Как сделать отопление в частном доме из полипропиленовых труб своими руками

Содержание:

Основные виды пластиковых (полипропиленовых) труб

По ГОСТ выделяют четыре основных типа полипропиленовых труб:

  • полипропиленовый гомополимер (РРН) – твердый материал, не устойчивый к низким температурам. Изготовленные из такого материала, в большей части, применяются при постройке трубопроводов в промышленности. Диаметр варьируется от 20 до 110 мм;
  • блоксополимер (РРВ) – один из видов полимера, в состав которого, зачастую, включается 20-30% добавок полиэтилена. Это придаёт изделиям возможность выдерживать низкие температуры, и отличную коммуникационную гибкость. Данный материал применяется при создании фитингов и ударопрочных ПП труб;
  • статичный пропиленовый сополимер с этиленом (PPRC, PPR). Правила ГОСТ и маркировка рекомендуют применять такие трубы при температуре рабочей жидкости не больше 70°С. Технические характеристики материала позволяют применять его при монтаже трубопроводов отопления или водоснабжения. Диаметр – от 16 до 110 мм;
  • Специальный ПП. Имеет высокую термическую устойчивость и эксплуатационные характеристики. Подходят для жидкости, которая имеет температуру, не выше 95°С. Этот тип получил большую популярность применения.

Минусом полипропиленовых магистралей является то, что при повышении температуры рабочей жидкости, происходит их термическое расширение (удлинение). Во избежание этого, полипропиленовые трубы для отопления дополнительно армируют.

Армированные полипропиленовые трубы для отопления имеют более высокий коэффициент полезного действия, и увеличивают общий срок службы трубопровода.

По утверждению специалистов ГОСТ, металлические аналоги полипропиленовых изделий становятся малоэффективными уже через год в силу того, что повышенные температуры вызывают внутреннюю эрозию системы металлического трубопровода.

Монтаж металлопласстиковых труб с помощью пресс фитингов

Конечно, этот факт значительно влияет на процесс отопления дома, делая стальные отопительные трубопроводы не соответствующими условиям ГОСТ. Маркировка поможет правильно выбрать, какой вид изделий вам больше подойдёт.

Виды армированных труб

Для оптимального выбора полипропиленовой трубы, прежде нужно ознакомиться со способами армирования данного изделия.

Существует пять типов увеличения характеристики КПД полипропиленовых труб:

  1. Армирование цельным листовым алюминием. Внешняя сторона полипропиленовой трубы покрывается сплошным алюминиевым листом, в процессе соединения алюминиевый слой удаляется на расстоянии примерно 1 миллиметра.
  2. Армирование перфорированным листовым алюминием – также производится по внешней поверхности и срезание листа аналогично: при сращивании на 1 миллиметр.
  3. Внутреннее армирование трубы алюминием. Стены усиливаются ближе к внутренней части или в середине техизделия. Как уверяют производители, данный вид не нуждается в предварительной зачистке перед сваркой.
  4. Армирование стекловолокном. Процесс происходит в средней части, а внешняя и внутренняя часть состоят из полипропилена.
  5. Армирование композитом. С целью упрочнения трубопроводов используется композитный материал: смесь полипропилена со стекловолокном. В трубах такого типа полипропилен применяется для производства внутренней и внешней поверхностей, между которыми прокладывается композит (соединённый со стекловолокном полипропилен).

Оптимальным типом для отопительных систем являются трубы армированные композитом. ПП трубы со стекловолокном максимально упрочняют и сводят к минимуму линейное расширение.

Технические нарушения целостности вследствие линейного расширения приводят к вздутию и разрыву материала по линии шва.

Вряд ли вам захочется, чтобы по причине некачественного выполнения установки системы теплоснабжения своими руками, проект стал дороже, поэтому выбирайте качественные технические изделия и рассчитывайте свои силы.

Кроме этого, важно учитывать диаметр полипропиленовой трубы. Для перемещения теплового носителя ПП большого размера не применяются, в силу большой нагрузки, способной размягчить полимерные магистрали

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

  • спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
  • выбрать котел, радиатор и расширительные баки;
  • обозначить места их расположения;
  • спланировать места разводки под трубы;
  • рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

Трубы для монтажа.

Армированные трубы из полипропилена.

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

Отдельная комната для котла.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

  1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
  2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
  3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
  4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
  5. Экономичность установки подтверждается уже в первый год использования.
  6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
  7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Советы по монтажу коллектора для теплого пола

Виды коллекторов.

Монтаж подобной конструкции для теплого пола можно произвести и самостоятельно. Коллектор для распределения в большинстве случаев располагается в коллекторном шкафу или отдельном помещении, которое скрывается в стенке. При установке конструкции следует учитывать нюансы:

  1. Нужно постараться поместить коллектор для распределения в самой высокой точке отопительной системы по отношению к уровню размещенных петель. Это необходимо, для того чтобы в случае необходимости можно было удалять воздух из установленных труб.
  2. Коллектор для распределения должен располагаться в центральной части помещений, которые отапливаются.
  3. К одной конструкции понадобится подключать контуры одинаковой длины. Если в наличии нет подобных контуров, длина должна быть максимально близкой к длине элемента, который размещается поблизости.

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которых следует придерживаться:

  • При сквозном проходе трубопровода через стену необходимо обязательно предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
  • На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть наличие компенсаторов.
  • При пайке запорных кранов и вентилей необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
  • Не следует забывать о кронштейнах-клипсах, которые будут поддерживать спаянные трубы. Их стоит установить заблаговременно.
  • Если нет уверенности в качестве сваренного шва, лучше его отрезать и переделать. Производить работы на готово системе в случае течи будет проблематично.
  • При стыковке нагретых элементов необходимо учитывать стыковочные метки на деталях. Корректировать их положение после соединения можно на 1-2 мм.

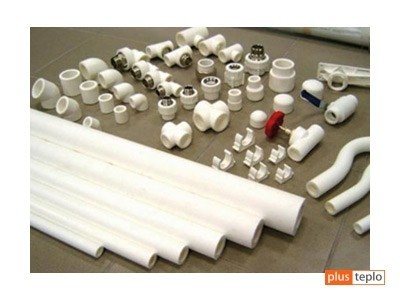

Фитинги для полипропиленовых труб


Фитинги для полипропиленовых труб Система отопления из полипропиленовых труб монтируется с помощью фитингов различных конфигураций, которые как соединяют трубы пропиленовые для отопления между собой, так и соединяют металлические части трубопровода системы с полипропиленовыми узлами.

Муфта с внутренней(наружной) резьбой,Предназначены для соединения полипропиленового трубопровода с металлическими трубами.
Муфта прямая и угольник (90Ои 45О).Предназначены для соединения труб между собой
Угольник с внутренней (наружной) резьбой.Предназначены для соединения полипропиленового трубопровода с металлическими трубами.
Тройник и крестовина.Предназначены для соединения полипропиленовых труб между собой.
Тройник с внутренней (наружной) резьбой
Угольник с резьбой и планкой для крепления к стене (водорозетка).Предназначен для подключения крана или смесителя.
Трубчатый «обвод».Предназначен для обхода перпендикулярных труб, когда монтируется отопление частного дома из полипропилена.
Фильтр — «грязевик» грубой очистки

Кран шаровый для систем отопления
Вентиль проходной

Муфта разъемная с внутренней резьбой для полипропиленовых труб

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

  • муфты;
  • переходники;
  • крепежи;
  • уголки;
  • отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Водопроводная разводка

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

  • последовательного типа (самый бюджетный и простой в выполнении вариант);
  • коллекторного типа (при подаче воды применяется коллектор);
  • с проходными розетками (мало популярен).

Критерии выбора — на что обращать внимание?

Подбирая полипропиленовые трубы для системы отопления, нужно принимать во внимание несколько важных параметров

Критерий #1 — рабочее давление

Показывает максимальное рабочее долговременное давление при температуре 20°С, на которое рассчитана труба. Обязательно указывается на маркировке изделия после букв PN. К примеру, если после букв стоит цифра 20, это означает, что изделие может работать при давлении в 20 атмосфер. Для отопительных систем желательно выбирать детали, рассчитанные на 25 атмосфер, хотя 20 тоже допустимы.

Конечно, в некоторых случаях изделие сможет выдержать пиковые значения давления, превышающие максимально заявленные, но это кратковременное явление. Кроме того, нужно помнить, что при увеличении температуры теплоносителя у трубы уменьшается прочность на разрыв. Это обязательно нужно учитывать, подбирая детали для системы.

Критерий #2 —  температура

На изделии должна быть указана максимальная рабочая температура теплоносителя. Это может быть сделано в виде маркировки с четко прописанной величиной, например, «90С». Либо должно присутствовать указание на то, что деталь предназначена для транспортировки горячей жидкости.

Полипропиленовые трубы для отопления снабжаются маркировкой, на которой обязательно указывается максимально допустимое рабочее давление, температура теплоносителя, состав пластика, наличие и тип армирующего материала, и другие важные сведения

Критерий #3 — армирование

Очень желательно, поскольку уменьшает коэффициент теплового расширения деталей и увеличивает их прочность на разрыв. Как определить, что лучше, армирование стекловолокном или алюминием? Специалисты утверждают, что в целом параметры труб одинаковы

Стоит обратить внимание на производителя. Если это известная компания, можно выбирать любой вариант

Если изделие неизвестного покупателю производителя, то лучше предпочесть стекловолокно или композит. Такие детали сложнее испортить, они в любом случае прослужат долго.

Критерий #4 — диаметр

Диаметр труб для отопительной системы подбирается в соответствии с величинами, полученными в результате гидродинамических расчетов. Их цель – подобрать для различных участков системы отопления детали с минимально возможным диаметром. При этом обязательно учитывается общая схема отопления, рабочее давление и температура теплоносителя. В системах центрального отопления обычно используются трубы диаметром 25 мм, тогда как в автономных системах эта величина может варьироваться.

Для конструкций теплого пола применяются детали, чей диаметр не превышает 16 мм. В целом диаметр полипропиленовых труб подбирается индивидуально для каждой ветки отопления. При этом учитываются следующие нюансы:

  • Внутреннее сечение подводки не может быть меньше внутреннего сечения стояков.
  • Толщина стенок полипропиленовых труб больше, чем у стальных деталей.
  • Для врезки радиаторов в разводку обычно используются элементы диаметром 26 или 20 мм.

На фотографии представлены полипропиленовые трубы для отопления, армированные алюминием и стекловолокном. Их характеристики и стоимость примерно одинаковы. Преимуществом материала со стекловолокном считается отсутствие необходимости проводить зачистку деталей перед сваркой

Критерий #5 — «правильные» производители

Как показывает практика, для обустройства отопительной системы чаще всего предпочитают трубы немецких марок aquatherm GmbH (https://agpipe.ru/plastikovye-truby-dlya-otopleniya/polipropilenovie_trubi_dlya_otopleniya), Rehau, Banninger и Wefatherm. Так же хороши и детали от чешских производителей FV-Plast и Экопластик. Демократичный по стоимости и вполне достойный по качеству вариант – турецкие трубы марок Jakko, Firat, Vesbo, Pilsa, Kalde и TEBO

Среди китайских деталей внимание стоит обратить на изделия Dizayn и Blue Ocean. Из отечественных производителей достойная по качеству продукция у компаний Политек, Santrade, Heisskraft, PRO AQUA и РВК

4 Применяемые монтажные схемы

Стандартные часто используемые схемы подключения отопительных приборов к магистрали, применяемые для монтажа полипропиленовых труб, не отличаются от таковых из других видов материалов. Здесь возможна классификация схем по трем параметрам:

  • По расположению водных магистралей.
  • По числу стояков.
  • По количеству труб для циркуляции теплоносителя.

Существующие схемы подключения отопительных приборов к магистрали

Варианты реализации схемы по расположению водной магистрали

Различают 2 типа подвода теплоносителя:

  1. 1. Верхняя подводка. В таком случае водопровод, по которому осуществляется подача горячего теплоносителя, располагается сверху. Это может быть чердачное помещение либо закрепление на потолке под слоем отделочных материалов. Нижний, обратный канал прокладывается под полом или в подвале. Питание нагревательных приборов теплоносителем осуществляется по вертикальным стоякам. Преимуществом такой разводки является отсутствие необходимости в циркуляционном котле, что будет актуальным в случае, если частное домовладение находится в районе, имеющем перебои с электроснабжением.
  2. 2. Нижняя подводка. В данном случае подача и отвод воды осуществляется по трубопроводам, расположенным снизу помещения, в полу, либо в подвальном помещении. Плюсами данной системы является экономия на материалах и равномерный нагрев всех обогревающих приборов, существенный недостаток – невозможность реализации без использования насоса принудительной циркуляции.

Разводка по числу стояков

В зависимости от количества подающих горячий теплоноситель стояков возможны следующие варианты:

  1. 1. Схема с одним стояком. Данный вариант целесообразен для использования в небольших двух – трехэтажных коттеджах, когда площадь каждого этажа относительно мала. Подача воды здесь осуществляется по одному стояку на все этажи, от которого далее осуществляется разводка по всем комнатам этажей.
  2. 2. Схема с несколькими стояками. В этом случае устанавливается несколько стояков, которые питают по одному радиатору в отдельных помещениях на каждом этаже. Подключаются стояки к котлу отдельными магистралями. Данная схема отлично подойдет для домов большой площади. Благодаря автономности каждого стояка, в случае поломки нет необходимости в отключении всей системы, достаточно перекрыть один стояк, к которому подключен поврежденный элемент и произвести ремонт.

Разводка по количеству трубопроводов

Здесь возможны к реализации два варианта монтажа магистрали:

  1. 1. Однотрубная магистраль. При такой схеме подача теплоносителя к обогревательным приборам осуществляется по одному трубопроводу, последовательно, от прибора к прибору. Существенным недостатком данной схемы является последовательное остывание теплоносителя, вследствие чего отопительные приборы, которые находятся в конце магистрали не будут хорошо прогреваться. Поэтому применение этого способа целесообразно в небольших домах с числом радиаторов отопления не более трех.
  2. 2. Двухтрубная магистраль. Здесь подача теплоносителя осуществляется по первичному трубопроводу параллельно во все радиаторы, а отвод – по обратному каналу. Благодаря этому, температура всех радиаторов одинакова и может регулироваться индивидуально, при наличии специального регулятора. Плюсом системы является возможность перекрытия одного из отопительных приборов в случае его выхода из строя, без остановки всей системы.

Таким образом, выбирая схему монтажа трубопровода отопления в частном доме, стоит присмотреться к варианту с одним стояком и двухтрубной системой на каждом этаже и нижней подводкой с двухтрубной схемой в случае одноэтажного строения. Данные способы наиболее практичны, ремонтопригодны и экономичны.

2 Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

  • Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
  • Невысокое магистральное давление и практически полное отсутствие гидроударов.
  • Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
  • Небольшая протяженность трубной магистрали исключает воздушные пробки.
  • Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

  • Однослойные. Стенки полностью сделаны из полипропилена.
  • Трехслойные:
    • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
    • армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы при нагреве на 100°C становится длиннее на 150 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлиннения. Если есть прослойка стекловолокна, температурное расширение в 4-5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по прежнему нужны, но ставятся они реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90°C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95°C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70°C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Как сделать отопление в частном доме без насоса из пластика самотеком: расчет самотечной системы

Обустройство самотёчного отопительного контура сопряжено с риском получить неэффективную систему обогрева. Неточности проектирования и монтажа могут привести к тому, что котёл закипит, а теплоноситель не будет двигаться в трубах. Чтобы гравитационная система работала должным образом, её предварительно рассчитывают, определяя мощность котлоагрегата, геометрические параметры и протяжённость трубопроводов.

Естественная циркуляция среды в закрытых или открытых сосудах осуществляется благодаря гравитации. При нагреве плотность уменьшается, из-за чего холодные слои опускаются вниз, а тёплые поднимаются вверх. Чтобы этот физический эффект смог обеспечить циркуляцию теплоносителя по трубопроводам, отопительная система должна иметь ряд конструктивных особенностей:

  1. Диаметры входного и выходного патрубков котлоагрегата должны быть не меньше 40 мм.
  2. На выходе из котла обязательно монтируют разгонный стояк, который заканчивается расширительным баком.
  3. Греющие трубы прокладывают с небольшим уклоном в сторону входного патрубка.

Важным критерием эффективности обогрева является скорость движения теплоносителя. В современных системах циркуляцию воды обеспечивают насосы. В них скорость варьируется в широких пределах и может доходить до нескольких метров в секунду. Для гравитационных контуров этот показатель не превышает значения в 0,25 м/с.

Отталкиваясь от предельной скорости рассчитывают систему и выбирают диаметры трубопроводов:

  1. Определяют количество теплоты, необходимое для обогрева здания. Как правило, на каждые 10 м2 площади приходится 1 кВт тепловой энергии.
  2. Рассчитывают количество теплоносителя. Для этого тепловую энергию делят на разницу температур между подачей и обраткой и умножают на поправочный коэффициент, равный 0,86.
  3. Вычисляют площадь проходного сечения и диаметры труб. Первый параметр определяют, умножая объём теплоносителя на принятую скорость движения воды и делят на 3600. Зная площадь сечения, определяют минимальный диаметр трубы, а затем сравнивают полученное значение с производимым сортаментом и выбирают ближайший больший экземпляр.

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Какие трубы использовать

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Соединения полипропиленовых и металлических труб между собой

Придерживайтесь следующей схемы:

  • для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
  • к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
  • к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт. Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
