Чертеж лестницы на второй этаж из дерева

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

  • На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
  • Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

  • Для расчета параметров лестницы используйте строительный калькулятор.
  • Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
  • Обязательно создавайте чертеж в масштабе.
  • На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

  • Скрытые и невидимые детали наносите пунктирной линией для наглядности.
  • Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Измерительные факторы.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

  • ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
  • длина потолочного проема;
  • высота потолка;
  • толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Конструктивные факторы.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

  • Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
  • Угол наклона лестницы.
  • Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
  • Размеры ступеней.
  • Размеры лестничного марша.
  • Параметры промежуточных или поворотных лестничных площадок.

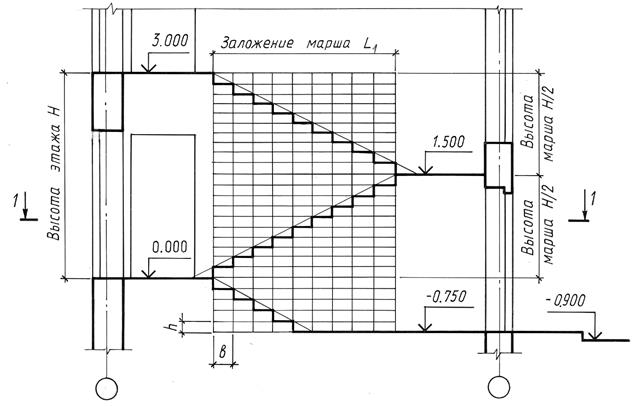

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

  • Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
  • После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
  • Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

  • косоур, тетиву или другую несущую конструкцию;
  • лестничные площадки;
  • ограждения;
  • перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Маршевая лестница, особенности расчёта параметров

Прежде чем начинать какое-либо строительство сложных элементов, производят расчёты и составляют чертёж. Если говорить о частном строительстве, то межэтажные лестницы бывают:

  • главные;
  • вспомогательные.

Первые предназначены для повседневного использования. Они предназначены для перемещения людей как с грузом, так и без него. Вспомогательные конструкции используются для определённой цели, например, спуска в подвал, более короткого перемещения между этажами. В последнем случае часто применяют винтовые лестницы. Каждый вид имеет свои особенности и правила расчёта. Главные лестницы в силу своего назначения выполняются в виде:

  • прямых;
  • поворотных.

Маршем называется прямолинейный участок, в пределах одного этажа их может быть от 1 до 4. Переход с одного марша на другой осуществляется через маршевые площадки. Они выполняются в виде прямого или плавно закруглённого участка. Поворотные, в свою очередь, бывают:

  • Г-образные;
  • П-образные;
  • четверть оборотные;
  • полуоборотные.

В первых двух вариантах поворот осуществляется под прямым углом, в двух других это происходит по радиусу на 90 и 180 градусов соответственно. Причём поворот может быть единичным или состоять из двух разворотов, соединённых прямым участком. Остальные виды если и используются в частной практике, то очень редко.

Определение размеров

Если просвет ещё планируется сделать, то по стандарту его ширина должна быть в пределах 90–130 см. Следующим шагом идёт измерение проёма и высоты между чистым полом первого и второго этажа. Чистым называется горизонтальная поверхность пола. В этот промежуток входит расстояние между полом первого этажа и потолком, и расстояние перекрытий, обозначается буквой h. Измеряется ширина (a), длина просвета (b) будет определена позже.

Затем определяют размер лестницы. Ширина её будет соответствовать ширине просвета в проёме, а длина зависит от количества и длины ступеней. В частных домах высота ступеньки колеблется от 15 до 19 см, высота определяется подступёнком и толщиной проступи. Производится решение с минимальным и максимальным допуском и получается количество ступеней.

К примеру, высота h = 2800 мм, делим на 150 и 190 мм, получается 18,6 и 14,7 ступеней. Большее число округляют в большую сторону, а меньшее – в меньшую, получается результат 19 и 14 ступеней. Ширина проступи – расстояние для подошвы ноги, должно быть в пределах 25–30 см, умножая 19 на 30 и 14 на 25, получаем 570 и 350 см соответственно. Значит, длина марша будет колебаться от 3,5 до 5,7 метра. Погрешность при расчёте ступенек уйдёт в нижний элемент, т. е. нижняя ступень будет выше или ниже остальных.

Расчёт размера по формуле

Не во всех помещениях имеется такое расстояние, поэтому лестницу делают поворотной, придавая ей Г или П-образную форму. Сам поворот делают либо из угловых ступенек, либо вставляют межэтажную площадку.

Планируя площадку необходимо убедиться, что в этом месте не будет препятствий (окно, батарея и т. д.). После проведённых расчётов можно на стене прорисовать макет будущей конструкции и ещё раз проверить все параметры. Другую полезную информацию можно узнать из этого ролика:

Для расчёта длины просвета проёма необходимо определить, на какой ступеньке расстояние между лестницей и потолком будет меньше 2 метров. Это минимальный просвет для прохода. С этого места должен начинаться проём.

Чтобы определить длину пролёта, используют геометрическое уравнение: h2 + b2 = c2, где с – длина марша.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше

При создании чертежа важно определить количество жильцов

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда

Локализации помещению в здании важно уделить особое внимание

Вам будет интересно:  Ситуационный план земельного участка: как получить, составить самому

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

  1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
  2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
  3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно

При создании чертежа важно учесть следующие нюансы:

Количество комнат с учетом их назначения, их локализацию

Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
Спальни следует создавать маленькими, а гостиную – просторной;
Увлечения жильцов тоже следует учесть
Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
Спальню детей стоит планировать возле комнаты родителей;
Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
Сохранению тепла будет способствовать тамбур или утепленная веранда;
При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м
пространства;
Можно построить цоколь, чтобы увеличить полезное пространство.

Лестница на металлическом каркасе своими руками

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления

  1. После установки швеллеров в проектное положение на них наносится разметка ступеней.
  2. Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
  3. Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
  4. Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.

Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

§ 39. Условные изображения строительных чертежах

Отдельные элементы зданий (оконные и дверные проемы, лестничные клетки) и детали внутреннего оборудования (санитарно-технические и отопительные устройства и т. п.) показывают на чертежах с помощью условных графических обозначений.

39.1. Оконные и дверные проемы. На рисунке 263 приведены условные графические обозначения и наглядные изображения оконных, дверных проемов на разрезах и планах зданий. Как видите, стены изображают на разрезах сплошными основными линиями, оконные проемы — сплошными тонкими линиями. На месте дверных проемов в плане линий не проводят, но показывают полотно двери и направление, куда открывается дверь. На вертикальных разрезах в местах дверных проемов наносят тонкие линии. Тонкими волнистыми линиями показывают обрыв стен.

Рис. 263. Условные графические изображения оконных и дверных проемов

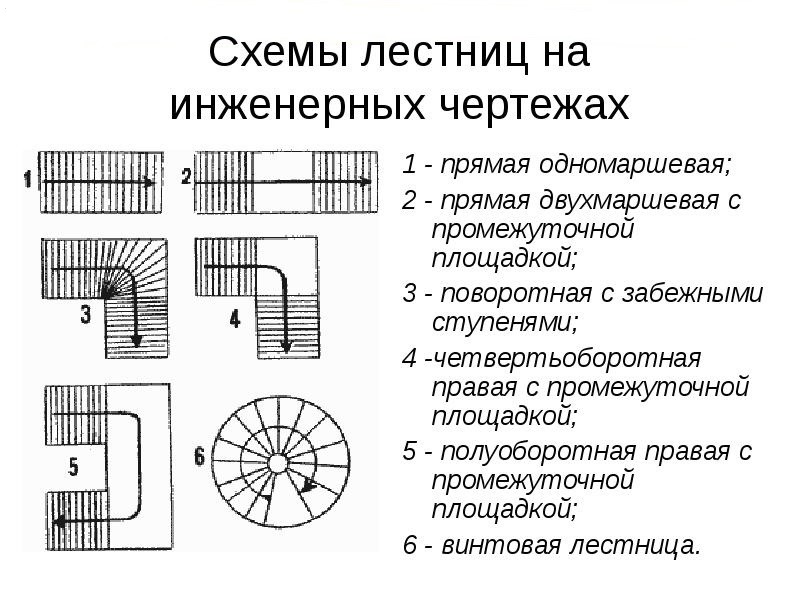

39.2. Лестничные клетки. На рисунке 264 приведено обозначение лестницы: лестничный марш в сечении (рис. 264, а), нижний марш в плане (рис. 264, б), промежуточный марш (рис. 264, в), верхний марш (рис. 264. г).

Рис. 264. Условные графические обозначения лестниц

Линия со стрелкой на конце показывает направление подъема лестничного марша. Начинается она кружком, расположенным на изображении площадки этажа.

39.3. Отопительные устройства, санитарно-техническое оборудование. Рисунок 265 содержит поясняющие надписи и соответствующие условные обозначения отопительных устройств, санитарно-технического оборудования.

Рис. 265. Отопительные и санитарно-технические устройства

Дымоходы изображают на плане прямоугольниками, половина которых по диагонали зачернена. У вентиляционных каналов эту половину не зачерняют (проводят лишь диагональ).

Печь на твердом топливе изображают в виде прямоугольника. Черточкой показывают топку. Печь на газе изображают прямоугольником с диагональю. Плиту изображают также прямоугольником, но с двумя кружками.

Все условные изображения обводят тонкими линиями. Выполняют их в принятом для данного чертежа масштабе.

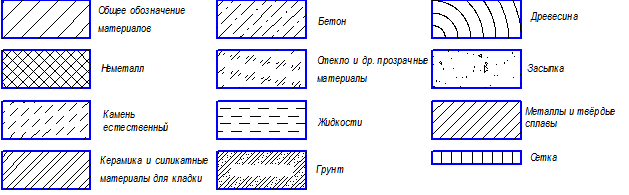

39.4. Обозначение материалов в сечениях. На рисунке 266 показаны установленные стандартом некоторые графические обозначения материалов в сечениях.

Рис. 266. Графические обозначения материалов в сечениях

В строительных чертежах допускается на сечениях небольшой площадки любой материал обозначать как металл или вообще не применять обозначение, дав поясняющую надпись на поле чертежа.

Процесс проектировки

Конечная цель проектирования – это лестница, в которой сочетаются надежность, практичность и стиль. На этом этапе важна каждая деталь: и габариты помещения, в котором будет находиться конструкция, и место установки, и межэтажные проемы. Составить проект можно на бумаге, но лучше воспользоваться дизайнерскими программами, которые позволяют рассмотреть будущую лестницу со всех сторон.

Тщательного расчета требуют несущие части конструкции. Наиболее распространенными вариантами считаются лестницы на тетивах и косоурах. В первом случае в несущих балках делают специальные пазы, в которые вставляют врезные ступени. Лестницу на тетивах изготавливают из дерева или металла, она проста в монтаже, ее реально спроектировать без подступеней, сделав намного легче.

Создание лестницы на косоурах – это более трудоемкий процесс. Для расчетов берут глубину проступи (расстояние, которое отводится для ноги при спуске или подъеме по ступенькам), высоту проступенка, а также длину и высоту. Затем выполняют ряд вычислений. Разделив длину конструкции на глубину проступи, получается количество ступеней, а высоту лестницы на количество ступеней – высота проступенка. Высчитать длину косоура поможет теорема Пифагора: стоит представить, что вся лестница – это прямоугольный треугольник. Причем длина и высота лестницы – это катеты, а балка – это гипотенуза.

Больцевое соединение не требует дополнительной опоры и крепится на двух точках. Металлические стержни или больцы прикрепляют ступени друг к другу, исключая неприятный скрип во время ходьбы по лестнице.

Следует запланировать вид будущей лестницы: это может быть одно-, двух- и даже трехмаршевая конструкция с одной или двумя межэтажными площадками. Если проектируется винтовая лестница, то стоит определить, как будет происходить движение: по часовой стрелке или против нее. Следует решить, какими будут ступени: только прямыми или забежными, применяемыми на поворотных участках.

Выбор типа лестницы

Существует множество видов лестниц. Чтобы безошибочно выбрать именно ту, которая подойдет вам, необходимо знать все достоинства и недостатки каждого из видов.

Все виды можно разбить на две большие группы: это винтовые лестницы и маршевые.

Упрощенный вариант винтовой конструкции не рекомендуют использовать как основную лестницу из-за сложности перемещения и подъема крупногабаритных предметов по ней.

Наиболее распространенным и удобным вариантом являются маршевые конструкции. Их множество в различных вариациях, вам будет проще подобрать необходимый для вас вариант под параметры вашего дома.

Мы дадим вам основные рекомендации о том, как сделать маршевую лестницу самостоятельно с учетом индивидуальных пожеланий и параметров.

Будем рассматривать вариант изготовления конструкции из дерева. Этот теплый природный материал возможно вписать в интерьер и планировку любого дома.

Работы по изготовлению

Изготовление компонентов винтовой лестницы является довольно сложным этапом, который требует терпения и внимательности. Понадобятся навыки работы со столярным инструментом и станками.

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки

Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж

Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером

Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю.

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.
