Сортамент квадратных труб и область их применения

Особенности производства профильного металлического трубопроката

По способу производства профильные трубы бывают горяче- и холоднодеформированные. Благодаря пластичности металлов профилирование любых стальных заготовок доступно под воздействием высоких температур. На срезе (в сечении) трубы имеют форму:

• квадрата;
• прямоугольника;
• овала.

Плоскоовальный арочный профиль (или овальные трубы) не менее востребован, и его производство растет. Технология их формовки практически не отличается от прокатки стандартных профтруб. Это как бы промежуточный вариант между круглыми и прямоугольными конструкциями, а показатели качества и выносливости у них на порядок выше, чем у этих изделий. Технология выпуска стандартного размера труб предполагает:

В сечении трубы имеют форму овала, квадрата или прямоугольника

• метод холодной формовки округлых изделий прессом;
• сварку прямоугольных листов стали.

В соответствии с ГОСТом, любого размера трубы (в дюймах и мм) формируются по двум технологиям, существенно отличающимся друг от друга:

1. Методом сварки листового или ленточного профиля (шов может снижать качество продукции только при существенных нагрузках, причем товар имеет меньшую цену).
2. Округлые стержни проходят прессовку заготовок такой же формы на прокатном стане (технология более затратная, бесшовные изделия выносят максимальную нагрузку в вертикальных каркасах).

Трубы получают методом холодной формовки округлых изделий прессом и сваркой прямоугольных листов

Алгоритм изготовления

Процесс производства профильных квадратных или прямоугольных труб состоит из следующих этапов:

1. Разматывание рулона стальной полосы.
2. Нарезка сегментов необходимой длины и ширины. Для этого используют специальную резочную установку.
3. Сваривание нарезанной полосы в ленту.
4. Наматывание сваренной ленты на барабан, который постоянно вращается. Такая технологическая операция предвидит непрерывное осуществление проката профиля.
5. Обеспечение формовочного стана сваренной лентой. При этом, вальцами формируется круглая (в сечении) заготовка. Этот процесс будет длиться до окончания ленты на барабане. На этом этапе заготовка практически не нагревается (получается холоднокатаная профильная труба). Хотя, возможен вариант и с термической обработкой.
6. Передача на сварочную установку заготовок с открытыми швами.
7. Сваривание высокочастотными токами краев с одновременным сдавливанием вальцами заготовки по всей длине.
8. Процесс охлаждения с использованием эмульсионных составов.

Труба профильная

Труба металлическая профильная, представляет собой стальное изделие квадратного, прямоугольного, овального и иного сечения, отличного от круглого.

Используется в строительстве: как для ответственных сооружений с высокими требованиями надёжности, так и при изготовлении различных облегчённых конструкций (киоски, теплицы, каркас построек из профильной трубы), в сельском хозяйстве (фермы из профильной трубы), машиностроении, при отделке помещений, изготовлении лестниц, ограждений (забор из трубы профильной), производстве мебели, торгового оборудования, для изготовления декоративных элементов различного назначения и для других целей.

Производство профильной трубы осуществляется методами горячего и холодного деформирования, в связи с чем различают трубы профильные:

По сечению профильные трубы делятся на:

– квадратные,– трубы прямоугольного профиля– овальные– многоугольные

По использованному материалу трубы делятся на: трубы стальные, профильные трубы алюминиевые, трубы профильные нержавеющие и трубы профильные оцинкованные. Оцинкованные трубы обладают антикоррозийными свойствами и продлевают срок службы изделия, улучшая внешний вид сооружения. Применяются оцинкованные профильные трубы для рекламных стендов, детских или спортивных площадок, остановочных комплексов и т.д.

Изготовление профильной трубы

Трубы профильные изготавливают из штрипса, листовой стальной заготовки. Штрипс в виде рулона режут на полосы определённой ширины, затем проходит через формовочный стан и приобретает круглое сечение. В зависимости от того, по какой технологии осуществляется изготовление трубы, формирование круглой трубы происходит при горячем или холодном состоянии металла. Затем применяют сварку: в среде защитных газов (для ответственных изделий), индукторную или другим способом. Вальцами при этом прилагается усилие сжатия для повышения прочности стыка. При сварке из шва образуется слой металла — грат, который удаляют резцом. Трубу круглого сечения после охлаждения эмульсией отправляют на форомовочные вальцы, которые оказывают давление с различных сторон и придают требуемый профиль. Потом осуществляется проверка качества трубы, нарезка на мерные куски и термическая обработка, за счёт которой снимаются внутренние напряжения в трубе, которые образовались в процессе деформации, благодаря такой обработке значительно повышается качество изделия.

Для снижения себестоимости применяется технология производства без этапа деформации круглой трубы: из штрипса сразу формируется требуемый профиль, после формовочного стана труба поступает на сварочный стан и проходит далее все этапы,описанные выше, может быть с термической или без термической обработки.

Профильную стальную трубу изготавливают: ОАО «Северсталь», ЗАО «Набережночелнинский трубный завод «ТЭМ-ПО», ООО «Производственная компания «ДИА», ООО «Тольяттинский завод профиля и труб», ЗАО “Управляющая холдинговая компания “Королевский Трубный Завод”, ООО «Рязанский трубный завод».

Трубы стальные электросварные прямошовные ТУ 14-105-737-2004.

Данные технические условия распространяются на стальные электросварные трубы из углеродистых и низколегированных марок стали, без последующей термической обработки, различного сечения: круглого, квадратного, прямоугольного, полуовального и плоскоовального. Такие трубы используются для общего назначения и для производства конструкций,мебели. Изготавливаются с помощью электросварки токами высокой частоты без термообработки продольного сварного шва. Поперечные сварные швы, используемые для соединения полосы в непрерывную ленту для образования трубы, в готовом изделии не допускаются.

Купить трубу профильную

У нас вы можете преобрести трубу стальную профильную всех производимых видов: трубу прямоугольную профильную, со складов филиалов, складов Московской области или напрямую с завода. Оказываем услуги по резке, доставке и комплектации профильной трубы. Наличие, вес профильной трубы, профильной трубы цену за тонну, трубы прямоугольной сортамент гост Вы можете посмотреть на сайте. Более подробную информацию по трубы профильной цену метр ,трубы стальной прямоугольной цене за хлыст, уточнить трубы профильной размеры, длину трубы профильной гост, сделать расчёт профильной трубы, выписать счёт и оформить заявку, уточнить варианты оплаты и запросить сертификат – можно у менеджера, связавшись с ним по

Труба профильная Крупнейшая компания на рынке металлопроката предлагает свою продукцию.

Трубы профильные стальные прямоугольные

Трубы прямоугольные являются одним из самых востребованных видов профильного стального металлопроката. Их применяют при создании металлоконструкций там, где предполагается воздействие значительных нагрузок. Изделия такого сечения имеют дополнительные рёбра жёсткости, благодаря которым увеличивается их несущая способность. В качестве элемента трубопровода трубу стальную прямоугольную используют только в исключительных случаях.

Трубы прямоугольной формы предназначены для сооружения металлоконструкций различного назначения

Производство профильных изделий

В зависимости от технологии изготовления, изделия данного типа подразделяются на:

• электросварные трубы,
• трубы бесшовные.

Последние в свою очередь бывают холоднотянутыми и горячекатаными. Рассмотрим технологию изготовления данной продукции подробнее.

Электросварные изделия производятся из плоского стального листа – штрипса. Технология изготовления в данном случае выглядит так:

1. Штрипс, поступающий из рулонов, режется на полосы необходимой ширины, которые затем сворачиваются и наматываются на барабан.
2. Стальная лента с барабана подаётся на вальцы, где она сворачивается в трубу.
3. Прозводится соединение шва сваркой.
4. После этого на калибровочных валах изделию придаётся прямоугольная форма.
5. Затем проводится дефектоскопия, предполагающая контроль качества сварного шва.
6. На заключительном этапе труба прямоугольная режется на отрезки требуемой длины. Они обязательно осматриваются на предмет правильности геометрии, нарушить которую может значительный износ вальцов либо присутствующие на них выщерблены.На склад готовой продукции изделия уйдут, только если дефекты не будут обнаружены.

Проварка шва труб стальных прямоугольных выполняется одним из двух способов:

• HF – сварка индукционными токами,
• TIG – сварка в инертной среде.

HF-процесс на несколько порядков производительней, зато TIG-технология обеспечивает конечный продукт более высокими прочностными характеристиками. Также не исключено выполнение лазерной и плазменной сварки.

Профильные трубы производятся разными способами, один из них — это холодная деформация

В качестве сырья для производства бесшовных горячедеформированных труб используются заготовки круглого сечения, представляющие собой стальные монолитные цилиндры, получившие название «штанги». Процесс производства включает следующие этапы:

1. Разогрев штанги в металлургической печи.

1. Потом заготовка подаётся на прошивочный агрегат, на котором из монолитного цилиндра получается полый в виде гильзы.
2. Горячая и пластичная гильза проходит через несколько групп вальцов, где она приобретает требуемый диаметр и нужную толщину стенок. Достигается это раскаткой на оправке с последующим вытягиванием заготовки.
3. Формирование необходимого профиля труб стальных прямоугольных выполняется путём калибрования точных параметров гильзы.
4. После охлаждения изделия нарезаются отрезки заданной длины.

Важно! Температура заготовки должна немного превышать показатель рекристаллизации металла. Так сталь приобретёт эластичность, что позволит её без труда деформировать

По вышеописанной схеме изготавливается также и холоднодеформированный профильный трубный прокат. Отличие заключается в том, что непосредственно после выхода с прошивочного агрегата полая заготовка (гильза) охлаждается водой. То есть все последующие операции по формированию профиля труб производятся в холодном виде.

Но и без термической обработки здесь не обойтись. Выполняется она на завершающей стадии и призвана снять напряжение в стали, которое всегда фиксируется при производстве трубного металлопроката по технологии холодной деформации. Если его не нивелировать, долговечность и прочность металлоконструкций, смонтированных на основе труб стальных прямоугольных, значительно снизится.

Продукция, изготовленная методом холодного или горячего проката, получила меньшее распространение, чем сварные трубы. И это несмотря на то, что прочность последних уступает данному показателю катаных изделий! Эксперты объясняют данное явление особенностями, в частности, немалой стоимостью технологий холодного и горячего проката.

Для создания различных металлоконструкций чаще используются сварные трубы, это объясняется их более дешевой стоимостью

ГОСТ и сортамент

В сортаменте труб стальных прямоугольных бесшовных присутствуют изделия, размеры которых представлены в таблице.

Трубы профильные стальные прямоугольные Трубы стальные прямоугольные. Производство. Технологии: горячий и холодный прокат, сварка. ГОСТ и сортамент. Таблица типоразмеров. Прямоугольные трубы из нержавеющей стали.

Нормативы производства стальных квадратных труб (ГОСТ 8639-82)

В соответствии с регламентируемыми указаниями ГОСТ, квадратная стальная труба, имеющая наружный размер 1-12 см и толщину стенки, составляющую 1-8 мм, изготавливается методом холодной деформации. Трубы с диаметром 6-18 см, имеющие толщину своих стенок 4-14 мм производят методом горячей деформации. Электросварным методом изготавливают профильные квадратные изделия с диаметрами 1-10 см, имеющими стенки 1-5 мм.

Существуют некоторые стандарты, которые необходимо соблюдать при производстве квадратных труб.

Входящие в сортамент трубы квадратные имеют такие стандарты по длине:

Мерная длина:

• Трубы электросварные размером 5-9 м.
• Трубы горячедеформированные (бесшовные) размером 4,5-12,5 м.
• Трубы холоднодеформированные (бесшовные) размером 4,5-11 м.

Длина, кратная мерной:

• Для сварных труб допускается любая кратность, но не менее нижнего предела кратности.
• Для горячедеформированных труб кратность составляет 4,5-12 м. На каждый рез делается припуск, составляющий 5 мм.
• Для холоднодеформированных труб кратность составляет 1,5-11 м. Припуск — 5 мм.

Немерная длина:

• Трубы сварные длиной 1,5-9 м.
• Трубы горячедеформированные протяженностью 4-12,5 м.
• Трубы холодной деформации протяженностью 1,5-9 м.

Помимо этого существуют нормативы, регламентирующие производство квадратных труб:

1. В поперечном сечении отклонение стенки трубы от вертикального положения может быть не более 1,5 градуса.
2. На каждый погонный метр трубы допускается кривизна поверхности изделия не более 2 мм.
3. Скручивание квадратного профиля горячедеформированных и сварных труб допускается не более 2 градусов на один метр длины. Трубы холоднодеформированные могут иметь и большие отклонения, которые согласуются с заказчиком.

Область применения квадратной трубы

Квадратные трубы применяются в таких областях, где требуется легкость и прочность конструкций на изгиб. Благодаря своему квадратному сечению такие трубы оказываются более прочными, нежели круглые. Достигается это за счет распределения изгибающей нагрузки на боковые стенки, которые располагаются под прямыми углами к каркасу конструкции.

Квадратные изделия используются повсеместно:

• В строительстве. Из них монтируют несущие каркасы различного размера. Небольшой вес пустотелых труб и удобство монтажа дают возможность монтировать прочные и легкие конструкции.
• В автомобильной промышленности и сельском хозяйстве. Такие изделия используются для создания каркасов автомобилей и прочей техники.
• В торговле. Возведение каркасов павильонов, ангаров, летних кафе, навесов, ограждений и прочих разборных сооружений.
• В рекламных компаниях. Различные стенды, рекламные щиты, стойки, вывески и прочие конструкции просто невозможно представить себе без применения квадратного профиля.
• В быту. Столы, стулья, вешалки, полки и прочая атрибутика изготавливается именно из таких труб.

Если совместить удивительную прочность квадратной трубы с ее эстетичностью, то можно создать удивительные по красоте сооружения. Для этого трубы подвергают покраске, лакировке и другим видам обработки. Либо же используют уже готовые трубы из нержавеющей стали.

Квадратная труба из нержавейки и выглядит превосходно, и прочность имеет повышенную.

Related Posts via Categories

• Профильная труба – основной материал для металлических конструкций
• Калькулятор трубы профильной – быстрый расчет веса
• Труба прямоугольная – сортамент и ГОСТ
• Профильная оцинкованная труба – зачем нужны некруглые формы?
• Вес профильной трубы – определяем его быстро и точно!
• Квадратная труба – качественный и экономичный металлопрокат
• Как согнуть профильную трубу – используйте трубогиб и все получится!
• Производство профильной трубы – тонкости технологического процесса
• Прямоугольная труба – незаменима во многих конструкциях
• Заглушки для профильных труб – многофункциональные и важные виды фитингов

Области применения

Что можно сказать о квадратной трубе?

Всего три вещи:

Она гораздо прочнее на изгиб, чем круглая труба с той же массой одного погонного метра. Почему так?
А вы попробуйте согнуть поставленную на ребро ученическую линейку вертикально вниз. Никак? Так вот, две из стенок квадратной трубы, направленные параллельно усилию изгиба, представляют собой пару таких же линеек;

Наглядная демонстрация прочности тонкой квадратной трубы

• Она куда менее прочна по отношению к внутреннему и внешнему давлению по сравнению с круглой трубой;
• Квадратная труба имеет меньшее сечение при той же площади поверхности.

Подводя итоги: по совокупности этих качеств едва ли мы увидим квадратную профильную трубу частью водопровода.

Она применяется там, где компактный размер должен сочетаться с прочностью, прежде всего по отношению к нагрузкам на изгиб:

Металлоконструкции, прежде всего несущие. Наряду с прямоугольной трубой квадратная часто становится основой перекрытия или кровли, из нее делают вертикальные опоры и откосы;

Стальную квадратную трубу часто можно видеть в несущих металлоконструкциях

• Автомобильная промышленность. Каркасы и рамы автомобилей, в том числе грузовиков — как раз то место, где нужна прочность.
  Из квадратной профильной трубы часто изготавливаются и рамы прицепов, и — в смежной области применения — рамы велосипедов, самокатов, мотоциклов и скутеров;
• Как мы могли видеть, трубы квадратные сортамент имеют весьма разнообразный, в том числе и небольшие размеры. Тонкие квадратные трубки — это каркасы привычных по школе ученических стульев и парт, разнообразных полочек и этажерок;

А теперь к доске пойдет… Эта фраза до сих пор заставляет вздрогнуть, верно?

• Сельское хозяйство. Каждая вторая теплица использует в качестве каркаса квадратные или прямоугольные трубы небольшого сечения;

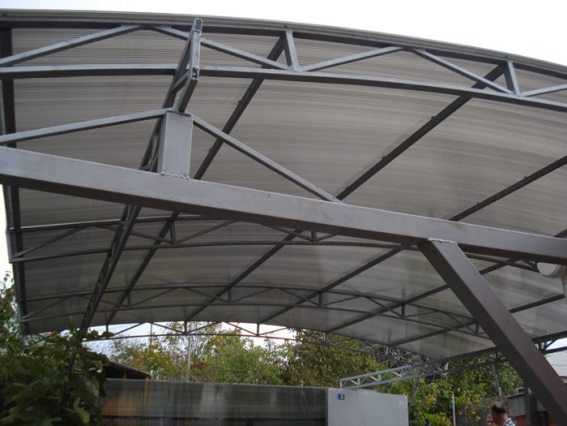

• Перила, ограждения, навесы, карнизы, каркасы летних тентов и козырьки, защищающие от снега — все эти изделия собираются чаще всего из квадратной трубы. Нержавейка и хромированные трубы сочетают высокую прочность с элегантным внешним видом, за что особенно популярны.

Табличный расчет квадратной и прямоугольной профильной трубы

В современном строительстве и производстве разнообразных конструкций сегодня широко используется такой материал, как квадратные и прямоугольные профильные трубы. Применяются они как для возведения крупных объектов (каркасов для больших тепличных комплексов, торговых центров, рыночных павильонов, накрытий для спортивных площадок и др.), так и в частном строительстве (при установке заборов из профнастила, формирования каркасов хозяйственных строений, навесов для хранения сельхозпродукции и т.д.) Такие профильные трубы имеют разные инженерно-конструктивные параметры и характеристики, одной из ключевых является вес погонного метра.

Труба квадратная стальная может быть, как бесшовныой (изготавливается из слитков, или трубных заготовок), так и сварной.

Зачем рассчитывать вес погонного метра профильной трубы?

Профильная труба — надежный, крепкий, прочно свариваемый материал. Зачем же еще рассчитывать показатели веса ее погонного метра? На самом деле это является непреложным инженерным принципом: перед тем, как возводить любую конструкцию необходимо рассчитать все ее параметры, в том числе и силу, с которой она будет давить на грунт, фундамент или на другую конструкцию.

Металлические же трубы имеют весьма большую массу, значит, будут создавать сильную весовую нагрузку как на сопричастные элементы конструкции, так и на все строение в целом.

Даже сваривая обычный каркас для небольшого сарайчика или зернохранилища для использования в приусадебном хозяйстве, можно создать слишком тяжелую конструкцию. Излишний вес последней в дальнейшем может не выдержать слишком слабый фундамент, например, во время сильного ветра. Поэтому стоит серьезно отнестись к расчетам общего веса строений, каркас которых изготовляется при помощи сваривания профильных металлических труб. Кроме того, общий вес каркаса сильно влияет и на сварные соединения между самими трубами, следовательно от корректности расчетов зависит и прочность соединения между ними.

Таблица перевода размерных параметров профиля в его весовые показатели

Схема сварки стальных труб.

Проще всего рассчитать показатели веса погонного метра той или иной трубы, используя существующие в интернете калькуляторы. Введя в соответствующие окна интерфейса размерные показатели используемых труб, можно через пару секунд получить точнейший расчет их веса. Удобство использования таких калькуляторов состоит еще и в том, что при их применении можно учесть параметры материала, из которого изготовлен профиль. Однако, может случиться так, что на месте строительства, к примеру, на приусадебном участке, у вас не будет ни компьютера, ни интернета. В таком случае очень пригодиться таблица перевода размерных параметров профиля в его весовые показатели.

Такие таблицы существуют для разных видов металлопрофильных труб. Приведем здесь две таблицы, рассчитывающих весовые показатели для самых распространенных видов профильных сечений: квадратного и прямоугольного. В вертикальном ряду слева приводятся размеры сторон в миллиметрах, а в верхнем горизонтальном — толщина стенок тоже в миллиметрах. Внутри таблицы приводится масса погонного метра в килограммах.

Таблица 1. Расчет массы погонного метра квадратной профильной трубы в зависимости от длины стороны сечения профиля и толщины его стенки.

Таблица 2. Расчет массы погонного метра прямоугольной профильной трубы в зависимости от длин сторон сечения профиля и толщины его стенки.

Как видим основными параметрами, по которым производятся расчеты, являются длина стенки поперечного сечения профиля и ее толщина. Кроме того, во время получения тех данных, которые нам уже в готовом виде предоставлены в таблицах, использовалась такая важная физическая величина, как удельная плотность металла. Предоставленные же нам таблицы позволяют без применения сложных физико-математических формул и исчислений узнать необходимую информацию для расчета общих весовых параметров того или иного каркасного элемента строения.

Опытные инженеры знают и в обязательном порядке применяют данные расчеты, а строители-аматоры, возводящие у себя возле частного дома вспомогательные хозяйственные строения или ограждения с использованием металлопрфиля, должны в обязательном порядке помнить о такой характеристике этого материала, как большая масса и удельный вес.

Расчетные значения для прямоугольных профильных труб

В таблицах приведены расчетные значения для прямоугольных профильных труб, точнее – для профилей стальных гнутых замкнутых сварных прямоугольного сечения согласно ГОСТ 30245-2003. Профили изготавливаются на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в прямоугольный профиль.

Рисунок 1. Поперечное сечение прямоугольной профильной трубы (стального гнутого замкнутого профиля сварного прямоугольного).

Таблица 1.1. Прямоугольные профильные трубы высотой 50-80 мм

Таблица 1.2. Прямоугольные профильные трубы высотой 80-100 мм

Таблица 1.3. Прямоугольные профильные трубы высотой 120-150 мм

Таблица 1.4. Прямоугольные профильные трубы высотой 160-180 мм

Таблица 1.5. Прямоугольные профильные трубы высотой 180-220 мм

Таблица 1.6. Прямоугольные профильные трубы высотой 220-300 мм

Таблица 1.7. Прямоугольные профильные трубы высотой 300-400 мм

Примечания:

1. Условные обозначения: h – высота профиля, b – ширина профиля, F – площадь поперечного сечения, R – радиус наружного закругления угла, I – момент инерции, W – момент сопротивления, i – радиус инерции.

2. Радиус наружного закругления угла R = 2,0t при t ≤ 6,0 мм, R = 2,5t при 6,0 10,0 мм.

3. Масса 1 м длины профиля определена по площади поперечного сечения, при плотности стали 7,85 г/см 3 .

Основные геометрические характеристики сечений для прямоугольных профильных труб малого сечения приводятся отдельно.

Надеюсь, уважаемый читатель, информация, представленная в данной статье, помогла вам хоть немного разобраться в имеющейся у вас проблеме. Также надеюсь на то, что и вы поможете мне выбраться из той непростой ситуации, в которую я попал недавно. Даже и 10 рублей помощи будут для меня сейчас большим подспорьем. Не хочу грузить вас подробностями своих проблем, тем более, что их хватит на целый роман (во всяком случае мне так кажется и я даже начал его писать под рабочим названием “Тройник”, на главной странице есть ссылка), но если я не ошибся в своих умозаключениях, то роману быть и вы вполне можете стать одним из его спонсоров, а возможно и героев.

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины – номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Расчетные значения для прямоугольных профильных труб В таблицах приведены расчетные значения для прямоугольных профильных труб, точнее – для профилей стальных гнутых замкнутых сварных прямоугольного сечения согласно ГОСТ30245-2003.

Труба профильная ГОСТ 8639-82 в компании «МЕТАЛЛ-ЭНЕРГИЯ»

Наша компания предлагает разные типоразмеры готовых квадратных и прямоугольных труб, произведенных в соответствии с государственными стандартами. Высокая квалификация инженеров, профессиональная подготовка рабочих, современное оборудование позволяет выпускать металлопродукцию высокого качества.

Если в каталоге отсутствует необходимое вам изделие (по размеру, сечению, марке стали или другим параметрам), то мы рекомендуем обратиться в отдел продаж.

Благодаря собственному производству наша компания предлагает изделия, в которых заинтересованы потребители. Срок изготовления труб зависит от загруженности компании в настоящее время, объемов вашего заказа и других факторов.

Помимо профильной трубы мы поставляем другие виды продукции: квадрат стальной горячекатаный, сортамент арматуры а3, трубы стальные ГОСТ 10705-80 идр. Все изделия производятся из высококачественной стали в соответствии с действующими требованиями.

Особенности применения

Принимая к сведенью маленькой удельный вес метра профильной трубы 20х40 мм, простоту механической обработки и хорошие эксплуатационные качества, этот размерный ряд стального металлопроката находит самое широкое использование в домашнем хозяйстве.

1. Стальная профтруба 40х20 мм возможно использована для изготовления сборных железных каркасов при постройке малых архитектурных форм, к примеру беседок, теплиц либо хозяйственно-бытовых помещений.
2. Таковой размер поперечного сечения есть наиболее подходящим для изготовления продольных лаг при установке забора на дачном участке.
3. Благодаря маленькому весу и стабильным геометрическим размерам, ее возможно применять в качестве правила при исполнении штукатурных работ либо заливке цементной стяжки пола своими руками на протяжении строительства дома.
4. Хорошее соотношение прочности и маленького веса делает ее наиболее подходящим материалом для изготовления домашней и садовой мебели, и оборудования для хозяйственно-бытового блока.

Деформированные трубы

Такой вид труб является бесшовным. Заготовками для их производства являются трубы круглого сечения. На специальном оборудовании круглые заготовки подвергаются вальцеванию и калибровке. В конечном итоге заготовкам придается квадратная форма.

Поэтому различают холоднодеформированные и горячедеформированные профильные трубы.

Прочность бесшовных и сварных труб различна. Каждый из этих видов хорош в своей области. Например, сварные трубы являются более легкими, так как используется тонкий листовой металл. Они незаменимы для создания масштабных конструкций, обладающих небольшим весом. А вот бесшовные трубы имеют более толстые стенки. В совокупности с отсутствием сварного шва они более прочны во всех отношениях, но более тяжелы. Поэтому применение их достаточно специфично.

Сортамент данных изделий

Гост стальных профильных труб – 13663, далее рассмотрим подробнее их сортамент. Эти товары различаются по разновидности профиля, протяженности и объема сечения.

Кроме этих параметров, произвести классификацию можно по следующим моментам:

1. Маркировка стали.
2. Отсутствие/наличие финишной термической обработки.

Величину сечения у профтруб определяет ГОСТ 8642-68, соответственно ему эти изделия разбили на 36 разных типов размеров с величиною сечения в пределах 0,6 на 0,3 см, и 0,9 на 3,2 см.

По типу профиля их раздели на:

• Варианты из стали овального сечения.
• Изделия с сечением прямоугольного вида.
• С квадратным сечением.

Видео

Зависимо от сферы применения данные трубы классифицируют на:

• Профтрубы для мебели. Сооружение из них, как правило, не несет больших нагрузок.
• Плоско – овальные типы. Другое их название – профиль для арки. Он отличается более сложным изготовлением.
• Варианты общего назначения. Их изготавливают из горячекатаной полторамиллиметровой ленты. К таким изделиям не предъявляют высоких требований к качеству поверхности.
• Строительные. Для их производства берут горячекатаную и низколегированную сталь, которая отличается повышенными показателями прочности.

Особенности горяче- и холоднодеформированного трубопроката

Трубами называют полые тонкостенные и толстостенные металлические стержни разного формата. Судя по объемам производства и закупок, наиболее востребованными остаются круглые и квадратные бесшовные изделия. Их потребление увеличивается по мере роста экономики и потребностей населения. Расширяется линейка продукции, предлагаются разные размеры профильной трубы квадратного сечения.

Вес, размер и длинна профильных труб установлены техническими условиями

Профильные трубы – это изделия замкнутого профиля, выпускаемые из стального проката. Отечественные и зарубежные компании, совершенствуя технологии выпуска, предлагают конкурентоспособный товар. Основные размеры профильных труб прямоугольного сечения (а также квадратного и овального) прописаны в таблицах на официальных сайтах производителей. Отклонения оговариваются менеджерами с конкретным покупателем.

Профилированные трубы проходят формовку листового металла по заданным параметрам. Процесс состоит из нескольких стадий, завершается обработкой изделий на калибровочном стане и сваркой шва. Максимальные размеры прямоугольных труб заданы изначально, стандарт – 12 м, короткий профиль нарезается величиной от 1 до 9 м. Предприятия выпускают изделия из доступного сырья на специальном оборудовании, их сортамент ограничен техническими условиями (ТУ). Профиль производят из углеродистых марок легированной и высоколегированной (с содержанием хрома, молибдена, никеля, марганца) стали, стойкой к коррозии и высокой температуре. Марка должна соответствовать стандартам:

• горячедеформированный электросварной профиль – 10пс, Ст4сп, Ст4пс, Ст4кп, Ст2сп, Ст2пс, Ст2кп, 10 и 20;
• горяче- и холоднодеформированный профиль – 10пс, 08кп, 10, 20, 35 и 45.

Профильные трубы по способу производства бывают холодно- и горячедеформированные

Профильный прокат выпускается по заданным параметрам, включая толщину стенок, в соответствии с ГОСТ 1050-88 и 380-94. На их производство идет в основном сталь марок Ст2, Ст3, Ст10, Ст20.

Предельные отклонения для стальных квадратных труб (ГОСТ 8639-82)

Сортамент изделий достаточно широк и документ от ´82 и ´68 г. приводит значения предельных отклонений их параметров.

Согласно ГОСТу, трубы должны выпускаться с ограничением длины, которая зависит от способа производства изделия

Данные, которые касаются наружных размеров, приведены в таблице.

Таблица 5

Стальная труба	Предельное отклонение, характерное для точности изготовления
Высокой	Нормальной
бесшовная горячедеформированная	±12,5* 10-1 %	±15*10-1 %
бесшовная холоднодеформированная и электросварная до 3 см	±2,5*10-1 мм	±0,3 мм
бесшовная холоднодеформированная и электросварная до 3-5 см	±3*10-1мм	±0,4 мм
бесшовная холоднодеформированная и электросварная больше 5 см	±8*10-1%	±0,8%

Предельные отклонения, касающиеся толщин стенок для изделий, по стандарту 8639-82 даны в таблице.

Таблица 6

Стальная труба	Предельное отклонение, характерное для точности изготовления
высокой	нормальной
горячедеформированная	от -15,0% до +12,5%	от -15,0% до +12,5%
холоднодеформированная (бесшовная и электросварная) до 3,5 мм включительно	±12,5%	±12,5%
холоднодеформированная (бесшовная и электросварная) больше 3,5 мм	±10,0%	±12,5%
электросварная	±10,0%	±10,0%

Отклонение от прямого угла в поперечном разрезе не должно быть больше 1,5º в ту или иную сторону. Отклонение по кривизне не может превышать 2 мм на метр длины.

Отклонения прямоугольности труб можно вычислить, определив разницу между 90 градусами и углом О1, указанным на схеме

Сортамент труб квадратного сечения ГОСТ 8639-82

Размеры стальных труб квадратного сечения зависят только от технологии производства подобной продукции.

И если принять во внимание эту особенность, то все 24 варианта типоразмеров ГОСТа 8639-82 можно разделить между тремя типами производственной технологии следующим образом:

• К холоднодеформированным изделиям отойдут 17 типоразмеров изделий квадратного сечения, грани которых изменяются в пределах от 10 до 120 миллиметров. Причем с учетом различной толщины стенки, которая может изменяться в пределах от одного до восьми миллиметров, каждый типоразмер с оригинальным сечением можно разделить на 2-3 единицы сортамента, отличающихся друг от друга толщиной стенки.
• К горячедеформированным изделиям отойдут 20 типоразмеров – практически весь размерный ряд сортамента по ГОСТ 8639-82. Габариты сечения горячедеформированного проката колеблются между профилем 30х30 мм и изделием с максимальным сечением 160х160 мм. А общее количество оригинальных типоразмеров, в данном случае, будет зависеть от числа вариантов с разной толщиной стенки, которая у горячедеформированных труб изменяется в пределах от 4 до 14 миллиметров.
• К прямошовным, электросварным трубам отойдут 15 вариантов типоразмеров. Изменяющихся в пределах от минимального сечения – 10х10 миллиметров и до габаритов 100х100 миллиметров. Толщина стенки в данном случае не может быть меньше одного и больше пяти миллиметров.

Типовое применение квадратных труб

Область применения квадратных труб зависит от типа производственного процесса точно так же, как и размеры сортамента. Например, бесшовные изделия, в большинстве случаев, применяются в виде валов, балок или оснований. Причем все эти детали можно встретить в продукции машиностроительных, автомобилестроительных или судостроительных заводов. Употреблять дорогостоящие бесшовные трубы для иных целей попросту неразумно преступно.

Прямошовные трубы можно увидеть в любом металлическом карасе нагруженного или ненагруженного типа. Относительная дешевизна и высокая прочность сварных труб превращает эти изделия в очень конкурентоспособный продукт.  Поэтому такие каркасы можно встретить и в строительстве, и в мебельной промышленности, и в автомобилестроении.
