Как сделать распашные ворота своими руками

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Заливка фундамента

Под швеллер (направляющую) необходимо залить бетонную стяжку. Она может быть сплошной или состоять из нескольких столбов. Второй вариант – более удобный и экономичный. Для начала необходимо вырыть котлован для сплошного фундамента или несколько отдельных ям для основы, состоящей из нескольких столбов.

Это интересно: красивые ворота для частного дома.

Дальше ямы необходимо засыпать песчано-щебневой подушкой. Сначала добавляется 10 см щебня, а после — 10 см песка. В ямы монтируют арматуру и заливают бетоном по уровень земли. Если нужно фундамент немного поднять, то делается опалубка и заливается необходимый уровень в неё. Перед тем как приступать к работе по обустройству фундамента, необходимо точно измерить и определить место под котлован. Для этого можно использовать схемы и эскизы.

Сверху в бетон вставляется швеллер (пока раствор ещё не застыл) полками вниз. Время застывания — около 1-2 недель, но ворота можно устанавливать, спустя месяц после заливки фундамента.

Пошаговая инструкция по возведению ворот своими руками

Имея в руках разработанный чертеж конструкции, можно приступать к подготовке необходимых инструментов. Это:

• болгарка с дисками по металлу;
• сварочный аппарат с электродами, маской;
• рулетка;
• уровень;
• лопата;
• молоток;
• кисти или краскопульт;
• грунтовка, краска;
• электродрель.

Если потребуется заливка бетонного раствора при обустройстве основания, столбов, то пригодится строительный миксер, емкость для замеса, ведра.

Количество и размеры металлопрофиля, который потребуется, чтобы сваривать каркас, указан в разделе выше.

https://youtube.com/watch?v=8yeXpbrAu-E

В зависимости от типа грунта на участке и предстоящей нагрузки, выбирается фундамент.

Для столбов можно брать:

• дерево;
• кирпич;
• металл;
• бетон.

В нашем случае подобран оптимальный вариант – металлические профильные трубы. Для обшивки взяты листы профнастила (инструкцию по монтажу смотрите выше).

Рекомендации по сварке

Стоит учесть такие моменты:

1. Перед соединением трубы шлифуют, чтобы очистить поверхность от ржавчины.
2. Если на металле имеются масляные пятна, то их устраняют растворителем либо бензином.
3. Сварку проводят под небольшим уклоном, чтобы зимой осадки не попадали во внутреннюю полость. Иначе замерзшая вода спровоцирует деформацию изделия.
4. Шаг сварочных швов должен быть не больше 25–30 мм. Рекомендуется соблюдать шахматный порядок.
5. Чтобы створки выдерживали сильные порывы ветра, на каркасе необходимо предусмотреть как можно больше ребер жесткости.

Фото. Для предотвращения перекоса створок их следует соединить между собой прихватками. После монтажа диагоналей и крепления обшивки, прихватки срезать болгаркой.

Петли, замок

Петли подбираются под вес ворот. Можно брать регулируемые или нерегулируемые. Для облегченных створок вполне хватит навесных, для габаритных конструкций требуются подшипниковые.

Недорого стоит механический замок (навесной, врезной). Открывается он вручную поворотом ключа.

Альтернатива – установка электромагнитного замка.

В дополнение на ворота крепится запор, который при сильном ветре не дает створкам сильно раскачиваться.

Грунтовка, покраска

Все металлические детали, сварные швы подлежат антикоррозионной защите. Перед обработкой поверхность обезжиривают. Затем кистью наносят грунтовку.

Только после полного высыхания грунтовки можно приступать к покраске.

Фото: как покрасить забор из металла

По желанию хозяев закрепленные ворота можно сразу автоматизировать или сделать это позже.

Для самостоятельного изготовления при ограниченном бюджете отлично подойдут распашные ворота, обшитые деревом или профнастилом. Монтируются они быстро, стоят немного, а по сроку эксплуатации не уступают более дорогим воротам.

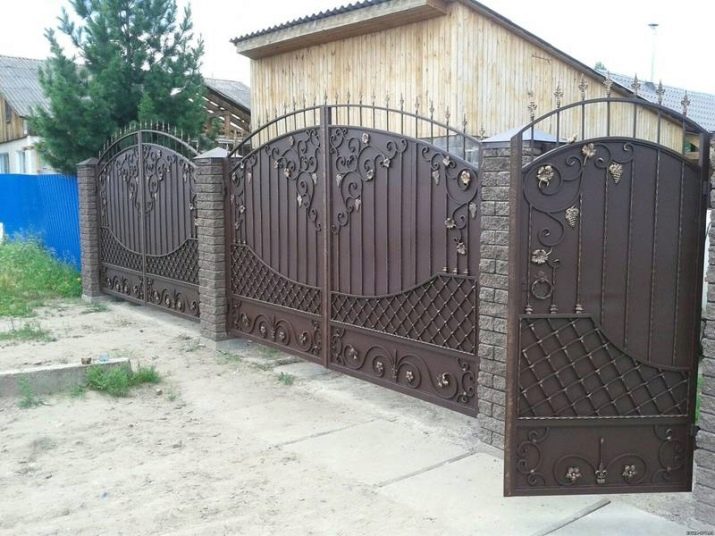

Фото распашных ворот

Также рекомендуем просмотреть:

• Привод для ворот
• Ворота с калиткой
• Чертеж ворот
• Кованые калитки
• Забор из штакетника
• Красивые заборы
• Гаражные ворота
• Заборы для дачи
• Забор из профнастила
• Зеленый забор
• Забор для дома
• Установка забора
• Калитка из профнастила
• Ворота из профнастила
• Раздвижные ворота
• Ворота своими руками
• Забор своими руками
• Металлические ворота
• Забор из сетки рабицы
• Столбы для забора
• Сварной забор
• Кованые заборы
• Замок на калитку
• Рулонные ворота
• Откатные ворота
• Декоративный забор
• Высота забора
• Калитки своими руками
• Кирпичный забор
• Автоматические ворота
• Бетонный забор
• Забор из камня
• Кованые ворота
• Деревянный забор
• Как сделать забор

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня .

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Виды металлических конструкций

Стальные конструкции наиболее часто делаются одностворчатыми, двустворчатыми, с калиткой или без нее.

Одностворчатые

Одностворчатые ворота имеют только 1 створку. Они могут быть распашными, раздвижными и подъемно-поворотными. Наиболее простой является конструкция, при которой к 1 столбу привариваются петли и 1 створка. Она может открываться как внутрь, так и наружу.

Двустворчатые

Если нужно построить металлические ворота своими руками, предпочтение следует отдавать простым распашным двустворчатым вариантам. Такие конструкции имеют 2 створки, которые устанавливаются на столбы.

Открываются створки ворот в этом случае в обе стороны. Наиболее часто открытие проводится в сторону двора. Использование 2 створок позволяет уменьшить нагрузку на столбы и петли. Есть возможность установки двустворчатых конструкций раздвижным методом.

Двустворчатые с калиткой

Если имеется необходимость обустройства калитки, ее можно выполнить в полотне 1 из створок. Область калитки обязательно дополнительно укрепляется профилем. Обустраивают ее в области петель. Это позволит снизить нагрузку при частом открытии и закрытии калитки.

Как сделать металлические ворота своими руками

Чтобы правильно провести изготовление и установку, следует тщательно спланировать не только каждый элемент (и сделать его согласно плану), но также осуществить разметку территории, на которой будет происходить процесс

При создании ворот своими руками важно приобретать только качественные материалы, особенно это касается опорных столбов, петель и запорных механизмов, т.к. они наиболее часто подвержены поломкам

Кроме того, при установке важно учитывать особенности грунта, т.к. в зимний период почва может пучиться, что приведет к тому, что створки ворот невозможно будет открыть, если они располагаются слишком низко к земле

Проектирование

В первую очередь следует рассмотреть конструкцию самых простых вариантов, которые могут быть использованы для формирования ограды участка. Схему ворот нужно сделать заранее. Размер профилированных труб для несущих столбов должен быть не менее 60х60 мм, для створок — 40х40 мм.

Следует заранее произвести расчет всех необходимых элементов. Общая высота основных столбов должна включать высоту надземной и подземной части. Для устойчивости не менее 1 м основных столбов должно быть заглублено в землю.

Если надземная часть будет 2,5 м, то общая высота основных столбов будет составлять 3,5 м. Ширина 1 створки — 1 м 50 см.

Нарезку отдельных элементов можно заказать при покупке материала, после чего створки можно быстро сварить на месте сборки ворот.

Что нужно для работы список инструментов и материалов

В процессе работы потребуется ряд инструментов и материалов:

• профиль;
• трубы;
• листы металла;
• сварочный аппарат;
• саморезы;
• дрель;
• цемент;
• кирпич;
• петли;
• болгарка;
• молоток;
• бур;
• дрель;
• угломер;
• рулетка;
• строительный уровень.

Дополнительно могут понадобиться наждачная бумага, ветошь, грунтовочный состав, кисти и краска, а также средства индивидуальной защиты (перчатки, маска и очки). Если на металле имеются признаки ржавчины, его нужно будет очистить антикоррозийным средством.

Основные этапы изготовления створок для ворот

Простая конструкция створок представляет собой прямоугольник длинной 1,5 м, выполненный из профиля, к которому привариваются ребра жесткости. Сначала профиль нарезается по заданным параметрам. Конец каждого элемента срезается под углом 45 ° болгаркой. После этого сваривается каркас.

В последнюю очередь привариваются поперечные и диагональные перекладины и ребра жесткости. Места сварки следует зачистить. Каркас обрабатывают антикоррозийным средством и красят. Так же проводится сварка второй створки. Обшивать их листами следует после навешивания на петли, приваренные к столбам.

Пошаговая инструкция по сборке и установке ворот

Для установки столбов нужно с помощью ручного бура сделать углубления около 1 м. В дно ямы необходимо насыпать небольшое количество щебня. Следует приготовить цементный раствор, чтобы после монтажа основных опорных труб можно было зафиксировать их посредством заливки раствора в оставшееся пространство ям. После проведения установки опорных столбов можно приварить к ним петли. Обязательно следует прикрепить навершия.

Важно правильно наметить места расположения петель, чтобы в дальнейшем конструкция не оказалась перекошенной. При замере их положения нужно использовать спиртовой уровень

Когда основные элементы будут сделаны, столбы установлены, створки навешаны, то можно, закрепить на воротах обшивку. Зафиксировать листы можно с помощью саморезов с широкими шляпками.

Калитка

Говоря о воротах, нельзя обойти стороной вопрос калитки. Безусловно, калитка является необходимым элементом конструкции, поскольку всякий раз открывать ворота при входе на участок весьма неудобно.

Из каких соображений следует исходить при установке калитки? Здесь также стоит вначале определиться с материалом. Вполне закономерным и логичным будет использовать для калитки тот же самый материал, что и для ворот. В противном случае будет нарушена стилистическая гармония конструкции. Кроме того, закупка разных материалов может создать дополнительные затраты.

Где лучше всего делать калитку? Лучшее место для калитки — рядом с воротами. Хорошее решение — использование для установки калитки тех же самых опорных столбов. Благодаря этому исчезает необходимость в дополнительном опорном столбе, что ускоряет процесс монтажа.

Самым популярным типом калиток являются классические распашные. Некоторые владельцы домов устанавливают раздвижные калитки. Однако, в силу сложности изготовления, такая конструкция встречается крайне редко.

Особенности проектирования

Чтобы не испытывать затруднений при подборе материалов и во время монтажа, следует разработать схему и чертеж откатных ворот. Только после этого можно приступать к изготовлению конструкции.

Читать так же: проведение монтажа откатных ворот своими руками.

Размеры полотна

Одной из важнейших задач, решаемых на стадии проектирования изделия, является выбор размера ворот. Сначала необходимо уточнить расстояние между стойками, так как этот параметр влияет на все дальнейшие расчеты. Здесь нужно учитывать следующие факторы:

1. Габариты используемого автотранспортного средства.
2. Угол заезда машины.
3. С каждой стороны зазор между шириной автомобиля и стойками конструкции должен находиться в пределах 0,3-0,5 м.

Если у владельца участка легковая машина среднего класса, то ширина ворот составит 2,5-3 м. Когда планируется заезд крупногабаритной техники, то этот показатель должен быть не менее 3,5 м. Кроме этого, следует помнить, что если движение автотранспортных средств перпендикулярно воротам невозможно, ширину конструкции придется увеличить примерно в 1,5 раза.

При расчете ширины полотна соответствующий размер проема нужно увеличить на 20 см. Чаще всего высота полотна несколько уступает размеру забора. В результате создается зазор между грунтом и створкой. Также этот показатель зависит от габаритов рамы и размера направляющей, расположенной снизу. Все эти моменты необходимо предусмотреть во время проектирования.

Это полезно: ремонт и обслуживание откатных ворот.

Схемы и чертежи

Главный элемент всей конструкции — направляющая. Если ролики сдвинуть за боковой габарит, то можно обеспечить достаточную свободу проезда. Для этого длина створки увеличивается за счет откоса, являющегося одновременно противовесом. Если размер откоса составит половину ширины створки, то можно не бояться возможного перекоса во время движения ворот.

Во время работы откатного механизма, вся нагрузка приходится на роликовые тележки, и монтировать их следует на прочное основание. Фундамент лучше сделать в виде монолитного сооружения из железобетона, оснащенного верхней закладной площадкой из металлического швеллера достаточной ширины. Затем на швеллере можно будет устанавливать не только роликовые опоры, но и электропривод. Для проведения всех необходимых расчетов и разработки чертежа со схемой установки откатных ворот необходимо понимать принцип работы всего механизма.

Полезно знать: изготовление роликов для откатных ворот своими руками.

На какие критерии ориентироваться при выборе ворот для гаража

Выбор зависит от многих факторов:

• из какого материала построен гараж;
• есть ли стационарное отопление и подведена ли электрика;
• какое утепление гаража и климат в регионе;
• нужна ли надежная защита от взлома;
• сколько свободного места для удобного открытия створок;
• нужна ли калитка. В некоторых конструкциях частое открытие и закрытие полотна приводит к быстрой поломке автоматики, это нужно учитывать;
• возможна ли установка и ремонт конструкции своими руками и сколько стоит профессиональное обслуживание ворот от компании производителя;
• какие запорные системы можно установить.

При покупке ворот нужно обращать внимание на важные характеристики ворот:

какое защитное покрытие полотна и требуется ли дополнительная обработка от коррозии;
какой вес всей конструкции, параметр важен для старых построек и металлических гаражей, где нагрузки ограничены;
какое утепление полотна, есть ли герметизирующие уплотнители и защитные прокладки на петли;
тип подъемного механизма и возможность купить к нему нужные комплектующие детали;
надежность автоматики – наличие поблизости ремонтной мастерской и возможность технического обслуживания;
важно качество фурнитуры, запорных и соединительных узлов конструкции ворот;
обратить внимание на требования к монтажу ворот гаража.

В качестве вывода:

• если интересует низкая стоимость и высокая надежность, то приобретайте стальные распашные или подъемные гильотинные ворота;
• интересует теплоизоляция гаража – лучший выбор секционные ворота из герметичных утепленных секций;
• мало места в гараже и перед ним – подойдут роллеты и подъемно-поворотные конструкции;
• наибольшую надежность и защиту от взлома гарантируют все виды подъемно-поворотных и распашных ворот.

Любую конструкцию можно модернизировать автоматикой и блокиратором закрытия. Стоимость автоматики – от 1 до 5 тысяч рублей.

Въездные

Въездные ворота обычно устанавливаются на въезде на ограждённую территорию и предназначены для ограничения доступа посторонних и сохранения конфиденциальности. Въездные ворота могут иметь различную конструкцию, но их ширина должна обеспечивать проезд пожарного и грузового транспорта.

Цена въездных ворот зависит от выбранной конструкции и используемых материалов и приспособлений. Самыми недорогими считаются механические распашные ворота, цена на которые указана выше. Верхнего предела стоимости для элитных въездных ворот, как такового, не существует.

Рулонные

Рулонные ворота представляют собой набор нешироких металлических полос, наматываемых в рулон при открытии. Такие ворота не нуждаются в наличии свободного пространства для нормального функционирования и полностью защищены от проникновения снаружи. Обычно они устанавливаются в закрытых помещениях при ограниченных проёмах. Установка и использование таких ворот предусматривает необходимость наличия свободного пространства над проёмом для установки защитного короба.

Секционные

Очень удобные в использовании секционные ворота чаще всего изготавливаются из металлических секций, наезжающих одна на другую при открытии. Могут открываться как вбок, так и вверх. Также различают механические и автоматические. Используются для установки в проёмах любых размеров и имеют нужный запас прочности. Ввиду их разнообразия и универсальности, секционные ворота практически лишены недостатков.

Разделы: Ворота

ворота

Выводы

Как видим, все типы въездных ворот имеют свои сильные и слабые стороны. И чтобы правильно выбрать въездные ворота, нужно учитывать:

• их основное назначение;
• рельеф местности: если он сложный, то распашные ворота не подойдут;
• размеры и конфигурацию придомового участка: просторному участку подойдут двустворчатые распашные ворота, узкому и длинному – одностворчатые;
• расположение ворот — в углу участка лучше  сделать складные ворота;
• то, как будут расположены ворота относительно дороги и улицы;
• ширину проезжей части улицы.

Любой тип въездных ворот можно автоматизировать. Участники FORUMHOUSE устанавливают самые разнообразные автоматические системы, от пульта до датчика, реагирующего на вес.

На случай отключения электричества делают систему аварийного разблокиратора ворот, чтобы можно было открыть их в ручном режиме.

На FORUMHOUSE можно больше почитать о разных типах въездных ворот.  Хотите сделать откатные ворота своими руками? Это реально! Узнайте,  как приваривать петли для распашных ворот. ​Посмотрите видео, которое рассказывает про установку автоматических распашных ворот.
