Механизмы слива для бачков унитазов с кнопками

Содержание:

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Ремонт сливного бачка: основные поломки и их устранение

Однако неисправность сливной системы не всегда зависит от положения поплавка. Иногда разбираться в проблеме приходится детальнее — но осуществить простейший ремонт внутреннего механизма бачка по-прежнему можно своими руками.

Существуют самые распространенные неполадки в системе слива:

  • бачок протекает в месте соединения с чашей унитаза (не держит воду и постоянно наполняется);
  • в унитаз из бачка постоянно течет вода.

Как правило, причины проблемы бывают следующие:

  • поломка поплавка;
  • поломка запорного клапана;
  • плохая герметизация труб.

Протекает бачок унитаза: что делать?

Если в чашу унитаза из бачка все время сочится вода, для начала нужно убедиться, что проблема не решается простой настройкой поплавка.

Если Вы попробовали пошевелить и подрегулировать рычаг, на бачок все равно не держит воду, то нужно осмотреть сам поплавок: вероятно, в нем образовалась пробоина или пришла в негодность специальная мембрана.

Простейшее, что можно сделать, обнаружив дырку в поплавке — это попросту залепить ее пластиковой «заплаткой» или завернуть поплавок в пакет. Вода перестанет попадать внутрь, и проблема будет на какое-то время исчерпана. Однако при первой же возможности поплавок лучше заменить — такой кустарный ремонт вряд ли продержится долго.

Как поменять поплавок?

  • прежде всего необходимо перекрыть воду, поступающую в бачок для унитаза, а потом полностью опустошить резервуар;
  • после этого снимается труба, через которую в бачок поступала вода, и испорченный поплавок снимается, а на его место ставится новый;
  • поплавок устанавливается в нужном положении, после чего можно поставить на место трубу, снова запустить подачу воды и убедиться, что проблема решена.

Ремонт запорного клапана

Исправить поломку запорного устройства (арматуры для унитаза) в бачке можно двумя способами: заменить только мембрану внутри механизма или поменять клапан полностью.

Для смены мембраны из резервуара также необходимо удалить всю воду, разобрать запирающий клапан, снять защитный колпачок и вытащить саму мембрану. Теоретически ее можно просто промыть. Однако специалисты рекомендуют именно замену, поскольку мембрана вообще является «слабым местом» сливной системы, и за первой неисправностью обязательно последуют другие.

Если запорный клапан необходимо заменить целиком, то для начала также перекрывается подача воды в бачок для унитаза. После этого из бачка выливается оставшаяся в нем жидкость, от механизма сначала отсоединяется рычаг, а потом откручивается от водопроводной трубы сам клапан, фиксируемый крепежными гайками.

На его место монтируется новая арматура для бачка, после чего включается вода, заново наполняется бачок для унитаза и устанавливается в правильном положении поплавок.

Бачок протекает в месте соединения с унитазом

Если вода сочится из того места, где бачок соединяется с чашей унитаза, то скорее всего, дело в плохой герметизации. Как правило, в этом случае достаточно поплотнее затянуть болты, при помощи которых к унитазу и прикреплен бачок, или же поменять резиновые прокладки — возможно, они рассохлись.

Случается, что прокладка в месте крепления бачка к унитазу попадается с производственным браком. Это не очень радостная новость — однако ее можно просто промазать герметизирующим составом, и течь будет устранена.

Много проблем доставляет конденсат на бачке унитаза — но избавиться от него можно только правильно организовав движение воздуха в туалете, т.е. проверить вентиляционные отверстия.

Подводя итог, можно сказать, что бачок для унитаза — несложное устройство, работающее по простейшим законам механики. Все неисправности, возникающие в его работе, устраняются быстро и легко, причем даже не всегда обязательно покупать новые детали. Таким образом, разобравшись в работе своего сливного бачка, Вы сможете больше не тратить деньги и время на сантехников, самостоятельно решая все неполадки.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения.  Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды.  К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Самостоятельная замена сливного устройства

Чтобы заменить смывной узел в бачке, необходимо подготовить:

  • плоскогубцы;
  • разводной или гаечный ключ;
  • запасные детали или полностью новый механизм.

Все работы выполняются максимально аккуратно, поскольку отдельные детали очень хрупкие. Если прикладываются чрезмерные усилия, комплект может повредиться.

Простая замена механизма слива

Как правило, механизм для бачка унитаза, отвечающий за слив, можно легко отрегулировать или починить, так как это действительно несложная и понятная конструкция, что и видно на схеме. Однако бывает и так, что механизм ломается полностью, тогда никак не обойтись без его полной замены, для чего сперва следует разобраться с демонтажем старого механизма.

Запомните

Все работы по замене, регулировке или починке сливного механизма нужно начинать проводить только тогда, когда вы полностью отсекли подачу воды на него. Сделать это проще всего, перекрыв общие краны в доме или квартире. Если же таких не обнаружилось, тогда придется обращаться в ЖЭК с просьбой закрытия стояка на определенное время, в которое обязательно нужно уложиться.

Полная замена комплектующих

В современных магазинах сантехники работают грамотные и опытные консультанты, которым можно просто описать нужный вам механизм слива для бачка унитаза старого образца, с кнопкой или двумя кнопками, чтобы они поняли и посоветовали именно то, что нужно.

  • Перекройте воду и нажмите кнопку слива бачка, чтобы выпустить из системы остатки жидкости, которая при разборке может потечь на пол, что совершенно недопустимо.
  • Выкрутив кнопочку слива, снимите крышку унитаза. Как именно это можно сделать с разными вариантами кнопок, уже имеется статья на нашем сайте, стоит прочесть ее более подробно.
  • Аккуратно отсоедините все видимые шланги и демонтируйте внутреннюю часть сливного механизма с переливом и поплавком.
  • Снизу унитаза открутите винты, которые надежно скрепляют его с бачком.
  • После снятия бачка с крепления, демонтируем нижнюю часть сливного механизма с имеющейся на нем, большой основной прокладкой.
  • В освободившееся таким образом отверстие бачка, начинаем постепенно и методично вставлять по очереди нужные детали, повторяя все действия в обратном порядке.

Если крепежные винты бачка поддались коррозии, значит и они нуждаются в замене, даже если в ремкомплекте их нет. Тогда придется приобрести эти элементы дополнительно, благо дело, стоимость их доступна для каждого. Далее останется завершить сборку, но не полностью, так как первое сливание воды нужно произвести сразу, пока вы еще не прикрутили крышку бачка на ее место. Сливной механизм бачка унитаза с двойной кнопкой заменяется точно также, как и с одной. Главное приобрети правильный комплект запасных частей, чтобы не прогадать.

При нижней подачи воды

Когда впускной клапан для ввода воды в бачок располагается не сбоку, как в большинстве случаев, а снизу, тогда придется несколько дольше повозиться. Все дело в том, что там обязательно будет находиться не просто клапан, а специальная мембрана, «подобраться» и раскрутить которую будет довольно трудно, ввиду отсутствия свободного пространства. Бачок чаще всего находится вплотную к стене, потому развернуться будет действительно сложно.

Специалисты рекомендуют либо воспользоваться специальными накидными головками, которые имеются в хозяйстве далеко не каждого домашнего умельца, либо спилить часть обычного гаечного ключа болгаркой, либо стараться справиться как-то так. Все остальные действия, кроме откручивания заборной арматуры, нужно повторить по предложенному плану, а на место старых деталей, установить новые. Запомните, подобные действия придется повторять каждые 5-7 лет, если за это время не подразумевается ремонт в санузле и полная замена бачка. Так что будьте готовы к подобным перипетиям, а опыт обычно приходит с годами.

Пошаговая инструкция по замене сливного механизма в унитазе

Смывной механизм устанавливают таким образом:

  1. Закрывают вентиль, через который в бак поступает вода, сливают остатки содержимого ёмкости.
  2. Если унитаз с кнопкой, демонтируют этот элемент.
  3. Снимают крышку бачка.
  4. Снимают спускной рычаг.
  5. Выкручивают спускной клапан с седлом.
  6. Отсоединяют бачок, выкручивая крепежи, которые соединяют его с унитазом.
  7. Вытаскивают пластиковую гайку, которая держала механизм.
  8. Снимают прокладку, расположенную под бачком, промывают или заменяют её.
  9. Прокладку возвращают на место.
  10. Устанавливают механизм в сливной бачок, снизу прикручивают новую гайку.
  11. Закрепляют бачок.
  12. Регулируют расположение сливного рычага по высоте ёмкости.
  13. Включают воду и наполняют бачок.
  14. Регулируют настройки сливного механизма.
  15. Устанавливают крышку на место.
  16. Прикручивают кнопку.

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

  • подтекает бачок унитаза;
  • вода из водопроводной трубы постоянно заполняет бачок;
  • вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
  • не функционирует кнопка, предназначенная для слива воды;
  • при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

  • образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
  • износ прокладок крепежных болтов;
  • износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

  1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
  2. слить воду;
  3. открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

  1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
  2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

  • образование трещины на поплавке;
  • перекос рычага.

При образовании трещины надо:

  1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

  1. просушить устройство;
  2. заделать трещину разогретым пластиком, например от бутылки;
  3. установить устройство на прежнее место;
  4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

  1. снять крышку бачка;
  2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
  3. слить воду;
  4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

  1. достать мембрану;
  2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

  • Автономная канализация
  • Бытовые насосы
  • Водосточная система
  • Выгребная яма
  • Дренаж
  • Канализационный колодец
  • Канализационные трубы
  • Оборудование
  • Подключение к канализации
  • Постройки
  • Прочистка
  • Сантехника
  • Септик
  • Как выбрать электронное биде
  • Выбор и установка компакт-биде
  • Как выбрать производителя биде
  • Как выбрать, установить и подключить напольное биде
  • Для чего нужно и как пользоваться биде
  • Как установить и отрегулировать арматуру сливного бачка унитаза
  • Как подключить посудомоечную машину своими руками
  • Как подключить стиральную машину своими руками
  • Прочистка канализационных труб: бытовые рецепты и оборудование
  • Система отопления из полиэтиленовых труб: как создать своими руками

Распространенные проблемы со сливным бачком

  • Сливной бачок подтекает. В этом случае необходимо отрегулировать поплавковый кран. Это происходит за счет изменения тяги поплавка. Для увеличения или уменьшения уровня воды его необходимо поднять или опустить. После этого регулируют сам кран.
  • Вода поступает, но не заполняет сливную чашу.Необходима регуляция поплавкового механизма.
  • Вода не поступает.Возможно засорение места между патрубком и сливным устройством; необходима замена поплавкового клапана.
  • Вода переливается через край смывной емкости. Необходима регулировка поплавка.

Таким образом, выбор сливного бачка зависит от его материала, механизма и монтажа конструкции. Зная принципы действия сливного устройства, можно самостоятельно наладить механизм в случае его выхода из строя или правильно установить унитазв случае приобритения нового устройства.

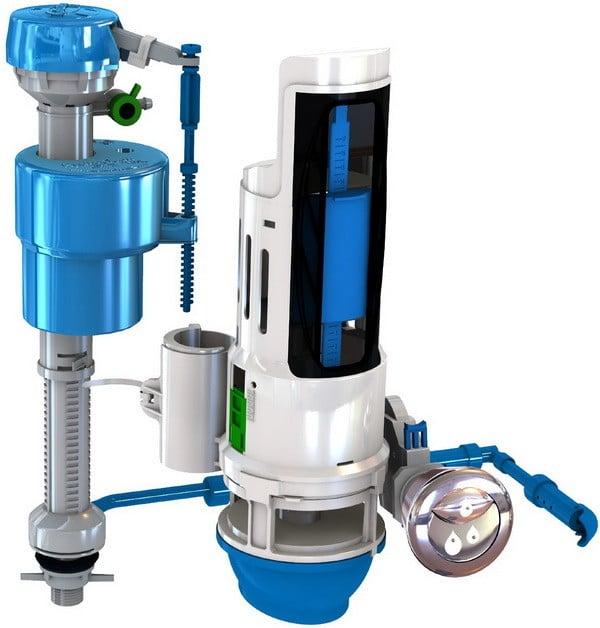

Устройство сливного бачка с кнопкой

Самый распространённый вид — резервуар с одной или двумя клавишами. Если на ёмкости присутствует только одна, то при нажатии на неё спускается весь объем, который содержится в бачке.

Двойной режим позволяет регулировать количество сливаемой жидкости:

  • при нажатии большой части сливается всё содержимое;
  • при нажатии маленькой — половина жидкости в ёмкости.

Из чего состоит система слива унитаза: схема

Внутренняя система кнопочного бачка унитаза состоит из сливного и заливного клапана, также как и у всех остальных типов.

Механизм слива связан с клавишей и предназначен для спуска жидкости из резервуара. Он оснащён герметической мембраной, расположенной внизу конструкции, которая защищает от образования щелей и протечки.

Фото 1. Схема внутреннего содержимого туалетного бака, отвечающего за регулирование набора и оттока жидкости.

Набор жидкости контролируется заливным механизмом. На нём закреплён поплавок, отвечающий за регулировку уровня жидкости.

При нажатии кнопки жидкость начинает стекать в унитаз. Поплавок заливного механизма опускается на дно ёмкости, открывая наливной клапан. После этого жидкость начинает набираться, а поплавок — подниматься. Когда резервуар заполнится, механизм закрывается.

Важно! Все элементы арматуры сливного резервуара напрямую взаимосвязаны

Как устроен механизм клапана

Клапан слива отвечает за спуск. Он состоит из штока, поршня и поплавка. Крепится шток клапана при помощи пластиковой шайбы и фиксирующей гайки.

Фото 2. Показана сливная арматура, в ней использовано два режима: малая клавиша отвечает за слив меньшего количества воды, а при помощи второй выпускается больший объем жидкости.

При спуске жидкости давление на шток, перекрывающий отверстие на поршне, уменьшается. Давление в ёмкости также понижается. При этом напор водопроводной воды увеличивается и открывает мембрану для набора жидкости.

Важно! Чтобы избежать протечек и обеспечить герметичность резервуара под шайбу устанавливаются специальные резиновые прокладки. Схема работы бачка с клавишей:

Схема работы бачка с клавишей:

  • после нажатия на клавишу поднимается запорный механизм;
  • вода начинает свободно стекать в унитаз;
  • через отверстия под ободком чаши унитаза поток омывает поверхность по периметру;
  • когда ёмкость пустеет, поплавок опускается и открывает клапан налива жидкости из труб холодного водоснабжения;
  • жидкость набирается до определённого уровня и наливной механизм закрывается.

Справка! Для экономного расхода воды специалисты рекомендуют устанавливать ёмкости с двухрежимными кнопками.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

  • С одной кнопкой.
  • Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
  • С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Поломка и способы ее решения

Не всегда небольшая поломка требует полной замены сливной арматуры. Иногда достаточно небольшой настройки и частичной замены элементов для устранения неполадки

При частичной замене элементов или механизмов важно, чтобы новые детали были аналогичными прежним по форме, материалу и размерам. Только в этом случае арматура будет правильно функционировать и прослужит долго

Рассмотрим часто встречающиеся проблемы.

Протечка бака

Если в бачке постоянно слышится журчание, подтекает вода, это свидетельствует о протечке сливного бака. Для устранения этой проблемы сначала следует уменьшить интенсивность слива. Для этого необходимо отрегулировать заслонку. Можно немного согнуть рычаг, если его материал позволяет, при этом контролируя положение заслонки. У пластиковых запорных элементов последних моделей имеется специальный регулятор, который регулирует силу слива.

Если эти меры не принесли результата, причиной поломки может быть истирание груши. Можно попробовать добавить вес груши, чтобы она более плотно прилегала к запирающему отверстию. Но лучше ее заменить. Следует оценить общее состояние сливной системы. Иногда достаточно заменить прокладки, убрать ржавчину, отрегулировать положения спускного и выпускного механизмов. Если перечисленные меры не помогли, есть смысл заменить сливной механизм.

Вода наполняется, но не скапливается в резервуаре

Когда вода в сливой бак поступает, но не набирается, причина поломки кроется в поплавке. Для устранения проблемы необходимо отрегулировать уровень воды в баке, перемещая его по направляющей. Либо можно заменить весь узел, в том числе рычаг.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
