Как сделать струбцину из металла своими руками?

Струбцины на все случаи жизни

Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется. Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.

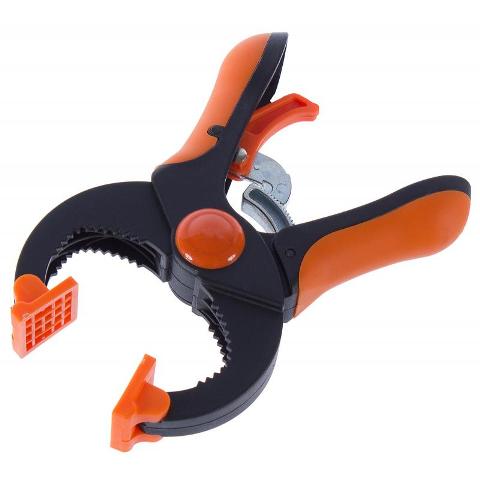

Клещеобразные струбцины с храповым механизмом

1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.

2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.

Струбцины из пружинной стали

Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции.

Пружинные струбцины

Для склеивания небольших заготовок без сильного сжатия лучше всего использовать простые и недорогие пружинные струбцины.

Струбцины для верстаков

Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.

Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.

Узкие специалисты

Угловые струбцины: для быстрой и простой фиксации досок и рам под углом в 90 градусов используют угловые струбцины. По мимо угловых с их помощью можно выполнять и Т-образные соединения.

Деревянные струбцины: эти инструменты используют для склеивания реек, плинтусов и окантовок всех типов, для которых стальная струбцина не подходит из-за веса. В деревянных струбцинах сжатие происходит не через закручивание винта, а с помощью нажатия на расположенный сбоку рычаг. Давление производится непосредственно рукой на рычаг и поэтому может дозироваться тщательнее, чем при работе с винтовыми инструментами.

Ленточные струбцины: с помощью этих приспособлений склеивают выдвижные ящики и корпуса мебели. Эти струбцины используют также при изготовлении к предметов А нестандартных Н форм, например, для шестигранных корпусов мебели. Инструменты обеспечивают равномерное давление на все места соединений элементов.

Помогут клинышки

При приклеивании кромочной ленты на мебельную заготовку можно обойтись и без специальной струбцины. Возьмите два деревянных клинышка и введите их острыми концами навстречу друг другу в пространство между шиной зафиксированной винтовой струбцины и кромочной лентой. Двигая клинышки навстречу друг другу, можно оказывать необходимое давление на кромку.

Дёшево, но не сердито

Некачественные материалы часто не выдерживают высокого давления. Шина на инструменте на фото выгнулась от напряжения. Струбциной еще можно пользоваться, но заготовка из-за нарушенной геометрии будет выталкиваться из-под прижимной губки.

Запчасти

Даже самая хорошая струбцина с годами изнашивается. Однако далеко не всегда в этом случае приходится покупать новый инструмент. Многие известные производители предлагают запасные части к своим изделиям. В конечной итоге всегда выгодно покупать высококачественные изделия.

Лучшие быстрозажимные струбцины

Быстрозажимные струбцины позволяют зафиксировать или разжать деталь одной рукой, что особенно удобно при проведении высотных работ. Специалисты ВыборЭксперта изучили предложения производителей в этом сегменте, среди которых отобрали тройку лучших.

Gross 20717

Одна из лучших столярных быстрозажимных струбцин. Корпус сделан полностью из металла, курок – из плотного ударопрочного пластика. Шина изготовлена из холоднотянутой стали. Храповый механизм удобно регулировать одной рукой. Установка в рабочее положение или выход из него занимают пару секунд. Фиксируется инструмент надежно.

Модель подходит для быстрого зажима и удержания деталей толщиной до 10 см. Стопорный механизм создает усилие в 1200 Н. На прижимной губке продумана резиновая накладка, которая защищает обрабатываемую поверхность от повреждений. Ее лучше сразу посадить на клей, чтобы не потерять накладку в процессе эксплуатации.

Достоинства

• Заготовка не съезжает;
• Надежные материалы;
• Глубокий захват;
• Хорошая эргономика.

Недостатки

• Цена выше средней (от 1700 рублей);
• Неудобен для узких мест.

Не всегда получается закрепить изделия в узких местах, так как для движения ручки нужен ход. Но такие ситуации случаются нечасто, и они не влияют на качество самого аппарата от Gross.

Зубр 32246-210

Надежная компактная быстрозажимная струбцина. Высокотехнологичная конструкция из нейлона прочна, дополнительно армирована фиберглассом. Приспособление подходит для быстрой фиксации деталей диаметром до 7,7 см. Подвижные губки из эластомера не пачкаются, не повреждают зажимаемый предмет. Они надежно фиксируют даже неровное изделие. Двухкомпонентные рукоятки эргономичны, хорошо ложатся в руку, не выскальзывают.

Достоинства

• Невысокая цена (около 500 рублей);
• Закаленная пружина;
• Удобно работать одной рукой;
• Есть в большинстве магазинов;
• Небольшой вес (150 г).

Недостатки

Руки быстро устают.

Мощная пружина в конструкции выступает одновременно плюсом и минусом. Она надежно удерживает зажатый элемент. Но из-за того, что зажимаешь инструмент одной рукой, работать долго не очень удобно.

Kraftool 32019-75-300

Надежный инструмент F-образной формы для быстрого надежного обжима изделий при сварочных работах. Металлический корпус без пластиковых вставок обеспечивает высокую прочность аппарату, позволяет работать с ним при экстремально высоких температурах. Благодаря ширине зажима в 30 см конструкция обхватывает толстые доски, металлические или пластиковые объекты.

Крепление и освобождение деталей от зажима происходит быстрее, чем с помощью обычных винтовых моделей. Заготовки надежно и быстро фиксируются, не съезжают от вибраций. С инструментом удобно работать одной рукой.

Достоинства

• Сильный зажим;
• Толстая удобная рукоять;
• Глубина зажима – 7,5 см;
• Удобный храповый механизм.

Недостатки

Дорого (от 2300 рублей).

Kraftool – отличная быстрозажимная струбцина, которая не деформируется в процессе эксплуатации. Единственное, что останавливает многих от ее покупки – высокая цена.

Рекомендации по выбору инструмента

Если вы не уверены какая модель подходит больше всего, то рекомендуем ознакомиться со списком аспектов, на которые нужно обращать внимание в первую очередь. Он выглядит следующим образом:

Способ зажима. Это основополагающий фактор, определяющий виды работ, при которых допускается использование этого инструмента. Они могут быть винтовыми, пружинными, быстрозажимными, трубными и так далее

Рекомендуется обращать внимание на варианты, позволяющие оперативно зажать материал одной рукой.
Мощность зажима. В зависимости от модели, она может варьироваться от 20 килограмм до тонны

Необходимый показатель зависит от того, с каким материалом планирует работать пользователь. Например, для металлических конструкций требуется повышенная сила зажима.
Масса и материал, используемый в производстве. Естественно, струбцина должна иметь хорошую прочность для сильного зажима. При этом она должна обладать маленькой массой. Если использовать, например, чугун, который считается одним из самых прочных металлов, то масса изделия резко повысится и потеряется мобильность. В связи с этим большинство моделей изготавливается из алюминия и синтетических материалов. Таким образом, достигается идеальное соотношение прочности и легкости.
Защита от коррозии. Многие считают, что это неважный аспект, однако рекомендуется обращать на него внимание. Не каждый захочет регулярно покупать новый инструмент. Поэтому нужно купить такую модель, которая не будет подвергаться коррозии в течение длительного периода. Лучший вариант – это порошковая окраска.
Функциональные возможности. На сегодняшний день в магазинах можно увидеть огромное количество различных струбцин. Они могут использоваться не только для классической фиксации материала, но и иметь другие опции. Например, использоваться в качестве распорки.
Наличие дополнительных аксессуаров. Чем больше практичных аксессуаров предусмотрено на инструменте, тем выше его функциональность и комфорт при эксплуатации.

Ленточные струбцины

Особенности конструкции

. Ленточный зажим состоит из прочной синтетической ленты и блока натягивания. В комплектацию обычно входят пластиковые элементы для подгонки углов.

Преимущества.

Обеспечивает бережный зажим углов и закруглений без перекосов, что очень важно на этапе склейки. Позволяет работать с изделиями любых размеров: от небольших рамок до крупногабаритных шкафов

Использование пластиковых уголковых элементов обеспечивает равномерное давление при склейке углов и усовых соединений.

Область применения

. Выбор струбцин ленточного типа – оптимальный вариант для сложных столярных задач: зажима закруглений большого диаметра, фиксации многоугольных соединений и т.д.

Самодельные зажимы

Для профессионального изготовления деревянных или металлических конструкций необходимо иметь несколько фиксирующих устройств различной направленности. Приобретать их дорого, а те, что подешевле, не подойдут по качеству для постоянного использования. Поэтому изготовление прижимов и струбцин своими руками поможет не только сэкономить финансы, но и обзавестись инструментом, отвечающим потребностям производства и удовлетворяющей надёжности фиксации.

Изготовление деревянного приспособления

Это самый простой способ удовлетворения потребности в зажимном инструменте. Удобство и качество устроит любого мастера. Подготовить к производству нужно простые материалы и оснастку:

• Деревянные или фанерные обрезки прямоугольной формы.
• Шпильки с резьбой и гайками, ей соответствующими: две длиной 20 сантиметров и столько же 12-сантиметровых. Диаметр должен быть одинаковым.
• Рейки из дуба, бука, берёзы. Их нужно довести до равного размера и отшлифовать.

В них сверлятся отверстия по диаметру шпилек и симметрично относительно друг друга. Сверху наклеиваются фанерные заготовки и обрезаются в размер реек. Это будут губки струбцины. В них также делаются дырки по шаблону с реек.

Крепление к верстаку обеспечат короткие шпильки. Для этого в бруске, который будет играть роль неподвижной части в другой плоскости нужны ещё два отверстия для шпилек. Один их конец необходимо расклепать. С другой стороны, они контрятся гайками. Для удобства на фиксирующие гайки можно приварить пруточки в форме барашка.

Такой зажим для дерева будет полезен для склейки небольших деталей в гараже или мастерской

Винтовой металлический инструмент

Чтобы сделать такое устройство, понадобятся стальные заготовки произвольного размера, который зависит от ширины захвата, необходимой хозяину. Толщина металла — около 10 миллиметров. Нужно подобрать также несколько болтов диаметром 8 или 10 миллиметров. Из железных кусков с помощью болгарки или автогена вырезаются С-образные заготовки, которые нужно отшлифовать. Одна сторона будет неподвижной губкой.

Ко второй приваривается гайка соответствующего диаметра. В ней вворачивается болт головкой к неподвижной стороне. С другой его стороны приваривается перпендикулярный пруток, который будет играть роль воротка.

Струбцина деревянная и стальная

Она тоже имеет форму буквы F. Ее ключевым отличием является использование металлических деталей. Долговечность и прочность металла играет в этом случае важную роль. Самой сложной частью является сама пластина, в которую в дальнейшем будет вставляться планка. Необходимо просверлить несколько отверстий. По окончании можно очистить металл с помощью болгарки. Пластинка обязана легко ходить по этой пластине. На противоположном конце пластины сверлиться просвет, которое должно соответствовать резьбе винтовой шпильки.

Конец следует делать под углом для полного соответствия вырезам. Это делается легко шлифофкой на станке. О том, как изготавливать остальные детали, говорилось выше.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

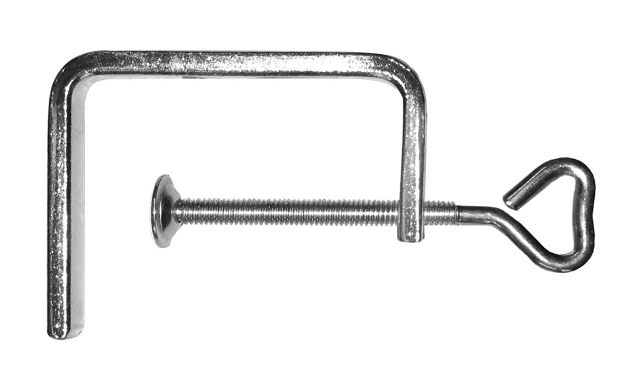

1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.
3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.
5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».
6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Самодельная струбцина для столярных работ

Простейший вариант зажимного приспособления выполняется из пары реек и винтов. На окончаниях деревянных заготовок высверливаются отверстия, которые в дальнейшем будут использоваться для выхода крепежных штырей. Столярные самодельные струбцины могут выполняться также из металлических зажимных профилей, но в этом случае потребуется специальный инструмент для создания отверстий – как минимум, дрель мощностью 12-14 В.

Когда отверстия будут готовы, можно выполнять соединения по двум концам с помощью подготовленных винтов. Длина шурупов изначально подбирается под целевые заготовки. Стандартный диапазон по глубине захвата составляет 50-200 мм

Важно учитывать, что рассматриваемая столярная струбцина – это средство для зажима с двух сторон, поэтому придется организовывать работы «на весу» без возможности установки конструкции на тот же верстак или станину

Недостатки

Основные недостатки столярных трубных струбцин заключаются в следующем:

• Вес. В сравнении с пластиковыми собратьями, даже самая небольшая трубная струбцина со стальной направляющей окажется тяжелее. Что уж говорить о тех случаях, когда длина направляющей свыше одного или даже нескольких метров.
• Необходимость нарезания внешней резьбы на направляющей. Далеко не у каждого имеется специализированный инструмент, а платить мастеру – это лишние расходы, которые не каждый одобрит.
• Упругая деформация труб при зажиме. Особенно проявляется на струбцинах с длинной направляющей при зажиме различных протяженных деталей. Из-за силы натяжения и протяженности трубы последняя начинает выгибаться, от чего может ухудшиться качество зажимаемой детали, особенно если речь идет о склейке нескольких ее частей воедино.

Назначение мебельных зажимов

Струбцина представляет собой универсальные тиски, удерживающие детали мебели в определенном положении. Некоторые виды зажимов могут менять угол соединения деталей.

Угловой тип инструмента позволяет соединять детали под прямым углом.

Эти приспособления применяются для решения таких задач:

• фиксация прямого угла;
• отпиливание заготовок под определенным углом;
• сборка отдельных компонентов мебели, требующих расположения под прямым углом (шкафы, ящики выдвижного типа);
• установка крепежа (зажим позволяет освободить мастеру обе руки для выполнения этой операции);
• сборка мебели, рам и прочих конструкций, изготовленных из древесины, профильного металла.

Некоторые модели струбцин способны менять угол соединения деталей. В профессиональных целях они используются плотниками, а также сварщиками, слесарями и столярами. Эти приспособления применяются и в домашних условиях мастерами, предпочитающими изготавливать металлические и деревянные изделия собственноручно.

Струбцина является своего рода универсальными тисками, которые надежно фиксируют заготовки в нужном положении.

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Рейтинг струбцин

Выбор инструмента зависит в первую очередь от задач, которые стоят перед пользователем. Струбцины различаются по скорости, принципу работы, форме, ширине или глубине захвата. При составлении рейтинга командой ВыборЭксперта были изучены характеристики предлагаемых на рынке моделей, обзоры профессионалов, мнения строителей, отзывы покупателей. При сравнении товаров и добавлении их в ТОП лучших учитывались следующие критерии:

• Способ, мощность зажима;
• Скорость работы;
• Материал, качество сборки;
• Комплектация;
• Функционал;
• Вес;
• Доступность в магазинах.

Также в моделях важно проверить защиту от коррозии. Покрытие порошковой краской или лаком защитит его от ржавчины, сохранит вид, а также продлит срок службы аппарата

Лучшие стеклорезы

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Преимущества

По своим свойствам струбцина столярная угловая имеет целый ряд преимуществ:

1. Соединение двух досок осуществляется под определенным углом, что дает гарантию на безупречно точное выполнение столярных работ.
2. При помощи зажимов можно полностью контролировать состояние обрабатываемых деталей и не позволять им менять свое положение при склеивании, соединении шурупами либо специальными крепежными элементами.
3. Струбцина угловая может держать доски в заданном положении именно столько, сколько необходимо для этого.
4. Благодаря наличию данного инструмента можно состыковывать даже изделия разной толщины. При этом угол наклона их будет одинаковым.
5. Использование данного элемента не влечет за собой задействование каких-либо других технических инструментов.

Угловая струбцина для сборки мебели: что это такое и как она устроена

Струбцина – это удобное приспособление, которое применяется в процессе сборки мебельных конструкций. Зажим значительно упрощает работу и сокращает время ее выполнения. Струбцины, предназначенные для сборки мебели, временно фиксируют составные части конструкции, пока они не будут полностью закреплены. Существует несколько видов этих приспособлений. Струбцина углового типа используется для скрепления отдельных элементов мебели под прямым углом.

Это приспособление является настоящим помощником для сборщика мебели.

Состоит она следующих компонентов:

1. Зажим и два упора.
2. Подвижный блок.
3. Рычаг – механизм, обеспечивающий передачу высокого усилия.
4. Винт – фиксирует подвижную часть струбцины в необходимом положении.
5. Бегунки – обеспечивают слабый зажим детали.

Зная устройство и принцип действия этого приспособления, можно без проблем изготовить его самостоятельно.

Главное назначение струбцины заключается во временном скреплении элементов мебельной конструкции.

Устройство

После установки струбцины болт фиксируется винтом, который располагается на подвижной стороне зажима. Различают несколько типов лучевых зажимов, в зависимости от того, где они часто применяются: в домашних условиях, в гараже, в столярных мастерских и автосервисах.

Универсальные струбцины

1. G-образные струбцины оснащены винтовым зажимом, который обычно применяется для крепления тяжеловесных и крупногабаритных деталей.
2. F-образные зажимы менее устойчивы, чем G-образные. Главная особенность – широкий масштаб регулировок. С помощи данной модели детали прижимаются к неподвижной поверхности и могут фиксировать одновременно несколько конструкций.

Лучшие пружинные струбцины

Это приспособления для захвата деталей при помощи силы пружины. За счет этого обеспечивается высокая производительность и отпадает необходимость крутить винт в качестве основного элемента. Развод и сведение осуществляются в одну секунду. При выборе важна ширина раскрытия.

Станкоимпорт CS-21.04.10 250 мм — идеален для сварщика

Это лучшая пружинная струбцина для сварщика, потому что она не имеет пластиковых деталей. Разведение губок осуществляется как у пассатижей, благодаря шарниру.

Внутренняя мощная пружина обеспечивает стягивание приемлемой силы. Регулировка сжатия выполняется винтом на торце одной из рукояток, которая ограничивает зазор между губками.

Плюсы:

• компактная длина инструмента 250 мм удобна для ношения в рабочем чемодане;
• корпус полностью металлический;
• ручки выгнуты по форме обхвата ладонью;
• надежное удержание деталей без усилия пользователя;
• губки снабжены металлическими зубьями;
• максимальная ширина захвата 35 мм.

Минусы:

• стоимость от 480 рублей;
• все крепления на заклепках, поэтому самостоятельный ремонт затруднен.

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.
