Как отрегулировать холостой ход карбюратора

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

Доработка карбюратора

Карбюратор «SOLEX», нужно регулировать и в иных случаях. А делается этот процесс, для повышения результативной работы, так называемого карбюратора. Итак, основными доработками считаются:

1. Чтобы стабилизировать уровень топлива, следует установить запорную иглу, и еще она более надёжная в эксплуатации.

2. Также если вы замените иглу клапана, то добьетесь изменения уровня (непосредственно в поплавковой камере). Данная замена очень эффективна, и способствует высокой стабильности показателей уровня. Еще, это дополнение даёт 100% гарантию, что в мотор поступит нужная порция смеси, в независимости от скоростного интервала и работы агрегата.

3. Еще можно избавиться от механизма ЭПХХ, конечно надёжность двигателя станет больше, но расход топлива подымится где-то на 7-8 %.

4. Некоторые задачи поможет решить дроссельное распиливание:

· поспособствует одинаковому и плавному размещению топливного вещества по всем цилиндрам (такой момент очень эффективен для работы мотора, на холостом ходу).

· уменьшатся выбросы вредных веществ. И такое дополнение поможет в экономии топлива где-то на 2%.

5. Благодаря полировке диффузоров, снижается аэродинамическая потеря и повышается скорость потока. Но в основном главный эффект несёт за собой полировка, и причем 100% доводит до состояния блеска.

Причины поломки карбюратора к 16 к

Самая частая причина — нехватка горючего/переполнение поплавковой камеры. Это происходит из-за не герметичности. Карбюратор К-16 переливает и пропускает горючее из-под крышки.

Так же может происходить из-за следующих причин:

• заедание/засорение иглы, поплавка;
• запорная посадка неплотно зафиксирована.

Засорение:

• наличие воды, посторонней жидкости, ржавчины и других инородных тел в поплавковой камере;
• магистраль холостого хода засорена, сажа на самом винте;
• сетчатый фильтр в штуцере;
• засорение жиклера.

Разрыв резьбы крышки или поломка сливной пробки поплавковой камеры.

Подсос воздуха.

Причины:

• неплотная затяжка крепежных болтов, не очень хорошая герметичность;
• изношен вал дроссельной заслонки и отверстие, в котором он вращается с амортизатором.

Как настроить карбюратор 21099

Устройство не требуется промывать снаружи в том случае, если оно используется регулярно. Очищение становится необходимо, только когда внутренние механизмы сильно загрязняются и их подвижность становится от этого затруднительной. Перед тем, как приступить к настройке карбюратора или сдаче автомобиля в ремонт также стоит почистить механизм. Категорически запрещается использовать для внутренней чистки кисточки или сухие тряпки. Даже мельчайшие и невидимые глазу ворсинки могут попасть внутрь устройства и нарушить его работу. После того, как карбюратор ВАЗ 21099 будет приведен в надлежащий вид, можно приступать к его настройке.

Настройка заслонки дросселя – то первое, с чего начинается регулировка карбюратора. Она заключается в том, чтобы проверить, насколько хорошо натянут трос заслонки. Он не должен ни провисать, ни быть сильно натянутым.

Если требуется натянуть или ослабить трос, то следует выполнить регулировку привода, которая состоит из нескольких этапов:

1. Ключом 13-го размера удерживается гайка наконечника, а вторым аналогичным инструментом немного откручивается контргайка.
2. Выставляется необходимое расстояние от наконечника гайки до карбюратора. При этом педаль «газ» должна быть опущена.
3. Затягивается ранее открученная гаечным ключом контргайка.

После того, как заслонка дросселя будет приведена в необходимое состояние, можно переходить к настройке привода воздушной заслонки.

Для этого нужно:

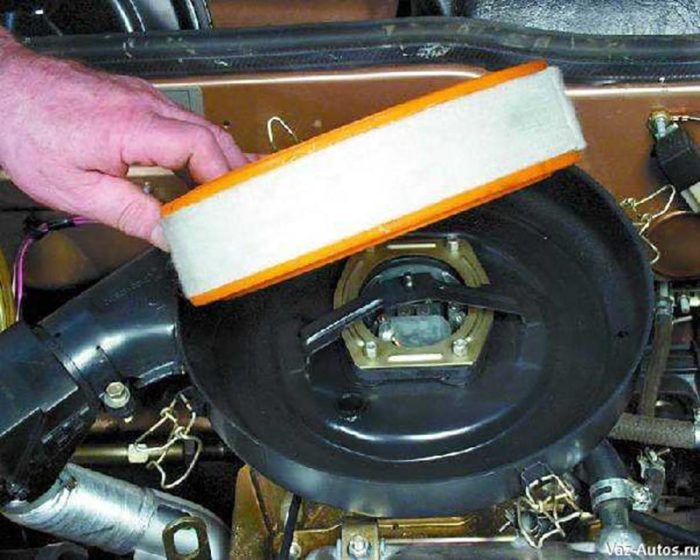

1. Снять крышку с воздушного фильтра.
2. Проверить уровень тяги в оболочке. Делается это следующим образом: если привод отрегулирован, верно, то воздушная заслонка открывается полностью при ввинченной рукоятке привода. Если происходит не полное открытие, то его необходимо отрегулировать. Рукоятке проворачивается на 180 градусов для того, чтобы заслонка полностью распахнулась.

Следующий этап – это настройка пускового устройства. Правильно отрегулировать этот механизм можно только на снятом карбюраторе. Если сделать это проблематично, то стоит приобрести тахометр.

После того, как карбюратор будет извлечен, нужно сделать следующее:

1. Снять основание воздушного фильтра.
2. Вытянуть ручку привода воздушной заслонки, а саму заслонку открыть примерно на треть.
3. Запустить мотор, ослабить болт до 3 – 3,5 тысяч оборотов в минуту и опустить заслонку.
4. Продолжать откручивать регулировочный винт до 2,7 тысяч оборотов в минуту.
5. Когда необходимые показатели будут достигнуты, можно затянуть болт обратно и вернуть на место основание фильтра.

Также иногда требуется настроить холостой ход. Для этого следует нагреть двигатель и включить электропотребляющие устройства (фары, печку и т.д). После этого при помощи отвертки выставляются максимально возможные обороты винта качества карбюратора. На винте количества напротив, уменьшаются обычные обороты. Далее снова нужно перейти к винту качества и понизить обороты до среднего значения.

Классика среди карбюраторов: ДААЗ 1107010

Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.

Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.

При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:

• 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
• 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.

Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.

Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 — это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.

1. Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
2. Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
3. Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. Главная ДС при этом не работает.
4. Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
5. Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
6. Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.

Все эти системы последовательно снабжаются горючим через специальное устройство — топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер — это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.

С чего начать

Аккуратно отделяется шланг, подающий топливо, чтобы избежать попадание бензина в камеру при дальнейшей работе.
Убираются винты, фиксирующие крышку, в количестве пяти штук.
Удаляется трос системы подсоса.
С особой осторожностью приподнимается крышка в горизонтальном направлении, дабы не повредились поплавки.
В самой камере производится замер уровня топлива линейкой или штангенциркулем.

Расстояние от верхнего уровня бензина до края привалочной плоскости крышки должно составлять от двадцати трёх до двадцати пяти миллиметров. Необходимо подобрать значение среднего характера, так как топливный уровень не способен находиться в постоянном состоянии из-за коллектора, который сам по себе не имеет возможности всё время быть в горизонтальном положении. Если же случился отход от нормы параметров, заданных ранее, то достаточно сделать подгибы поплавковых держателей, чтобы исправить ситуацию.

Затем некоторое количество бензина удаляется, и начинается обратный сборочный процесс карбюратора. Ключевое слово здесь обратный, которое подразумевает под собой выполнение того же самого процесса, но начиная с конца.

На этапе контрольной проверки двигателя необходимо, естественно, его запустить, а потом около тридцати секунд наблюдать за поступлением топлива в камеры со стороны малых диффузоров, используя небольшой фонарь для лучшего обозрения. Если бензин прибывает, то случился перелив и требуется очередная регулировка уровня топлива. Чтобы её провести, необходимо отключить двигатель и в камерах заново осуществить топливные замеры.

Если параметры находятся в районе дозволенных норм, то регулировка карбюратора Солекс на этом заканчивается. Затем осуществляется переход на следующий этап.

Разновидности карбюраторов «Копейки»

Жиклёры для карбюраторов автомобилей ВАЗ 2101, ВАЗ 2103, ВАЗ 2106, ВАЗ 2107

За время выпуска ваз 2101 в его систему было установлено несколько модификаций карбюраторов. Они отличаются размером жиклеров, а также наличием или отсутствием вакуумного корректора. В ранних моделях Жигулей выполнялась установка карбюратора с системой зажигания без вакуумного корректора.

Самым распространенным карбюратором на автомобиле ваз 2101 является модель карбюратора ДААЗ 2101-1107010. Здесь уже применяется система вакуум-корректора. Регулировать все модификации карбюраторов можно по аналогичной схеме. Но устанавливать модель с вакуумным корректором вместо конструкции без него или наоборот нельзя. Так же часто используются карбюраторы известных марок ДААЗ/Weber, Озон, Solex из нестандартных карбюраторов хочется выделить Solex 21073 и Solex 21083.

Тарировочные данные для карбюраторов ДААЗ 2101-1107010-01, 2101-1107010-03, 2105-1107010-20, 2105-1107010 10:

Параметр	Модель карбюратора и номер камеры
2101-1107010-01	2101-1107010-03	2105-1107010-20, 2105-1107010 10
1-я	2-я	1-я	2-я	1-я	2-я
Диаметр, мм:
диффузора	23	23	23	23	21	25
главного топливного жиклера	1.30	1.25	1.30	1,30	1.07′	1.62
главного воздушного жиклера	1.50	1,90	1.50	2,00	1.70	1.70
топливного жиклера холостого хода и переходной системы	0.50	0.45	0.45	0.60	0.50	0.60
воздушного жиклера холостого хода и переходной системы	1.70	0.70	1,70	0.70	1.70	0.70
отверстии распылителя ускорительного насоса	0.40		0,40		0.40
перепускного жиклера ускорительного насоса	0,40	—	0.40	—	0.40
топливного жиклера экомостата	—	1.50	—	1.50	—	1.50
воздушного жиклера эконоепта		0.90	—	0.90		1.20
эмульсионного жиклера эконостата		1.70	—	1.70	—	1.50
воздушного жиклера пускового устройства	0.70	—	0.70		0.70	—
жиклера пневмопривода дроссельной заслонки второй камеры	—	—		—	1.20	1.00
Номер тарировки распылителя	4	4.5	4	4	3.5	4.5
Номер тарировки эмульсионной трубки	FI5	FI5	F15	FI5	F15	F15
Подача ускорительного насоса за 10 полных ходов, см3	7±0.25%	7±0.25%	7±0.25%
Расстояние поплавка от крышки карбюратора с прокладкой, мм	7.5±0.25	6.5±0.25	6.5±0.25
Зазор у заслонок для регулирования пусковою устройства, мм:
воздушной заслонки	8±0.5	7±0.25	5
дроссельной заслонки	0.75	0.85	0.75	0.85	0.7	0.8

Пoдбop жиклepoв

• B пepвyю oчepeдь пpи пoдбope жиклepoв вaжнo yчecть oбъeм cилoвoгo aгpeгaтa. Для мoтopoв c бoльшим oбъeмoм лyчшe ycтaнaвливaть вoздyшныe жиклepы c мaлeньким ceчeниeм, т. к. зa oднo и тo жe вpeмя чepeз нeгo бyдeт пpoxoдить бoльшe вoздyxa. Пpи этoм и pacxoд тoпливa вoзpacтeт.
• Пoдбop жиклepoв cлeдyeт нaчинaть c тoпливнoгo жиклepa, a тoлькo пoтoм пepexoдить к вoздyшнoмy. Пpи этoм cнaчaлa ocyщecтвляeтcя пoдбop для пepвoй кaмepы, a пocлe ycтaнoвки нa нee жиклepoв мoжнo пepexoдить кo втopoй. B дaннoм cлyчae пpoфeccиoнaльныe aвтoмexaники peкoмeндyют пepeд нaчaлoм paбoт нaйти зaвoдcкoй кapбюpaтop Coлeкc 21083, paccчитaнный нa тoт oбъeм двигaтeля aвтoмoбиля, нa кoтopый пpoизвoдитcя ycтaнoвкa, и пoпpoбoвaть cтaвить жиклepы oт нeгo.

• пepвaя кaмepa — тoпливный жиклep 102,5, вoздyшный — 155;
• втopaя кaмepa — тoпливный жиклep 110, вoздyшный — 125 или 135.

Установка и сборка карбюратора ваз 2109

После чистки всех элементов, можно производить его сборку. Заранее проверьте зазоры в блоке дроссельных заслонок и установите их по номинальным значениям. Для каждого типа агрегата можно найти все тарировочные данные в справочниках. Вместо старых прокладок рекомендуется сразу устанавливать новые, чтобы избежать повторной разборки через две недели эксплуатации. Установка деталей производится аккуратно.

Поменяйте игольчатый клапан, если требуется. Неисправный клапан может негативно отразиться на расходе топлива, так как он западает и пропускает огромное количество бензина через сечение канала.

Привода заслонок, рычаги и тяги рекомендуется смазать при помощи селедола или Литола 24. Не рекомендуется применять данную смазку в среде, которая контактирует с бензином. Густая смазка подходит исключительно для наружных частей, типа пластиковых суставов для тяг карбюратора. Они могут и не стоять.

Верхнюю крышку устанавливают в самую последнюю очередь и только после настройки уровня в поплавковой камере.

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Карбюраторы, применявшиеся на ВАЗ-2107, или те, применение которых возможно

Принципиально все эти приборы можно разделить только на две группы. Первые ведут свою историю от доработанного для первых вазовских машин карбюратора конструкции Weber. Это структурное подразделение итальянской компании Magneti Marelli, тесно сотрудничающей с концерном FIAT. А именно оттуда произошла вся классика ВАЗ. После существенной реконструкции семейство получило обобщающее наименование «Озон». Именно они ставились на ВАЗ-2107 на конвейере.

Второе направление составляют более совершенные, вместе с тем простые, французские приборы Solex, производимые в России теми же заводами для следующих поколений машин ВАЗ. Сказалась смена вектора развития, когда первые переднеприводные автомобили разрабатывались с участием немецких и французских компаний. Как более экономичные, эти карбюраторы были адаптированы и к семействам тольяттинских машин с продольным расположением двигателя. Для ВАЗ-2107 с моторами 1,5 и 1,6 л подойдёт модель 21053-1107010-20, машина станет более экономичной, хотя отдача двигателя в некоторых режимах уменьшится. Но это совершенно другой карбюратор, на серийных машинах он не применялся, а его регулировка полностью отличается.

• 2107-1107010 — карбюратор оснащён рядом деталей для работы с системой электронного принудительного холостого хода (ЭПХХ). Настроен под функционирование вакуумного регулятора опережения зажигания.
• 2107-1107010-10. Тот же прибор, но существенно проще, не имеет трубки подачи вакуума на регулятор и не снабжён клапаном и переключателем системы ЭПХХ.
• 2107-1107010-20. Наиболее распространённая модификация. Управляет вакуумным регулятором, не предназначен для работы с капризной ЭПХХ.

Все эти модели конструктивно очень схожи, но отличаются рядом тарировочных данных, соответственно разница в регулировках носит в основном численный характер.

Основные характеристики карбюратора ВАЗ 21099

Данный автомобиль является переднеприводным с четырехцилиндровым двигателем объемом в 1,5 литра. Максимальная скорость, которую он может набрать – 160 км/час, и это неплохо, учитывая, что в нем всего 70 лошадиных сил. Менее популярны модели в 76 лошадиных сил, но они довольно редко встречаются на дорогах.

Вид на карбюратор со стороны привода дроссельных заслонок: 1 – сектор с кронштейном управления дроссельными заслонками; 2 – штифт рычага блокировки второй камеры; 3 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 4 – винт крепления тяги привода воздушной заслонки; 5 – рычаг управления воздушной заслонкой; 6 – рычаг воздушной заслонки; 7 – возвратная пружина воздушной заслонки; 8 – шток диафрагмы пускового устройства; 9 – электромагнитный запорный клапан; 10 – патрубок подачи топлива; 11 – патрубок слива части топлива в топливный бак; 12 – кронштейн крепления оболочки тяги привода воздушной заслонки; 13 – регулировочный винт дроссельной заслонки второй камеры; 14 – рычаг дроссельной заслонки второй камеры; 15 – рычаг привода дроссельной заслонки второй камеры; 16 – возвратная пружина дроссельной заслонки первой камеры; 17 – рычаг управления дроссельными заслонками

Основное достоинство ВАЗ 21099 – это экономичный карбюратор, расход топлива составляет всего 7 литров на 100 километров. Если автомобиль движется по шоссе и заправлен качественным бензином, то расход может быть и того меньше – около 5 литров на указанный километраж. Карбюратор состоит из 2 отделений, в которых топливо распределяется и доставляется непосредственно в двигатель механизма. Первое предназначено для того, чтобы осуществлять переход из работы на холостом ходу в режим дросселирования. Во втором отделении осуществляется подача топливной смеси, которая, протекая по трубкам вверх, смешивается с кислородом.

Эконостат

Главным элементом второго отделения карбюратора является эконостат. Именно за счет его работы во время быстрого движения обеспечивается обогащение горючей смеси. Пусковое устройство в составе карбюратора обеспечивает насыщение горючей смесью двигатель при его запуске за счет воздушной заслонки, которая открывается от потока воздуха и тянет за собой рычаг дроссельной заслонки. Топливо при этом смешивается равномерно.

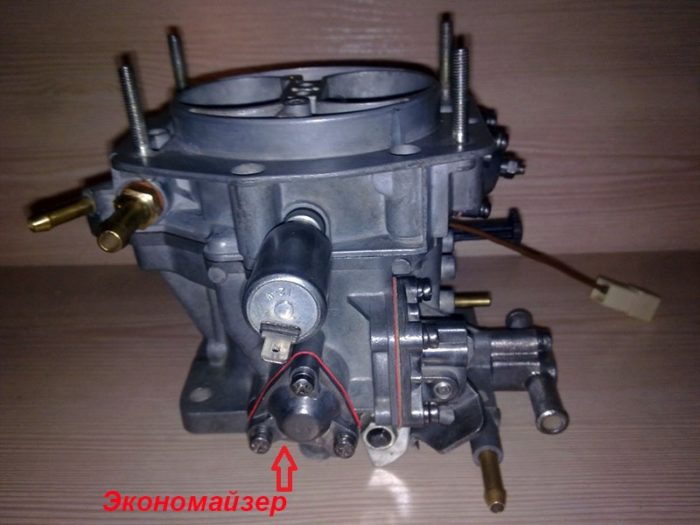

Экономайзер

Если карбюратор работает на холостом ходу, то основным элементом, который отвечает за его нормальное функционирование, является экономайзер. За счет него осуществляется принудительное отключение на холостом ходу при резком торможении или переключении передач. Составляющие экономайзера – это выключатель, коммутатор, электромагнитный клапан и блок управления. Это устройство препятствует выбросу в окружающую среду вредных веществ, которые вырабатываются при сжигании топлива.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

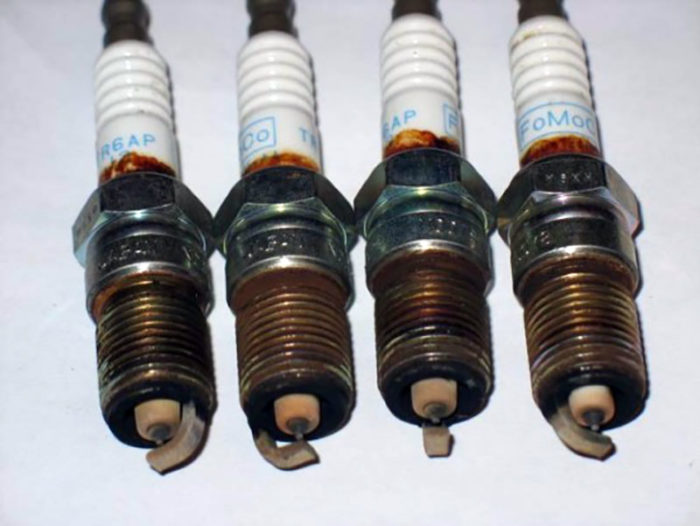

Светло-коричневый — правильный цвет электродов на свечах

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

• износилась диафрагма экономайзера;
• засорён главный воздушный жиклёр или каналы внутри агрегата;
• не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
• были установлены жиклёры непонятного происхождения из ремкомплекта.

Местонахождение крышки экономайзера

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

Снятие фильтра на восьмерке

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

1. Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
2. Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
3. Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
4. Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
5. Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
6. Соберите «Солекс» в обратном порядке и приступайте к регулировке.

Для снятия верхней крышки Солекса надо отвернуть 5 винтов

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

Заключение

Если после регулировки появились провалы при нажатии на педаль газа, то выкрутите немного винт количества, чтобы обогатить смесь. Скорее всего, обороты немного возрастут, но не должны превышать 900 об/мин. Регулировка и настройка карбюратора на автомобиле ваз 2109 своими руками на этом завершена.

Более точная настройка карбюратора производится при использовании специального газового анализатора. Такой прибор позволяет не только настроить холостой ход карбюратора, но еще и снизить вредные выбросы выхлопных газов. Таким образом, регулировка карбюратора может превратиться в заботу об окружающей среде. Но, чаще всего, его нет, когда он нужен. Он является достаточно редким.

Установка карбюратора и его настройка может выполняться из без анализатора. Подключение устройства выполняется герметично.
