Проход дымохода через кровлю из различных материалов: правила и примеры + фото

Обустройство примыканий

Главным нюансом в вопросе, как вывести дымоход через крышу, является создание качественных примыканий, которые не дадут протечек. Также от этого момента зависят и вопросы теплосбережения дома.

Вопрос качественного примыкания возникает и при обращении внимания на тот факт, что большинство материалов кровельного пирога являются легковоспламеняющимися и не должны напрямую контактировать с трубой.

Рассмотрим, как выводятся различные типы дымоходов и организуется примыкание в каждом конкретном случае.

Классический метод с фартуком

Данный принцип является стандартным и подходит практически для всех типов труб и кровельных материалов.

• Пленочные материалы подрезаются в виде конверта и в раскрытом состоянии крепятся к стропильной системе;
• По периметру созданного прохода набивается сплошная обрешетка и стелется дополнительный слой гидроизоляции, который также подрезается конвертом;
• Вокруг созданного отверстия оставляется порядка 10 см для заведения на вертикальные области трубы;
• Размер отверстия подразумевает, что вокруг трубы остается 2-3 см для удобного вывода дымохода;
• Далее, вокруг дымохода делается фартук. Варианты его различны для каждого конкретного случая рассмотрим их ниже.

Исключением является гибкая черепица, для которой специальный фартук не требуется. Он изготавливается из гидроизоляционной пленки, которая просто приклеивается к стенам дымохода. После установки элемента для стока воды вокруг трубы монтируется гибкая черепица.

Для организаций примыканий к кирпичной трубе используется металлический фартук из оцинкованной жести. Фартук заходит на трубу и кровлю. Передний и боковой элементы укладываются поверх кровли, что не позволяет воде попадать внутрь кровли. Задняя деталь укладывается под кровельное покрытие. Верхняя часть фартука помещается в штрабу кирпича и герметизируется.

При организации примыкания к круглой трубе используется труба большего размера. Цель между ними заполняется герметиком, мастикой и цементной смесью. Если зазор велик, то первоначально он заполняется паклей или веревкой, которые пропитаны битумом.

Обустройство примыканий при помощи самоклеящейся ленты

Современное средство для гидроизоляции лента «Вакафлекс» представлено в виде мастики, которая армирована алюминиевой сеткой. На рынок лента поставляет шириной 28 см и прикатывается валиком. Рассмотрим порядок работы с ней:

• Отрезается необходимая длина ленты с учетом припусков 5 см на обе стороны;
• Отрезанная лента сгибается вдоль по типу уголка, где нижняя часть чуть шире верхней (16 и 12 см соответственно);
• Более широкая часть прикатывается к нижней части трубы;
• Узкая часть прикатывается к покрытию. Необходимо натягивать ленту, добиваясь идеального примыкания;
• Припуски подрезаются под углом 45 градусов приблизительно на 1 см и накатываются на трубу.

Таким образом выполняются все примыкания. Далее поверх верхней части ленты монтируются планки с заливкой герметиком. Они предотвратят попадание на край ленты влаги и снега. Крепление планок производится шурупами.

Использование свинцовой полосы

Свинцовая полоса наклеивается подобно самоклеящейся

Важно производить это на сухую и очищенную поверхность при температуре не менее +8°

Нижняя часть вырезается с напусками 10 см по обеим сторонам;
Отрезанная полоса прикладывается к дымоходу так, чтобы на верхнее примыкание пришлось 10 см;
Полосу необходимо профилировать с повторением поверхности под ней движением от центра к краям;
С обратной стороны полосы удаляется защитная пленка и производится приклеивание элемента;
Излишки подрезаются;
Важно уделить особое внимание швам между элементами. Они выполняются с нахлестом материала в 2 см;
После приклеивания полосы простукиваются молотком для точного повторения кровельного материала.

Вывод готовых комплектов

Использование сэндвич-дымоходов  упрощает монтаж трубы через кровлю. Современный рынок предлагает широкий выбор готовых комплектов их различных материалов в зависимости от типа сгораемого топлива.

Комплект сэндвич-труб, который выводится через кровлю, состоит из следующих элементов:

• Дефлектор для усиления тяги благодаря задействованию потоков горячего воздуха;
• Юбка для защиты места прохода;
• Сам кровельный проход в комплекте с фартуком, выводящий трубу через кровлю.

Использование подобных наборов удобно тем, что все необходимые элементы для того, чтобы провести дымоход через крышу, уже есть и необходимо просто установить их на нужных местах.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

• дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
• если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
• если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

• в этом месте намного проще организовать примыкание трубы к кровле;
• благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Определяемся с видом гидроизоляционного материала

Развитие химических производств позволяет сегодня производить большое количество изолетиков для ковра крыши. Какой тип материала выбрать: рулонный, жидкий, порошкообразный? Каким составом он должен обладать, чтобы длительно и надежно защищать дом от проникновения воды под кровлю, особенно в местах выхода на нее трубы?

Гидроизоляцию трубы вместе с основанием плоских крыш проводят с помощью жидких армированных мастик – смесей органических вяжущих веществ с предельно измельченными наполнителями. Состав таких мастик самый разный, чаще всего это битумные смеси горячие или холодные битумно-бензиновые. Сегодня все чаще на рынке встречаются фирменные мастики жидкие или порошкообразные, предназначенные для последующего разведения растворителями, со сложным многокомпонентным составом.

На скатных крышах применяют рулонные мастики, пленочные и нетканые материалы, которые клеятся к основе также с помощью мастик или крепятся с помощью саморезов. К числу рулонных мастик относится всем известный рубероид. В качестве материала для гидроизоляции может быть применена специальная пленка, полиэтиленовая и полипропиленовая, или нетканые синтетические мембраны. Рулонная гидроизоляция имеет много модификаций, позволяющих целенаправленно подобрать ту, которая самым полным образом будет отвечать функциям той или иной кровли.

Качество проведенных работ по гидроизоляции кровли зависит в немалой степени от того, грамотно или нет выполнены стыки, образованные выходом на ее поверхность труб. Именно эти участки нередко выдают непрофессионализм строителей. Исходя из вышесказанного, следует сделать вывод: обращение на этапе работ по гидроизоляции труб и любых выходов на крышу к специалистам поможет избежать лишних финансовых и трудовых затрат в будущем.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

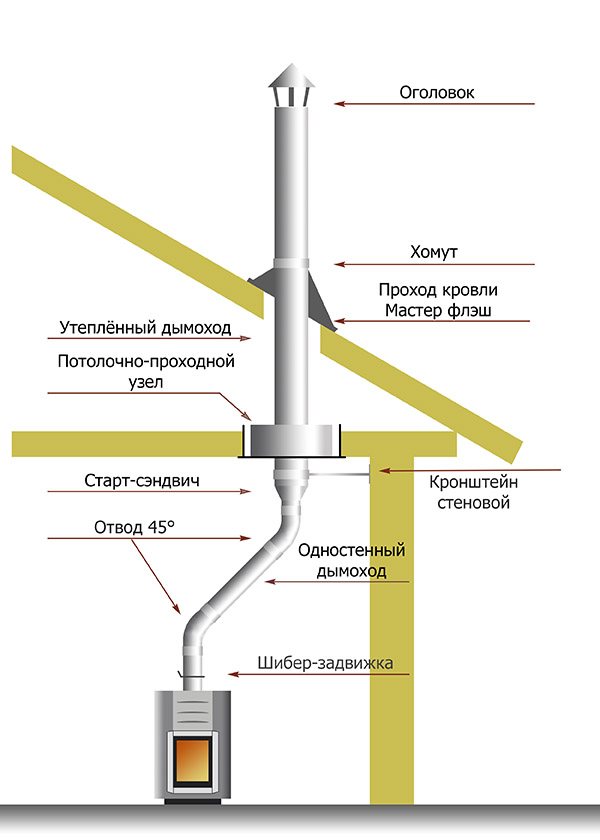

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом.
Затем обмазывают штукатурным раствором или обшивают подходящим материалом

При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости

Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.

В этой ситуации следует учитывать некоторые особенности:

• Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
• Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Отделка дымохода выбор материалов

В число негативных факторов, влияющих на дымоход, входят:

• атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
• перепад температур окружающей среды;
• высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать:

• устойчивость к внешним факторам, износостойкость;
• внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Отделка дымохода на крыше чаще всего выполняется с использованием:

• клинкерного кирпича или плитка;
• штукатурки;
• цементно-волокнистых плит;
• кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Отделка дымохода на крыше при помощи штукатурки характеризуется:

• доступной стоимостью;
• простым монтажом;
• универсальностью (подходит к любым кровельным покрытиям);
• возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

Важные моменты

Гидроизоляцию печных труб, если она нарушилась, можно восстановить несколькими способами: выбор наиболее подходящего зависит от нескольких факторов:

1. Трубу, установленную на шиферной крыше, необходимо освободить от цементного фартука, а затем демонтировать листы шифера, примыкающие к трубе. После проверки состояния трубы на предмет наличия механических повреждений следует изготовить фартук из листового металла. Стыки обрабатываются печной глиной с добавлением портландцемента или огнеупорной мастикой. Теперь можно укладывать на фартук шиферные листы, а затем обмазать их цементным раствором.
2. Для изоляции прохудившихся мест можно использовать наплавляемую изоляцию, но поврежденные шиферные листы также следует заменить.
3. Если труба сооружена из кирпича и первые два вышеуказанных пункта выполнены, достаточно обмазать ее глиняно-цементным раствором.
4. Для кровли из металлочерепицы необходим фартук из того же материала: его можно изготовить с помощью специальных ножниц. Выходы круглых труб можно герметизировать с помощью специальных гофрированных элементов из резины.
5. При большом расстоянии между трубой и коньком используются специальные ленты из битума с металлическими вставками.

Крыша из профилированного листа

Самый распространенный материал для покрытия крыш — профнастил. Несмотря на его высокую прочность, нередко в листах возникает протечка. Чаще это связано с неправильным обустройством дымоотвода. Для повышения эффективности дымоход располагают в вертикальном положении. Сделать отверстие внутри крыши из профилированного листа можно при помощи болгарки.

Прямоугольные и квадратные трубы

Установка:

1. Фартук для трубы изготавливается из стального оцинкованного листа.
2. Из металлической заготовки вырезается четыре планки, которые крепятся со всех сторон дымохода. Оцинкованный стальной лист нужно крепить между нижним дымоходным краем и карнизом.
3. Сверху укладывается профилированный настил. Планки должны плотно примыкать к трубным поверхностям. Нижняя их часть присоединяется к обрешетке, верхняя — крепится непосредственно на дымоход.
4. В конструкции дымоотвода необходимо сделать штробу, в которую вставляется планочный край.
5. Первым делом производится монтаж нижней планки, далее идут боковые, в конце устанавливается верхняя. Все листы должны быть подогнуты один под другой.

В завершение проводится укладка профнастила. Перед непосредственным покрытием кровли место выхода дымохода тщательно изолируется самоклеящейся гидроизоляционной лентой.

Круглая труба

Применяют рулонную гидроизоляцию или фольгированную ленту на основе битума. Кровельная проходка, используемая для дымоходов, устанавливается сверху, путем приклеивания на обрешетку. В качестве уплотнителя используют термостойкий герметик.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки.

Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

• точечные вентиляционные трубы должны располагаться на расстоянии 60 кв. м друг от друга;
• количество вентиляционных труб определяется исходя из сложности конструкции;
• расположение нескольких труб должно выстраиваться по одной линии;
• места вывода вентиляционных труб необходимо плотно изолировать;
• не следует располагать трубу дальше 60 см от конька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

• дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
• длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

• оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
• Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Дабы проверить, верно ли вы выяснили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и удостоверьтесь в надежности ее температуру в конце дня – труба обязана размешаться в «холодной территории», другими словами оставаться в тени в течении практически всего дня.

Подготовительный этап работы

Дабы в ходе установки трубы не появилось сложностей, необходимо заблаговременно подготовить инструменты и место работы. Отверстие из профнастила вырезают в соответствии с следующей технологии:

По окончании определении конфигурации дымохода, намечают, где будет размешаться выход на кровлю. Отметим, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Принципиально важно, дабы все сегменты были одного сечения и доходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы посредством перманентного маркера.
Болгаркой с узким диком по металлу вырезают отверстие, отойдя от намеченной лини несколько сантиметров вовнутрь. Работать с профнастилом направляться бережно и медлительно, дабы край среза был ровным, без зазубрин, об каковые возможно пораниться в ходе вывода трубы.
В углах отверстия необходимо сделать маленькие надрезы, дабы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют железный короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие в короба, расстояние между их стенками должно быть не меньше 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Нужно, дабы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, советуют сэндвич-трубы, каковые складываются из двух теплоизоляционного материала и слоёв металла между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается лишь верно подсоединить трубу и ввести в эксплуатацию дымоход. Дабы вывести дымоход на крышу нужно:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. Посредством клейкой ленты края гидроизоляционной пароизоляционной мембраны и плёнки надежно фиксируют к поверхности дымохода.
• В короб хорошо засыпать керамзит либо уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, исходя из этого они и теплоизолируют трубу и защищают от неожиданного воспламенения древесных элементов стропильной обрешётки и системы.
• Надевают на трубу резиновый либо силиконовый уплотнитель, который защищает от просачивания жидкости в месте вывода. Дабы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
• Надставляют дымоход новыми сегментами до нужной высоты, стягивая места соединений хомутами из оцинкованной стали.
• Затем остается лишь навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает короб и резиновый уплотнитель.

Не опасайтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата либо керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу кроме того начинающему умельцу, основное помнить, что халатное отношение к этому вопросу может привести к утрате и пожару вашего имущества.

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести

Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

Узел примыкания кровли к стене

Таким образом, в месте прокладки  трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Расчёт теплопотерь через кровлюГде расположить дымоход

Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

Примыкание кровли к дымовой трубе
