Пресс своими руками

Примеры конструкций

Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.

Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:

Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости

Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.

На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.

Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс

Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:

Пресс-молот

Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.

Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно  эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.

Устройство рычажных молотов для ударной прессовки

Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.

Гидравлический пресс своими руками

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку

Для бытового использования вполне достаточно сделать универсальный пресс, развивающий давление до 10 тонн. Более мощное изделие требует больших затрат на изготовление и много места, которое в гараже всегда ограничено. Крупные, больше напоминающие промышленное оборудование приспособления, не используются по всем своим возможностям. Большие габариты затрудняют выполнение работ с мелкими деталями, когда требуется высокая точность и аккуратность.

При проектировании необходимо обратить внимание на детали, которые впоследствии определят технические характеристики прибора:

• размеры (ширина, высота, глубина);
• общий вес оборудования, его тип передвижное или стационарное;
• рабочий ход поршня, что определяет предельные габариты обрабатываемых предметов.

В качестве источника создания давления используют изделия с зубчатым или гидравлическим приводом. Первый тип стоит меньше, но и возможности его ограничены. Гидравлические приборы мощнее и производительнее. Можно использовать бывшие в употреблении домкраты, которые потеряли презентабельность, но сохранили работоспособность.

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку. Давление будет оказываться на верхнюю и нижнюю перекладину, а это означает, что они не должны гнуться, а сварочный шов следует дублировать дополнительной диагональной перемычкой. Нижнюю часть рамы необходимо сделать более тяжелой, чтобы она обеспечивала устойчивость и статичность всей конструкции.

Следующим вопросом, с которым нужно определиться, является величина внутреннего проема изделия. Рассчитывается данный параметр с учетом следующих исходных данных:

• Размер подъемника. Измеряется его высота с полностью поднятым и опущенным штоком.
• Максимальный размер детали, которые в перспективе планируется обрабатывать на станке.
• Наличие свободного места в помещении, на полу, в нише, на верстаке.

Оптимальным считается расположение платформы внизу, а надвигание давящей части сверху. Так обрабатываемые предметы проще уложить, их лучше видно, удобнее производить манипуляции с емкостями и жидкостями.

Когда проект завершен и проверен, инструменты и материалы подготовлены, можно приступать к практической части процесса.

Заниматься сварочными работами следует на безопасном расстоянии от строения

Для начала нужно подготовить рабочее место, так как заниматься резочными и сварочными работами в гараже не следует. Копоть испортит внутреннее покрытие, а риск возгорания от искр довольно велик. Поэтому заниматься сборкой следует на безопасном расстоянии от строения. Чтобы делать это с комфортом, можно соорудить небольшой навес, который защитит мастера и инструменты от солнца и осадков.

Сама работа состоит из следующих этапов:

1. Сборка рамы. Осуществляется из швеллера 100х50 мм. Стороны выпиливаются и укладываются на ровное основание. Затем проводится выравнивание по вертикали, горизонтали и диагонали. Для точного выставления углов следует использовать шаблон. Сначала конструкция прихватывается точечной сваркой, затем делается окончательный шов.

2. Присоединение нижней пластины. Она приваривается к нижней раме, придает изделию устойчивость, смещает его центр тяжести книзу.

3. Сборка подвижной полки, на которой будет установлен домкрат. Для фиксации в раме используются полости в швеллере. Поддержание горизонтального положения обеспечивается пластинами с загнутыми краями и боковыми фиксаторами снаружи.
4. Присоединение петель для пружины. Проще всего взять кусок уголка и сделать в нем отверстие соответствующего диаметра. Затем петли привариваются к верхней перекладине и подвижной полке.
5. Установка домкрата. Быстрым и несложным решением считается сварка. Но лучше прикрутить прибор болтами. Так его будет проще отсоединить для проведения ремонта, замены или модернизации пресса.
6. Зацепление пружин. Они должны быть слегка натянуты, чтобы полка с домкратом не опускалась самопроизвольно.
7. Очистка изделия от окалины и грязи. Смазка подвижных соединений, покраска стационарных деталей.

Для простоты работы с предметами мелкого и большого размера можно установить съемный упорный элемент. Он служит для того, чтобы передвигать его по направляющей за счет винтового привода со штурвалом и закреплять рабочую плиту на минимальном расстоянии от штока.

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Как сделать самодельный пресс из домкрата своими руками, чертеж

Шаг	Описание
Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху);2 (крепежные элементы);3 (домкрат до 20 т);4 (пружинный механизм);5 (подвижная конструкция);6 (стопор);7 (приспособление для регулировки);8 (поперечная конструкция);9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Стаканный гидравлический домкрат
Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

• Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
• Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Балки изготавливаем с открытыми гранями

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Крепление опорной балки

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Увеличиваем число пружинСовет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Основной элемент самодельного пресса

Почему для изготовления самодельных прессов применяют именно гидравлический домкрат? Связано это с принципом действия такого устройства, построенным на одном из основополагающих законов физики. Согласно этому закону, жидкость, в отличие от газа, под воздействием на нее давления не сжимается и, соответственно, не уменьшает свой объем. Гидравлический домкрат дает возможность без потерь мощности передавать на подлежащий обработке объект усилие, прикладываемое пользователем такого приспособления.

Конструкцию гидравлического домкрата составляют два цилиндра и поршни разного диаметра. Разработана она таким образом, что усилие, создаваемое устройством на своем рабочем органе, намного превышает то, которое пользователь такого устройства прикладывает к его элементу управления. Это позволяет применять домкраты гидравлического типа для подъема грузов, отличающихся даже очень значительным весом, а в случаях, когда такое устройство устанавливается на гидропресс, – создавать с его помощью большую силу сжатия. Немаловажным является и то, что КПД гидравлических домкратов может доходить до 80 %, что является очень хорошим показателем.

Устройство переносного пресса с нижним расположением домкрата

Между тем, если вы решили изготовить своими руками пресс на основе гидравлического домкрата, принимайте во внимание и недостатки, которыми обладают грузоподъемные устройства данного типа. Наиболее серьезный недостаток гидравлического домкрата заключается в том, что при его использовании невозможно точно установить высоту, на которую опускается шток такого устройства

Если при подъеме груза данный недостаток не является особенно критичным, то при использовании гидравлического домкрата в роли основного рабочего органа пресса после каждого рабочего цикла давление в камере домкрата необходимо стравливать, чтобы потом заново подвести шток устройства к обрабатываемой детали.

Чертежи

Перед началом работы над созданием гидравлического пресса настоятельно рекомендуется составить чертеж. Размеры всех деталей конструкции должны полностью совпадать, иначе при первом же использовании агрегата, конструкцию поведет в сторону.

Фото чертежей гидравлического пресса можно легко найти в интернете.

Пошаговая инструкция для самостоятельного создания гидравлического прессовочного оборудования.

Одним из основных действий, связанных с изготовлением гидравлического пресса своими руками является подготовка рамы. Она имеет название «станина» и именно внутри нее будет находиться будущий пресс. Ее прочность должна иметь некоторый запас, так как давление внутри станины осуществляется в обе стороны (и вверх, и вниз), поэтому существует вероятность того, что раму разорвет.

Первое, что необходимо сделать: нарезать все основные детали конструкции согласно чертежным данным. Нужно просверлить отверстия в конструкции. Далее устанавливается специальная пластина с помощью сварки.

Следующим действием является сборка модели. Монтирование домкрата в конструкцию – последний этап изготовки конструкции.

Для конструирования более надежной системы рекомендуется использовать швеллер и монтажные углы, а для более устойчивой работы пресса можно добавить переносную опорную балку.

Таким образом, самостоятельное создание пресса – это увлекательное занятие, которое не только позволит сэкономить на покупке нового оборудования, но и подогнать такие параметры как габариты и мощность инструмента под собственные потребности.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

пресс начнет давить одновременно вверх и вниз

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

1. Расспресовка.
2. Прессовка.
3. Штамповка.

К горизонтальным:

1. Правка.
2. Рубка.
3. Сгибание.

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаЕсли вы планируете свой мини автосервис или просто ремонтировать машины самостоятельно, то смело можно приобретать гидропресс для сайлентблоков или сделать его самостоятельно.

При разработке агрегата, нужно учесть следующие параметры:

1. Размеры.
2. Массу.
3. Установку манометра.
4. Рассчитать параметры станины.
5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Совет! Самое простое устройство, выполненное самостоятельно делается из простого гидродомкрата с обычным ручным насосом.

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

1. Вес.
2. Параметры поршня.
3. Параметры станины.
4. Размеры оборудования.

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

1. Основание.
2. Стол.
3. Силовой каркас.
4. Привод (механический или ручной).

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

• Предварительно обработанные доски.
• Уголки .
• Рейки из металла для прочности.

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

• Основа для установки всех узлов.
• Основная часть крепления к лобовине.
• Для пресс короба ходовой элемент.
• Транспортный подборщик.
• Камера, цилиндрической формы, с прессом и коробкой передач.

Совет! Основное внимание в модели стоит обратить на мотоблок. Чем мощнее механизм, тем больше будет скорость вращения

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Нижняя и верхняя балки должны иметь одинаковое сечение. Отличаются элементы лишь конструктивным исполнением. Для выполнения нижнего опорного элемента используются два швеллера, которые следует обратить ребрами наружу. Их необходимо приложить по разные стороны относительно стоек и приварить к центральной их части посредством применения вставок из уголков или толстой арматуры.

Фиксация балки на стойках осуществляется путем использования стальных массивных пальцев. Под них следует выполнить ряд просечек круглого сечения на разной высоте с параллельным размещением в вертикальных швеллерах. Диаметр отверстий должен соответствовать сечению болтов.

Еще одним конструктивным элементом изготовленного своими руками гаражного пресса гидравлического является пружинный механизм, благодаря которому домкрат возвращается в первоначальное положение при открывании перепускного клапана. Для этого подойдут простые пружины для доводки дверей, которые можно приобрести в хозяйственном магазине.

Пружины, используемые для доводки дверей, обеспечивают работу переставной опорной балки возвратного механизма.

Усложняет задачу верхняя прижимная балка, которая имеет значительный вес, вследствие чего пружина может не сжаться. Выйти из положения можно путем увеличения количества пружинных элементов до 4-6 шт., что приемлемо для сделанного своими руками пресса настольного гидравлического. Можно также использовать более мощные элементы, предназначенные для дверей, что более актуально для напольных установок.

Если верхняя колодка отсутствует, пружины крепятся к штоку домкрата. Фиксация выполняется при помощи шайбы, у которой внутреннее отверстие больше, чем регулировочный винт штока, но меньше, чем диаметр поршня. Пружину следует крепить посредством двух небольших крайних отверстий с фиксацией к верхней балке таким же способом. Пружина может устанавливаться не строго вертикально. Излишки длины элемента могут быть компенсированы ее наклонным расположением.

На заметку! Для крепления пружины также можно использовать приваренные крючки.

Из чего собирать пресс

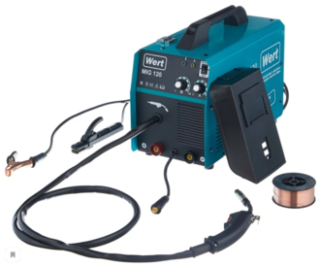

Для сборки пресса потребуются сварочный аппарат

Для большинства водителей гараж является мастерской, в которой выполняются не только работы по ремонту автомобиля. Там часто проводятся те или иные монтажные мероприятия, связанные с какими-то усовершенствованиями в доме или на даче. А это предполагает наличие достаточно серьезного арсенала, рассчитанного на все случаи жизни.

Для сборки пресса потребуются такие инструменты:

• сварочный аппарат;
• углошлифовальная машина;
• рулетка;
• полировальный аппарат для металла;
• уровень;
• угольник;
• электрическая дрель;
• гаечные ключи;
• отвертки;
• керн;
• перфоратор;
• малярная кисть;
• маркер.

Из материалов нужно приобрести:

• электроды;
• диски для болгарки;
• уголок 40х40 мм;
• швеллер;
• уголки;
• гидравлический домкрат в рабочем состоянии;
• средство против коррозии;
• акриловая краска;
• мощные пружины (2);
• крепления, если изделие настенное.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Устройство самодельного пресса для гаража: характеристика конструкции

Перед тем как сделать пресс гидравлический, следует определиться с типом установки. В зависимости от этого оборудование может быть настольным или напольным. Первый тип инструмента располагается на верстаке, а второй размещается на специальном пьедестале. Такие прессы отличаются габаритами, грузоподъемностью. Сделанный своими руками пресс настольный гидравлический обеспечивает усилие до 12 тонн, а для напольного устройства это значение достигает 25 тонн.

Настольная конструкция является более устойчивой, мобильной. Благодаря небольшим размерам она не занимает много свободного пространства. Такой пресс используется для обработки небольших заготовок.

Напольный гидравлический пресс характеризуется большими размерами и большим весом. Для его установки понадобится сооружение специальной платформы. Такой станок справится с обработкой крупных элементов из металла, разборкой и сборкой сложных узлов.

Пресс гидравлический для гаража изготовленный своими руками может иметь вертикальное или горизонтальное исполнение.Обратите внимание! Для расширения функциональных возможностей напольного гидравлического пресса его следует укомплектовать электродвигателем.

Можно сделать сложную конструкцию, которая будет эксплуатироваться для выполнения широкого спектра задач. Однако изготовление такого варианта займет много времени и потребует использования специализированных инструментов и техники. В качестве гаражного гидравлического пресса лучше сделать ручную модель, оснащенную гидравлическим насосом и приводом. Такая конструкция является двухскоростной, ее поршень характеризуется мобильностью.

Изготовленный своими руками пресс гидравлический для гаража может иметь горизонтальное или вертикальное исполнение. Первый тип устройства применяется для правки, рубки и гибки отдельных элементов из металла. Вертикальное оборудование предназначено для распрессовки и запрессовки деталей. Сделанный своими руками гидравлический пресс для макулатуры приобретает все большую популярность.
