Расчет арматурной сетки по площади

Базовая длина анкеровки

Прямая анкеровка и с лапками применяется лишь с арматурой периодического профиля. Гладкие растянутые прутья крепят петлями, крюками, приваренными поперечными элементами, анкерными устройствами. Крюки, петли и лапки мастера не советуют использовать для сжатой арматуры (кроме гладкой, которая иногда подвергается растяжению).

Рассчитывая длину анкеровки арматуры, учитывают класс стали, профиль, сечение, прочность бетона, напряженное состояние монолита в зоне анкеровки, способ анкеровки и конструктивные особенности.

Формула для расчета базовой (оптимальной) длины анкеровки, призванной передавать усилия в стали с полным расчетным показателем сопротивления Rs на бетон:

Тут:

• Asи us – площадь поперечного диаметра стержня и периметр сечения, которые высчитывают по номинальному диаметру
• Rbond – сопротивление по расчетам сцепления арматурных прутьев с бетоном, которое принимается равномерно по всей длине анкеровки и высчитывается по формуле Rbond= η1η2Rbt

η1 – коэффициент, который зависит от вида поверхности арматуры:

• Гладкая (класс А240) – 1.5
• Периодический профиль, холоднодеформируемая арматура (класс А500) – 2.0
• Периодический профиль, термомеханически упрочненная и горячекатаная (классы А300-500) – 2.5

η2 – коэффициент, который зависит от диаметра арматуры:

• Диаметр меньше или равно 32 миллиметрам – 1.0
• Сечение 36 и 40 миллиметров – 0.9

Расчетная длина анкеровки стержней высчитывается по формуле: Тут:

• lo,an– базовая длина анкеровки
• As,cal, As,ef– площади поперечного диаметра арматуры
• а – коэффициент влияния на показатель напряженного состояния бетона, прутьев, конструктивных особенностей изделия в зоне анкеровки

Определение коэффициента а:

• Прутья периодического профиля, прямые концы, а также гладкая арматура с петлями/крюками (без устройств для растянутых прутьев) – 1.0
• Сжатые стержни – 0.75

Длина анкеровки может быть уменьшена в соответствии с диаметром и числом поперечной арматуры, а также величиной поперечного обжатия бетона там, где осуществляется анкеровка.

2 Вес метра прутков, производимых по стандартам под номером 5781 и 10884

Сколько весит один метр стальных горячекатаных стержней ГОСТ 5781, а также допустимые отклонения от номинальных значений этой величины, можно посмотреть в Табл. 1 данного стандарта либо в приведенной ниже таблице. Данные в последней взяты из этого ГОСТа. Следует отметить, что номер профиля (то есть номинальный диаметр) рифленых стержней соответствует номинальному размеру равных по величине площади сечения (поперечного) гладких прутков. Это относится ко всем рассматриваемым арматурным изделиям: ГОСТ 5781, 10884, Р 52544 и 31938.

Вес прутков

То есть у продукции с периодическим профилем фактический диаметр (можно посмотреть в данных стандартах) немного больше, чем указывают для нее, но при этом ее площадь сечения и масса 1 м такие же, как у гладкой арматуры с тем же номером профиля. Поэтому в нижеприведенных и таблицах вышеуказанных ГОСТов даны параметры как для гладких, так и рифленых прутков, потому что их характеристики идентичны.

Таблица 1. Масса 1 м металлопродукции стандарта 5781 и допускаемые отклонения от нее

Согласно Табл. 5 стандарта 5781 прутки в зависимости от класса производят диаметрами, мм:

В скобках даны размеры, по которым арматуру изготавливают по согласованию заказчика с производителем.

Данная информация о диапазоне диаметров каждого класса выпускаемой арматуры стандарта 5781 может оказаться очень полезной при ее приобретении. Так, при отсутствии маркировки на прутьях в ряде случаев можно будет косвенно судить по диаметру о классе изделий и их принадлежности именно к этому виду арматуры, а не ГОСТ 10884 либо Р 52544.

Для выяснения теоретического номинального веса 1 метра арматуры, производимой по ГОСТ 10884, согласно этому стандарту, необходимо использовать Табл. 1 из ГОСТ 5781 для выше рассмотренных горячекатаных металлоизделий. То есть для термомеханически упрочненных стальных изделий Aт400–Aт1200 массу 1 м п. можно посмотреть в вышеприведенной Табл. 1. Допустимые отклонения от номинального веса этого проката тоже такие же, как для проката стандарта 5781.

Согласно Табл. 4 стандарта 10884 прутки в зависимости от класса производят диаметрами, мм:

Зная об этом, можно в случае отсутствия на приобретаемой арматуре маркировки косвенно судить о ее классе, а также принадлежности к изделиям именно стандарта 10884.

5 Стандартная и допускаемая протяженность изделий ГОСТ 31938

Всю композитную полимерную арматуру этого стандарта (далее АКП) производят с номинальными диаметрами в пределах 4–32 мм. Как правило, ее изготавливают в виде стержней. Однако этим стандартом также допускается производство и поставка АКП диаметром 4–8 мм в мотках либо барабанах. Прутки выпускают только мерной длины со стандартной протяженностью в пределах 0,5–12 м. При этом строго регламентирован шаг длины. Он должен составлять 0,5 м. А вот длина может быть и другой. Стандартом 31938 допускается производство АКП с большей, чем обычная стандартная, протяженностью.

Фактическая длина мерных прутков может отличаться от указанной стандартной в пределах регламентируемых этим ГОСТом допусков, указанных в следующей таблице:

Требования ГОСТа: арматура В500, особенности ее изготовления

Арматуру А500С с успехом используют в сжатых элементах. При этом качество бетонирования повышается благодаря сокращению количества металлоконструкций в колоннах. Профили можно использовать в проектах, где указаны сечения классов АІ и АІІІ. Аналогом же универсальной арматуры А500С может выступать арматура В500.

Арматура B500С по химическим и технологическим характеристикам сырья и строения соответствует европейским стандартам. Главное преимущество – гибкость. Высокая степень пластичности арматурных конструкций препятствует разрушениям построек. Арматурную продукцию данного класса в Российской Федерации производят согласно ГОСТ Р 52554. Она предназначена для возведения сооружений из облегченного и утяжеленного бетона.

Такие строения эксплуатируют в агрессивных средах. Арматуру используют как в виде самостоятельных стержней, так и в каркасах и сварных изделиях. B500С по характеристикам является эффективным заменителем арматур с маркировкой A400, A400C, A240. Арматура B500С имеет такие основные параметры:

Арматура класса В500 соответствует всем европейским стандартам.

• выпускается в соответствии со стандартами Евросоюза, что дает возможность использования на европейском оборудовании;
• не скручивается благодаря отсутствию лампасов;
• удлиняется на 1,4%, выдерживая нагрузку свыше 3%;
• характеризуется отличной свариваемостью.

Что касается ценовой политики, то она различная и зависит от характеристик арматуры и объема требуемой продукции.

Вес погонного метра

На вес арматурных изделий влияют различные факторы, среди которых наиболее существенными являются следующие:

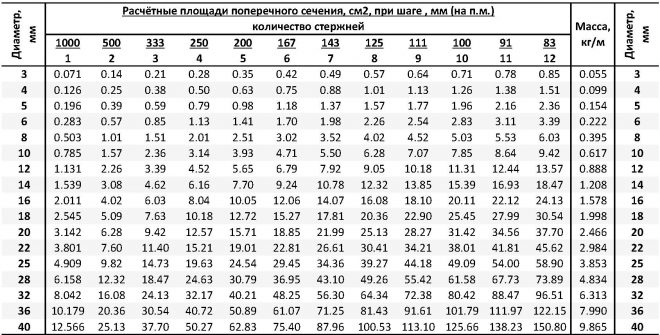

Расчётные площади поперечного сечения арматуры

• диаметр металлического стержня;
• разновидность поверхности – гладкая либо с поперечным рифлением;
• класс металла.

Российские специалисты для расчёта веса металлических изделий применяют специально разработанные таблицы, основа которых – ГОСТ Р-52544. В соответствии с данным Госстандартом, вес погонного метра арматуры 12 составляет 0,888 кг.

Без применения специальных таблиц рассчитать вес арматуры не составит большого труда. Вес равен объёму тела, умноженному на средний удельный вес. Объём рассчитывается по формуле: площадь сечения, умноженная на длину. Согласно стандартам, за единицу измерения принимается метр.

Таким образом, площадь сечения = Пи * радиус в квадрате (радиус равен половине диаметра). S = 3.14х0,0062 = 0,00011304. Соответственно вес = 0,00011304х7850 = 0,8874, где 7850 – стандартный показатель среднего удельного веса двенадцатимиллиметровой арматуры.

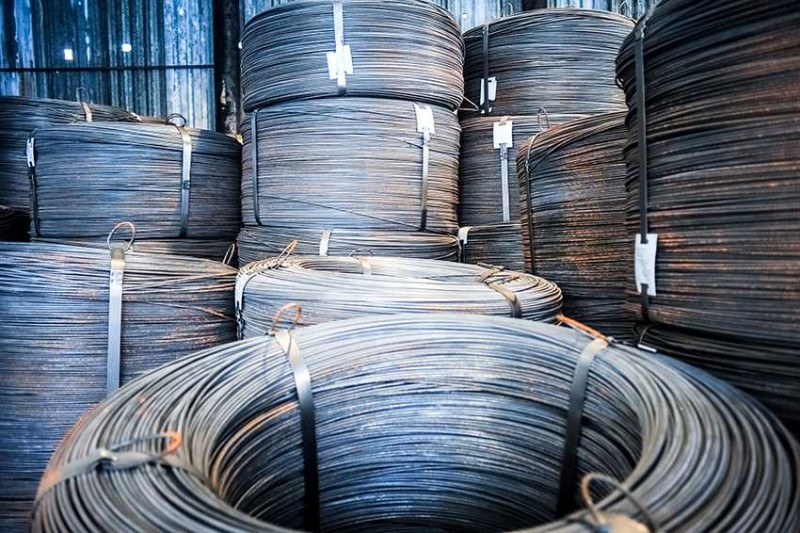

Упаковка, транспортировка, хранение

Требования установлены межгосударственным стандартом ГОСТ 7566-94, а особенности применимые только к этому классу продукции указаны в ГОСТ 5781-82:

Стержни упаковывают в связки массой до 15 тон, перевязанные проволокой или катанкой. В отдельных случаях, по согласованию с потребителем масса одной упаковки ограничивается 3 или 5 тоннами. К каждой связке прикрепляется ярлык с обозначением класса арматурной стали А1 или маркировка по пределу текучести — А240.

Для изделий из стали класса А1 специальных требований по окраске концов стержней, как для продукции более высокого класса не предусмотрено.

При хранении и транспортировке металлопроката применяют защиту от коррозии в соответствии с ГОСТ 9.014.

Область применения

Ещё одна важная характеристика арматуры А3 (А400) – рисунок, текстура её ребристого покрытия. Кольцеобразный, без скосов обеспечивает наилучшее сцепление её с бетоном. Отдалённо он напоминает винтовую канавку шпильки лишь с той разницей, что канавка вьётся вокруг штыря и возле самой себя (от витка к витку). Выпуклости и вогнутости арматуры параллельны и не сообщаются между собой, не соединены в единую канавку, что полностью исключает не только выкручивание забетонированного стержня, но и его какое-либо движение. Арматура с право- и/или левозаходной рифлёной поверхностью с продольными боковыми рёбрами несколько проигрывает безрёберной арматуре, но и стоит немного дешевле. А400 не позиционируется как основа для каркаса многоэтажных домов из-за не вполне идеальных свойств (по сравнению с А500 и более высокопробными сериями). В качестве основы для одно- и малоэтажных домов, хозпостроек она подойдёт как наименее затратный вариант.

Стержни арматуры А400 производятся на основе горячекатано-холоднодеформирующего метода. По ГОСТу и на основании СНиПа, поверхность не содержит разрывных и раскаточных (микро) трещин, прокатных дефектов, заката и рваной бахромы (насечки, выбоины и заусенцы). Строить с такой арматурой каркасно-монолитные высотные дома и здания нельзя из-за заниженного предела текучести – даже 7- или 9-этажный дом может покоситься через несколько лет, став аналогом Пизанской башни.

Однако продукция А400 помогает усилить имеющийся фундамент, прихватить по углам стены одноэтажной постройки, в которой появились трещины, чтобы исключить дальнейшее разрушение уже имеющегося объекта. Многие владельцы старых дачных домов, став обладателями потрескавшегося строения, вначале усиливают конструкцию, установив уголковый профиль толщиной от 7 мм по углам и стянув его при помощи отрезков арматуры диаметром от 14 мм. Это даёт им выиграть время для проведения дальнейших реанимационных мероприятий, направленных на усиление постройки – после этих действий она не развалится.

Арматура А400 годится для создания плит межэтажных перекрытий, закладки фундамента под одноэтажную постройку любого назначения, изготовления заборов и ограды, установки столбов. Рифлёная поверхностная структура обеспечит сцепление с бетоном с весьма приличным запасом прочности.

Лучшие производители

Чаще всего арматуру классов А500 и А500С закупают в стране, где она будет использоваться. Ведущими производителями на территории России являются:

• ОАО «ОЭМК»;
• ООО «Новоросметалл»;
• ОАО «НЛМК-Урал»;
• СЗАО «ММЗ» (Молдавия);
• ООО «АЭМЗ»;
• ООО «ТД БМЗ»;
• ПАО «АрселорМиттал Кривой Рог»;
• ОАО «Северсталь»;
• ОАО «ЕВРАЗ ЗСМК».

Данный список был составлен на основе мнений покупателей и профессионалов. У этих производителей конструкции сделаны из высококачественного металла, они соответствуют всем нормам и правилам по подготовке материалов, надзору и отправке арматуры потребителю. Именно это даёт гарантию на то, что стержни прослужат свой срок и даже больше.

Таблица арматуры. Санкт-Петербург

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:

Арматурная проволока

Арматурные канаты

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Условные обозначения + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

Варианты применения

Различают два основных типа размещения арматуры в строительстве — поперечный и продольный. Первый служит для предотвращения образования трещин в местах опор и лучшей связки, второй — для поглощения вертикальной напряженности конструкций, помогая распределить нагрузку. Вся строительная арматура делится на такие разновидности:

• Рабочая — задачей является поглощение усилия растягивающих нагрузок и противодействие внешним факторам, влияющим на конструкцию.
• Монтажная — вид предназначен для формирования каркасов и крепления рабочих прутов.
• Распределительная — предназначена для равномерного приема нагрузки между прутами.
• Хомуты — предотвращают растрескивание бетона в местах крепежей.

Монтаж может быть как сварным, так и производимым посредством скрутки

Для того чтобы определить тип монтажа сортамента, необходимо обратить внимание на его маркировку

https://youtube.com/watch?v=Ec4zlo3izYE

Сортамент арматуры А3

В большом разнообразии в нашем каталоге представлена арматура ГОСТ 5781-82. Вы подберете необходимый вид металлопроката, так как у нас продаются изделия всех размеров: от ф6 до ф36, различного веса — от 0,222 до 7,99 (за метр). Вы найдете продукцию по нужным вам параметрам быстро и в необходимом количестве.

Арматура ГОСТ 5781-82, изготовленная из различных видов стали, служит для выполнения разных задач армирования конструкций. Мы стремимся удовлетворить потребности каждого заказчика, поэтому предлагаем широкий ассортимент, из которого вы обязательно выберете нужный товар.

Арматура АТ800

Арматура АТ800 — это горячекатанный стальной пруток, который изготавливается из различных видов стали. Эти изделия востребованы при армировании фундамента, железобетонных конструкций различного назначения. Как и арматура ГОСТ 5781-82, этот вид металлопроката придает им дополнительные прочностные характеристики, а также делает более надежными, долговечными.

В зависимости от ваших целей, вы можете размещать арматуру АТ800 в различных позициях. Продольное расположение позволяет значительно сократить риск появления наклонных трещин. С другой стороны, такая позиция служит для регулировки растягивающего напряжения: металлические изделия берут на себя какую-то часть от общей нагрузки на бетон.

При поперечном расположении вероятный риск появления наклонных трещин минимизирован. Арматурная сталь в такой позиции служит для связки бетона сжатой зоны.

Арматура АТ800 — менее популярный, чем арматура ГОСТ 5781-82 вид металлопроката, однако также пользуется большим спросом. О наличии товара на нашем складе узнавайте у менеджеров компании «МЕТАЛЛ-ЭНЕРГИЯ». Если на данный момент продукции нет, мы в короткие сроки закажем и доставим вам партию.

Краткие данные об арматуре

Общие параметры и технические данные по арматуре регламентируются ГОСТ 5781-82. Арматурный прокат существует гладкого и периодического профиля. При этом диаметр самих стержней колеблется от 5,5 до 40 мм. Горячекатання круглая сталь с диаметром от 45 до 270 мм, не применяется в обычном строительстве, но существует.

Использование этих стальных элементов лежит в армировании конструкций железобетона (стандартных и предварительно напряженных), как при изготовлении сборных конструкций на заводе, так и при производстве монолитных работ на стройплощадке.

Обозначение арматурного проката принято указывать символом А, с дальнейшим описанием класса арматуры и необходимых диаметров. В зависимости от способа изготовления и прочностных характеристик арматуру делят на:

• свариваемую, с добавлением индекс С к шифру;
• стойкую коррозии растрескивания при напряжении, с добавлением индекс К;
• несвариваемую, без какого-либо индекса;
• соответственно нестойкую обозначенной выше коррозии, без какого-либо индекса.

Выглядит шифр арматуры следующим образом: А400С Ø12. Цифры после грифа А, означают класс арматуры. Так, арматурный прокат А240С имеет гладкий профиль, а прокат А300С, А400С, А500С, А600, А600К, А800, А800К, А1000 – периодический профиль.

На строительную площадку арматура поступает, чаще всего, в пачках с указанным весом, длиной 6 или 12 метров. Дальнейшая обработка по нуждам строительства происходит на специальных резочных станках, либо ручными абразивными инструментами. Категорически запрещается выполнять сваривание арматурных изделий при армировании перекрытий и вертикальных несущих конструкциях, это ослабляет показатели стали.

В случаях, когда сваривание арматуры предусмотрено проектом, оно выполняется в специальных условиях, строго по ГОСТ. Стандартно арматурные соединения скрепляют вязальной проволокой.

Добавить комментарий

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками.

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления.

К таким параметрам принадлежат:

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

На заметку! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику.
