Размеры плит перекрытия по госту таблица жби

Габаритные размеры железобетонных плит перекрытия

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

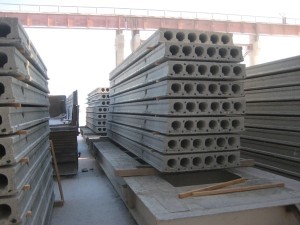

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м 2 , размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

• 1П – однослойное железобетонное изделие – не более 12 см.
• 2П – аналогично предыдущему, но толщина составляет уже 16.
• 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
• 2ПК – то же самое с сечением пустот до 14.
• ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

• ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
• 51 – длина в дм, то есть 5,1 м.
• 15 – ширина в дм – 1,5 м.
• 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м 2 .

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

Наименование	Параметры, см	Цена, рубли
ПК 21.10-8	210х100х22	2 800
ПК 21.12-8	210х120х22	3 100
ПК 25.10-8	250х100х22	3 300
ПК 25.12-8	250х100х22	3 700
ПК 30.10-8	300х100х22	3 600
ПК 30.12-8	300х120х22	4 000

Описание и характеристики плит перекрытия

Плиты перекрытия – это конструктивная единица строений. Располагается она всегда горизонтально, воспринимая такие же нагрузки и частично перенося их на вертикальные элементы здания.

Купить плиты перекрытия не составляет труда. Товар типовой, предназначен для быстрой сборки зданий. Их постояльцы  ценят плиты перекрытия за надежность и одновременно неприхотливость.

Блоки дюжат без ухода за ним, игнорируя возгорания, задерживая воду, пары и газы. К тому же, перекрытия сохраняют в помещениях тепло и изолируют от шума.

Материал перекрывающих плит – железобетон. Он относится к композитным, то есть неоднородным, полученным человеком, а не созданным природой. Однако, составные плит натуральны. Матрицей служит цементно-песочный состав, а попросту бетон. Наносится он на арматуру, усиливающую блоки, принимающую на себя часть нагрузок.

ГОСТ плиты перекрытия обязывает быть из бетона марки F-200 и выше.  Они ориентированы на суровый климат. Номенклатура начинается с F-50 и идет через 50 единиц, заканчиваясь маркой F-500.

Нормы предъявлены и противостоянию сжатию. Оно у плит перекрытия (ПК) от 22,5. При этом, плотность бетона равна 2 000-2 500 кило на куб, а прочность – 262 килограмма на квадратный сантиметр.

Стандартная толщина плиты перекрытия – 0,22-0,31 метра. Ширина блоков от 1 до 1,8 метров. В длину плиты бывают и 2,1 и 9,2 метра. Однако, основная классификация блоков касается их строения и способов монтажа.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Основные положительные и отрицательные моменты использования плит

Другие преимущества, которыми отличаются разного размера многопустотные плиты перекрытий:

1. Внутренние сквозные отверстия можно использовать для прокладки разного рода коммуникаций и при этом не придётся подготавливать для них специальные штробы.
2. Повышенная устойчивость железобетонных изделий к колебаниям влажности и температуры окружающей среды.
3. Способность противостоять вибрационным нагрузкам, что даёт возможность применять плиты для строительства зданий в регионах с повышенной сейсмической активностью. При соблюдении норм строительства здание способно выдержать толчки амплитудой 8-9 баллов.
4. Ровная поверхность панелей облегчает проведение внутренних отделочных работ после завершения строительства.
5. Минимальная подверженность многопустотных изделий усадке.
6. Повышенная стойкость бетона к проявлению коррозионных процессов.

Используя плиты перекрытия можно сэкономить время на строительстве.

Помимо перечисленных преимуществ, строители также выделяют и тот факт, что при применении пустотелых плит перекрытия отпадает нужда в монтаже дополнительных опорных стоек. Несмотря на такое количество преимуществ, плиты также имеют и некоторые негативные стороны.

Так, большой вес бетонной плиты приводит к тому, что потребуется дополнительно использовать в строительстве грузоподъёмную технику. Вследствие того, что нужно заказывать манипулятор, во-первых, необходимо обеспечить ему достаточного размера строительную площадку, во-вторых, нужно будет внести в смету статью дополнительных расходов.

Кроме того, прежде чем начинать строительство, понадобится вычислить несущую способность пустотных плит перекрытия и прикинуть возможную максимальную нагрузку. При этом обязательно нужно учитывать величину воздействия как статического, так и динамического характера, а также вычислить нагрузочную способность стен.

Обратите внимание! Прежде чем формировать перекрытия из пустотных панелей, предварительно требуется забетонировать армопояс, расположенный по контуру коробки. Чтобы предупредить промерзание плиты, изнутри отверстия в торцевых углах заделываются с помощью утеплителя и цемента.
Плиты пк устойчивы к изменениям влажности и температуры

Ребристые плиты перекрытия

Армированные РПП, обладая высокими прочностными характеристиками, способны выдерживать как статическую, так и динамическую нагрузки. В РПП могут присутствовать технологические полости (например, для обустройства вентиляции или освещения). Наличие специальных петель упрощает погрузку/разгрузку и установку плит.

Высота РПП составляет либо 300 мм (их используют при возведении торгово-развлекательных комплексов, бассейнов, актовых и спортивных залов), либо 400 мм (их применяют при сооружении промышленных объектов). О длине и ширине изделий читайте ниже.

Маркировка и размеры

Состоит она из буквенно-цифрового сочетания:

1-ая группа обозначает наименование плиты и ее типоразмер. ПГ – плоская плита, ПВ/ПОВ – с отверстиями для обустройства вентиляции, ПС/ПФ/ПОС/ПОВ – для проведения освещения, ПОЛ/ПЛ – под сброс кровли. Для РПП, имеющих толщину 300 мм, длина изделий всех трех типоразмеров одинакова: она составляет 5650 мм. Отличаются плиты только шириной: для П1 – это 2985 мм, для П2 – 1485 мм, а для П3 – 935 мм (ГОСТ 21506-87, введенный в действие 01.01.1988 года). Для РПП, имеющих высоту 400 мм, существует девять типоразмеров: 1П1, 1П2, 1П3, 1П4, 1П5, 1П6, 1П7, 1П8 и 2П1. Первые шесть опираются на полки ригелей и являются напряженными, так как имеют арматурное усиление; седьмой и восьмой такие же, только не усиленные. Девятый типоразмер – это плиты с опорой на верхнюю часть ригеля каркаса сооружения (его габаритные размеры: длина – 2950 мм, ширина – 1485 мм).

На заметку! Длина плит типоразмеров 1П1, 1П3, 1П5 и 1П7 одинакова: 5550 мм.  Ширина же равна 2985 мм, 1485 мм, 935 мм и 740 мм соответственно. Длина изделий типоразмеров 1П2, 1П4, 1П6 и 1П7 идентична и составляет 5050 мм. Ширина же равна 2985 мм, 1485 мм, 935 мм и 740 мм соответственно (ГОСТ 27215-2013, введенный в действие 01.01.2015 года).

2-ая группа обозначает максимальную нагрузку, которую плита может выдержать; класс напрягаемой арматуры и вид бетона, который использовался при изготовлении изделия.

На заметку! Если плиту изготовили из легкого бетона, то в маркировке присутствует буква Л.

• 3-я группа обозначает наличие шахт для обустройства вентиляции или вентиляторов. Если в маркировке указана цифра 1, то диаметр отверстия составляет 400 мм, 2 – 700 мм, а 3 – 1000 мм.
• Также может содержаться дополнительная информация (например, устойчивость к землетрясениям).

Так, например, маркировка П3-1АтVЛ означает, что это плита третьего типоразмера (то есть, она имеет длину 5650 мм, а ширину 935 мм); с напрягаемой арматурой класса АтV, а изготовлена она из легкого бетона.

Достоинства и недостатки

Плюсы:

Использование при производстве изделий материала высокого качества.
Длительный эксплуатационный срок (до 20 лет и больше).
Относительно невысокая стоимость.
Меньшая звукопроницаемость (по сравнению, например, с ППП).
Прочность и надежность (это обеспечивается наличием не только продольных, но и поперечных ребер жесткости)

Особенно это важно для регионов с повышенной сейсмичностью.
Подобные плиты отличаются высокими показателями устойчивости не только к механическим воздействиям, но и климатическим. То есть, возможность использовать РПП и при -40 градусов по Цельсию, и при +50, а также в условиях агрессивных сред.
Простота монтажных работ, а также их безопасность.
Высокий класс огнестойкости.

Единственным минусом является необходимость прибегать к помощи грузоподъемного оборудования для монтажа ребристых плит перекрытия ввиду их большого веса (даже изделий небольших габаритов).

Почему многопустотные плиты?

Эти плиты относительно легки, пустотелость снижает их удельный и общий вес.

Многопустотные плиты перекрытия

Это уменьшает затраты на возведение фундамента, несущих конструкций стен при строительстве многоквартирного или частного дома.

При использовании пустотных плит структурные шумы снижаются относительно монолитных перекрытий. Значит, при использовании таких плит потребуется меньше изоляционных «прокладок» для обеспечения звукового комфорта в помещениях.

Пустотные плиты изготавливаются на заводах по выпуску бетонных конструкций.

Стандартные условия производства на предприятии обеспечивают соответствие произведённых бетонных плит требованиям ГОСТ.

Для производства плит, размеры которой по высоте составляют 220 мм, используется конвейерная технология. На специальном столе устанавливается опалубка (форма) и пластиковые трубы для образования пустот. В технологические отверстия на торцах опалубки пропускается арматура или арматурный канат. Механизмы натяжения, присоединённые к противоположным концам формы, в которой отливается плита, «напрягают» растяжением стержни или канаты. Объем опалубки заполняется цементным раствором. «Сырая» плита отправляется на вибростенд. На вибростенде бетон уплотняется, из него выдавливается воздух и избыточная влага. Извлекаются пластиковые трубы, сформировавшие продольные полости. После этого плита укрывается теплоизолятором и отправляется в паровую баню на следующий этап передела. Плита отвердевает при семидесяти градусах тепла, т. е. при самой оптимальной температуре для формирования прочного цементного камня.

Безопалубочные многопустотные плиты перекрытия

Применение высокопрочной и точно изготовленной опалубки гарантирует размеры плиты, определённые ГОСТ.

Какие ещё технологии применяются при изготовлении пустотных плит?

Облегченные плиты перекрытия

Для облегчённых плит перекрытия, размеры которых по высоте составляют 140 мм, разработаны технологии непрерывного литья. Конвейер позволяет получить плиту – ленту длиной до 200 метров.

Затем электропилой с алмазным диском эта лента разрезается на стандартные плиты, размеры которых определены ГОСТ или на плиты, размеры которых указаны в требованиях заказчика.

Строительство – опасная вещь. Говорят, что лётные наставления писаны кровью. Но разве ГОСТ или СНиП не писаны теми же чернилами?

Если заказчик закажет плиты, параметры которых не соответствуют их несущей способности, ответственность за возможные последствия ляжет на него.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями

Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

Виды (марки) пустотных плит

Многопустотные плиты в настоящее время производятся по двум технологиям – старой и новой.

Старая техника изготовления – опалубочная. Формы для пустотных плит перекрытия заливаются бетоном, который уплотняется с помощью высокотехнологичного вибрационного оборудования. Плиты перекрытия, изготовленные по данной технологии, отличаются продольными большими пустотами круглой формы диаметром до 16 см. В зависимости от вида плиты в ее пустотах разрешается прокладывать инженерные коммуникации. Например, обустраивать канализационные сети и стояки.

Фото: форма для заливки пустотных плит перекрытия опалубочным способом

Новая безопалубочная технология изготовления ЖБИ плит перекрытия заключается в непрерывном формировании изделия на специальных автоматизированных конвейерах. В этом случае бетон подается в специальные слипформеры, обеспечивающие его уплотнение. Затем заголовки плит подвергаются тепловой обработке.

После того, как бетон набрал свою прочность, готовые ЖБИ многопустотные плиты можно нарезать на требуемые размеры под любым углом. Железобетонные изделия, изготовленные безопалубочным способом, отличаются точными геометрическими параметрами и гладкой поверхностью, что обеспечивает снижение затрат на проведение отделочных работ.

Видео: изготовление многопустотных плит безопалубочным способом

По старой опалубочной технологии изготавливаются стандартные и облегченные железобетонные пустотелые плиты перекрытия. Стандартные ПК плиты перекрытия толщиной 220 мм применяются при строительстве производственных, общественных и многоэтажных жилых зданий и сооружений, тогда как облегченные ПНО плиты толщиной 160 мм используются преимущественно в малоэтажном строительстве.

Стандартная маркировка плит перекрытия

Маркировка пустотелых плит перекрытия осуществляется в соответствии со стандартами, регламентированными ГОСТ 23006. Марка плиты имеет буквенно-цифровое обозначение, в котором зашифрованы основные технические характеристики многопустотной плиты: длина, ширина, а также ее несущая способность.

ВАЖНАЯ ИНФОРМАЦИЯ! Часто размеры ЖБИ плит перекрытия округляются в большую сторону на 10-20 см. То есть при указанной ширине конструкции 12 дециметров в маркировке, реальная ширина может составлять на 10-20 см меньше.

Маркировка других плит перекрытия происходит аналогичным образом – первые буквы в марке обозначают название изделия:

• ПБ – пустотная плита, изготовленная безопалубочным способом;
• ПНО – пустотная плита облегченная толщиной 160 мм, изготовленная по опалубочной технологии;
• ПК – круглопустотная плита, произведенная по опалубочной технологии.

В некоторых случаях к маркировке ЖБИ плит перекрытия жет быть добавлена следующая информация:

• a – в технологических отверстиях на торцах плит имеются уплотняющие вкладыши;
• t – в производстве ЖБИ изделий использовался тяжелый бетон;
• AtV – для армирования плит перекрытия использовалась преднапряженная арматура.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

• на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
• второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
• третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от  140 – 203 мм. Нормируются также следующие габариты:

• длина, которая может составлять 1,68–12 м,
• ширина, изменяемая в пределах 0,98–1,48 м;
• толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

• буквы и цифры, характеризующие геометрические параметры и вес;
• коэффициент, отражающий несущую способность;
• тип и класс арматуры;
• тип и марку бетона;
• дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры —  от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Возможности применения строительного материала

Бетонные плиты перекрытий широко используются в промышленном и частном строительстве при сооружении зданий различного назначения. Их использование позволяет получить надежную и долговечную конструкцию, способную выдерживать большие механические нагрузки, не теряя своих качественных характеристик.

Продукция из железобетона используется при выполнении ряда работ, а именно:

Применение монолитной плиты для бассейна

• укладка фундамента;
• обустройство тоннелей;
• сооружение эстакад;
• создание балок обвязочных;
• сооружение основы под краны и прочую тяжелую строительную технику;
• воздвижение перекрытий в жилых и коммерческих постройках;
• создание парапетов;
• устройство дна в каналах под коммуникации;
• сооружение опорных подушек;
• строительство лестничных маршей и пр.

Монтаж плит перекрытий невозможен без применения специальной техники, что обусловлено большим весом и крупными габаритами изделий.

Такелажные работы

Перемещение плит перекрытий на стройплощадке

Погрузка, разгрузка и перемещение блоков по строительной площадке производится благодаря наличию на изделиях закладных петель, предназначенных для зацепа крючков тросов. В том случае, если на изделиях отсутствуют крепежные элементы, необходимо заранее продумать альтернативный способ их перемещения.

Как правило, оптимальным решением является применение специальных захватных устройств (кондукторов). Перекрытия, неоснащенные петлями, имеют трапециевидное сечение, а на боковых поверхностях изделия имеются выступы, за которые и фиксируются захваты кондуктора.

Складирование бетонных перекрытий

С целью сохранения качественных характеристик и целостности, необходимо соблюдать и правила содержания изделий из бетона на строительной площадке. Продукция должна находиться строго в горизонтальном положении, категорически недопустимо погружение железобетонных плит в грунт, которое влечет растрескивание перекрытия. Также нельзя укладывать плиты друг на друга, необходимо выложить по торцам подкладки.

Схема складирования плит перекрытия

Рекомендации по работе с бетонными изделиями

Профессиональные строители рекомендуют строго придерживаться правил по укладке плит перекрытий, ведь пренебрежение рекомендациями ставит под угрозу долговечность и безопасность эксплуатации конструкции.

Порядок выполнения работ по монтажу:

Схема монтажа плит перекрытия

• Приготовление цементного раствора.
• Установка крана в рабочую позицию, подготовка к подъему.
• Нанесение раствора на участки опирания (слой – 2-3 см).
• Перенос изделия на место установки.
• Проверка надежности опоры изделия на несущую конструкцию.
• Опускание перекрытия.
• Проверка горизонтальных швов.
• Заполнение пустот цементным раствором.

При сооружении конструкций, предполагающих большие весовые нагрузки, необходимо позаботиться об улучшении несущей способности. Для этого расстояния между плитами перекрытия необходимо не только заполнить цементным раствором, но и дополнительно армировать. По наружному периметру конструкции стоит оборудовать монолитный пояс (ширина – минимум 5 см). Арматурный каркас нужно выполнить из двух металлических стержней и уложить вертикально.

По такому же принципу укрепляют и стыки между плитами, расположенные внутри перекрытия. Таким образом, все конструкционные элементы перекрытия связываются в единый монолитный блок. Несущая способность существенно повышается: для монолитных бетонных конструкций – на 40%, а для ячеистых перекрытий – на 100%.
