Как сложить печь своими руками из кирпича: пошаговое руководство для правильной укладки печи из кирпича в доме

Как сделать Буслаевскую печь

Буслаевская печь (шведка) – конструкция, идеально подходящая для небольших домов, дач и загородных коттеджей. От классической русской печи отличается тем, что присутствует встроенный в нее кухонный очаг и вытяжка.

Несмотря на небольшие габариты, такая печь очень эффективно отапливает двухуровневые помещения за счет нижнего обогрева.

Изготовить такую печь для дома помогут чертежи с порядовкой и описанием каждого этапа.

Необходимые материалы и инструменты:

  • полнотелый кладочный кирпич (красный) 382 штуки;
  • огнеупорные кирпичи – 43 штуки;
  • дверцы для топки и поддувала;
  • плита чугунная со съемными конфорками 70 х 40 см;
  • духовой шкаф – 20 х 30 х 50;
  • задвижки;
  • колосник;;
  • 2 метровых уголка 4,5 х 4,5 см;
  • 4 метровых полосы 4 мм;
  • 4 полосы 25 см толщиной 2 мм;
  • 1 полоса 35 см толщиной 3 мм;
  • металлический жаропрочный лист 30 х 28 см;
  • чугунная плита;
  • кельма (мастерок) – для укладки раствора;
  • расшивка;
  • молоток-кирка;
  • лопата для раствора;
  • скоба;
  • правило
  • трамбовка;
  • швабровка.

Схема Буслаевской печи

Фото 6 Схема Буслаевской печи

В видео подробная информация о порядовке и закладке каждого ряда

Видео 2 Подробная инструкция по кладке печи

Не рекомендуется заменять полнотелый кирпич клинкерным. Для увеличения ресурса печи и завершения стиля используйте изразцы – их потенциал исчисляется веками, легко демонтируется и может повторно использовать для украшения печи.

Фото 7 Печь с изразцами

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

  • А) подпечная часть;
  • Б) ниша;
  • В) шесток;
  • Г) горн;
  • Д) душниковая часть;
  • Е) щит;
  • Ж) задвижка;
  • З) труба дымохода;
  • И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Особенности использования

Печь проста в эксплуатации. Для разогрева изделия нужно сделать следующее:

  • Загрузить паллеты в дровяную печь. Газовая и электрическая модели подключаются к газоводу и электросети соответственно.
  • Просушить ТЭН после простоя в электрической печи. Остальные виды можно сразу включать.
  • Выбрать нужный режим программы.
  • Разогреть дымоход в течение 6-7 минут.
  • Проконтролировать показатели термостата. Температура поддерживается автоматически в большинстве современных моделей.

Если печь используется для готовки, нужно открыть крышку и погрузить в камеру листы с кухонной утварью. После окончания прибор отключается. Не следует держать его в работоспособном состоянии более часа.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

  1. Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.

  2. Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
  3. Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
  4. Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.

    Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.

  5. Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

  • отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
  • отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Делаем фундамент и выбираем кирпич для постройки печи

Если печка относительно небольших размеров строится в уже эксплуатируемом доме с плиточным бетонным фундаментом, допускается монтировать ее прямо на имеющееся основание. На пол из бетона нужно будет только постелить рубероид.

Сделать это можно самому по такой схеме:

  1. Размечаем на полу место под будущую печку из кирпича.
  2. Снимаем отмеченную часть напольного покрытия и выкапываем в земле под ним котлован (его глубина должна составлять около полуметра).
  3. На дно ямы помещаем слой песка (примерно 10 см) и сверху – щебня (толщина такая же), утрамбовываем получившуюся «подушку».
  4. Ставим дощатую опалубку для фундамента по периметру котлована (над уровнем основного напольного покрытия ее возвышают где-то на 11 см).
  5. Половину ямы под печной фундамент заливаем смесью из песка, щебня и цемента, ждем, когда она застынет.
  6. Заливаем вторую половину котлована раствором (после того, как предыдущий состав в яме надежно схватится), который желательно делать более «тонким» (добавьте в него чуть больше воды).

Основание для отопительного устройства

После этого необходимо тщательно разровнять фундамент правилом и подождать около месяца до того момента, как он прочно застынет. А в это время можно выбирать и закупать кирпич, помня о том, что от его качества зависит долговечность печки.

Для кладки используют огнеупорные, керамические, шамотные и специальные печные кирпичи, а также изделия ручной формовки. Все эти материалы следует выбирать по маркировке, которая указывает на их прочность. Кирпичную печь в доме следует сооружать из специальных изделий марок М150–М200, имеющих:

  • однородный цвет;
  • прямые грани с отсутствием сколов и трещин;
  • геометрически правильную форму;
  • размеры 11,3х6,5 либо 23х12,3 см (желательно покупать кирпичи именно с такими параметрами, так как большинство порядовочных схем разрабатываются под них).

Специальные печные кирпичи

Допускается использовать не печной кирпич, а шамотный. Но будьте готовы к тому, что печь из шамотного материала будет не только быстро нагреваться, но и быстро остывать. Снаружи шамотные изделия облицовывают керамическим кирпичом. Это делать обязательно. Такая отделка рекомендована и для отопительных конструкций, сооруженных из специального печного кирпича.

Обустройство основания для кирпичной печи

Когда кладем печь своими руками, в первую очередь обеспечивают расстояние между дымоходной трубой и перекрытием кровли, равное минимум 15 сантиметров. Потом можно приступать к разметке фундамента, который должен превышать параметры печной конструкции во все стороны на 15 сантиметров.

Лучше его сформировать при обустройстве общедомового основания. Чтобы печь служила долго, ее фундамент не должен быть связан с основанием домовладения. Дело в том, что их естественная усадка отличается по причине разной степени нагрузок.

Сначала котлован заливают бетоном, а потом фундамент под печь возводят из кирпичей. Предварительно ставят деревянную опалубку.

Когда основание готово, его верхний уровень должен быть ниже напольной поверхности на 19 сантиметров. Фундамент не сооружают для камина, но выполняют расчет нагрузки на пол верхних этажей. Основание непременно гидроизолируют, используя рубероид или толь.

Ход кладки рядов

Сооружение печи начинается с монтажа направляющих стоек. К ним крепится опалубка – деревянный ящик без дна. Она нужна для того, чтобы кладка получалась ровной. Опалубка рассчитана на несколько рядов: когда их завершают, ее поднимают наверх. Также с ее помощью создаются своды и арки, правда, для этого используется опалубка полукруглой формы, а не в виде ящика. Когда кладка будет выше груди, придется работать на помостах.

Когда все готово, необходимо выбрать способ порядовки для кладки отопительных печей и технологию строительства. Популярны два варианта установки блоков — тычковый и ложковый. Свое название они получили в зависимости от того, какая часть кирпича смотрит наружу. Есть еще один способ — постельный, когда кирпичи устанавливаются на ложок либо тычок, но он ненадежен. Чтобы избежать проблем, рекомендуется следить за толщиной шва: он должен быть не меньше 5 мм.

Этапы укладки

Рассмотрим подробнее этапы кладки печи в доме на примере шведки. Первый слой кирпича самый важный, его укладывают строго с соблюдением уровня. В месте, где располагается камера зольника, кирпич не кладут. Между камерой и лицевой стороной печи будет располагаться поддувало, блоки за ним стесывают под углом, чтобы облегчить выгребание золы. Перед поддувалом кладут трехчетвертовый кирпич.

Второй и третий ряды кладут после того, как закрепят поддувало. В остальном они аналогичны первому

Важно, чтобы высота третьего ряда совпадала с высотой дверцы поддувала. В четвертом ряду устанавливается дверца для чистки ходов своими руками, непосредственно за ней выкладываются и сами ходы

Ряд кирпичей сверху перекрывает дверцу поддувала.

С каждым последующим рядом отверстие зольника сужают. На пятый ряд кирпичей устанавливают колосниковую решетку. Поверх шестого ряда над поддувалом монтируют дверцу топочной камеры. Необходимо, чтобы ее высота совпадала с высотой девятого ряда.

Первые десять рядов изготавливаются из огнеупорного кирпича, следующая надстройка делается из обычного строительного материала. Поверх кирпичей десятого ряда кладут варочную поверхность. В следующих рядах ходы для движения нагретого воздуха плавно переходят в отвод для дыма. Более подробная схема порядовки печи определяется конфигурацией и назначением конструкции.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

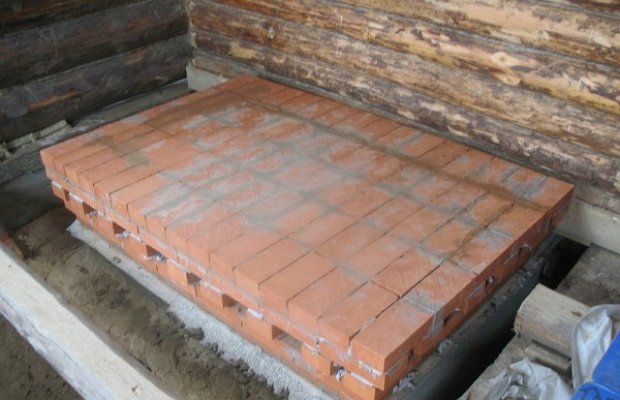

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

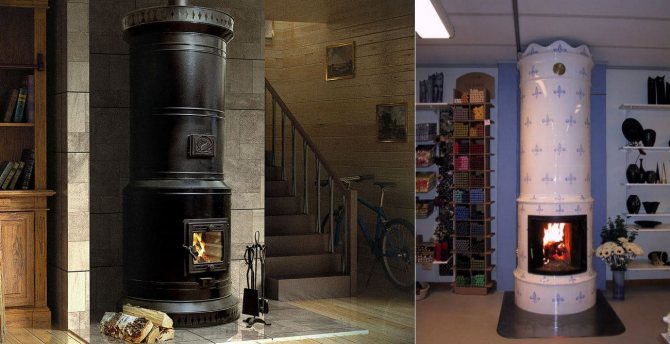

Как сделать печь-грубу своими руками

Печь состоит из следующих частей:

  • Топочник — рабочая камера, в которую загружается топливо. Оборудуется дверцей.
  • Поддувало — камера, пристраиваемая ниже топки. Служит для улучшения тяги. Здесь также прикрепляется дверца для регуляции подачи воздуха. Между топочником и поддувалом устанавливается колосниковая решетка.
  • Дымоход — труба для отвода углекислого газа из жилья. Оснащается дверцей для чистки сажи и заслонкой.
  • Дымооборот (конвектор) — вертикальные (иногда горизонтальные) каналы, по которым проходят горячие газы из топочника. Они соединяют топливник с дымовой трубой и накапливают тепловую энергию.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

  • Глину на сутки замачивают в холодной воде.
  • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
  • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

  • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
  • В случае, когда на пробе образовались трещины более 2 мм — раствор не годен.
  • При глубине трещинок до 2 мм — раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
  • Если поверхность пробы не потрескалась или покрылась мелкой сеткой — такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Делаем печь на дровах для дома: Инструкция по постройке печи из кирпича

Такая печь оптимальна для отопления двух комнат или дома площадью 30-40 кв.м.

Печь имеет три дымовых канала, расположенных вертикально. Их протяженность более четырех метров. Имеет два режима топки — летний и зимний.

Для работы приобретаем:

  • керамические кирпичи полнотелые марки М175 — 400 штук;
  • кирпичи огнеупорные – 20 штук (ШБ8);
  • плита двухконфорочная чугунная 70х40 см;
  • задвижки 28х18 см – 2 штуки;
  • дверца топочная 27х30 см;
  • поддувальные дверцы 2 штуки 15х16 см;
  • инструменты для кладки (мастерки, емкости для растворов и т.д.).

Сооружаем фундамент для печи и приступаем к выкладке первого ряда. Он наиболее важный, так как задает габариты печи. Толщина вертикальных швов не более 8 мм.

Второй ряд: производим перевязку начального ряда и закладываем основу под противопожарную разделку.

Третий ряд: формируем камеру для сбора золы и устанавливаем дверцу поддувала.

Четвертый ряд: продолжаем строительство камеры для сбора золы. А в дальнейшем топочную камеру будем футеровать шамотным кирпичом. В этом же ряду производим крепеж прочистной дверцы и формирование нижнего горизонтального канала.

Пятый ряд: поддувальную дверцу перекрываем одним цельным кирпичом, так как ее длина всего 14 см. Продолжаем строительство горизонтального канала и противопожарного разделения между печью и стенами дома.

Шестой ряд: делаем перекрытие прочистной дверцы и горизонтального нижнего канала. При этом мы видим образующиеся два вертикальных дымовых канала 12х12 см.

Обозначим левый канал цифрой 1 (будет напрямую соединяться с дымовой трубой), правый – цифрой 3 (длинный канал для прохода газов и обогрева печи в зимний период). Размеры отпускного канала 25Х12 см.

Седьмой ряд: продолжаем формировать каналы и устанавливаем топочную дверцу.

Восьмой ряд: перевязываем ряд номер семь и формируем второй вертикальный канал печи.

Ставим задвижку летнего хода. Если ее открыть, дым напрямую будет поступать в трубу, не перегревая помещение чрезмерно. Если задвижку закрыть, дымовые газы будут поступать в канал номер 3 и проходить по длинному пути, прогревая всю конструкцию печи и, соответственно, помещение.

Девятый ряд аналогичен восьмому. Подготавливаем подпорку для установки замкового перекрытия топочной дверки.

Десятый ряд: перекрываем топочную дверцу и соединяем канал 1 и канал 2. Здесь будет происходить переход дымовых газов из второго канала в первый при топке в зимнем режиме.

Из шамотного кирпича выпиливаем прорези для решетки колосника и укладываем внутрь печи. Заднюю стенку изолируем минеральной ватой.

Продолжаем кладку стенок печи и укладываем колосниковую решетку.

Далее производим футеровку печи шамотом.

Достраиваем перевал.

Производим укладку чугунной плиты 40х70 см. (11 ряд).

Сначала плиту укладываем на кирпичи «насухую», производим карандашную разметку периметра плиты. Болгаркой выпиливаем выемку в кирпичной кладке для плиты. Глубина углубления 10-15 мм. Укладываем уплотнитель (асбестовый шнур). Сверху кладем плиту. Проверяем ее горизонтальность.

12 ряд: делаем трехканальный отопительный щиток.

13 ряд перекрывает предыдущий и так далее до 18 ряда. В 18 ряду устанавливаем вторую задвижку. 19 ряд – продолжаем строительство. 20-21 ряд: перекрываем все каналы, кроме первого. 22 ряд: начинаем строительство дымовой трубы.

Такие печи на дровах из кирпича способны быстро обогреть помещение, и пригодны для приготовления пищи. После завершения строительства актуально сделать отделку печи натуральным или искусственным камнем, керамической плиткой или произвести штукатурку поверхности.

Печка своими руками для отопления дома

На протяжении длительного времени печки для обогрева дома являются традиционными отопительными конструкциями и с ними по многим параметрам не могут сравниться не только котлы, но и разные другие обогреватели. Они обеспечивают «живое» тепло, кроме этого, их отличает практичность и неприхотливость в использовании твердого топлива. К тому же, построенная печка своими руками прослужит долгие годы.

Печки для отопления частного дома считаются идеальным выбором для загородной недвижимости. Качественно созданная отопительная конструкция способна обеспечить жильцам комфортное пребывание в каждом из помещений здания. «Как сделать отопление в частном доме — советы специалистов».

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

  1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
  2. Второй ряд представляет собой основы для стенок зоны опечья.
  3. Третий ряд – стенки опечья (3/4 кирпич).
  4. Четвертый ряд – опора подпечка.
  5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
  6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
  7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
  8. Стены оплечья состоят из кирпичей этого ряда.
  9. Стены печи и стены холодной печурки выкладываются в этом ряду.
  10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
  11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
  12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
  13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
  14. Стенки шестка и горнила.
  15. Стенки шестка и горнила.
  16. Стенки шестка и горнила.
  17. Сложить опоры для свода варочной камеры.
  18. Складывается из огнеупорного кирпича сводом.
  19. Стенки шестка.
  20. Стены шестка. Заполнить прощелины песком.
  21. Кладка горнила, начало самоварника.
  22. Конец перекрышки. Установка душника.
  23. Каналы самоварника и перетрубья.
  24. Те же каналы.
  25. Дополнительный канал для вьюшки.
  26. Те же каналы.
  27. Установка полудверки.
  28. Перевязка швов и те же каналы.
  29. Перевязка швов и те же каналы.
  30. Перевязка швов и те же каналы.
  31. Соединение трубы и душника.
  32. Установка задвижки.
  33. Кладка трубы.

33+ кладка трубы.

Как работает кирпичная печка на дровах

Кирпичные печи собирают тепло и постепенно распределяют тепло по помещению. Дом маленькой площади обогревается от 15 до 24 часов. Через дымоходную трубу уходит дым благодаря естественной тяге. Комнату, в которой установлено отопительное оборудование, следует регулярно проветривать. Заслонка на главной трубе закрывается для прекращения тяги.

Оптимальным для топки будет использование сухих дров. В приемном отсеке необходимо очищать золу. При пользовании оборудованием обычно не возникает проблем.

Не рекомендуется использовать в качестве топлива различные бытовые отходы или стройматериалы, которые вредны для здоровья.

Кирпичные конструкции имеют некоторые недостатки:

  • Очищение дымохода около 2 раз в год;
  • Нужно подкидывать дрова вручную;

Выполнять строительство печи необходимо только из качественных материалов, которые отвечают всем стандартам. В ином случае оборудование может плохо обогревать помещение или же появится запах дыма в доме.

Если печь возводится из 450 кирпичей или больше, то необходимо устроить фундамент. На основании дома можно установить отопительное оборудование, если оно изготавливается в виде целой плиты. Отдельный фундамент устраивают без привязки к основанию.

В основном фундамент для кирпичной печи делается по стандартной схемеИсточник nastroike.com

По плану дома выбирается место для монтажа отопительной конструкции при строительстве дома. В уже эксплуатируемом доме проектируют расположение оборудования так, чтобы дымоход находился между балками перекрытия. Он должен находиться на расстоянии 1 метра от стропил.

Дымоходная труба должна быть выше кровли минимум на 0,5 м. Чем ближе располагается труба к коньку, тем выше она должна быть.

Видео описание

Немного о секретах применения кирпичной печи в доме в следующем видео:

Стоимость кирпичной печи на дровах

Стоимость шамотного кирпича начинается от 58 рублей. Красный кирпич имеет стоимость примерно 20 рублей. Кладка одного кирпича обойдется в 85 рублей. Стоимость фундамента в зависимости от высоты цоколя составит примерно 20 тыс. рублей. Кроме этого отдельно необходимо оплатить установку дверок, решеток, задвижки и т.д.

Заключение

Грамотно подобранная и выстроенная печь не только согреет ваш дом, но и станет заметным предметом интерьера. Чтобы все работы по монтажу прошли гладко, а сама печь прослужила долго, обращайтесь к профессионалам, которые не просто сделают свою работу быстро и качественно, но и дадут на нее гарантию.

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет пустоты. Здесь же обязательно требуется только полнотелый материал, не имеющий пустот и трещин. На предмет последних надо внимательно изучать каждую единицу, для работы требуется кирпич хорошего качества. Правда, есть одно исключение – голландская печь, ее можно класть и из менее качественных камней. Но до абсурда доходить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

Шамотный камень для формирования топливника

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

Конструкция печи

Нагреватель состоит из нескольких элементов, каждый из которых выполняет определенную функцию.

  • Конвекционная камера. В верхней части располагаются клапаны и жалюзи.
  • Корпус. В качестве материала выбирается сталь или шамот.
  • Задвижка прямого хода. Применяется для направления дыма в трубу.
  • Основная топка.
  • Боковые топки.
  • Огнеупорная часть. Для этого используется шамотный кирпич.
  • Под.
  • Усиленная стена.
  • Шамотный кирпич в камере сгорания №4.
  • Камера сгорания №4.
  • Отверстие для дымохода.

Каждая модель оснащена дверцей из стали или чугуна. В центре могут делать жаростойкое окно, чтобы следить за пламенем.

Устройства, предназначенные для приготовления пищи, имеют в своем составе решетки и конфорки для установки посуды.

Виды

Самые распространенные кирпичные печи – это русская, шведская, колпаковая и голландка.

Последняя так называется в виду ее последовательности каналов. Печь очень легка в исполнении и конструкции, однако не стоит ожидать от нее сильных качеств, так как ее КПД составляет не более 45%.

Шведская печь очень удобна как для отапливания помещения, так и для готовки. Она имеет камерное исполнение внутри. В отличие от предыдущей печи, эта имеет более высокий КПД, который составляет около 60-65%.

Колпаковая печь способна сама себя регулировать благодаря уникальной конструкции. Обладает еще более высоким КПД – 70-75%. Однако используется только для отопления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
