Рекомендации: как нарисовать однолинейную схему электроснабжения

Однолинейные схемы бывают двух видов: исполнительные и расчетные. Это зависит от эксплуатационных условий помещения.

А второй вид, когда в помещении нет рабочей электроустановки.

Однолинейные схемы бывают исполнительные и расчетные

В зависимости от вида электросхемы, этапы ее создания будут различны:

В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. Визуально обследуется помещение. И после этого в расчеты вносятся все недоработки и дефекты, которые возникли во время пользования электричеством. А также новые детали и их характеристики

Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Самое главное, чтобы все расчеты были верными.
В расчетной электросхеме необходимо составлять именно расчетную однолинейную схему, в которой есть много отличительных принципиальных характеристик

От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Если говорить в общих чертах, то для рисования однолинейной схемы необходимо: рассчитать все электрические нагрузки и перенести их на бумагу; подобрать все защитные устройства и также изобразить их на бумаге; подобрать все необходимые кабели и провода, и нарисовать их.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Читать также: Магнитный угольник для сварки своими руками

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

  • точку подключения к источнику питания;
  • тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
  • сведения об используемых счетчиках для учета электроэнергии;
  • марку, длину, сечение и количество токопроводящих жил кабельных линий;
  • расчетные потери напряжения и нагрузку;
  • используемые защитные устройства;
  • расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

  • 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
  • 710-81 — нанесение буквенно-цифровых обозначений;
  • 721-74 — элементы общего использования;
  • 732-68 — обозначение источников света;
  • 755-87 — коммутационные аппараты и контактные соединения;
  • 702-2011 — правила оформления схем.

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

  1. Первоначально чертится рамка и штамп установленной формы.
  2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
  3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
  4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
  5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
  6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
  7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

Схемы освещения производственных зданий

Установки освещения делятся на внутренние и наружные. Групповые щитки этих видов освещения могут питаться, как и щитки рабочего освещения, отдельными линиями через магистральные щитки от щитов подстанций см.

Питающие сети прокладываются от щита низкого напряжения трансформаторной подстанции до групповых щитков, а групповые сети — от групповых щитков до светильников и штепсельных розеток. Контакты Принципиальные и монтажные схемы освещения в квартире и доме По новым существующим работающим правилам все осветительные приборы нужно подключать 3-мя электрическими электропроводами.

Поэтому понадобиться использовать тот, который имеет голубий расцветка, но его невозможно перепутывать с рабочим нулем. При размещении реле внутри ответвительной коробки нужно изучить габариты всех приборов и предугадать удачный доступ к ним для работы. Схема питающей сети освещения Рис.

Основной комплект рабочих чертежей марки ЭО допускается объединять с основным комплектом рабочих чертежей силового электрического оборудования или с другими основными комплектами электротехнических рабочих чертежей. На колодке появляются дополнительные клеммы К1 и К2, т. Все 3 жилы нужно пропустить под два крепежных винта и тесно обжать для создания надежного электрического контакта. Еще надёжнее сварить кончики проводников этой скрутки и уж потом вставить их в отверстие клеммы.
Переделка лампы от сети.

Описание программы

ДНД Конструктор Однолинейных Схем — это программный комплекс, предназначенный для автоматизации составления однолинейных электрических схем и протоколов испытаний и измерений по введенным данным.

Теперь Вам не надо обладать какими-либо навыками для работы с CAD программами. С этим продуктом создание однолинейных схем станет простым и понятным процессом. Вы заполняете соответствующие реквизиты, которые интуитивно понятны и описаны в руководстве пользователя, нажимаете кнопку «Печать» и схемы готовы — удобно и практично.

У Вас также есть возможность вручную отредактировать полученные схемы. Программа умеет экспортировать данные в dxf формате. С помощью сторонних программ AutoCad, NanoCad и т.д., Вы можете отредактировать полученные схемы и распечатать их.

В дополнении к основным возможностям программы с помощью специального плагина и программы ДНД ЭТЛ Профессионал .Нет, можно генерировать протоколы испытаний и измерений по введенным для однолинейных схем данным. Протоколы генерируются автоматически, главное чтобы реквизиты были заполнены правильно.

С помощью плагина и ДНД ЭТЛ Профессионал .Нет можно сгенерировать следующие протоколы по данным схемы: 1. Протокол проверки автоматических выключателей напряжением до 1000 В 2. Протокол проверки согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников 3. Протокол проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин 4. Протокол проверки наличия цепи между заземлёнными установками и элементами заземлённой установки

С помощью этого программного комплекса Вы сократите время по самостоятельному составлению однолинейных электрических схем. Обязательно попробуйте Демо версию, чтобы оценить удобную работу с программой.

Расчетная схема электроснабжения

И это далеко не весь перечень узлов, входящих в различные части, составляющей любой электросети. В связи с этим их принято разделять на такие виды: Структурные, которые отображают общую картину электросети и установок.
Расчетная однолинейная схема является основой для разработки электрических принципиальных и электромонтажных схем, необходимых для выполнения монтажных работ. В домашних условиях своими руками ее можно начертить вручную или специальной чертежной программы на компьютере. Скиньте посмотреть пожалуйста!
Но вот часть его приложения нет: Что такое: 1. Рассмотрим пример однолинейной схемы квартиры также можно использовать для электроснабжения дома : Фото — пример однолинейной схемы Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели. Обозначения условные графические в схемах.
Ниже приведем пример создания однолинейной типовой схемы электроснабжения для жилой квартиры, частного дома, производственного или социального объекта. Её назначение скорее необходимо для выявления недочётов и нарушений и применяется при модернизации и перерасчёте электросети.
Однолинейная схема электроснабжения своими руками Такая однолинейная схема электроснабжения того или иного объекта должна соответствовать нормам ГОСТ. В частности, программа AutoCAD вам поможет создать проект офиса, торгового центра, частного дома или другого строительного объекта.

Что такое однолинейная схема электроснабжения и как ее заказать?


Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам. Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Проектирование однолинейных схем — наиболее важная часть проекта, которая в дальнейшем успешно может заменить и сам проект. По своей сути особо принципиальных различий между ними нет, за исключением назначения каждого из видов. Специальные — отображают проектируемые части по отдельности. Обычно владелец сетей всегда требует установки шкафа учета в точке подключения, поскольку, как было сказано, за участок линии от точки подключения до объекта эксплуатационную ответственность несет потребитель.

Фото — Принципиальная схема подстанции Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания. В этом документе указываются общепринятые варианты черчения подобных элементов.
Как читать электрические схемы

Что такое однолинейная схема электроснабжения?

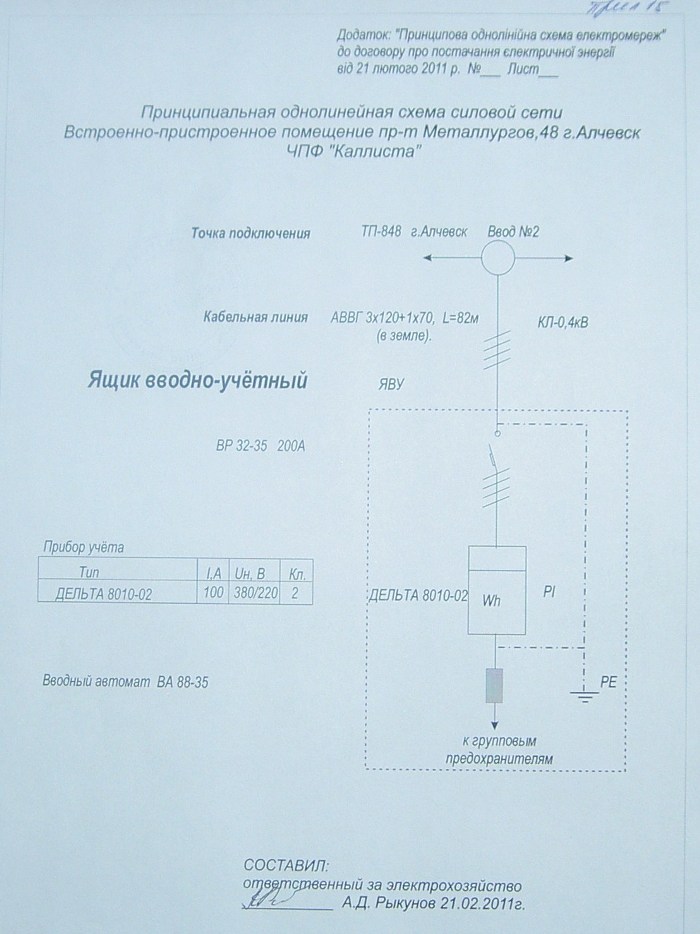

К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная.
На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис.
Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.
При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.

Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.

Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему.
Как читать электрические схемы. Урок №6

Формат электропроета частного двухэтажного дома

Предлагаю для скачивания несколько форматов электропроекта двухэтажного дома:

Электросхемы проекта в формате jpeg ,размер картинок 1127×671 .

Полный проект в формате PDF(36 листов). Можно бесплатно скачать ТУТ.

Основные электросхемы проекта электропроводки частного дома выполнены в формате DWG.

Немного о формате DWG

Это формат документов в системе AutoCAD.В данном случае AutoCAD использовалась как система для черчения. Чтобы посмотреть документ в формате DWG, нужен инструмент просмотра документов в этом формате. Можно воспользоваться Brava Viewer. Программа абсолютно бесплатная. Скачать Brava Viewer можно с сайта автора, тут: http://infograph.com/products/viewers.asp

Скачать электропроект в формате DWG можно тут.

  • 1й этаж розетки.dwg
  • 1й этаж.dwg334 КБ
  • 2й этаж розетки.dwg269 КБ
  • 2й этаж.dwg269 КБ
  • Приложение Расчет заземляющего устройства.doc47 КБ
  • Проект.dwg789 КБ

Другие Электропроекты и Электросхемы

  • мая 2012

    Схема электропроводки в квартире

  • июня 2012

    • Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

    • Электропроект большой квартиры,№1.Посмотреть и скачать

  • октября 2012

    • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования

    • Схемы освещения 3-х этажей трехэтажного частного дома

    • Схема электропроводки этажа частного дома

    • Схема электропроводки стандартной двухкомнатной квартиры

    • Схема электропроводки однокомнатной квартиры

    • Схема электропроводки круглой квартиры

    • Схема размещения электрического оборудования в интерьере большой квартиры

    • Схема освещения этажа частного дома

    • Схема освещения 3-х комнатной квартиры с кухней

    • Общая схема электропроводки четырех комнатной квартиры с кухней

    • Новые схемы электропроводки

    • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C

  • ноября 2012

    • Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником

    • Наглядная трехфазная схема вводно–распределительного щита частного дома

    • Наглядная схема электрощита квартиры с реле напряжения

    • Наглядная схема электропроводки стандартной квартиры

    • Наглядная схема электропитания квартиры с заземлением

    • Наглядная схема распределительного электрощита частного дома с ошибками зануления

    • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления

    • Наглядная схема принципа работы устройства УЗО в системе TN-S

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

  • структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
  • функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
  • принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;
  • монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

полные и правдивые сведения об оборудовании;
расчеты аварийного выключения электроснабжения объекта как целиком, так и частично;
сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей.

Что такое однолинейная схема электроснабжения?

Так называют графическое изображение сети, в котором все устройства цепи выполнены для одной фазы, как правило фазы «А», и, следовательно, объединены одной линией. Подготовка такой электрической схемы необходима для составления технической документации о присоединении, так как однолинейная схема более проста и наглядна для понимания, и при её представлении не требуется дополнительных выездов на объект.

На схеме отображаются все подключенные к сети электросети (приборы, выключатели, розетки, светильники и вся нагрузка). При этом каждый тип приборов имеет свои условные обозначения по ГОСТам.

Различают несколько видов однолинейных схем:

1. Исполнительная. Такая схема составляется для уже действующей системы электроснабжения. Необходимость в исполнительной схеме возникает при модернизации существующей сети или при ее ремонте после проверки, в ходе которой были выявлены нарушения или дефектные участки. Кроме того, проектная схема может отличаться, и как правило отличается, от исполнительной, так как иногда приходится на стадии выполнения монтажных работ отступать от проектных решений.

2. Расчетная. Эта схема составляется для первичного подключения электроснабжения на строящемся объекте. Схема составляется с учетом всех нагрузок, после чего специалисты проектной организации могут рассчитать необходимое сечение проводов, кабелей, подобрать устройства автоматической защиты, с учетом результатов расчетов. Кроме того, такая однолинейная схема является подробной и понятной инструкцией при выполнении монтажа сети.

3. Структурная. Подвид однолинейных схем, укрупненно отображающий взаимосвязи между трансформаторными подстанциями, распределительными щитами и точками подключения электрооборудования.

4. Принципиальная электрическая схема. Такие схемы более подробные, они выполняются в строгом соответствии с ГОСТами, без использования сокращений или упрощений. На принципиальной схеме обязательно должны быть указаны марки и основные параметры всего используемого оборудования. Имея принципиальную схему, можно без проблем выполнить закупку необходимого оборудования или выполнить полный комплекс электромонтажных работ.

5. Функциональные. Такие линейные схемы могут выполняться в произвольной форме, без строгих правил, так как они используются для распределения оборудования с учетом его мощности. Функциональные схемы относятся к планировочным документам. Часто, в виде функциональных схем выполняются разделы по Релейной защите или Автоматической системе учета и контроля электроэнергии.

6. Монтажные. Составляются с учетом особенностей здания, расположения несущих стен и перекрытий, архитектурных элементов. На монтажной линейной схеме указывают точные размеры кабелей и проводов, их сечение, обозначают крепежные элементы.

Но главной однолинейной схемой, которая обязательно должна присутствовать в проекте подключения электричества, является расчетная схема – если речь идет о первичном подключении электроэнергии.

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема

Однолинейная расчетная схема щита ЩР (электроснабжение детсада)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

  • схематическую репрезентацию структуры;
  • схему функций;
  • монтажную электросхему;
  • чертежные документы;
  • схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема

Исполнительная однолинейная схема электрощита дома

Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

  • о состоянии электросети в настоящее время;
  • об электроприборах, входящих в ее состав;
  • советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
