Разъемный короб под инсталляцию для унитаза

Выбор гипсокартона для прошивки системы инсталляции сантехники

На рынке продаж доступны 3 разновидности гипсокартонных листов, которые отличаются составом, функциональностью и стоимостью.

Самый бюджетный вариант – стандартный гипсокартон в светло-сером цвете, его используют для прошивки стальных каркасов или потолков. Для помещений с повышенной влажностью рекомендуется выбрать влагостойкий вид строительного материала — ГКЛВ.

В составе ГКЛВ есть добавки, которые придают листам зеленый окрас и защищают от образования грибка и плесени. Есть и более дорогие аналоги — огнестойкие листы серого цвета с красной маркировкой. Они предназначены для помещений с повышенным риском возгорания.

Jpg» alt=»обшивка инсталляции гипсокартоном » width=»700″ height=»463″ srcset=»» data-srcset=»https://remontcap.ru/wp-content/uploads/2017/09/109010104_02c0abb32af00506859ffe59412f1e0f..jpg 300w» sizes=»(max-width: 700px) 100vw, 700px»>

Для зашивки инсталляции гипсокартоном выбирайте строительный материал в проверенных торговых точках, которые закупают товар у известных производителей. На строительном рынке продаж можно найти отечественную и импортную продукцию:

  • «Knauf»
  • «Rigips»
  • «Gyproc»
  • «Lafarge»
  • «Гипсополимер»

Во время закупки гипсокартона осмотрите, в каком состоянии он находится. Строительный материал – бракованный, если на нем обнаружено следующее:

  • Кривые изгибы
  • Вмятины на листе
  • Царапины на основе
  • Поврежденные углы

Обшивка инсталляции для унитаза гипсокартоном: все нюансы

Чтобы спрятать инсталляцию в стене наиболее подходит гипсокартон на основе каркаса из металлических профилей. Поэтому потребуются соответствующие материалы, а также набор инструментов для гипсокартона.

Гипсокартон для обшивки инсталляции

Известно, что гипсокартонные панели бывают трех основных типов, которые стоит использовать для отделки поверхностей в определенных условиях. Для отделки стен санузла, ввиду специфики помещения – повышенной влажности, требуется материал, способный выдержать подобные воздействия.

Идеальным будет применение для отделки инсталляции унитаза влагостойкий тип гипсокартона. Он имеет зеленый окрас лицевой поверхности.

С дополнительной отделкой (декоративной штукатуркой, плиткой, ПВХ – панелями) приобретаются отличные водоустойчивые характеристики. По прочности влагостойкий гипсокартон не уступает другим аналогам.

Профили для инсталляции

Для сборки каркаса на стену под отделку инсталляции гипсокартоном настоятельно рекомендуется использовать только металлический профиль с качественным цинковым антикоррозионным покрытием. Использование деревянных реек для сборки основания недопустимо в связи со спецификой помещения (влажность). Профили требуются двух видов: направляющие (маркируются буквами UD) и стоечные (обозначение CD).

Латинскими буквами маркируют изделия по системе обозначение компании Кнауфф, также можно встретить отечественные сокращения ПН (профиль направляющий), ПП (потолочный профиль) и ПС (стоечный).

Для крепления элементов каркаса к несущим стенам и между собой потребуются соответствующие метизы.

Крепеж инсталляции для унитаза

Такие материалы можно разделить на две группы:

  • для фиксации гипсокартонной обшивки;
  • сборочно-монтажные крепежи для каркаса.

В первом случае применяются саморезы для гипсокартона длиной минимум 18-20 мм и толщиной 4,6 мм. Такие параметры необходимы, чтобы обеспечить ввинчивание острия минимум на 5 мм в профиль, с последующей надежной фиксацией листа.

Шурупы должны обладать антикоррозионным покрытием. Сборка каркаса осуществляется за счет двух типов крепежей: дюбелей – гвоздей и мелких саморезов по металлу (так называемые клопы или блошки). Первыми направляющие основания соединяются с несущими стенами. А второй тип метизов обеспечивает соединение металлических деталей между собой.

Еще один элемент каркаса – прямые подвесы. Это металлические перфорированные пластинки, которые дополнительно крепят собранную конструкцию к стенам, за счет чего достигается большая жесткость.

Однако прежде чем приобретать необходимые материалы, стоит спланировать и разметить будущую конструкцию скрытой инсталляции.

Отделка инсталляции гипсокартоном: о чем нужно знать

Сегодня сложно встретить помещение, в отделке которого не использовался бы ГКЛ (гипсокартонный лист). Легкий и недорогой, надежный и долговечный, при правильном подходе гипсокартон прослужит многие годы, при этом данный тип отделочных покрытий вовсе не такой хрупкий, как может показаться на первый взгляд.

Есть необходимость провести обшивку инсталляции – только гипсокартоном можно это сделать легко и не теряя качества готового покрытия. Ведь этот материал для черновой отделки помещений не имеет аналогов, а работы по монтажу ГКЛ не требуют никаких специальных знаний и доступны каждому.

В основном именно совокупность указанных факторов привела к тому, что ГКЛ практически захватил рынок, не имея никаких достойных конкурентов. И даже такая престижная и дорогая когда-то профессия, как штукатур, сегодня практически отходит в прошлое, всецело уступая пальму первенства внутренней отделки гипсокартону.

Однако монтаж короба на инсталляцию – это процесс, требующий определенного набора инструментов и последовательности действий. Об этом поговорим далее.

Как устроена инсталляция для подвесного унитаза

Главное преимущество обшивки гипсокартонной конструкции заключается в возможности оставить снаружи каркаса только унитаз и кнопку слива. Система инсталляции для подвесного унитаза состоит из 5 основных элементов: металлическая рама, бачок, отверстия для монтажа, вентиль и отвод для слива.

Металлическая рама оснащается выдвигающимися штангами, которые служат для регулировки высоты. Шпильки на раме предназначены для крепления инсталляции на стену санузла. Есть панель с резьбовыми гнездами, в которые нужно вкрутить болты, чтобы зафиксировать чашу унитаза.

Отличие подвесных унитазов от обычных – плоский сливной бачок. Основу бачка изготовляют из пластика и помещают в изоляцию из стиропола. Такая процедура помогает защитить сантехнику от появления конденсата. Система для слива воды установлена в передней части бачка и отвечает за функционирование унитаза.

Систему инсталляции подключают к водопроводу через отверстие для монтажа переходника. Располагается она сбоку или сверху сливного бачка.

Главная задача вентиля — перекрывать при необходимости воду, дозировать слив и не допускать переливания.

Отвод для слива закрепляется к бачку и обеспечивает смывание воды, когда нажимают на кнопку унитаза.

Подготовка ниши

Установка подвесного унитаза предполагает использование ниши для размещения рамы. Как уже говорилось, для крепления необходима определенная прочность стен. Конструкция инсталляции может выдерживать массу до 400 кг, часть нагрузки от которой передается стене. К этому вопросу необходимо подходить с особой внимательностью.

Для того, чтобы разместить инсталляцию необходимо подготовить нишу. Она должна быть следующей:

  • Высотой – 1 м;
  • Шириной – 0,6 м;
  • Глубиной – до 0,2 м.

В отдельных случаях подобную глубину создать проблемно. В таких случаях необходимо углубляться на возможное значение, а оставшиеся элементы скрывать гипсокартонными панелями.

За счет скрытия основной части устройства открываются определенные возможности для декорирования и улучшения интерьера. Просто же размещать инсталляцию возле стены и обшивать ее ГКЛ не стоит, т.к. разместить унитаз обычной компоновки будет дешевле и проще. К тому же он будет занимать меньше места.

Как обшить гипсокартоном инсталляцию для унитаза

Перед началом обшивки инсталляции следует проверить её исправность: установить унитаз, затем открыть вентиль, а бачок наполнить водой. Если удалось слить воду, значит, инсталляция пригодна к работе.

Инструменты и строительные материалы для прошивки

В процессе фиксирования гипсокартонных листов будет использована база для каркаса — гипсокартонные листы и сама система инсталляции. Также потребуется следующий инвентарь:

  • Рулетка с маркером
  • Разводной ключ
  • Отвертка
  • Болты и дюбели
  • Саморезы
  • Молоток
  • Силикон
  • Уровень
  • Плоскогубцы
  • Дрель со сверлами

Это список сформирован на основе главных инструментов для работы с инсталляцией, в отдельных случаях может понадобиться и другой инвентарь для ремонта. Болты, саморезы или дюбели рекомендуется приобретать с запасом, чтобы при необходимости добавить недостающую деталь.

Создание каркаса для инсталляционной системы

Когда все необходимые детали в наличии, то можно создавать и фиксировать каркас для санузла. Строители рекомендуют придерживаться нескольких советов, которые подскажут, как правильно зашить инсталляцию гипсокартоном:

  • Делайте монтаж каркасной основы в той же плоскости, где находится инсталляция
  • Для формирования каркаса выберите направляющий профиль 27 на 28
  • Пришейте профиль к инсталляции саморезами «металл-металл»
  • Паз профиля должен быть направлен к стене и потолку, поэтому устанавливать его нужно сверху и по бокам инсталляции
  • Воспользовавшись уровнем, отметьте пределы, на которых заканчивается каркас
  • Профиль надо установить на стену таким образом, чтобы паз был направлен внутрь

Когда основа для каркаса создана, нужно установить нарезанные профили 27 на 60 в готовую основу. Из обрезков профилей можно нарезать крепления, которые помогут установить профиль к стене.

Как отделать инсталляцию гипсокартоном

Дальше – крепление гипсокартона к инсталляции. Зашивать инсталляцию гипсокартонными листами необходимо в 6 этапов, после чего можно приступать к эксплуатации установленной сантехники. Рассмотрим основные этапы, которые подскажут, как обшить инсталляцию гипсокартоном:

  1. Разметьте строительный материал согласно инструкции подвесной сантехники;
  2. Первый лист гипсокартона крепите к передней части системы инсталляции;
  3. Перед тем как приступать к облицовке, закрепите в переднем вырезе бачка защитную крышку;
  4. Все свободные стороны инсталляции должны быть закрыты гипсокартонными листами;
  5. В раме основы просверлите отверстия, которые будут соединять гипсокартонную зашивку;
  6. Соедините стальную раму с системой и зафиксируйте ГКЛ шурупами.

После того как зашили инсталляцию гипсокартоном, установите к стене и ГКЛ профиль для фиксации верха и боковых фрагментов.

Благодаря информации о том, как закрыть инсталляцию гипсокартоном, какие выбрать материалы для зашивки, можно ли крепить инсталляцию к гипсокартону, как создать каркас, у вас есть возможность подготовиться к ремонту ванной комнаты. Если правильно выполнять инструкции, то в результате вы получите просторный санузел с исправно работающей сантехникой.

Заключительные советы

Завершающие статью рекомендации на практике пригодятся в начале дела. Ряд проблем можно избежать на этапе выбора изделия. Инсталляции проектируются под конкретные условия помещения:

  • капитальные стены;
  • легкие перегородки;
  • универсальные.

Соответственно система крепления учитывает особенности работы конструкции.

Необходимо подумать о пользователях:

  • пожилые;
  • дети;
  • люди с физическими ограничениями.

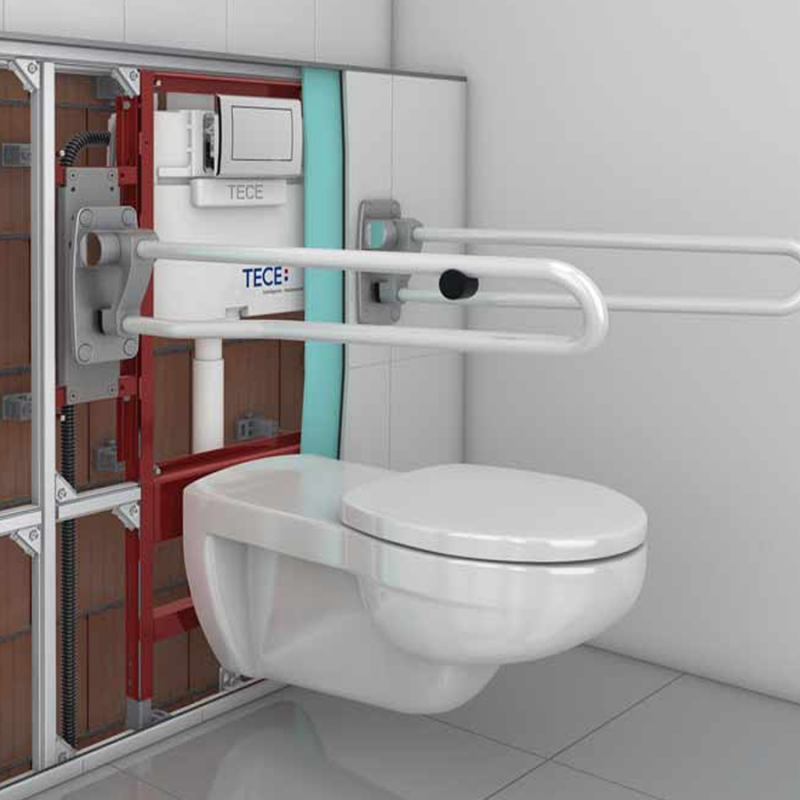

Ряд решений обеспечивают удобство для данных категорий:

  • выносная клавиша;
  • регулировка высоты унитаза простым нажатием кнопки;
  • поворотный поручень.

Выясните опции, перечень поставки, к примеру:

  • дополнительные крепежные компоненты;
  • функция биде;
  • вариации клапанов, ограничителей потока;
  • редукции, переходные муфты.

Ответы на вопросы ищите в документации, роликах изготовителя. Помощь можно получить в техподдержке на официальных сайтах, у сертифицированных региональных представителей. Обращаясь к сантехническим форумам, youtube, относитесь критически к информации, сверяйтесь с фирменными источниками.

Полезные видео популярных брендов Alca Plast, Wisa, Grohe:

Особенности конструкции

Прежде чем приступать непосредственно к монтажу, следует разобраться с конструкцией. Монтаж подвесного унитаза станет намного проще, когда известно его устройство и принцип действия. Сразу станет понятно, как правильно действовать и что необходимо.

Главной особенностью изделия является то, что на виду остается лишь чаша.

Основой всей конструкцией является прочная металлическая рама. К ней непосредственно фиксируется видимая часть. Как раз с этого элемента стартует вся работа по установке. Рама должна быть прочно закреплена к стенке и устойчиво располагаться на полу. В итоге она должна без проблем выдерживать взрослого человека. Исходя из этого можно сказать, что зафиксировать раму к слабой стене не выйдет.

У рамы имеется элемент, позволяющий изменять высоту крепления чаши, которая крепится с помощью специальных штырей. Именно они являются основными креплениями при установке унитаза инсталляции.

Распространен вариант крепления сразу двух инсталляций – унитаз и биде.

Вторым элементом является пластмассовый сливной бачок. Он также скрывается в стене. Обладает специфической формой, т.к. должен помещаться в ограниченном пространстве. Бачок также устанавливается в металлическом каркасе и изолируется особым материалом, препятствующим образованию конденсата. На передней стенке бачка имеется вырез для монтажа сливной кнопки. Современные модели, в том числе напольные, имеют дозированный спуск воды – 3 или 6 литров.

Следующим элементом является чаша унитаза. Единственная часть, которая находится на виду и находящаяся в активной эксплуатации. Обладает традиционной формой, но в отдельных дизайнерских моделях имеются оригинальные конфигурации.

В комплекте поставки имеются все необходимые детали и приспособления. Прилагаемая инструкция также способна показать всю последовательность монтажа инсталляции унитаза.

Внутреннее устройство и принцип действия конструкции

Если разобраться в конструктивных особенностях изделия, становится понятно, как установить настенный унитаз.

Конструкция настенного изделия такова, что видимым элементом является только чаша унитаза

Первый элемент — крепкая стальная рама, являющаяся основой, к которой крепится видимая часть конструкции – чаша унитаза. Именно с ее монтажа начинается установка подвесного унитаза. Раму надежно фиксируют на стене, также закрепляют на полу – в результате она должна выдержать вес тяжелого человека.

Соответственно, к слабым стенам (например, из гипсокартона) данную конструкцию монтировать неприемлемо, так как стена просто не выдержит. Рама снабжена устройством, позволяющим регулировать высоту (400-430 мм), на которую монтируют чашу изделия. Ее подвешивают к раме, используя специальные штыри – это и есть основное крепление подвесного унитаза.

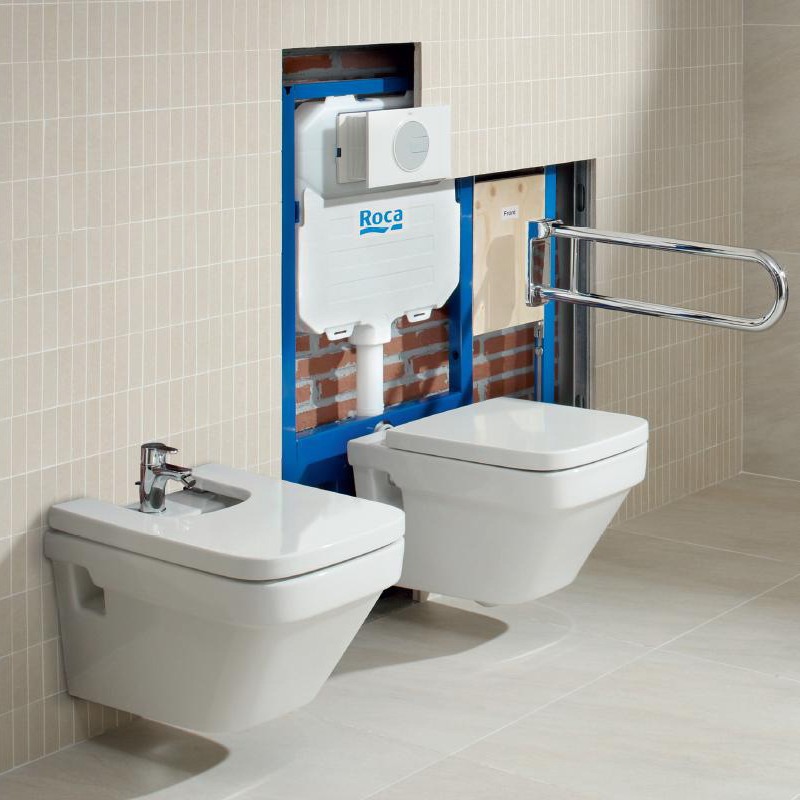

Часто одновременно устанавливают две инсталляции — для унитаза и для биде

Второй элемент – скрытый в стене сливной бачок из пластика. Его форма отличается от традиционной, так как емкость должна поместиться в узкой конструкции. Его монтируют в стальной каркас и изолируют специальным материалом, исключающим появление конденсата – стирополом. Передняя стенка бачка оснащена вырезом под монтаж спускового кнопочного устройства. В случае ремонта также используют данный вырез. Практически все современные бачки предполагают дозирование слива: например, объем спускаемой воды может быть и 3 л, и 6 л – в зависимости от целей.

Сливные бачки плоской конфигурации закреплены внутри инсталляции

Третий элемент – чаша унитаза, единственная видимая и активно эксплуатируемая деталь конструкции. Форма ее традиционная, овальная, хотя дизайнерские модели бывают и круглой, и прямоугольной конфигурации.

Чаша унитаза может быть и прямоугольной, и даже круглой формы — все зависит от фантазии дизайнера и желания клиента

Проблем с крепежом быть не должно, так как к изделию прилагается комплект из необходимых деталей и инструментов и инструкция по монтажу. Иногда требуется дополнительно приобрести тефлоновую ленту, отвод из полиэтилена, гибкий шланг, шпильки.

Монтажа каркаса скрытой инсталляции

Изначально стоит провести черновые работы по отделке несущих стен, а также проверить качество коммуникационных линий, ведь после завершения отделки полный доступ будет возможен только после демонтажа всей конструкции из ГКЛ. Когда все готово можно приступать к сборке каркасного основания для зашивки инсталляции в гипсокартон.Процесс обшивки каркаса инсталляции

  1. Как правило, по стене, где устанавливается инсталляция, проходят коммуникации: водопроводные и канализационные трубы. Их также потребуется скрыть с помощью короба из гкл. Вследствие чего всю поверхность лучше скрыть под гипсокартонной отделкой. Предварительно под каркас делается разметка.
  2. Инсталляция для крепления чаши унитаза имеет крепёжные шпильки, поэтому обшивка должна быть сделана практически в один уровень с установкой. Отмечая линии для направляющих профилей на полу и потолке, отбивку совершают так, чтобы каркас располагался впритык к прибору.
  3. По отметкам укладывают направляющий UD профиль, который жёстко фиксируется к несущим поверхностям с использованием дюбелей — гвоздей. Под крепёж сверлятся отверстия непосредственно сквозь профиль с шагом в 350-400 мм. После чего в них вбиваются дюбели.
  4. По бокам также стоит закрепить такие же направляющие, фиксация обеспечивается подобным образом. Под стойки каркаса на стену нужно закрепить прямые подвесы в количестве 3-4 штуки на один профиль.
  5. В направляющие вертикально устанавливаются стойки каркаса. Их количество определяется объёмом листов гипсокартона (минимум 3 стойки на 1 панель), причём на одной из них стыкуются соседние элементы обшивки. Фиксируются стойки клопами к направляющим (по два самореза на каждый край).
  6. Дополнительно к стойкам подгибаются прямые подвесы, которые крепят клопами, а лишние концы срезаются или же загибаются внутрь каркаса.
  7. После чего между стойками прокладывают поперечные рейки из того же профиля (СD), где срезаются боковые полки на крепёжную длину. Монтаж деталей также делают за счёт клопов.
  8. Для доступа к важным участкам (вентилям, ревизионным люкам и прочим) необходимо будет установить визирный люк. Под него в каркасе предусматривают стойки и поперечины, изготовленные с профиля CD.

Готовое основание можно обшивать гипсокартоном, но с учётом некоторых особенностей. Смотрите в видео процесс монтажа каркаса для инсталяции.

Как обшить инсталляцию гипсокартоном

По сути, технология отделки с использованием ГКЛ практически не отличается от стандартной

Важно знать, что при обшивке скрытой сантехники используют двойной слой гипсокартона!

  1. В первую очередь устанавливается лист непосредственно на инсталляцию. В нем предварительно нужно проделать отверстия под крепежные шпильки. Монтаж гипсокартона обеспечивают саморезами, которые ввинчиваются с шагом 250-300 мм. Причем шляпки немного втапливаются в поверхность, не повреждая картон листа. Стоит учесть, что к раме инсталляции также крепится гипсокартон, для чего нужно в стальном уголке просверлить отверстия под саморезы.
  2. После установки основной панели крепят другие. Листы располагают с небольшим зазором до 3 мм. От пола и потолка 5-10 мм.

После обшивки можно приступать к отделочным работам. В некоторых случаях можно зашить инсталляцию гипсокартоном в виде короба, изготовленного по каркасной технологии.

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про можете прочитать в соответствующей статье.

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции,
т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Как устроена инсталляция для подвесного унитаза

Главное преимущество обшивки гипсокартонной конструкции заключается в возможности оставить снаружи каркаса только унитаз и кнопку слива. Система инсталляции для подвесного унитаза состоит из 5 основных элементов: металлическая рама, бачок, отверстия для монтажа, вентиль и отвод для слива.

Металлическая рама оснащается выдвигающимися штангами, которые служат для регулировки высоты. Шпильки на раме предназначены для крепления инсталляции на стену санузла. Есть панель с резьбовыми гнездами, в которые нужно вкрутить болты, чтобы зафиксировать чашу унитаза.

Отличие подвесных унитазов от обычных – плоский сливной бачок. Основу бачка изготовляют из пластика и помещают в изоляцию из стиропола. Такая процедура помогает защитить сантехнику от появления конденсата. Система для слива воды установлена в передней части бачка и отвечает за функционирование унитаза.

Систему инсталляции подключают к водопроводу через отверстие для монтажа переходника. Располагается она сбоку или сверху сливного бачка.

Главная задача вентиля — перекрывать при необходимости воду, дозировать слив и не допускать переливания.

Отвод для слива закрепляется к бачку и обеспечивает смывание воды, когда нажимают на кнопку унитаза.
