Как самостоятельно построить двухскатную крышу

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Современные кровли

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.

Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.

Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.

Односкатная крыша для веранды: фермы и стропильная конструкция

При строительстве веранды крышу обычно делают с одним скатом и при этом совмещают соединенные последовательно две стропильные фермы. В начале необходимо на верх коротких сторон веранды уложить балки наката. Толщина их не должна превышать 100 мм, а ширина составляет порядка пятидесяти. Шаг установки – 0,6-0,7 м. Балки одним концом опираются в верхнюю обвязку. Для крепления балок к стене веранды в этом месте используют гвозди. Вторые концы балок заводят непосредственно в стены дома.Далее приступают к устройству стропильной системы. Для стропил используют балки размером 150х150 мм.

Для их укладки используют тот же шаг, что и для балок верхнего перекрытия, то есть 0,6-0,7 м. Балки перекрытия оказываются под стропильными балками, то есть они – проекции последних. Стропильные балки фиксируют вместе с балками перекрытия. Своим вторым концом стропильные балки крыши веранды крепят к стропильным балкам, но уже дома.

Происходит это следующим образом. И в стропильных балках веранды, и в стропильных балках дома проделывают одинаковые отверстия, куда потом загоняются тонкие штыри. Затем их связывают между собой при помощи проволоки. Ее обматывают, как минимум два раза вокруг стропильной балки и стропил. Аналогичную процедуру с проволокой повторяют и на другом краю стропильной балки.

Чтобы придать большую надежность и устойчивость далее между балками, стропильной и перекрытия веранды, на расстоянии 30-50 см, начиная от верхней обвязки, располагают часть круглого бревна. После этого сверху при помощи арматуры пробивают насквозь стропильную балку, после чего арматуру вбивают в круглое бревно. Чтобы оно не сдвинулось и не ушло в сторону, бревно крепят с помощью двух опор, расположенных по обе стороны от  него. В качестве опоры выступают куски бруса, прибитые. Их прибивают к балкам перекрытия.

Крыши веранды, в зависимости от архитектуры конкретного дома, можно устанавливать  различными видами. Например, при устройстве веранды, которая  пристроена  со стороны фронтона целесообразнее расположить крышу веранды таким образом, чтобы обе крыши, дома и веранды, имели общий скат. В этом случае стропильные фермы имеют одинаковый уклон, и таким образом отпадает необходимость в устройстве различных разжелобков или ендов. А, как известно, они повышают в местах сопряжений риск протечек .

Монтаж кровли пристройки дома

Обычно для веранды используют тот же кровельный материал, что и для дома. Продиктовано это скорее эстетическими соображениями.

Вначале монтируют обрешетку кровли: горизонтально укладывают необрезные доски. Шаг укладки зависит от материала для кровли. Например, для кровли из рубероида устраивают сплошной настил из досок, который закрепляют к стропилам при помощи гвоздей. Их шляпки обязательно «утапливют» в сами доски.

У крыши веранды небольшой угол наклона, поэтому листовой кровельный материал следует укладывать с большим нахлестом.

Кровельный материал, уложенный на скате веранды должен заходить обязательно под нижний край материала для кровли ската дома по крайней мере на 5 см, в противном случае при обильных дождях вода сможет просочиться через стык между этими скатами.

Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы

Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию

Учесть нужно следующее:

• вес материала кровельного покрытия;
• нагрузку от всех изоляционных компонентов кровельного пирога;
• шаг стропил и обрешетки;
• вес обрешетки и контробрешетки;
• длину скатов от карниза до конька;
• угол наклона скатов;
• сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Примеры проектов из различных материалов

Перед выбором типа пристроек к деревянному дому ознакомьтесь с готовыми вариантами проектов строительства. Красивые снимки выполненных строений помогут выбрать форму, стиль, материалы, оформление конструкции.

Варианты проектов пристраиваемых сооружений из разных материалов:

• деревянные – из бруса, бревна, доски;
• каменные – железобетонные панели, кирпичной кладки, пеноблоков;
• остекленные – закаленное или армированное стекло в рамах, пластиковое остекление, поликарбонат;
• каркасные – ОСП-панели с утеплителем;
• открытые – веранды, террасы, крылечные конструкции с козырьком.

Чаще всего в строительстве пристроя используют разные виды материалов

Важно построить прочный каркас, основание и стропильную систему, чтобы обеспечить долговечность сооружения

Пристройка к дому из каркаса особенности дизайна и монтажа

Каркасная пристройка к деревянному дому на основе выстраивания прочного остова, обшитого с наружной, внутренней стороны, утеплителя между ними позволит быстро и качественно получить теплое помещение. Дополнительное сооружение обустраивают под любые цели.

С помощью каркасной технологии можно пристроить строение следующих типов:

• гараж;
• полноценное помещение под кухню, туалет, ванную, комнату, прихожую;
• баню или сауну;
• крытую веранду.

Каркасная постройка – это удобный вариант, позволяющий отделать помещение снаружи и изнутри в любом стиле. Пристройка на каркасе с помощью подбора отделочных стройматериалов позволит получить здание в едином архитектурном стиле.

Идеи, как сделать навес для авто

Пристройка к дому из пеноблоков – фото интересных проектов

Возведение пристройки позволяет увеличить площадь дома и получить дополнительное помещение. Пеноблочные материалы являются прочной основой для строительства. Они имеют малый вес, хорошо сохраняют тепло, не требуют строительных навыков для создания кладки.

Варианты пристраивания дополнительных построек к дому из пеноблоков:

• крытые полноценные помещения в один или несколько уровней;
• открытые веранды, крылечные конструкции;
• эркеры.

Для строительства сооружения из пеноблоков важно предусмотреть организацию качественного фундамента – из бетонной заливки или укладки блоков

Пристройка к деревянному дому из бруса: нюансы монтажа, стилевые особенности

За счет невысокой стоимости деревянного бруска можно получить недорогое дополнительное помещение. Материал легко укладывать в сруб, сберегает тепло, экологически безопасен. Строительство деревянных пристраиваемых сооружений займет не более 1 месяца в зависимости от типа фундамента.

Брусчатые пристраиваемые строения могут быть в виде:

• отдельной коробки, расположенной с любой стороны,
• открытой или крытой веранды;
• эркерной конструкции.

Строительный процесс из деревянного бруска позволяет создавать строения строгих форм – прямоугольные или многогранные. Пристройку из бруса после строительства жилого дома начинают не ранее, чем через 3 года.

Пирог плоской кровли: а что внутри?

Пирог плоской кровли на деревянном каркасе может иметь разную структуру. Существует множество вариантов конструкций, многие из них выложены в сети Интернет. И все они будут работать!

Вариант #1. Кровля с утеплителем поверх балок

Изоляционные слои плоской кровли можно уложить поверх балок. К примеру, проверенный работающий вариант (классическая кровля с утеплением):

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• гидроизоляционный материал – полимерная мембрана.

При использовании в структуре одновременно утеплителя ЭППС и ПВХ мембраны, между ними обязательно прокладывают разделительный слой (геотекстиль, стеклохолст). Дело в том, что эти два материала несовместимы и при их непосредственном контакте происходит разрушение ПВХ.

Полимерную мембрану закрепляют на утеплителе механическим методом или пригружают балластом. В качестве балласта применяют щебень или гравий (для всех типов кровель), брусчатку (для эксплуатируемых кровель), грунт (для зеленых эксплуатируемых кровель). Однако, при выборе балласта, следует трезво оценить надежность деревянного каркаса, его предельную нагрузку.

Если в качестве финишного покрытия предполагается использование наплавляемой гидроизоляции или мембраны ЭПДМ с клеевой фиксацией, в рассмотренную выше схему вносят изменение. Заключается оно в том, что между утеплителем и гидроизоляцией прокладывают листы фанеры, ОСП или ЦСП.

Получается такая схема:

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• листы фанеры, ОСП, ЦСП;
• гидроизоляционный материал.

Монтаж наплавляемой кровли традиционно требует применения газовой горелки, поэтому по существующим пожарным нормам он недопустим на деревянных конструкциях. Поэтому действуют следующим образом. Первый слой гидроизоляции приколачивают гвоздями или приклеивают к деревянной основе, а второй слой – наплавляют, как и положено. Удобно также воспользоваться еврорубероидом со специальной клеящей основой, для которого рекомендован холодный монтаж без разогрева горелкой.

Монтаж мембранной кровли по деревянному основанию показан в видео-сюжете:

Вариант #2. Кровля с межбалочным утеплением

Другой принцип сборки пирога плоской кровли связан с укладыванием утеплителя в межбалочное пространство. Такой вариант более удобен, чем первый, если в качестве гидроизоляции используются ЭПДМ мембраны с клеевой фиксацией или наплавляемая кровля.

Часто применяется такая схема кровельного пирога:

• балки перекрытия;
• пароизоляция (между балками);
• утеплитель (между балками);
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• гидроизоляция.

В принципе, похожая система применяется при формировании классических скатных кровель.

Вариант #3. Кровля с внутренним утеплением

В этом случае на несущую конструкцию (балки) нашивают листы фанеры, ОСП или ЦСП, а по ним укладывают гидроизоляцию. Остальные изоляционные слои кровельного пирога нашивают со стороны помещения.

На балках закрепляют черновой потолок (из досок или листовых материалов), к нему, перпендикулярно несущим балкам, привинчивают планки с шагом 40 см. Между планок размещают пенополистирольные плиты, приклеивая их на мастику или клей. К утепляющему слою подшивают пароизоляционную пленку. Закрывают изоляционный пирог чистовым потолком.

Схема конструкции (сверху вниз):

• гидроизоляция;
• сплошная обрешетка из листовых материалов;
• балки;
• черновой потолок;
• утеплитель;
• пароизоляционная пленка;
• чистовой потолок.

Примерная схема будет выглядеть так:

Вариант #4. Инверсионная кровля по балкам

А можно пойти против всех «традиционных» решений и соорудить инверсионную крышу на балках. За счет того, что гидроизоляция будет прикрыта утеплителем, то есть защищена от нагрузок, воздействия кислорода, УФ-лучей и осадков, срок ее службы значительно повышается.

При сооружении инверсионной кровли можно воспользоваться следующей схемой (снизу вверх):

• балки;
• сплошная обрешетка;
• гидроизоляция;
• разделительный слой (при использовании в качестве гидроизоляции мембраны ПВХ);
• утеплитель ЭППС;
• разделительный слой – геотекстиль;
• балласт, тротуарная плитка, деккинг и т.п.

Принцип инверсионной кровли часто применяют и для устройства зеленых крыш. Например, можно сделать так:

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

• Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
• Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

• Менее 10 градусов – выбирают рулонные материалы;
• От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
• От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
• 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Строительство каркасной пристройки к дому

Любое строительство требует тщательного планирования. Пристройка к кирпичному дому – тяжелая работа, которая не обходится без опыта и сноровки. То же можно сказать и о реализации определенного проекта для деревянных конструкций

Неважно, какой вид был выбран, принцип построения один. Весь цикл возведения сооружения можно разделить на несколько этапов:

1. Обустройство фундамента.
2. Возведение стен.
3. Монтаж чернового пола.
4. Монтаж кровли и потолочного перекрытия.

Обустройство фундамента

Основа любого здания – фундамент, а значит, он должен быть из качественных материалов. В случае использования непригодного сырья с низкими эксплуатационными показателями пристройка к дому из каркаса будет испорчена. Если фундамент начнет разрушаться, то, возможно, придется разбирать стены и крышу, что грозит серьезными денежными затратами. Кроме приобретения качественных материалов, необходимо в точности соблюдать технологический процесс.

Фундамент для пристройкиИсточник nl.decorexpro.com

Любая закладка новой основы к старому фундаменту требует точных расчетов. В идеальном варианте – заложить основание сразу для двух сооружений, но такое происходит очень редко. Для стыковки используют специальную арматуру, которая позволяет зацепиться за основу дома

При заливке важно знать и учитывать два фактора:

1. Идентичность состава.
2. Равномерная глубина.

Бетон должен полностью повторять состав и структуру. Так будет обеспечена равномерная структура и более прочное соединение. Равномерная глубина, позволяет проседать фундаменту на одном уровне. Если этого не учесть, по фундаменту пойдут трещины, и структура дома будет сильно повреждена.

Возведение стен

После того как будет сформирован фундамент, нужно приступать к следующему этапу – постройке стен. Существует негласное правило – использовать идентичный с основным зданием материал. Так, если выполняется пристройка к щитовому дому – нужно использовать стены из щитов, если дом кирпичный – использовать кирпичи и т. д. Но что делать, если нет похожего материала? Можно использовать дополнительный слой одинаковой облицовки. Полностью отделывать дом – затратное дело, но проблема унификации будет решена.

Важно помнить, что если нужна пристройка к старому деревянному дому, проекты придется выбирать в общей стилистике. Необходимо использовать материал, из которого выполнен дом

Чем ближе схожесть, тем органичней будет выглядеть постройка.

Укладка стенИсточник remontik.org

В момент планировки нужно понять, будет ли у пристройки своя четвертая стена? Если в проекте она есть, то какой зазор между двумя зданиями? Если дополнительная комната хорошо отапливается и в ней планируется проживание круглый год, то дополнительная перегородка бессмысленна. В плохо отапливаемой комнате воздушная подушка будет защищать дом от холода.

Монтаж чернового пола

Ровный пол – основа комфортной жизни

Для того чтобы не мучится впоследствии, важно сделать гладкую и ровную черновую основу для напольного покрытия. Выполняя заливку и стяжку, важно применять современное оборудование, такое как лазерный уровень

Важно знать, что без должного опыта в строительстве и дорогого оборудования невозможно сделать идеальную работу. «Кривой» черновой пол даст осложнение при постройке теплого пола. Если стелить паркет на некачественное покрытие, то скрип и проседание – гарантированный результат.

Монтаж чернового полаИсточник master-walls.ru

Монтаж кровли и потолочного перекрытия

Как и в случае со стенами, кровля крыши должна быть продолжением основного дома

Должное внимание следует уделить балкам и перекрытиям. Они должны соответствовать всем современным стандартам и нормам пожарной безопасности

Если выбранный проект не подразумевает постоянное проживание, то можно обойтись без утеплителя. То же касается и потолочного перекрытия. Например, в веранде или крыльце можно обойтись без потолка. Все зависит от плана пристройки и проекта основного здания.

Видео описание

Если непонятны определенные моменты, можно просмотреть видео, которое объяснит, как построить пристройку к дому из каркаса:

Запланировав постройку дополнительных квадратных метров, стоит брать во внимание, что это сложный технологический процесс. Если браться за стройку своими руками, риск допустить ошибку – повышенный

Чтобы избежать ненужных трат, лучше обратиться за помощью к профессионалам, которые знают свое дело. Имея в своем арсенале достаточное количество опыта и профессиональное дорогостоящее оборудование, они выполнят качественную работу за максимально короткое время. В итоге хозяина ждет качественная работа без переплат, затрат времени и лишних нервов.

Преимущества и недостатки трехскатной крыши

Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

1. Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
2. Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
3. В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.

Четырехскатные крыши

Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.

Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.

Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.

Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.

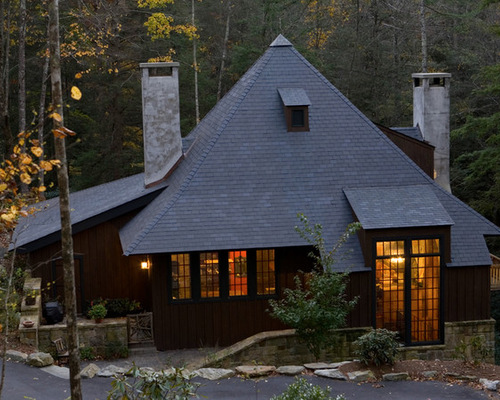

Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.

Стропильный каркас

Угол склона оптимален, материалы подобраны, далее рассчитывается конструкция каркаса крыши. После уже можно закупать всё необходимое для сборки крыши.

Конструкция стропильного каркаса проектируется исходя из выбранного типа кровельного материала, площади крыши и типа строения.

При строительстве односкатной крыши пристройки к дому своими руками стропильную систему можно выполнить по одному из трех типов:

• Висячая.
• Наслонная.
• Скользящая.

Висячая конструкция подходит в тех случаях, когда пристройка построена только из несущих стен. Такой каркас подходит для построек из любого материала.

Наслонный тип каркаса подходит, как правило, при наличии в пристройке перегородок, а само строение сделано из кирпича или камня.

Скользящая система выполняется в том случае, когда стены здания выполнены из дерева. Это обусловлено спецификой строительства деревянных зданий и их последующей эксплуатации.

Для стропильного каркаса желательно выбирать деревянные заготовки высокого качества, хорошо обработанные антисептиками для защиты от влаги и гниения.

Части стропильного каркаса односкатной крыши:

• Мауэрлат из бруса твердых пород.
• Стропильные ноги.
• Обрешетка.
• Подкос.

Основа крыши — твердопородный деревянный мауэрлат. Балки мауэрлата устанавливаются и закрепляют на крепления с одной стороны и стене дома — с другой, к которой примыкает пристройка. На мауэрлат монтируются стропила конструкции или — стропильные ноги. Они одним концом устанавливаются на брусья мауэрлата. Обычно, стропила — это доски 50 на 150 мм/100 на 150 мм, в которых делаются запилы. Это необходимо для плотной установки на мауэрлат.

Обрешетка из бруса или досок — каркас кровли, а подкос служит усилительной опорой, дополняя основной скелет крыши.

Способ укладки обрешетки разнообразен

Здесь важно знать, что это зависит от того, на каком кровельном материале остановился ваш выбор. Так, при использовании твердой кровли её монтируют с таким интервалом, чтобы лист кровли лежал на паре брусьев

При использовании мягкого материала обрешетку кладут, обычно, сплошным дощатым слоем.

Односкатная крыша своими руками: пошаговый монтаж

При начале строительства любой конструкции нужно сделать проект или схему с размерами основных элементов. Расчёт материалов и необходимых крепежей производится на основании размерных данных. Для исключения потери времени в процессе нужно иметь запас 5-10% от объёма.

Порядок работ

Односкатная крыша проста в устройстве, но нарушение технологии монтажаможет повлечь выход из строя всей конструкции ипромокание теплоизоляции и потери функциональности кровельного пирога.

Крепление мауэрлата

Брус укладывается заподлицо к стене из кирпича или блока. Между вертикальными поверхностями и деревянным элементом нужно проложить слой гидроизоляции из рубероида. Крепление к стене проводится металлическими стержнями или анкерными болтами с шагом 70-100 см.

Все деревянные элементы конструкции перед установкой необходимо обработать антисептическими составами для исключения преждевременного разрушения.

Стропильная система

На мауэрлате делается разметка для фиксации стропильных ног, и вырезаются пазы под углом, равным углу наклону ската крыши, средний шаг составляет 80 см.

Пошаговая инструкция по устройству конструкции:

1. Установка крайних стропильных ног в пазы на мауэрлате. Между ними нужно протянуть леску для выравнивания промежуточных конструкций. Укладка лежня для опорных стоек.
2. Монтаж укосин на каждой стропильной ноге, стоек и стяжки между мауэрлатом и лежнем из доски или бруса.
3. Установка ветрозащиты.
4. Фиксация стропильной конструкции лагами и обрешёткой.

Крепление проводится металлическими уголками, саморезами, болтами и гвоздями для жёсткой фиксации или элементами для скользящей системы.

Монтаж обрешётки

Устройство основания проводится,исходя из выбора кровельного покрытия: для рулонных материалов шаг доски составляет 1,5 м, для шифера 1 м, под монтаж штучных элементов и металлических листов делается сплошная обрешётка. Брус или доска устанавливаются поперёк стропил и прочно фиксируются.

Если строится тёплая крыша – это будет основанием для кровельного пирога и нужна будет контробрешётка для фиксации покрытия.

Крепление утеплителя, пароизоляции, гидроизоляции

Устройство тёплой кровли достигается послойной фиксацией материалов на стропильной системе. При монтаже лучше применять два слоя пароизоляции. Нижний фиксируется на обрешётку, а второй над утеплителем – это минимизирует процесс образования конденсата на кровельном пироге.

Этапы создания тёплой крыши:

1. Пароизоляционный материал раскладывается на обрешётке и крепится степлером.

Укладка гидроизоляционного слоя, который фиксируется на поверхности внахлёст 5-10 см. Материал не должен быть сильно натянут, нужно оставлять небольшое провисание для усадки.

Укладка утеплителя, начиная с нижнего отвеса к верхнему. Фиксация не проводится, но при сильном угле наклона кровли можно применить клеевые составы.

Крепление второго слоя пароизоляции с фиксацией степлером к стропильной конструкции..

Далее пирог зашивается контробрешёткой, которая будет основанием для кровли.

Крепление кровельного материала

От покрытия зависит количество и вид элементов для фиксации к стропильной системе. Независимо от вида материала, выкладку листов и размотку рулона начинают с нижнего яруса.

Крепёжные элементы для покрытий кровли:

• ондулин фиксируется специальными гвоздями;

черепица крепится оцинкованными кляймерами или саморезами в местах с повышенной нагрузкой;

профнастил фиксируется кровельными гвоздями на верхней волне листа;

рубероид проклеивается на стыках мастикой и крепится на кровельные гвозди или саморезы с шайбами;

шифер фиксируется гвоздями и саморезами по верхней волне листа.

Шаг 5. Устройство узла примыкания

Теперь важно сделать правильный узел примыкания крыши к стене дома. Именно здесь чаще всего возникают протечки

Кроме того, на каком на каком бы фундаменте не стояла бы пристройка, она всегда немного подвижна. А поэтому узел должен быть рассчитан на растяжение и сжатие.

Все эти вибрации и напряжение в стропильной системе не будут заметны для вашего глаза, но со временем могут разрушить всю крышу и навредить дому.

Поэтому примыкание важно устроить не только водонепроницаемым, но и в какой-то мере эластичным. При этом нужно будет защитить стену кровельным материалом на высоту не менее чем 30 см

Немного пояснений:

Вся стропильная конструкция крыши пристройки будет у вас опираться на обвязку, или так называемые стойки-бабки, либо крепиться верхним концом стропил к стене дома при помощи анкеров или кронштейнов.

А от того, какой именно будет уложен кровельный материал, зависит сложность узла примыкания крыши пристройки к стене дома.

Чтобы присоединить крышу с кровлей из мягкой черепицы, следуйте такой пошаговой инструкции:

• Шаг 1. Если стена кирпичная, тогда оштукатурьте ее и обмажьте битумным праймером.
• Шаг 2. В предполагаемом месте стыка нужно набить треугольную рейку (подходит деревянная из бруса 50х50 мм), а на нее завести рядовую черепицу.
• Шаг 3. Далее поверх черепицы нужно смонтировать полосы специального ковра для ендовы. Берите тот, который будет шириной не 50 см и проклеен битумной мастикой на тыльной стороне. Такие, например, сегодня выпускает Технониколь. На стену эту полосу нужно завести не меньше, чем на 30 см, а если в вашем регионе достаточно жесткий климат – то еще больше.
• Шаг 4. Далее верхнюю часть примыкания закройте металлическим фартуком, который нужно завести в штробу и закрепить.
• Шаг 5. После этого загерметизируйте стык фартука и стены тиоколовым, силиконовым или полиуретановым герметиком.

Кровля из ондулина крепится к стене дома по такому принципу:

И шифер, и ондулин крепят к стене дома по одной технологии. Разница только в том, что на стене еврошифер крепят в каждую решетину.

Ведь ондулин – мягкий материал, поэтому нужно запастись немалым количеством гвоздей. Зато для обустройства примыкания ондулина к стене выпускают специальную самоклеящуюся ленту, благодаря которой не обязательно делать нишу в стене (хотя совсем не помешает).

Давайте рассмотрим процесс такого строительства шаг за шагом:

На практике ондулин особенно полезен тем, что аккуратно смотрится даже на сложной по форме крыше пристройки!
