Крепление потолочнык светильников

Устройство светодиодного светильника

Способ и нюансы монтажа во многом определяются типом светодиодного светильника. Независимо от внешнего исполнения и структуры всех их объединяет используемый в качестве светоисточника led-элемент. Последний классифицируется по ряду параметров:

  1. Потребляемой мощности.
  2. Температуре цвета.
  3. Яркости.
  4. Типу.
  5. Долговечности.
  6. Углу рассеивания светового потока.
  7. Интенсивность пульсации.

Конструкция большей части применяемых в быту светодиодных светильников включает – один или несколько лэд-кристаллов, корпус с отражателем или рассеивателем и радиатор, необходимый для отвода выделяемого тепла.

По внешнему исполнению, нюансам монтажа, особенностям эксплуатации и месту применения светодиодные светильники разделяются на следующие подвиды:

  1. Накладные. Устанавливаются непосредственно на потолке или стене.
  2. Встраиваемые. Монтируются в заранее подготовленную полость либо коробку.
  3. Подвесные. Подвешиваются с помощью крюка, цепочки или проволоки.
  4. Поворотные. Посредством кронштейна изменяют направление светового потока.
  5. Узконаправленные. Имеют концентрированное излучение.
  6. С широким углом светорассеивания. Свет распространяется по всем направлениям.
  7. Панельные. Устройство представляет собой матрицу со множеством лэд-элементов, сверху закрытых рассеивателем, выполненном в виде панели или плоскости.
  8. Специфические. К данному типу относятся приборы освещения конкретных моделей, таких как, например, Армстронг, Грильято и другие.

Простейший тип рассматриваемых светильников – светодиодная лампа. Ее монтаж осуществляется стандартно – вворачиванием в цоколь Е14, Е27 и иных модификаций.

Распространенные проблемы, неисправности и пути их устранения

При подключении и установке устройства могут возникнуть:

  • не работает группа ламп;
  • не работает переключатель;
  • не включается люстра от пульта;
  • люстра не работает совсем;
  • самопроизвольное включение и изменение режимов.

На каждую из причин имеется свой способ ремонта.

Не включаются лампы с пульта

В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.

Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.

Лампы светят, если светильник пошевелить

Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.

Светильник совсем не работает

Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.

Как подключить ЛЕД-светильник к 220В

Светильник светодиодный EVRO-LED-HX-20 18Вт 6400К IP20

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

  • последовательное подключение;
  • параллельное;
  • лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Схема последовательного подключения светодиодных светильников

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Параллельное

Параллельное соединение источников света шлейфным способом

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Лучевое

Шлейфное и лучевое соединение ламп

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Способы крепления потолочных люстр

Различают два способа крепления люстр к потолку. Первый из них предусматривает фиксацию на крюк, второй – на прямую или крестообразную монтажную пластину. От того, как именно будет монтироваться прибор, зависит характер подготовительных работ перед установкой.

Крюки для подвеса

Подвесной крюк – один из самых распространенных крепежных узлов в конфигурациях устройств для освещения. Этот элемент обычно входит в базовый комплект, но его можно приобрести и отдельно. Люстры, подвешиваемые на крюк, оснащены специальным кольцом, скобой или карабином на корпусе.

Крюки имеют различные диаметры стержня и несущие характеристики, отличаются по конструкции, которая рассчитана для конкретных типов оснований

Основные виды крепежных элементов:

  • анкерные – фиксируются враспор в заранее просверленном отверстии необходимого диаметра и глубины;
  • сквозного типа – закрепляются через этажное перекрытие в процессе строительства здания;
  • закладные – применяются для панелей перекрытий, в которых есть пустотные каналы.

Размер и тип крюка подбирается под вес прибора.

Такой способ крепления для натяжных потолков считается простым и довольно надежным, но при этом всегда есть риск, что основание устройства будет расположено неровно. Крюки фиксируются в черном потолке, а в самом натяжном полотне делается отверстие, через которое и подвешивают прибор.

Монтажные пластины и планки

Монтажная планка – крепежный металлический профиль, оборудованный шпильками или боковыми отверстиями с резьбой и зажимами. Эта конструкция крепится к потолку, а люстру надевают на выступающие шпильки, фиксируя декоративными гайками. Основную нагрузку принимает плита перекрытия.

На основное потолочное покрытие предварительно устанавливается закладная из деревянных брусков, фанеры или в виде готовой пластиковой площадки. В натяжном полотне проделывается отверстие, через которое монтажная планка прикручивается к подготовленной платформе

Монтажные пластины имеют стандартные габариты и похожие характеристики, и бывают несколько видов:

  • продольные – предназначены для легких, небольших светильников;
  • крестообразные – состоят из двух длинных полосок, применяются для среднегабаритных приборов с большим диаметром основания;
  • двутавровые – необходимы для фиксации тяжелых, габаритных люстр.

Установка осветительного прибора с планкой на натяжной потолок на порядок сложнее, чем крепление на крюк. Зато в данном случае проще добиться того, чтобы люстра висела ровно.

Основной процесс

Сразу же хотелось бы обратить Ваше внимание на то, что данная инструкция чаще всего применяется, если нужно заменить либо модернизировать систему освещения ванной своими руками. К примеру, если Вы решили подключить бра на стену либо сделать подсветку зеркала дизайнерским светильником

Итак, для того чтобы самому сделать освещение в ванной комнате, Вам нужно будет выполнить следующие мероприятия:

  1. Отключите электроэнергии на вводном щитке
  2. Приступите к поиску распределительной коробки (если потребуется), если нет — снимите крышку для доступа к соединению проводов.
  3. Заведите в распределительную коробку провода от выбранных Вами светильников и подсоедините их параллельно к вводному кабелю, идущему от щитка (это касается нуля и заземления). Обязательно соблюдайте цветовую маркировку проводов, чтобы не было неприятностей вроде короткого замыкания.
  4. При необходимости установите выключатель, хотя иногда контроль может осуществляться вмонтированным в светильник выключателем (к примеру, веревочка).
  5. Провода, идущие от выключателя, соедините с клеммными колодками на корпусе люстры (либо бра).
  6. Тщательно заизолируйте все соединения жил и закройте крышку монтажной коробки.
  7. Включите вводной автомат и УЗО чтобы проверить правильно ли Вы выполнили электромонтаж.

Вот и все что Вы должны знать о том, как сделать свет в ванной комнате своими руками. Увидеть наглядный пример правильной подсветки Вы можете на видео уроке, предоставленном ниже.

Правильно расположенные светильники на потолке и рядом с зеркалом

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Старая люстра и немного теории

Итак, имеем на начало установки двух люстр следующую картину:

Этот светильник был установлен примерно 10 лет назад, и на момент ремонта он морально и материально устарел.

Вот как он был подключен:

Для полноты картины (если кто подзабыл школьный курс физики) приведу классическую схему, на которой изображен светильник с двумя лампами (две лампочки в параллели), который включается через одноклавишный выключатель:

Схема 1. Как подключить люстру с двумя лампами, схема подключения через одноклавишный выключатель

Светильник условно показан пунктиром, ноль на лампы подан постоянно, а фаза коммутируется выключателем.

Идём дальше.

Вот схема подключения люстры с двумя лампами, которая была на момент начала ремонта:

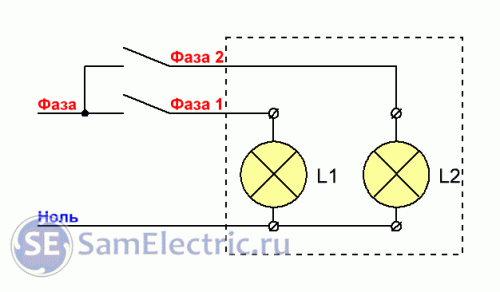

Схема подключения люстры с двумя лампами через двухклавишный выключатель

Такие схемы обычно используют в больших помещениях для включения люстр, содержащих две и более лампочки, для экономии электроэнергии и ресурса ламп.

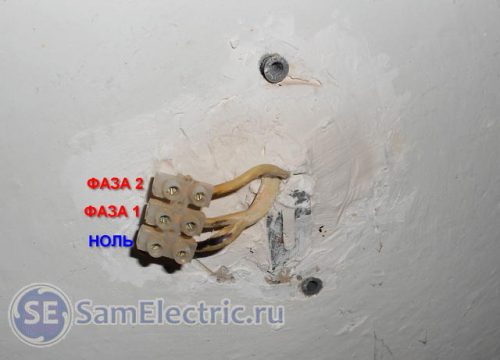

Снимаю старую люстру, вот что остается на потолке – клеммник (ноль отмечен маркером), дюбеля для крепления люстры к потолку, и виднеется загнутый крючок, на котором висела предыдущая люстра:

Расковыряв перфоратором отверстие и выкинув старый крючок, получаем такое отверстие:

Тут надо ещё раз вернуться к теории. Потолочные плиты перекрытия устроены таким образом, что в них есть пустоты, на расстоянии 185 мм друг от друга:

Чертеж потолочной плиты, в которой прокладывается кабель к люстре

В этих пустотах и прокладывают питание ко всем светильникам в квартире, а иногда туда закладывают и силовые провода.

В плите буром на 12-16 мм сверлится отверстие, в которое кабель входит со стены, и выходит там, где должна быть люстра. Провод, который я освободил от старой штукатурки, свободно болтался в пустоте плиты.

Инструкция по ремонту

Починить диодный источник освещения можно тремя способами:

  • поменять светодиоды;
  • произвести замену блока питания;
  • отремонтировать драйвер устройства.

Замена светодиодов своими руками

Для поиска вышедшего из строя элемента стоит использовать один из трех методов:

  1. На поверхности выгоревшего диода можно увидеть темное пятно или точку. Вокруг с поврежденным местом часто имеются следы подгорания.
  2. Каждый светодиодный элемент следует прозвонить тестером, чтобы определить неисправный.
  3. Если насчет конкретной детали имеются сомнения, то ее можно снять. Вместо нее выполняется подключение электроцепей, соединенных с источником питания на 12 вольт.

Чтобы произвести ремонт светодиодных светильников, необходимо иметь лампочку-донора, с которой производится демонтаж полупроводниковых элементов:

  1. С нижней стороны рабочую плату надо прогреть с помощью строительного фена.
  2. Пайка позволит размягчить схему модуля, в результате чего поврежденный светодиод можно демонтировать с использованием пинцета.
  3. Производится зачистка контактных составляющих, на место посадки наносится паста.
  4. Затем на прогретую плату необходимо установить новую деталь. После того, как схема модуля остынет, диодный элемент надежно закрепляется в посадочном месте. Сточенная часть детали покажет, где расположен отрицательный контакт. Если полярность не будет соблюдена, лампочка не включится.

Канал «Китай+» подробно рассказал о замене диодных компонентов в LED лампочке.

Каждый светодиод имеет полюса, поэтому перед снятием надо запомнить, как деталь располагалась относительно маленького и большого контакта. Непосредственно на схеме всегда указывается типоразмер диодного компонента.

Ремонт драйвера

Процедура восстановления этого элемента выполняется так:

  1. Сначала надо подготовить платы-доноры. Их можно взять из старых светодиодных модулей.
  2. Демонтаж моста и схемы производится аналогично, как в случае с полупроводниками. Для этого применяется строительный фен, с помощью которого надо прогреть поверхность платы. Используя пинцет, производится демонтаж деталей.
  3. После того как вышедшие из строя элементы сняты, место их монтажа надо обработать паяльной пастой. Можно использовать средство BGA.
  4. На завершающем этапе выполняется установка сменных элементов в место посадки. Фиксация запчастей осуществляется посредством фена либо паяльника с тонким жалом.

Замена блока питания

Прежде чем чинить деталь, надо убедиться в ее неработоспособности:

Проблема в работе БП может заключаться в выходе из строя конденсаторного элемента. Его неисправность можно определить визуально. Вышедший из строя конденсатор вздувается.
Поврежденная деталь подлежит демонтажу, для этого ее надо выпаять из места установки. Процедура выполняется с использованием паяльника.
Новый конденсаторный элемент устанавливается вместо демонтированного на плате

При выполнении задачи важно учитывать полярность.

Меняя конденсатор, нужно установить устройство аналогичной мощности.

 Загрузка …

Инструкция по установке потолочных светильников

Если вы уже изучили, как провести проводку для точечных светильников, можно приступать к монтажу светильников к потолку. Для этого разработано несколько типов крепления.

Независимо от устройства потолочного светодиодного светильника, их цепляют на особый крюк, тип которого определяется материалом потолка. Плиты перекрытия из железобетона, как правило, уже имеют технологическое отверстие с встроенным креплением. При его отсутствии закладывают анкерный болт с крюком.

Если вы решили закрепить светильник к подвесному потолку, то в данном случае нужен специальный крюк, или такой, который мог бы вкручиваться в закладные устройства.

В продаже можно встретить светильники, оснащенные специальной крепежной планкой, которую фиксируют к потолку при помощи дюбелей и саморезов. После этого осуществляют монтаж самой люстры непосредственно к планке. Для этого нужно лишь на потолке наметить места под отверстия, взять перфоратор и пробить отверстия под дюбели и произвести установку.

Светильники накладного типа привинчивают к потолку через отверстия, проделанные в основании корпуса.

Схема, как подключить светильники на подвесном потолке, обычно прилагается к осветительному прибору. Однако в любом случае перед началом работ необходимо отключить питание линии от электросети, после чего с питающего кабеля нужно снять 10-15 см изоляции. Будьте осторожными, так как изоляция самих проводов должна остаться неповрежденной.

Если все крепежные элементы установлены, а люстра подвешена, то теперь можно приступить к соединению соответствующих проводов друг с другом с помощью клеммной колодки.

Последовательность соединения будет таковой:

  1. Заземляющий желто-зеленый провод подводят к клеммному отсеку «земля». Если такового обозначения не имеется, то подключение следует производить в третье гнездо.
  2. Коричневый провод, соответствующий фазе, крепят к клемме L (фаза), а синий – на клемму N (ноль).

После того как все провода будут соединены, их собирают вместе, и вместе с клеммником прячут в декоративный элемент светильника, в котором также спрятаны и разные крепежные детали.

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

  1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
  2. Примерить корпус фонаря, удостоверившись, что он подходит.
  3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
  4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
  5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
  6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

  1. Обесточивание электрической сети.
  2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
  3. Проверка типа цоколей.
  4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
  5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

  1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
  2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
  3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
