Как сделать гусеничный вездеход своими руками

Порядок изготовления вездехода

Есть умельцы, которые изготавливают своими руками не то что вездеходы — танки в натуральную величину. Однако чаще всего в планах домашнего мастера — мини вездеход гусеничный, на котором можно съездить в лес, на рыбалку, за грибами, а также в магазин или в гости к соседу по размытой дороге или напрямик по пересеченной местности. Как правило, они не оборудованы пассажирским местом и грузовым отсеком, однако являются компактными, недорогими и экономичными машинами.

Простейшие мини вездеходы на гусеницах делаются из грузовых самоходных тележек. Достаточно установить на колеса гусеничную ленту, изготовить которую легко и просто из резиновой полосы и металлических скоб, предотвращающих соскальзывание ленты. Однако следует помнить, что гусеничный движитель, повышая проходимость, одновременно отнимает скоростные характеристики. Поэтому обычно мастера стараются собрать машины на основе более скоростных моделей и даже покупают мощные моторы отдельно.

Для начала необходимо определиться с имеющимися запчастями и решить, каких размеров и мощности будет машина. Базовый чертеж гусеничного вездехода можно найти в интернете и доработать, но лучше сделать с нуля, используя нужные размеры и детали.

Необходимые инструменты и материалы

Рассмотрим два способа сделать самодельную вездеходную машину. Первый попроще, второй — чуть сложнее.

У многих сельских жителей есть мотоблок, который не жалко превратить в вездеход. В идеале стоит брать дизельный мотоблок, он мощнее. Итак, за основу взят дизельный мотоблок «Зубр». Замечателен он тем, что имеет мощность двигателя целых 8 л. с., достаточно мощный аккумулятор с генератором, а также фару для перемещения в темное время суток. Ключевая черта — данная модель способна притормаживать левым или правым колесом, что дает возможность разворачиваться на месте за счет отдельного тормоза на каждое колесо. Это позволяет переработать его по типу гусеничного трактора ДТ-75, где поворот осуществляется посредством фрикционов, притормаживающих колеса с той стороны, куда нужно повернуть.

Никаких изменений в конструкцию вносить не нужно. Достаточно соединить колеса с одной стороны резиновой лентой и заблокировать сцепное устройство между мотоблоком и адаптером.

Вездеход можно изготовить несколькими способами

Необходимые инструменты:

• острый и прочный нож-резак;
• монтировка;
• отвертки шлицевая и крестовая;
• кусачки;
• молоток.

Материалы: покрышки от трактора МТЗ-82 — они пойдут на гусеницы резиновые для вездехода. Достаточно двух покрышек.

Процедура проста:

1. Срезать боковую часть покрышки. Она достаточно твердая, но если нож хорошо заточен, проблем не возникнет.
2. Натянуть остаток покрышки на колёса с одной стороны.
3. Повторить для второй покрышки и колес с другой стороны.

Работа закончена. Как видно, мастер не производит никаких конструктивных доработок с мотоблоком, поэтому эта работа доступна даже начинающим механикам.

Второй способ посложнее и потребует умения соединять детали и узлы от разных машин. Зато результат порадует мощностью и проходимостью.

Необходимые детали и материалы:

• двигатель (в приведенном примере мастер приобрел новый «Lifan» мощностью 22 л. с.);
• КПП от мотоцикла «Урал»;
• транспортерная лента (для изготовления гусениц);
• уголок металлический;
• профтруба металлическая;
• колеса от легкового автомобиля ВАЗ (любой «классики»).

Инструменты:

• УШМ (болгарка);
• сварочный инвертор;
• набор гаечных ключей;
• дрель;
• молоток;
• рулетка.

Такой набор найдется в любой мастерской и не потребует дополнительных затрат.

Гусеницы являются основным элементом вездехода

Порядок сборки

Действия по сборке:

1. Сварить раму из профтрубы.
2. Собрать редуктор и планетарный механизм.
3. Установить двигатель на раму.
4. Установить гибкую муфту между КПП и задним мостом.
5. Собрать фрикцион из дисков сцепления мотоцикла «Урал».
6. Установить цепную передачу, которая будет передавать крутящий момент.
7. Сварить корпус вездехода.
8. Собрать гусеницы. Для основы используется транспортерная лента, в качестве траков — уголок.

В результате получится одноместный вездеход, прочный, надежный и достаточно простой по конструкции, чтобы все возможные неполадки можно было устранить максимально быстро и недорого

Еще одно важное преимущество состоит в том, что большинство узлов и деталей можно найти на разборках, а значит, снова сэкономить. Двигатель можно взять старый и менее мощный, но если нужны хорошие скоростные характеристики и по-настоящему высокая проходимость, 22-сильный Lifan будет оптимальным выбором

Переходим к практике

Рама, изготовленная из труб или уголков, в первую очередь оснащается рулевым механизмом. Выбрав высоту и угол наклона, приварите элемент точечной сваркой

Установите и зафиксируйте двигатель в соответствии с чертежом, уделив внимание отсутствию сильного наклона. Снегоход не должен иметь длинную топливную магистраль, поэтому постарайтесь расположить бак поближе к карбюратору

Следующий шаг – установка гусеницы. Ведомый мост с надетым полотном крепите сзади рамы (на вилку, подвес, амортизатор и т.п., в зависимости от типа конструкции), ведущий – в средней части снегохода (чаще всего под водительским сиденьем), в максимально короткой сцепке с двигателем. Шестерни обоих мостов сцепляются предварительно.

Самоделкины обьединяйтесь | Автор топика: ВЛАДИМИР

На базе чего можно построить вездеход(не пневмоход)…?

Л (Debdan)  я собираюсь делать на базе Урала в основой рамы будет сам урал тесть задний мост от ваз

Л (Debdan)  будит трицикол

ВЛАДИМИР (Daria)  Так подобная модель же выпускалась ирбитским заводом.только они использовали мост от москвича и спитцованые колеса.у него был кузов и вроде как два сидения.

ВЛАДИМИР (Daria)  Если по асфальту кататься то эта модель может и будет жить.а вот на бездоре становится очень неустойчивой.эт я уже на личном опыте испытал

Л (Debdan)  хочешь сказать что трицикл не устойчив???

ВЛАДИМИР (Daria)  Я вы сказал крайне неустойчив

ВЛАДИМИР (Daria)  Ты советуешь шести колесный сделать?

Андрей (Canan)  У меня была мысль развернуть двигатель с коробкой от оки вдоль самодельной рамы, тогда полуоси выходящие из коробки оки станут карданами к мостам от нивы. Только межосевой блокировки не будет. У меня двигатель и коробка от оки уже есть.

Михаил (Tavaris)  газ 71

Михаил (Tavaris)  Или ЗиЛ ПКУ-1 год выпуска 1965, посмотрите очень хорош.

Этапы изготовления

Сделать самодельный снегоход можно посредством выполнения пошаговой инструкции. Если с ответственностью подойти к каждому этапу, удастся в конечном итоге получить надежное транспортное средство. В первую очередь требуется изготовить или приобрести готовыми отдельные элементы изделия, после этого необходимо правильно собрать их воедино.

Рама

После создания чертежа переходят к работам с рамой. Она может быть сварена из металлических труб или сделана из деревянных брусков. Второй вариант считается более бюджетным, но при этом менее надежным. Металлическая рама создается следующим образом:

1. Подбирается подходящая труба. Как правило, используется материал квадратного сечения с диаметром не менее 40 мм.
2. Нарезаются заготовки нужной длины.
3. Трубы соединяются друг с другом при помощи сварки. Создается конструкция нужной формы.
4. Привариваются уголки для крепления различных конструктивных элементов.

Самодельный снегоход лучше делать с большим запасом по прочности. Именно поэтому рекомендуется делать раму из металла. Места соединения должны быть надежно проварены. Если у человека отсутствуют необходимые навыки сварки, можно обратиться к профессиональному сварщику, который создаст раму по готовому чертежу.

Лыжи для скорости

Передняя часть транспортного средства опирается на лыжи. С их помощью удается перемещаться даже по глубокому снегу. Помимо этого, они помогают осуществлять управление техникой. Направляющие лыжи должны быть максимально надежными, поэтому рекомендуется приобретать готовые решения, созданные специально для снегоходов.

Самостоятельно лыжи можно изготовить из металла или дерева. Они могут создаваться из прочных березовых досок. Лыжа необходимой формы просто выстрагивается. Из металла изделие создается посредством сварки двух пластин и тонкого уголка.

Гусеничные колеса

Чтобы сделать самодельную гусеницу для снегохода, потребуется выполнить следующий алгоритм действий:

1. Предварительно подготовить покрышку и грунтозацепы. Для большого вала обычно используется покрышка от трактора МТЗ.
2. Далее отрезать борта покрышки. Резать можно при помощи острого ножа.
3. На обрезанное полотно прикрепить грунтозацепы. В качестве замены им могут выступать обрезанные пластиковые трубы, прикрепленные при помощи болтов.

Гусеница устанавливается на ведущий вал. Она должна быть смонтирована с небольшим натяжением. Подбор покрышки, из которой будет сделана гусеница, необходимо осуществлять с учетом размера вала. Если необходимо небольшое изделие, то подойдет маленькая автомобильная покрышка.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели  из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.

Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа

Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором.
Вырезание ножом можно с успехом заменить электролобзиком, обезопасившись от возможного травмирования.

Срезаются обе боковины покрышки.
Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты.

Таким образом, элемент гусеницы готов к использованию:

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Инструменты и материалы

Главной составной частью транспортного средства является прочный водонепроницаемый кузов. Изготовить вездеход можно с использованием профильных стальных труб сечениями:

• 4х4х1,5 см;

• 5х5х0,3 см;

• 4х2х0,15 см;

• 2х2х0,15 см.

Разумеется, чем больше нагрузка на отдельный элемент, тем больше должно быть сечение используемой трубы. Рекомендуемая толщина листового металла — не менее 0,125 см. Брать очень толстые листы не рекомендуется, потому что они существенно утяжелят конструкцию и увеличат расход горючего.

Впрочем, самые крупные гусеничные вездеходы иногда оснащаются двигателями с базового автомобиля, что поможет перемещать значительные грузы, не теряя темпа движения.

В более простом варианте с исходной машины берут коробки передач и мосты. Что касается инструментов, то предсказуемо понадобятся:

• сварочные аппараты (электрические с подходящими электродами в комплекте, но можно и газовые);

• угловые шлифмашины;

• гаечные и разводные ключи;

• напильники;

• отвертки;

• молотки;

• крепежи.

Инструменты и материал

Для изготовления разных видов самодельных гусениц применяется одинаковый инструмент и материал. Такого добра предостаточно в каждом хозяйском дворе. А если чего-то не хватает, то можно купить в магазине. Перечень необходимых материалов и инструментов:

• большой нож с прочным наточенным лезвием, желательно работать с охотничьим видом;
• для упрощенной работы применяется электрический лобзик, но зубья на лезвии должны быть мелкими;
• гаечные ключи, болты и гайки — это необходимо для оснащения гусеницы сцеплением. Рекомендуется подбирать длинные болты. Гайка закручивается с внешней стороны изделия (болт пропускается с внутренней стороны на внешнюю сторону);
• леска для упрочнения краев;
• трос или подобный материал для связывания отдельных частей будущей гусеницы на снегоход;
• молоток и острый штырь для проделывания отверстий в изделии.

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Важно! Жесткое сцепление снижает маневренность. Однако у снегохода улучшается устойчивость.. Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Самодельный трицикл из Урала

Главные преимущества трицикла на базе «Урала»:

• хорошая управляемость;
• способность развивать достаточно большую скорость;
• большая мощность;
• комфорт во время длительных поездок;
• вместительный кузов для перевозки грузов весом несколько сотен килограммов.

Преобладающая часть комплектующих деталей принадлежит мотоциклу, двигатель для трайка подойдет от ЗАЗ-968. Наиболее трудоемкий процесс – изготовление рамы. В конструкции она является своего рода связующим звеном, на котором производится монтаж всех узлов и деталей.

Особенности конструкции

Неопытным конструкторам при сборке трицикла чертеж будет отличным руководством к действию

Важно хорошо продумать вопрос о размерах

На верхней балке крепятся задние амортизаторы, имеющие сходство с автомобильными аналогами. Во время движения по дороге с неровностями амортизаторы будут чутко на них реагировать. Сварочным способом на балке зафиксированы стаканы, что обеспечивает желаемый комфорт. Трубы приваривают в торец вместе с усилительными косынками – крепление будет надежным.

По причине того, что силовой агрегат установлен в задней части, центр тяжести находится там же. При резком увеличении оборотов двигателя переднее колесо отрывается от дороги, трицикл становится на дыбы. Устранению данного эффекта способствует размещение баланса поближе к переднему колесу.

Если двигатель слегка подуставший, необходимо его немножко подремонтировать. Выхлопная система в данном случае является самодельной, а систему охлаждения можно выбрать водяного или масляного типа.

Поскольку правая рука занята регулировкой «газа», то рычаг переключения передач, естественно, должен находиться с левой стороны.

Способы изготовления самодельных гусениц

После принятия решения, что техника будет с гусеничным ходом, следует выбрать тип самодельной гусеницы

При этом важно учитывать не только имеющийся материал, но и мощность двигателя. Также учитывается то, чем будет в основном заниматься самоделка на гусеницах

Обычно рассматривается два варианта:

1. Вездеход исключительно для передвижения;
2. Техника для обработки земельных участков: трактор, мини трактор, мотоблок.

Наиболее популярный способ — это использование транспортерной или конвейерной ленты. Стоит она сравнительно недорого. Все дополнительные детали можно изготовить самостоятельно. Такой вид гусеницы эффективен при движении по снегу. В гусеничном ходу используется важный элемент — грунтозацеп. Для его изготовления нужен стальной лист толщиной от 2 миллиметров.

Важно при создании заклепок использовать высокопрочную сталь. Полосы транспортерной ленты на гусеницах своими руками соединяются грунтозацепами П-образной формы

Желательно ленту прошить по краям, например леской, чтобы увеличить продолжительность использования. Для создания грунтозацепов и гусеничного хода в целом рекомендуется использовать готовые чертежи.

Самый дешевый способ — изготовить гусеницу из автомобильной покрышки. Длина ленты будет зависеть от размеров шины. Это хороший вариант делать гусеничные мини. Обычно используются изношенные покрышки. Чем лучше сохранился протектор, тем лучше. Наиболее трудоемкий этап такого подхода — вырезание дорожки с протекторами. Во время этого процесса отделяется боковая поверхность покрышки. При этом желательно иметь инструмент типа электролобзика, но можно обойтись и обычным острым ножом. Плюс данного подхода в том, что вырезанная лента — это сразу замкнутый контур.

Интересный способ — применить плоские приводные ремни. Важным плюсом такого подхода является то, что при соединении ремней с помощью грунтозацепов получаются готовые отверстия для звездочки. Приводные ремни лучше купить в магазине. Найти этот материал несложно, и стоимость, как и в случае с транспортерными лентами, довольно приемлемая.

Способ с применением транспортерной ленты можно модифицировать. Суть метода — закрепление втулочно-роликовой цепи внутри гусеницы. Закрепить цепь с лентой можно кронштейнами. С грунтозацепами кронштейны соединяют болтами. Любая самоделка на гусеницах требует тщательного подбора способа сцепки с ведущей звездочкой и выбора материалов.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

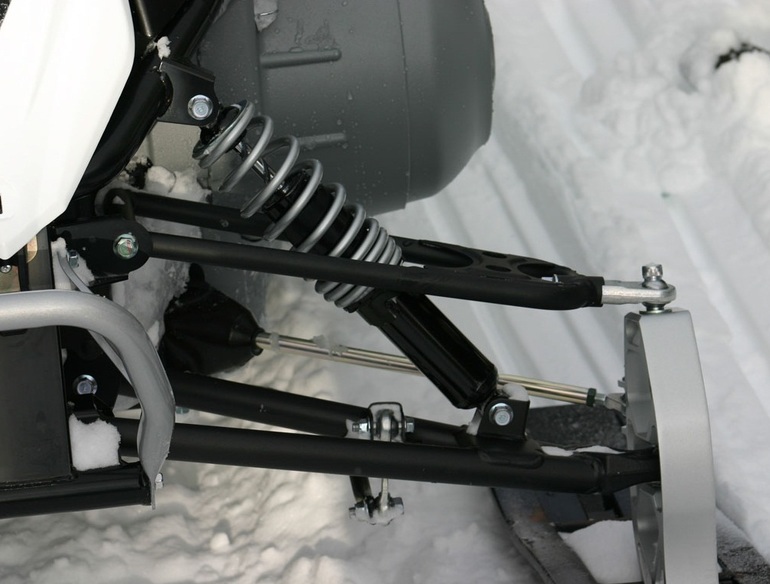

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Алгоритм выполнения деталей

Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.

Применение транспортной ленты

Считается одним из самых простых методов. Помимо транспортной ленты, потребуется втулковая роликовая цепь. Простота в этом случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Для продления срока эксплуатации транспортной ленты в устройстве, надо обвести его по краям леской

При этом важно обеспечить шаг в 10 мм. Чтобы соединить ленты необходимо в этом случае кольцо, надо прошить его по торцам либо использовать шарниры

Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат

Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке

Использование автопокрышки

Для мотоблока нередко берут гусеницы из автопокрышек. Народные умельцы утверждают, что конструкция имеет высокую надежность, когда в неё включён указанный элемент. Чтобы полученный мотоблок был практичным, обязательно надо позаботиться о качестве автомобильных покрышек. Они должны иметь правильный рисунок протектора. В этом отношении предпочтительнее покрышки от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, так как выполняет роль грунтозацепа.

Процесс изготовления можно условно разделить на несколько этапов. Вот они:

1. После обнаружения подходящих покрышек вырезают из них дорожку для гусениц. Это трудоемкая работа, которая потребует много времени.
2. Используют для вырезания хорошо заточенный нож. Лучше взять тот, который используют сапожники. Время от времени его надо смачивать в мыльном растворе. Так резина будет лучше поддаваться резке.
3. Срезают с покрышек обе боковины. Чтобы упростить процесс, можно использовать для этого электролобзик с мелкими зубцами. Убирают лишние фрагменты внутри покрышки, если есть необходимость. Если дорожка получилась слишком твердое внутри, данную манипуляцию можно повторить.

Благодаря этому удается улучшить показатели надежности гусениц, что особенно важно в условиях больших нагрузок. И всё же такие гусеницы получаются довольно ограниченной длины

Она соответствует аналогичному параметру у автомобильной покрышки.

Из цепей и ремней

Вездеходы на гусеницах часто изготавливают с применением обычных ремней с клиновидным профилем. Соединяются они промеж собой посредством грунтозацепов. Ремни прикрепляют винтами или заклепками.

Дополнительным способом является использование одинаковых по размеру цепей. Этот материал часто обнаруживается в большом количестве в гараже у дачников. Процесс изготовления сводится к следующим моментам:

• Берут 2 одинаковые по размеру цепи. Последние звенья разрывают, после чего объединяют их в замкнутое кольцо. Пережимают звенья и заваривают их.
• Грунтозацепами соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления можно сделать из простых стальных пластин подходящей толщины. Их соединяют посредством болтов.

Если нет желания изготавливать гусеницы самостоятельно, можно взять такие изделия от старой техники. Например, хорошую эффективность демонстрирует мотоблок на гусеницах от Бурана. Есть смысл использовать именно старые детали, так как новые бурановские гусеницы стоят довольно дорого.

https://youtube.com/watch?v=TRCcf646ahQ

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны. Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.
