Как подключить лампочку к выключателю

Содержание:

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).

Для того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).

При наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других — держится на пластмассовых защёлках.

Чтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку

  1. Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо. Клавиша аккуратно поддевается отвёрткой, заведённой в щель, и снимается при помощи отвёртки
  2. Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене.Встроенный выключатель демонтируется после откручивания двух винтов крепления к подрозетнику
  3. Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник.После откручивания болтов выключатель свободно извлекается из подрозетника
  4. На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить.После ослабления болтов крепления проводов корпус выключателя останется у вас в руках

Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

  1. Подсоединяются провода на свои места.
  2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
  3. Сверху прикручивается пластмассовый корпус.
  4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша

Установка выключателя производится в поряде, обратном снятию старого устройства

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

  • Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
  • На люстру или лампочку всегда приходит нулевой провод;
  • Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

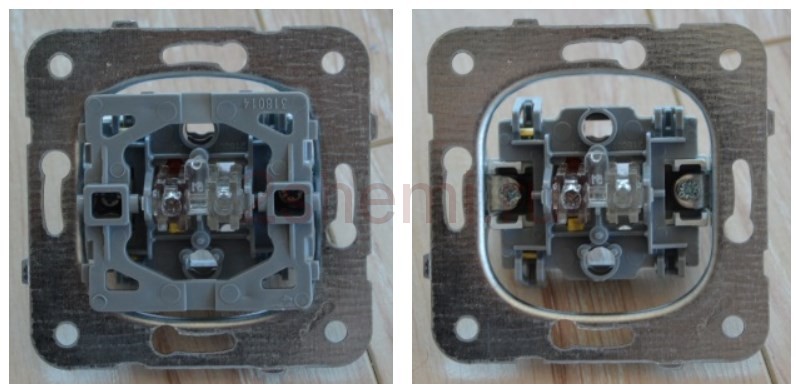

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

4 Как подключить выключатели с подсветкой

Вы, наверное, не удивитесь, но подключать выключатели с подсветкой нужно абсолютно таким же образом, что и без неё. Сложностей нет – если вы уже разобрались в этой теме, вы легко справитесь и с такой задачей.

В подключении нет никаких отличий, а дополнительная цепь светового индикатора не влияет на сам процесс.

Напомним ТБ при монтаже такого рода устройства.

  1. 1. Заводим фазу на выключатель. Это нужно сделать для последующего отсутствия напряжения на контактах патрона.
  2. 2. Ноль и землю вести напрямую на люстру или светильник.

Главное – внимательность при работе. Она должна быть максимальной. Напряжения в проводе быть не должно. Выкручивать пробки или снимать предохранитель тоже можно – видимый разрыв ничуть не навредит.

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

  • В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
  • Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет,  параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
  • Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак.  Второй  способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

  • Наиболее правильное, и как водится, наиболее сложное решение. Вывести в подрозетник нейтраль от щитка, отсоединить один край цепи подсветки от клеммы, подключить его к нейтрали. В таком случае подсветка будет гореть всегда, но не будет паразитных цепей, которые питают лампы с малым сопротивлением (светодиодные и экономки).

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

  • плоская и крестообразная отвёртка;
  • отвёртка с индикацией наличия напряжения;
  • стриппер, чтобы можно было снять изоляцию, или нож;
  • пассатижи;
  • изолента либо зажимы.

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

  • входной контакт, к нему должна подключаться питающая фаза;
  • ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру

Это важное условие для любых работ, связанных с электричеством.
На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов

Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.

Схема выключателя и розетки питания через одну распределительную коробку.

Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода). Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Корпус розетки прокручивается одним винтом – посередине.

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.

Подключение через одноклавишный выключатель

Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.

Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение. Каждый из них оборудован двумя выводами – входом и выходом, причем в некоторых конструкциях выходом может быть более одного.

Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.

Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.

Пошаговая инструкция подключения одноклавишного выключателя

Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления. В коробке их соединяют с проводами от светильника.
Как правильно выбрать В зависимости от вида электропроводки открытой или скрытой в доме могут быть применены выключатели одного или другого вида. Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.
Это легко можно сделать, заведя в распределительную коробку ещё один кабель.
Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.
Провод, который выходит с одноклавишного выключателя соединяется с фазным проводником светильника.
Если у вас его нет скорее всего нет — берите монтажный нож и зачистите концы на 20 мм.
Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Рекомендуем ознакомиться:.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только
после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику
осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе,
а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка
всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки
вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета)
необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки
и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для
фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если
он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного
щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре).
В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить.
Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в
распределительной коробке провода соединять методом скрутки с пайкой.

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.

Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы

Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.

Фаза, отводящаяся к лампе

При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

1 Как подключить выключатель с одной клавишей – конструкция

Выключатель – механическое устройство, предназначенное для включения-выключения осветительных приборов. Для начала, чтобы дальше было легче работать, разберем выключатель для скрытой проводки и посмотрим, из чего он состоит:

  • сверху прибора есть прямоугольная пластина – это клавиша переключения. Ее нетрудно вынуть, поддев чем-нибудь острым. Таким же образом снимите пластмассовый корпус;
  • перед вами рабочий узел с контактами, кнопочным приводом, крепежными лапками, объединенными с металлической пластинкой.

Теперь, когда вы ознакомились с внутренним содержанием выключателя, переходите к его монтажу.

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический. Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода

Если схема работает правильно, можно устанавливать приспособление в корпус

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

  • Желто-зеленый всегда подключается к заземлению;
  • Синий или голубой подсоединяют к нулевому проводу;
  • Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

7 Мигает лампа – как избавиться от такой проблемы

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

  1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
  2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).
  3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

  4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
