Сборка самодельного преобразователя с 12в на 220в

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Преимущество использования преобразователей напряжения

Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях  КР121 ЕУ, обладают повышенным КПД.

В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.

Схемы устройств большей мощности

Преобразователь мощностью до 400 Вт

Схема состоит из задающего генератора (микросхема А1 — КР1211ЕУ1, зарубежного аналога не имеет — это задающий генератор с двумя выходами: прямым и инверсным, соответственно 4 и 6), двух ключей (полевики VT1 и VT2), трансформатора Т1 (повышающего).

Вывод 1, когда на него подается высокий уровень сигнала, останавливает генератор, в этой реализации не использован, в схеме на него подается сигнал постоянного низкого уровня.

Частота генерации определяется R1 – C1, надежный запуск генератора обеспечивают R2 – C2. Стабилизатор (элементы R3, VD1, C3, стабилизация 8-10 В) питает микросхему.

На выходе — двухтактный каскад: два мощных полевых транзистора IRL2505 (при нагрузке до 200 Вт радиаторы не требуются, если возможна большая нагрузка — радиаторы обязательны).

Трансформатором может быть какой-угодно сетевой с двумя обмоткми на 12 В требуемой мощности, лучше тороидальный, можно другой, но должно соблюдаться следующее условие: по мощности трансформатор должен превышать предполагаемую нагрузку в 2 (это если тороидальный сердечник) – 2.5 раза. Пример: если нагрузкой будут 100 Вт – нужна мощность 250 Вт, если тороидальный — 200 Вт.

Конденсатором С6 (он сглаживает импульс) — может быть К-73-17 либо подобный, напряжением 400 В или выше

Когда мощность потребления большая, ток с 12 В может превышать 40 А, вот почему на сечение и длину шины питания необходимо обратить внимание

Мощный преобразователь напряжения с 12 В на 220 В

Предназначен для нагрузки до 1000 Вт, требующей переменного напряжения 220В. Использованы старые транзисторы П216, которые радиолюбители еще могут найти в своем хозяйстве.

В качестве задающего генератора здесь используются транзисторы VT1, VT2 и трансформатор Т1 – задается частота 200 Гц. Вторичная обмотка Т1 сигнал через конденсаторы отправляет к электродам тиристоров VD1, VD2, которые создают импульсное напряжение в первой обмотке трансформатора Т2.

Неполярный конденсатор С4 (его емкость) подобран так, что его напряжение поочередно закрывает тиристоры. Резистором R3 защищаются цепи 12 В от перегрузки во время открывания тиристора.

У трансформатора Т1:

• у сердечника – пластина Ш16Х10;
• в обмотке 1 – 40+40 витков ПЭЛ 0.8;
• в обмотке 2 – 10+10 витков ПЭЛ 0.3;
• в обмотке 3 – 20+20 витков ПЭЛ 0.3.

В трансформаторе Т2:

• в сердечнике – пластина Ш50Х60;
• в обмотке 1 – 40+40 витков проводом 3 мм в диаметре;
• в обмотке 2 – 460 витков, провод ПЭЛ 0.8.

Использование тиристоров КУ202 позволит собрать подобный преобразователь меньшей мощности.

Также можно применить новые кремниевые транзисторы, в этом случае требуется корректировка режима постоянного тока.

Схема инвертора мощностью 300 Вт

Ниже приведена уменьшенная схема, полноразмерная схема для более комфортного просмотра здесь.

Достоинства:

• беспроблемная работа при нагрузке до 300 Вт;
• возможна нагрузка до 650 Вт (при сильном нагреве проводов и падении напряжения до 190 В).

Недостатки:

• сложность, требуется импортная комплектация;
• более высокая стоимость.

Трансформатором может послужить импульсный блок питания (нерабочий советский телевизор в самый раз). Нужно перемотать, сточить зазор на феррите (если из двух таких трансформаторов взять по одной половинке феррита, ничего точить не придется).

В трансформаторе преобразователя возможно использование двух колец, оба 40х25х11, склеенных вместе. Первичная – та же, что в ТПИ-3, вторичная – на 60 витков.

Первичная – в двух обмотках 3 повода на 0.8 у плеча – в одном плече 5 витков и во втором плече 5 витков.

Вторичная – два провода на 0.8. При наматывании используется метод проверки. Вначале половину вторичной — два провода 0.8 + изоляция, затем первичную два плеча, опять изоляция, еще раз вторичная – ее подгоняем для нужного вольтажа (230 В).

В качестве корпуса лучше использовать компьютерный блок питания АТХ, в нем есть кулер, который лучше оставить и применить для охлаждения при повышенной нагрузке.. Ниже показаны фотографии сделанного устройства.

Как сделать преобразователь 12/220 своими руками

Обычный импульсный преобразователь имеет очень простую схему. Большинство
требуемых деталей выпаивается из старого блока питания. Правда, получаемое на
выходе напряжение в 220 Вольт будет далёким от синусоидального, и не
соответствует частоте 50 Гц. Это означает, что напрямую подключать электронику
или инструменты будет невозможно. Но есть решение: установка на выходе
выпрямителя со сглаживающими конденсаторами.

Главная часть схемы на фото — ШИМ-контроллер TL494. Частоту задают
конденсатор C2 и резистор R1. Их номиналы могут отличаться от представленных.

Другая схема является старой, собирается на отечественных элементах, но
выдаёт напряжение в 220 Вольт с частотой 50 Гц. Генератор здесь представляет
собой сдвоенный D-триггер, являющийся аналогом зарубежной микросхемы CD4013. В
случае необходимости можно произвести замену без изменений в схеме. Недостатков
у этой схемы немало: быстрый перегрев, обязательное использование мощного
стального сердечника, несинусоидальный выход, шум в работе.

Есть возможность обойтись и без адаптера, если нужно пользоваться дрелью
или другими инструментами. Вместо него устанавливается бензиновый генератор —
подпитывается от двигателя. Этот прибор может даже зарядить севший аккумулятор
— удобная штука!

Обзор лучших автоинверторов

Для составления рейтинга были использованы следующие параметры:

• мощность;
• качество выходного напряжения;
• поведение при перегрузках;
• комплектация;
• дополнительные функции (если есть);
• отзывы в реале и интернете;
• внешний вид;
• средняя цена в марте 2016 года.

МАП «Энергия» 900

Мощность 900 ватт, входное напряжение 10-15 вольт. Выходное напряжение со минимальным количеством гармоник и частотой 50 герц. При нагрузке свыше 1,3 киловатт автоматически отключается. Если нагрузка соответствует норме, то напряжение стабильно. Может использоваться как мощное пускозарядное устройство (обратное преобразование из 220 в 12 вольт). Внешний вид – большая и тяжелая коробка с цифровым индикатором и переключателями. Стоимость 35 тысяч рублей.

Штиль PS12/300

Мощность 300 ватт, входное напряжение 10,5–14 вольт. Выходное напряжение с минимумом количеством гармоник и частотой 50-60 герц. Если нагрузка на выходе менее 300 ватт, то напряжение стабильно. При увеличении мощности нагрузки напряжение начинает падать. Инвертор комплектуется проводами и разъемами для подключения к автомобильному аккумулятору, а также переходником для прикуривателя. На вид серая неказистая коробка на резиновых ножках. Стоимость 4500 рублей.

MobilEn SP-150

Заявленная мощность 150 ватт, но на испытаниях выдерживал нагрузку в 180 ватт, не снижая напряжения. Подключение дополнительной нагрузки приводит к срабатыванию защиты. При перегрузке сигнализирует легким, но неприятным писком. После отключения пищит очень громко. Выходное напряжение с минимумом гармоник частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. Внешний вид – небольшая прямоугольная коробка, на одном торце которой расположена стандартная розетка, на другой сдвоенный провод с переходником на прикуриватель. Стоимость 1300 рублей.

MeanWell A301‑150‑F3

Мощность 150 ватт, входное напряжение 10,5–15 вольт. Выходное напряжение с минимумом гармоник и частотой 50-55 герц. При увеличении нагрузки до 175 ватт происходит автоматическое отключение. Оснащен стандартной розеткой и шнуром питания с переходником для прикуривателя. На вид серебристый аккуратный цилиндр. Стоимость 3500 рублей.

AcmePower DS-120

Заявленная мощность 120 ватт, но хорошо работает лишь при нагрузке менее 100 ватт. При увеличении мощности нагрузки до 107-110 ватт устройство автоматически выключается. Выходное напряжение со средним количеством гармоник и частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. В комплект входит провод с переходником для прикуривателя. Внешний вид – аккуратная небольшая плоская коробочка из черного/серого пластика. Стоимость 750 рублей.

Как сделать своими руками

Умея работать с паяльником и имея начальные знания в электротехнике и зная, как работают электронные устройства, можно изготовит преобразователь напряжения своими руками.

В зависимости от наличия радиодеталей и возможности их приобретения, схемы собираемого инвертора, могут быть различны. Наиболее просто изготовить выпрямитель на основе ШИМ-контроллера марки TLT494 (схема приведена ниже):

При такой конфигурации, устройство, после сборки, будет обладать следующими техническими характеристиками: мощность – до 0,3 кВт, сигнал на выходе – модифицированная синусоида, напряжение на выходе – 220 В, частотой несколько выше 50,0 Гц.

Используя генератор импульсов, в качестве которого может выступать микросхема КР1211ЕУ1, также можно собрать преобразователь напряжения. Подобная схема приведена ниже:

Мощность инвертора, собранного по этой схеме, может достигать 0,4 кВт.

Преобразователь 12/220 В, на транзисторах, это еще один вариант самостоятельного изготовления подобного устройства. Вариант схемы, при использовании транзисторов, приведен на ниже следующем рисунке:

В данной схеме использованы транзисторы IRFZ44, которые в случае необходимости заменить на IRFZ40/46/48 или IRF3205/IRL3705, и транзисторы TIP41 (КТ819), которые также заменяемы, при необходимости, на КТ805, КТ815, КТ817 и подобные.

Собранная схема (устройство), обладает следующими характеристиками: мощность – до 0,3 кВт, входное напряжение — 3,5-18 В, выходное напряжение – 220 В, частотой 57 Гц, форма выходных импульсов – прямоугольная.

Достоинствами данной схемы являются: простота и возможность сборки даже человеку с начальными знаниями и умениями, малая стоимость комплектующих, компактные размеры монтажной платы и устройства в целом, возможность замены комплектующих.

Недостатками можно считать: в схеме не предусмотрена защита от токов короткого замыкания, КПД ниже, чем у изделий заводской сборки, при работе трансформатор шумит.

Видео испытаний преобразователя

Этот самодельный миниатюрный инвертор 12-220 вольт, который легко спрятать в патроне лампочки, использовался автором (Ака Касьян) для розыгрыша, в котором демонстрировался «генератор свободной электроэнергии».

Для начала само видео с фокусом.

Использовалась сетевая лампочка на 40 ватт.

Эта лампочка на самом деле не простая, удалось в маленькое пространство запихнуть самый настоящий повышающий инвертор напряжения 12-220 вольт, способный питать эту лампочку в полный накал.

Видно 2 полевых транзистора. Это достаточно мощные 20-амперные полевые транзисторы, снятые от инвертора. Конденсатор с первичной обмоткой силового трансформатора образуют колебательный контур. На плюсе питания дроссель, намотанный на колечки от энергосберегающей лампочки. Также видны два базовых ограничительных резистора на 240 ом и два ультрабыстрых диода.

Дроссель один 7 витков сдвоенным проводом 0,8 миллиметров на колечке от эконом лампы. Сердечник от китайского электронного трансформатора 80 ватт, первичная обмотка 2 по 6 витков, провод четырехжильный по 0,8, вторичная обмотка 0,3 миллиметра 130-150 витков.

Готовые инверторы

Если не желаете делать инвертор 12 в 220 3000Вт своими руками, можно приобрести готовое изделие в красивом корпусе, с массой разъемов для подключения приборов. Но цена уж больно кусается. Самый дешевый, мощность которого едва достигает 50 Вт, вы сможете купить за 800-1000 рублей. И хватит его максимум для зарядки аккумулятора ноутбука или питания нескольких светодиодных ламп освещения. Электрический фен или плойку уже не подключить к такому устройству.

Более мощные устройства (свыше 2000 Вт) имеют и цену соответствующую. Самый дешевый инвертор 12-220 В обойдется в 3000-5000 рублей. Но все зависит от производителя. Качественные, многофункциональные приборы производства известных фирм, могут иметь стоимость свыше 20000 рублей. Именно поэтому люди, более-менее разбирающиеся в электротехнике, предпочитают делать инвертор 12-220 своими руками. Благо элементы для изготовления можно найти в самом простом блоке питания персонального компьютера.

Где можно использовать эти устройства?

Самый простой тип инвертора напряжения 12-220 Вольт — это источники используемые в компьютерной технике. Но у них есть один большой недостаток — малая мощность, аккумулятора хватает ненадолго. А если в быту используется устройство в паре с мини-электростанцией (даже ветряного типа), то стабильное питание обеспечено. Обычно инверторы можно встретить в таких конструкциях:

1. Охранных сигнализациях.
2. Котлах отопления.
3. Насосных станциях.
4. Компьютерных серверах и прочих системах.

Другими словами, они применяются там, где необходимо постоянно наличие питающей сети 220 Вольт. Бытовые стабилизаторы напряжения — это не что иное, как инверторы. Только в них преобразуется переменное напряжение в постоянное, стабилизируется, после чего опять повышается до 220 Вольт. Причем с помощью электрических полупроводниковых ключей и ШИМ-модулятора получается добиться практически идеальной синусоиды.

Схема и принцип работы инвертора 12 220

Основная часть радиодеталей, использующих инверторы, используют в работе высокие частоты. Импульсный инвертор в полной мере заменяет классическую схему, в которой применяются трансформаторы. Микросхему К561ТМ2 формируют два D-триггера, у которых присутствует вход R и S. Такая микросхема создается с учетом использования КМОП-технологий, посредством заключения в пластиковый корпус.

Задающие генераторы инверторов монтируются с учетом К561ТМ2, с использованием для функционирования устройства DD1. На делитель частот осуществляется монтирование триггера DD1.2. Усилительные каскады принимают сигнал с микросхем.

Генераторы с синусоидой для инвертора 12 220 В работают на высоких частотах. Чтобы образовать контур с размером 50 Гц, используют вторичную обмотку с параллельным подсоединением конденсаторов и нагрузок. Подключая любое устройство, инверторы создают преобразовательное напряжение в 220 В.

Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.

Говоря о том, как работает инвертор 12 220, стоит указать что микросхему К561ТМ2 дублирует К564ТМ2. Увеличить мощность на преобразователе можно путем подбора более интенсивного транзистора

Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В

Мощность инвертора

Использовать автомобильный инвертор 12-220 можно во время путешествий. Любая бытовая техника сможет работать даже в полевых условиях. Вот только максимально допустимая нагрузка небольшая – несколько сотен Ватт. Самые мощные приборы позволяют производить подключение нагрузки мощностью 2-3 кВт, но аккумуляторная батарея быстро сядет. Типы нагрузок по потреблению тока:

1. Реактивная – частично потребляется энергия, получаемая от источника питания.
2. Активная – энергия потребляется по максимуму.

Если вы точно знаете, какую нагрузку будете подключать к инвертору 12-220 В, то произвести расчет максимальной мощности не составит большого труда. Допустим, вы планируете подключать к прибору нагрузку с максимальной мощностью 300 Ватт. Мощность самого инвертора должна быть примерно на 25% больше – такого запаса вполне достаточно. Поэтому для полного удовлетворения потребностей нужен инвертор с мощностью 375 Вт. Но такой вы не найдете в продаже. Поэтому нужно выбрать устройство мощностью 400 Вт – самое близкое по значению.

Цены на преобразователи

Стоимость преобразователе напряжения зависит от технических и эксплуатационных характеристик, бренда производителя и места приобретения устройства.

Для определения ценового диапазона на инверторы различных конструкций и технических показателей, можно рассмотреть модели автомобильных устройств, приведенные выше, а также модели прочих конструкций.

Стоимость, при реализации посредством интернета, составляет, для моделей:

1. Автомобильные преобразователи.
   • «ОРИОН ПН-70» – от 3000,00 рублей;
   • «AIRLINE API-150-01» — от 900,00 рублей.
   • «AIRLINE API-200-02» — от 1400,00 рублей.
   • «WESTER MSW250» — от 1700,00 рублей.
   • «MYSTERY MAC-1000» — от 5500,00 рублей.
2. Компактные преобразователи.

• «DEXP CAR 600W» (Китай) – от 2200,00 рублей.
• «Орион ПН-70» (Россия) – от 3000,00 рублей.
• «MYSTERY MAC-800» (Китай) – от 4000,00 рублей.
• «Airline API-1000-06» (Китай) – от 5400,00 рублей.
• «AcmePower AP-PS1000» (Китай) – от 13500,00 рублей.

1. Стационарные преобразователи.

• «AcmePower AP-DS1600» (Китай) – от 9000,00 рублей.
• «AcmePower AP UPS2500» (Китай) – от 20000,00 рублей.
• «AcmePower AP DS 4000» (Китай) – от 27000,00 рублей.

Самодельный преобразователь 12 220 В и общий принцип его создания

Электрическая схема преобразователя напряжения 12-220 вольт.

На рынке радиодеталей большая часть инверторов функционирует с использованием высоких частот. Импульсные инверторы полностью заменили классические схемы с применением трансформаторов. Микросхема К561ТМ2 состоит из двух D-триггеров, которые содержат два входа R и S. Она создана с применением КМОП-технологии, заключена в корпус из пластика.

Задающий генератор инвертора монтируется на основе К561ТМ2, используя для работы устройство DD1. Для делителя частоты монтируется триггер DD1.2. Усилительный каскад принимает сигналы с микросхемы.

Для работы подбирают транзисторы КТ827. При их отсутствии используют транзисторы КТ819 ГМ или полевые полупроводники – IRFZ44.

Генератор синусоиды для инвертора 12 220 В работает с высокой частотой. Для образования контура с размерами 50 Гц используется вторичная обмотка и параллельное подсоединение конденсатора и нагрузки. При подключении любого устройства, инвертор создает преобразование напряжения в 220 В.

Схема имеет один существенный недостаток – несовершенную форму параметров на выходе.

Микросхема К561ТМ2 дублируется К564ТМ2. Увеличение мощности преобразователя достигается подбором более интенсивных транзисторов

Следует обратить внимание на конденсатор, установленный на выходе. Он имеет напряжение 250 В

Особенности работы инвертора

Чтобы получить контур в 50 Гц, необходимо использовать вторичную обмотку и параллельно соединённые с ней электролитические конденсаторы и элемент нагрузки. Когда на выход не подключена нагрузка, схема не работает. Как только вы подключите какой-нибудь потребитель, инвертор начнет преобразовывать напряжение 12 в 220 Вольт.

Синусоида на выходе далеко до идеала. Это огромный недостаток подобной схемы. Чтобы произвести увеличение мощности, необходимо применять более дорогие и эффективные типы транзисторов

Обратите внимание на электролитический конденсатор, который подключен к выходу. Он должен быть рассчитан на минимальное напряжение 250 В

Будет лучше, если это значение будет выше 300 В.

Мощный DC-DC преобразователь

Сегодня рассмотрим очередной DC-DC преобразователь напряжения который позволит заряжать или питать ноутбук от автомобильной бортовой сети 12 вольт.  Схем похожих преобразователей в сети очень много, мы рассмотрим на мой взгляд один из лучших вариантов.  Ещё инверторы такого планы часто применяются для питания мощных светодиодов от пониженного источника поэтому некоторые образцы имеют функцию ограничения тока.

Зачем делать то, что можно купить, ещё и за несколько долларов, такие вопросы задают многие люди…, отвечу просто,  во-первых, собрать своими руками гораздо быстрее, чем ждать пару месяцев посылку из Китая и, во-вторых ничто не сравнится с той радостью, которую приносит работа конструкции которою ты создал собственными руками.  Плюс ко всему наша конструкция будет надёжная.

Давайте рассмотрим схему и принцип её работы.

Это однотактный, повышающий стабилизатор напряжения с защитой от коротких замыканий, в просто народи — Бустер. Принцип работы схож с обратно — ходовым преобразователем, но у последнего дроссель состоит минимум из двух обмоток и между ними имеется гальваническая развязка.

Основой схемы является популярнейший однотактный ШИМ-контроллер из семейства UC38, в данном случае это UC3843.  На вход схемы подаем напряжение, скажем 12 Вольт, а на выходе получаем 19, которые необходимо для зарядки почти любого ноутбука.

Вообще диапазон входных и выходных напряжений для этой схемы довольно широк, вращением подстроечного многооборотного резистора R8 с лёгкостью можно получить иные напряжения на выходе. Я выставил чуть меньше 18, так как данный преобразователь мне нужен для иных целей.

Микросхема генерирует прямоугольные импульсы с частотой около 120-125 килогерц, этот сигнал поступает на затвор ключа и тот срабатывает. Когда открыт транзистор в дросселе накапливается некоторая энергия, после закрытия ключа дроссель отдаёт накопленную энергию, это явление называют самоиндукцией, которая свойственна индуктивным нагрузкам.

Важно заметить, что напряжение самоиндукции может быть в разы, а то и в десятки раз больше напряжения питания, всё зависит от индуктивности конкретного дросселя.  На выходе схемы установлен однополупериодный выпрямитель для выпрямления всплесков самоиндукции в постоянный ток , который накапливается в выходных конденсаторах

Питание нагрузки осуществляется запасенной в конденсаторах энергией, такой инвертор очень экономичен благодаря ШИМ управлению, потребление холостого хода всего 15-20 миллиампер.
Используя осциллограф мы можем увидеть, как меняется скважность импульсов на затворе полевого транзистора в зависимости от выходной нагрузки, чем больше выходная мощность, тем больше длиться рабочий цикл транзистора, то есть в дроссель поступает больше энергии, а следовательно больше и энергия самоиндукции.

Теперь о конструкции…  Микросхема — ШИМ установлена на панельку для без паечного монтажа, если собираетесь использовать такой преобразователь в автомобиле, то советую микросхему запаять непосредственно на плату, так как в машине всегда есть вибрация.

Полевой транзистор… Тут большой выбор, использовать можно ключи с током от 20 ампер напряжением не менее 50 вольт. Я просто воткнул мой любимый IRFZ44, которого с головой хватит.

Кстати о мощности…, В принципе схема может отдать 150 вт без проблем, но естественно для этого нужен более мощный транзистор скажем irf3205 и соответствующий дроссель, в моём варианте схема будет под нагрузкой не более 50 Ватт, хотя с таким раскладом компонентов 100 Ватт снять можно.

Далее по счёту идёт накопительный дроссель, его индуктивность 40 мкГн, ничего не мотал, просто взял один из дросселей выходного фильтра компьютерного блока питания. Диаметр провода 0,9 мм. Количество витков 25. В принципе он особо не критичен, индуктивность может отличаться, размеры кольца и количество витков тоже.

Выходной выпрямитель — это сдвоенный Диод шоттки, подойдут сборки с током от 10 ампер с обратным напряжением не менее 40-45 Вольт.

Схема имеет защиту от коротких замыканий, она построена на базе датчика тока в лице низкоомного резистора подключённого в цепь истока полевого ключа, в моём случае это 2-х ваттный резистор сопротивлением 0,1 Ом.

После окончательной сборки транзистор и выпрямитель устанавливают на общий теплоотвод не забываем и про изоляцию между ними. Печатная плата довольно компактная, монтаж плотный.

Печатную плату в формате lay. можно скачать здесь.

Автор; АКА Касьян.

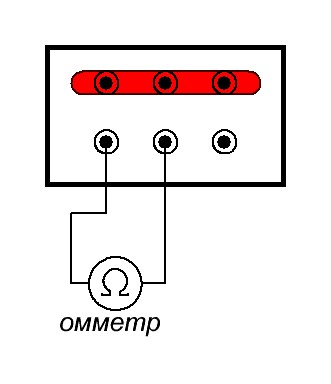

Монтаж радиоэлементов

Осталось собрать устройство. Поскольку компонентов в схеме не так много, можно размещать их не на печатной плате, а навесным монтажом с креплением к радиатору, то есть к корпусу устройства. К штыревым ножкам подпаиваемся моножильным медным проводом достаточно большого сечения, затем место соединения укрепляется 5–7 витками тонкой трансформаторной проволоки и небольшим количеством припоя ПОС-61. После остывания соединения оно изолируется тонкой термоусадочной трубкой.

Схемы высокой мощности и со сложным вторичным контуром могут потребовать изготовления печатной платы, на краю которой в ряд размещены транзисторы для свободного крепления к теплоотводу. Для изготовления печатки пригоден стеклотекстолит с толщиной фольги не менее 50 мкм, если же покрытие более тонкое — усиливайте цепи низкого напряжения перемычками из медного провода.

Изготовить печатную плату в домашних условиях сегодня просто — программа Sprint-Layout позволяет рисовать обтравочные трафареты для схем любой сложности, в том числе и для двухсторонних плат. Полученное изображение распечатывается лазерным принтером на качественной фотобумаге. Затем трафарет прикладывается к очищенной и обезжиренной меди, проглаживается утюгом, бумага размывается водой. Технология получила название «лазерно-утюжной» (ЛУТ) и описана в сети достаточно подробно.

Где можно использовать эти устройства?

Самый простой тип инвертора напряжения 12-220 Вольт – это источники бесперебойного питания, используемые в компьютерной технике. Но у них есть один большой недостаток – малая мощность, аккумулятора хватает ненадолго. А если в быту используется устройство в паре с мини-электростанцией (даже ветряного типа), то стабильное питание обеспечено. Обычно инверторы можно встретить в таких конструкциях:

1. Охранных сигнализациях.
2. Котлах отопления.
3. Насосных станциях.
4. Компьютерных серверах и прочих системах.

Другими словами, они применяются там, где необходимо постоянно наличие питающей сети 220 Вольт. Бытовые стабилизаторы напряжения – это не что иное, как инверторы. Только в них преобразуется переменное напряжение в постоянное, стабилизируется, после чего опять повышается до 220 Вольт. Причем с помощью электрических полупроводниковых ключей и ШИМ-модулятора получается добиться практически идеальной синусоиды.

Назначение устройства

Устройство, которое преобразует напряжение, также называют инвертором.

Инвертор — это электронный прибор служащий для трансформации подаваемого на его вход постоянного напряжения в электрический сигнал, изменяющийся по времени с другой величиной амплитуды. То есть если на вход прибора подать постоянный сигнал равный 12 вольт, то на его выходе можно будет получить переменное напряжение 220 вольт.

Принцип работы устройства основан на преобразовании электрической энергии. Существуют приборы как заводского изготовления, так и самодельные, но принцип их работы одинаков. Разница лишь в качестве — надёжности и правильности формы выходного сигнала.

Схемотехника устройств построена на использовании высокочастотных трансформаторов, специализированных микросхем и транзисторов. По виду исполнения схемы инверторы бывают:

1. Мостовые — в принципиальной схеме такого типа преобразователей не используются трансформаторы. Обычно так изготавливаются устройства с мощностью до 100 ВА.
2. Трансформаторные — ключевую роль в схеме играет трансформатор, имеющий нулевой вывод. Такая схема несложна, но обычно предназначена для питания устройств, мощность которых не превышает 500 ВА.
3. Комбинированные — в их схемотехнике используются транзисторы и трансформаторы. Такой подход позволяет создавать преобразователи с широким диапазоном мощностей.

Устройства на современной элементной базе

Такие схемы можно использовать для питания бытовых приборов, ламп дневного света, и т. д. В конструкции силовые транзисторы типа КТ819ГМ монтируются на радиаторе с большой площадью, чтобы улучшить охлаждение. Схема содержит задающий генератор на логическом элементе КР121ЕУ1, по аналогии, как и в рассмотренном выше случае, а также усилительный каскад. Неплохо работают полевые транзисторы IRL2505.

Выбор на микросхему КР12116У1 пал не случайно – в ней имеется двухканальная регулировка силовых ключей. Поэтому для простых конструкций она подходит идеально. От используемых в цепи пассивных элементов зависит частота, которую будет вырабатывать задающий генератор. С помощью сигнала от генератора производится открывание и запирание полупроводников.

Когда каналы в транзисторах открыты, то в нем сопротивление всего 0,008 Ом – это очень мало. Следовательно, можно применять транзисторы с небольшой мощностью. Например, если на выходе установлен трансформатор, у которого мощность 100 Вт, по транзисторам в нормальном режиме будет протекать ток около 104 А. В импульсном режиме пиковое значение может составить 350-360 Ампер.

Преобразователи и их типы

Преобразователем называют устройство, которое способно повышать или понижать напряжение электрической цепи. Так можно изменить вольтаж цепи с 220В на 380В, и наоборот. Рассмотрим принцип построения преобразователя с 12В на 220В.

Данные устройства можно разбить на несколько классов/типов, в зависимости от их функционального предназначения:

• Выпрямители. Работают по принципу преобразования переменного в постоянный ток.
• Инверторы. Работают в обратном порядке, преобразовывая постоянный ток в переменный.
• Преобразователи частоты. Изменяют частотные характеристики тока в цепи.
• Преобразователи напряжения. Изменяют напряжения в большую или меньшую сторону. Среди них различают:
  • Импульсные блоки питания.
  • Источники бесперебойного питания (ИБП).
  • Трансформаторы напряжения.

Также все устройства делятся на две группы — по принципу управления:

1. Управляемые.
2. Неуправляемые.
