Блок бесперебойного питания для котла отопления: принцип работы + тонкости выбора бесперебойников

Резервные модели

Среди всех резервных ИБП для отопительных котлов стоит выделить Теплоком от компании Бастион, wow 500 u, ИБПС 12 и electric back ups be700g rs.

Бастион teplocom 300

Российский ИБП резервного типа переключается за одну секунду. Он популярен за надежную сборку, небольшие размеры и стабильную работу.

Это ибп с внешними АКБ, которые нужно приобретать отдельно. Кроме того, если в доме скачет напряжение, производители рекомендуют установить стабилизатор на входе.

Недостатки:

  • Предохранитель плавится.
  • Аккумулятор покупается отдельно.
  • Величина выходной мощности всего 200Вт.

Впрочем, за свою цену прибор отлично справляется с задачей. Хотя иногда бывают задержки, и котел переходит на ИБП больше, чем через 1 секунду.

Powercom wow 500 u

Еще одно компактное устройство без аккумуляторов и с минимумом функций. Диоды светятся слабо, батарея имеет нестандартный размер. А мощность на выходе всего 250 Вт.

Впрочем, устройство оборудовано USB-портом, тремя евроразъемами под розетки, индикаторами, горячей заменой батарей. Его даже можно закрепить на стене.

СибКонтакт ИБПС 12 300N

Российский ИБП, подходящий для большей части газовых котлов, переключается за 0,8 секунды. Это прибор с внешним аккумулятором до 200Ач, который не входит в комплект и оборудованной системой защиты от аварий.

ИБП отличается надежностью. При сборке производитель использовал детали от мировых компаний, доказавших свой профессионализм.

Недостатка у ИБПС 12 300N всего три:

  • Дорогой.
  • Аккумулятор нужно покупать отдельно.
  • Нет ЖК-экрана и звуковых сигналов.

APC by Schneider Electric Back UPS BE700G-RS

Выходная мощность в 405Вт выгодно выделяет этот ИБП среди прочих резервных ИБП. Он оборудован несколькими разъемами, ступенчатой аппроксимацией синусоиды, автопредохранителем.

Пользователи жалуются, что прибор издает шум при работе и не мониторит потреблённую мощность.

Принцип работы ИБП

Резервное питание от ИБП электрооборудования АСО и аппаратуры контроля, управления и регулирования рабочих параметров для котлов отопления реализуется в нескольких технических вариантах исполнения, каждый из которых имеет свои особенности:

  1. Простейший вариант подключения аккумуляторов, если уменьшилось или полностью пропало сетевое напряжение, называется резервным или off-line (оффлайн) типом.

Схема резервного off-line подключения ИБП

При номинальном сетевом питании напряжение напрямую от сети (обозначено «ключ») поступает к аппаратуре АСО – на схеме обозначено «нагрузка». Параллельно от блока «выпрямитель/зарядное устройство» заряжается АКБ («батарея»). Затем постоянное напряжение 12 В от АКБ направляется к инвертору, а из него уже в форме переменного напряжения 220 В подается на нагрузку.

ИБП off-line типа для систем отопления частного дома НЕ ГОДИТСЯ! Оффлайн-бесперебойник пригоден для бытовой техники, пожарной автоматики, но для микропроцессорной автоматики и приборов АСО (термостат, электронный термометр, регуляторы расхода и давления) его использовать не рекомендуется. Причина кроется в нестабильном характере синусоидальной формы переменного напряжения, подаваемого на вход циркуляционного насоса или в схему управляющей электроники с термометром. Напряжение не откорректировано ни по частоте, ни по амплитуде.

График напряжения переменного электрического тока имеет синусоидальную форму. Чем ближе форма подаваемого питания к идеальной (математической) синусоиде, тем лучше характеристики тока, тем стабильнее работает оборудование и автоматика.

На рисунке показаны сравнительные графики изменения напряжения от различных видов источников переменного тока:

  • график (а) – так называемая «грязная» синусоида, имеющая форму меандра – результат работы резервных источников импульсивного характера. «Грязная» синусоида провоцирует перегрузки в работе насоса и кавитационные процессы в системе. Оборудование натужно гудит и быстро выходит из строя;
  • график (б) – аппроксимированная (ступенчатая) синусоида на выходе из инвертора либо дизельного генератора. Используя стабилизаторы напряжения, аппроксимированную синусоиду преобразуют в правильную («чистую») синусоиду;
  • график (в) – «чистая» синусоида. Работа аппаратуры системы отопления при «чистом синусе» со стабильной амплитудой без скачков и провалов проходит без паразитных шумов в штатном режиме. Бесперебойник с инвертором и стабилизатором в общей схеме способен обеспечить чистую синусоиду подачи тока на АСО.

Графики изменения напряжения переменного тока от ИБП различных типов

  1. Если в схему off-line подключения ИБП дополнительно разместить трансформатор, стабилизирующий напряжение на входе зарядного устройства, то получится бесперебойник линейно-интерактивного (Line-interfctive) типа.

Схема ИБП линейно-интерактивного типа

В числе достоинств интерактивного подключения отмечают два фактора:

  • стабилизацию выходного напряжения (хотя она носит примитивный, квазисинусоидальный характер), что уже позволяет его использовать для запитывания оборудования АСО;
  • обеспечение более долгой «жизни» АКБ до 8-10 часов.
  1. ИБП двойного преобразования (on-line типа), представляющий собой устройство резервного запитывания оборудования АСО в автономном режиме.

Схема источника бесперебойного питания on-line типа

Принцип работы ИБП онлайн типа заключается в последовательном двойном преобразовании входящего переменного тока:

  • выпрямитель трансформирует переменное напряжение сети в постоянное;
  • инвертор преобразует постоянное напряжение в переменное.

При двойном преобразовании электроэнергии получается чистая синусоидальная форма питающего нагрузку напряжения, что идеально подходит для оборудования АСО.

Требования к ИБП для газовых котлов и их характеристики

Выбирая ИБП для котла, следует ознакомиться с их разновидностями. Они представлены двумя основными видами – это offline и online UPS. Оффлайн-системы представляют собой самые простые устройства бесперебойного питания. Они не умеют стабилизировать напряжение, переключаясь на батареи только тогда, когда вольтаж падает ниже определенного значения – только в этом случае на выходе появляются стабильные 220 В (в остальное время UPS работают как бы в режиме байпаса).

Выбирайте ИБП с ровной синусоидой, это поспособствует более стабильной работе вашего отпительного оборудования.

ИБП для котла онлайн-типа выполняют двойное преобразование электроэнергии. Сначала переменный ток напряжением 220 В преобразуется в 12 или 24 В постоянного напряжения. Затем постоянный ток снова преобразуется в переменный – напряжением 220 В и частотой 50 Гц. Для того чтобы снизить потери, в их конструкции используются высокоэффективные инверторные преобразователи.

Таким образом, ИБП для котла не всегда является стабилизатором, в то время как отопительное оборудование любит стабильное напряжение. Также оно любит, когда на выходе получается чистая синусоида, а не ее прямоугольный аналог (меандр или ступенчатая аппроксимация синусоиды). Кстати, ступенчатую форму синусоиды дают дешевые компьютерные ИБП с аккумулятором небольшой емкости. Поэтому для питания газовых котлов они не подходят.

Источник бесперебойного питания для котла, в лице компьютерного ИБП, не подходит и тем, что емкость аккумуляторов здесь крайне мала – запаса хватит на 10-30 минут работы.

Теперь мы рассмотрим требования к аккумуляторам. Придя в магазин, чтобы выбрать хороший ИБП для газового котла, не забудьте приобрести модель с аккумулятором подключаемого типа – он должен быть внешним, а не встроенным. Все дело в том, что внешние батареи обладают более высокой емкостью, до нескольких сотен А/ч. Они обладают внушительными габаритами, поэтому они не встраиваются в оборудование, а стоят рядом с ним.

Давайте посмотрим, как выбрать ИБП для газового котла, ориентируясь на максимальное время автономной работы. Учитывая, что аварии на линиях сегодня устраняются очень быстро, а максимальное время проведения профилактических работ составляет не больше одного рабочего дня, то нам достаточно 6-8 часов работы от аккумуляторов. Для того чтобы высчитать, сколько будет работать источник бесперебойного питания для газового котла на полной зарядке, нам потребуются следующие данные:

  • Емкость аккумулятора в ампер/часах;
  • Напряжение аккумулятора (может принимать значение 12 или 24 В);
  • Нагрузка (указывается в паспорте на газовый котел).

Попробуем рассчитать, сколько будет работать бесперебойное питание для котла при потребляемой мощности 170 Вт от аккумулятора емкостью 75 А/ч и напряжением 12 В. Для этого умножаем напряжение на ток и делим на мощность – (75х12)/170. Получается, что газовый котел сможет проработать от выбранного ИБП более 5 часов. А если учесть тот факт, что оборудование работает в циклическом режиме (не постоянно), то можно рассчитывать на 6-7 часов непрерывного питания.

Таблица подбора емкости АКБ бесперибойника в зависимости от мощности котла.

При использовании маломощных газовых котлов и двух аккумуляторов емкостью 100 А/ч каждый и напряжением 12 В, продолжительность автономной работы составит около 13-14 часов.

Планируя купить бесперебойник для котла, необходимо обратить внимание и на такую характеристику, как зарядный ток. Все дело в том, что он должен составлять 10-12% от емкости АКБ

Например, если АКБ обладает емкостью 100 А/ч, то ток заряда должен составлять 10%. Если этот показатель будет меньше или больше, то батарея прослужит меньше, чем это положено.

Необслуживаемые аккумуляторы могут заряжаться и при меньших токах, но время полной зарядки будет достаточно большим.

Состав аппаратуры ИБП

Аппаратура ИБП состоит из следующих элементов:

  1. Аккумуляторных батарей, из которых своими руками или заводским исполнением составляется блок АКБ. Предназначение АКБ – накопление заряда, чтобы при обесточивании АСО выполнять функции энергоисточника для зависящего от электрического питания оборудования топливной системы. АКБ составляется из специальных герметизированных свинцово-кислотных необслуживаемых батарей.

При оснащении своими руками блока АКБ для резервного питания газовых или дизельных котлов, следует учитывать следующие факторы:

  • крайне нежелательно применение обслуживаемых свинцово-кислотных аккумуляторов из-за образования вредных кислотных паров;
  • не рекомендуется подключение автомобильных аккумуляторов для энергообеспечения оборудования АСО, так как их предназначение заключается в быстрой передаче электротока большого ампеража для срабатывания стартера и запуска двигателя, то есть рабочий цикл отличается от ИБП для котла.
  1. Зарядного устройства, предназначенного для зарядки аккумуляторных батарей от сетевого напряжения. Оно также выполняет другие функции:
  • подачу постоянного электротока на инвертор;
  • контроль наполнения батарей при зарядке;
  • переключение питания котла от бесперебойника или от сети.
  1. Инвертора для преобразования постоянного тока от АКБ в переменный электроток синусоидальной формы напряжением 220 В. Чаще всего в ИБП для котлов используются специальные инверторы с функцией зарядного устройства для батарей АКБ.
  2. Стабилизатора напряжения, доводящего низкокачественное питание от электросети до уровня, необходимого для корректной работы схемы управляющей микропроцессорной автоматики. Стабилизаторы монтируются в общем блоке с инвертором, встречаются конструкции с отдельными устройствами.

По типу размещения аппаратуру ИБП разделяют на два типа:

настенные приборы, укомплектованные АКБ небольшой емкости. Используются в схеме АСО с термостатом и термометром для управления оборудованием в малогабаритных помещениях;

Настенные ИБП менее уязвимы при размещении в помещениях с высоким риском подтопления грунтовыми водами или при авариях водопроводных систем.

На фото показан настенный бесперебойник марки ДПК-1/1-1-220-Н on-line типа (с двойным преобразованием электроэнергии).

ИБП марки ДПК-1/1-1-220-Н

ИБП напольного исполнения, нередко блоки аккумуляторов размещаются не на полу, а на специальных стеллажах. Напольные ИБП более мощные, чем настенные аналоги, поскольку их мощность можно наращивать путем увеличения количества батарей в аккумуляторных блоках.

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

  • off-line (он-лайн) ;
  • on-line (оф-лайн);
  • Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

Схема работы оффлайн ИБП (UPS)

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

  • Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
  • Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

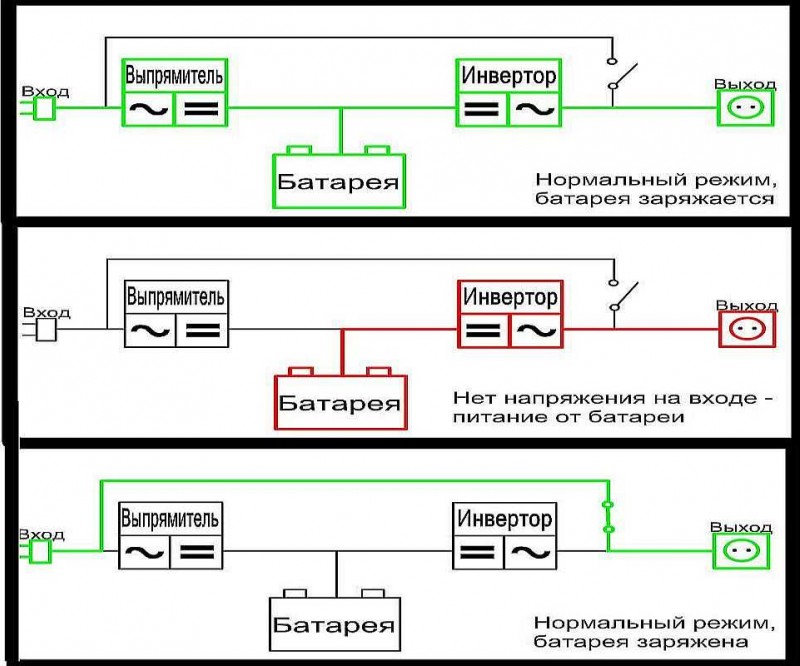

Схема работы онлайн бесперебойника

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

Как работает интерактивный источник бесперебойного питания

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Советы по использованию прибора

В установке и подключении прибора нет ничего сложного. Всю нужную информацию можно найти в инструкции, которая прилагается к оборудованию.

Подключение к сети должно быть постоянным

Правила эксплуатации выглядят так:

  • бесперебойник должен быть постоянно подключен к сети;
  • все источники и относящиеся к ним батареи должны находиться на небольшом расстоянии друг от друга. Это же касается источников тепла;
  • в определенных случаях требуется заземление. В некоторых моделях имеется такой выход;
  • не рекомендовано подключение к выходам ИБП тройников и сетевых фильтров;
  • температура должна быть оптимальной (не ниже 20, и не выше 26 градусов);
  • воздух в комнате должен быть максимально сухим. Если влажность в помещении очень высокая, нужно поискать для установки устройства какое-нибудь иное место.

Правила нужно выполнять точно. Иначе бесперебойник будет постоянно «капризничать» и требовать участия владельца.

Нарушение правил грозит обернуться серьезными последствиями. В лучшем случае срок службы будет снижен, в худшем – произойдет короткое замыкание и начнется пожар.

Типы аккумуляторных батарей

Для резервного питания используются батареи свинцово-кислотного типа. Они больше весят, зато стоят не так дорого, как литиевые. При этом срок эксплуатации таких батарей может достигать 12 лет. В свою очередь литиево-ионные отличаются повышенной удельной емкостью и небольшой скорость подзарядки. Их можно хранить только в заряженном состоянии в комнате, где не наблюдаются перепады температур.

АКБ различают по электролиту, который используется:

  1. AGM. Аккумуляторы такого типа герметичны и характеризуются пониженным электросопротивлением. Они работают дольше гелевых, более надежны, стойки к вибрациям, могут устанавливаться в любых положениях и дешево стоят.
  2. GEL. Гелевый электролит не токсичен и не требует специализированного обслуживания. Аккумуляторы с GEL электролитом мощные, надежные и емкие.

Типы бесперебойников для твердотопливной нагревательной техники

Любая система автономного отопления оснащается бесперебойником. В зависимости от вида и типа котельного оборудования, устанавливается источник бесперебойного питания соответствующего типа. На сегодняшний день в практической плоскости используется три типа ИБП:

  • устройства off-line;
  • приборы Line – interactive;
  • двойные преобразователи, системы On-line.

Каждая модель устройства отличается своей конструкцией и принципом действия. Рассмотрим детальнее.Бесперебойники off-line являются самыми распространенными приборами. Они имеют простую конструкцию и доступную стоимость. В основе работы лежит следующий принцип:

исчезновение напряжения в сети, перепады напряжения запускают в действие цепь ИБП – АКБ. Появившееся напряжение возвращает устройство в нормальный режим – питание от электросети. Время переключения прибора на энергоснабжение от аккумуляторов и обратно, составляет не более 15 миллисекунд.

Изделие состоит из традиционных элементов: инвертора, преобразующего постоянный ток в аккумуляторе в электричество напряжением 220В. Модели  типа off-line работают от электросети с напряжением 170-270В. Основное отличие данного типа заключается в том, что у них отсутствует стабилизатор напряжения, поэтому выходное напряжение у таких бесперебойников равносильно напряжению в сети.

Другой тип ИБП, используемый на практике, интерактивные источники бесперебойного питания. Эти приборы представляют собой оборудование, занимающее среднюю нишу, как по функциональности, так и в плане стоимости. Принцип работы интерактивных источников автономного питания аналогичен работе инверторов off-line. Единственная разница заключается в наличии стабилизатора напряжения. Благодаря своей конструкции такие приборы более надежны и безопасны в эксплуатации. Каждая модель в данном случае рассчитана на взаимодействие с центральной сетью электроснабжения 170-270В.

Последний, третий тип бесперебойников представляет собой устройства, работающие в режиме живого времени, on-line. В этих приборах практически нет недостатков, свойственных двум другим типам ИБП. Основная изюминка этих приборов в следующем:

ИБП в режиме реального времени преобразовывает входной переменный ток в постоянное напряжение, независимо от его параметров и характеристик. В дальнейшем происходит уже преобразование постоянного тока в стабилизированное, переменное напряжение.

Такие модели обладают неоспоримым преимуществом, к тому же ИБП on-line эффективно работают в паре с генераторными установками. Такая особенность очень актуальна в тех ситуациях, когда централизованное энергоснабжение отсутствует длительное время, работа электрических приборов зависит от функциональности автономных миниэлектростанций.

С технологической точки зрения конструкция ИБП on-line достаточно сложная. Соответственно у таких изделий высока стоимость. Целесообразность применения такого оборудования оправдана в тех условиях, когда установлены модели котлов, чувствительные к скачкам напряжения.

Исходя из вышесказанного, можно сделать определенные выводы. Чаще всего для нормальной работы отопительных котлов, работающих на угле, дровах и других видах твердого топлива, достаточно обзавестись активным бесперебойником или устройством off-line. Когда в загородном доме или в частном секторе в связи с частыми отключениями электричества основная нагрузка выпадает на дизельные генераторы, лучшим вариантом станет покупка источника бесперебойного питания on-line.

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Виды

Производители отопительного оборудования представляют много разных устройств. Это позволяет подобрать вариант для любых финансовых возможностей и технических требований. В зависимости от принципа действия бесперебойники бывают резервные, линейно-интерактивные, онлайн. Каждый из них рассмотрим подробно.

Резервные (standby)

Это простой, недорогой, а потому распространённый тип оборудования. В нормальном режиме котёл запитывается напрямую от бытовой розетки, а переход на аккумуляторы происходит на протяжении нескольких миллисекунд после отключения электросети.

Плюсы и минусы

доступная цена
простота обслуживания и ремонта

несинусоидальная форма выходного сигнала негативно влияет на оборудование, но есть модели с чистым синусом на выходе, и их цена заметно выше
невозможность регулировки напряжения
ёмкость встроенного аккумулятора для котла отопления невысока, но есть возможность подключения внешних батарей

Линейно-интерактивные (line-interactive)

Преимуществом этой схемы относительно предыдущей будет способность стабилизировать напряжение питания нагрузки в случае повышения или снижения напряжения в электросети. Аккумуляторами, вернее, их энергией система пользуется только при отсутствии основного питания, что увеличивает срок их эксплуатации. Устройства выпускают в двух группах в зависимости от формы выходного напряжения в батарейном режиме.

Наибольшее распространение получили аппараты, имеющие аппроксимированную синусоиду. Их назначение — работа с импульсными источниками питания, предусмотренными в персональных компьютерах. Если вам нужен источник для обеспечения питания электрических двигателей вкупе с циркуляционными насосами, в большей мере подойдут вторые.

Плюсы и минусы

высокий КПД
встроена функция стабилизации напряжения
быстрый переход в автономный режим при отключении напряжения в питающей сети

напряжение сети не фильтруется полностью от ВЧ помех
на переход с режима на режим необходимо до 20 мс., правда, это справедливо не для всех моделей

Онлайн (on-line UPS)

Беспрерывные источники электропитания с двойным преобразованием напряжения — самые технологически продвинутые — не только обеспечивают бесперебойное снабжение током, но и повышают качество электроэнергии. Потому и стоят они несколько больше, чем предыдущие аналоги. Их использование оправдано только потребностью в электропитании очень высокого качества.

Плюсы и минусы

отсутствует временной промежуток между отключением сети и началом работы аккумулятора
стабилизированное напряжение на выходе

сложное устройство
относительно большая цена
в некоторых моделях вентиляторы для охлаждения инвертора сильно шумят

АСО с использованием ИБП

Варианты применения ИБП в случае временного обесточивания системы отопления частного дома зависят от длительности периода, в течение которого отсутствует сетевой ток. Принцип работы бесперебойников основывается на изначальном накоплении электроэнергии в АКБ и последующей отдаче энергии в качестве питающего напряжения элементам схемы АСО.

В случае кратковременных отключений сетевого тока ИБП могут обеспечить энергонезависимую работу насосов, теплоаккумулятора и автоматики управления в течение ограниченного временного периода, однако с длительным замещением  магистрального энергоснабжения бесперебойники не справятся. Общая концепция построения своими руками резервного питания для энергозависимых автономных систем отопления отводит ИБП роль вспомогательных устройств, считая их вторичными источниками электропитания. В зависимости от длительности вынужденного обесточивания резервное снабжение электрическим переменным напряжением 220 В с участием ИБП подразделяется на три варианта:

  1. Для краткосрочного отсутствия сетевой электроэнергии (до 24 часов) достаточно применения ИБП с несколькими АКБ.

Функциональная схема подключения газового котла к ИБП

Газовому котлу современной конструкции с дистанционным управлением питающая сеть нужна лишь для поддержания работы маломощного насоса и блока автоматики с термостатом и термометром, суммарная мощность которых не превышает 200-300 Вт. Чтобы «продержаться» в энергонезависимом режиме с подключенным теплоаккумулятором 2-3 часа, достаточно бесперебойника на 300-600 В и батареи аккумуляторов емкостью до 50 А*ч.

  1. Периоды отключения света длительностью от одного до трех дней можно перекрыть резервным питанием от ИБП в комплекте с АКБ, но уже с подзарядкой от дизельных или бензиновых генераторов.

Для электрических котлов и теплоаккумуляторов в составе схемы АСО с автоматическим управлением работы в соответствии с показаниями термометра подключение ИБП на длительный срок не используется, поскольку электрические котлы обладают достаточно большой мощностью, для обеспечения которой потребуется много внешних резервных аккумуляторов.

  1. Отсутствие света более трех суток можно компенсировать только с помощью так называемых ИРП (источников резервного питания) жидкотопливных генераторов с инвертором. Между ИРП и автоматикой схемы управления АСО необходимо устанавливать своими руками блок ИБП в качестве стабилизатора напряжения, поскольку дизельные генераторы выдают на выходе пилообразное напряжение.

В регионах с частыми длительными перебоями с электрическим сетевым питанием владельцы частных домов предусмотрительно держат наготове дизельные генераторы с инвертором, но основным «подстраховочным» комплектом считается ИБП с аккумуляторными батареями.

ИБП или генератор – что выбрать?

Бензогенератор используется в случае пропадания электроэнергии. Нужно переключить систему электроснабжения на генератор, запустить его и подождать, пока он выйдет на режим и подключить нагрузку.

Средняя цена оборудования — 30 000 рублей, но есть и более дорогостоящие экземпляры. Их преимущества в возможности использования энергоснабжения в любой период. Недостатком является необходимость контроля работы системы.

ВАЖНО!
Лучшим решением является ИБП. Достоинство системы заключается в наличии режима онлайн для автоматического переключения режима.. Присутствие человека при работе ИБП не требуется

Прибор прекрасно справляется с перебоями в питании

Присутствие человека при работе ИБП не требуется. Прибор прекрасно справляется с перебоями в питании.

Типы

Разделяются на 3 основных категории:

  • обычные, или off-line;
  • линейно-интерактивные;
  • on-line ИБП.

Они отличаются характеристиками, сферой применения и ценой. Рассмотрим каждый вид по отдельности.

Off-line

Простейшие с минимальным функционалом. При больших колебаниях напряжения совершается переход к вторичному питанию. Накопленной в off-line аккумуляторе энергии хватит для работы котла отопления на протяжении нескольких минут.

Эти ИБП стоят дешево. Используются в районах, где отсутствуют значительные помехи электроэнергии.

Недостатки:

  • Не стабилизирует напряжение.
  • Переход к режиму питания от встроенных аккумуляторов осуществляется очень долго – в лучшем случае на это будет потрачено до 15 миллисекунд. За это время подключенные приборы могут перезагрузиться или зависнуть. В отдельных случаях продолжительность этого процесса может многократно увеличиться.
  • Основная часть подобных приборов не способна обеспечить синусоидальное напряжение.

Line-interactive

автоматический трансформаторинтерактивные ИБП

Переход от основного к резервному питанию совершается за 3-5 миллисекунд, что снижает вероятность «подвисания» подключенного оборудования.

Этот вид бесперебойников довольно распространен: большинство потребителей выбирают линейно-интерактивные ИБП для защиты котла отопления. Причиной этому является низкая цена прибора.

Недостатки:

  • Неплавная стабилизация.
  • ЛИ-ИБП не обеспечивают необходимую для уничтожения серьезных помех фильтрацию.
  • При регулярных колебаниях напряжения прибор постоянно переключается на резервное питание, что заметно снижает срок службы аккумулятора.

On-line

Самые продвинутые приборы. Переменный ток на входе конвертируется в постоянный. На выходе же инвертор совершает обратное действие, и ток передается к подключенным устройствам. Он-лайн приборы сводят колебания к минимуму (ниже 1%), обеспечивая стабильное напряжение.

Онлайн ИБП с дополнительными внешними аккумуляторами может обеспечивать питание в течение нескольких часов, а то и суток. Цена у этих высококачественных приборов соответствующая: позволить их себе может далеко не каждый.

Чаще всего они используются для защиты медоборудования, компьютерных серверов, узлов связи, других важных приборов, устройств и приложений.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
