Клемма wago 222-412 (2 контакта) (упак 50шт)

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Соединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Серия 2273

Клеммы этой серии с пастой Alu-Plus начали поставляться в Россию в 2014г. Паста “Alu-Plus” позволяет обеспечить надежность высокой степени и чистоту при монтаже одножильных алюминиевых проводников.

Коннекторы WAGO этой серии (рис.23) позволяют:

• визуально контролировать соединение,
• тестировать величину тока и напряжения,
• фиксировать до 8 одножильных проводников.

Рис. 21 Клеммник WAGO серии 773

Таблица 6

Характеристики клеммников WAGO серий 273, 773

Характеристика	Значение
Сечение одножильных проводников, мм2	0,75 — 6
Номинальное напряжение, В	400
Максимальный импульс, кВ	4
Степень загрязнения	2
Максимальный ток, А	24
Длина участка, свободного от изоляции, мм	10 — 13
AWG	18 — 10
Количество соединяемых проводников	2, 4, 5, 8

Порядок соединения (разъединения) проводников иллюстрируют рисунки 22 – 24.

Рис.22. Удалите 11 мм изоляции

Рис. 23. Вставьте одножильный проводник до его полной фиксации

Рис.24. Для демонтажа провода вытягивайте его поворачивая влево и вправо. Другой рукой удерживайте клеммник.

Цена вопроса

Клеммники WAGO купить можно практически везде по вполне доступной цене. Многие магазины, наряду с розницей, охотно предложат купить клеммники WAGO оптом. На сайте WAGO приводится список из 29 партнёров этой фирмы. Большинство партнёров зарегистрировано в Москве. Также набрав в браузере слова « WAGO » или «ВАГО» можно обнаружить множество предложений этого товара по различным ценам.

В таблице 6 представлены цены на некоторые изделия, которые можно купить на популярных сайтах в июне 2017г.

таблица 6

Изделие	Фирма	Розничная цена, руб.	Оптовая цена, руб.
221-412	Чип и Дип	26	21
221-412	Тинко	16,11	15,36
221-412	ЭТМ	17,9	16,12
222-412	Чип и Дип	28	21
222-412	Тинко	13,87	13,87
222-412	ЭТМ	15,9	14,29

Из этого простого примера видно:

• клеммники WAGO нельзя купить дешево;
• разброс цен весьма существенный.

Шприц с контактной пастой Alu-Plus объёмом 20 мл стоит 150 — 200 рублей.

Безусловно, скрутка проводов обойдётся намного дешевле применения описанных изделий. Но разве вам только это надо?

Современные технологии

Современные способы соединения проводов заключают в себя использование готовых дополнительных аксессуаров, которые не только просты в работе, но и служат изоляционным элементом. Самыми популярными среди них можно назвать:

• клеммные колодки;
• колпачки СИЗ;
• самозажимные клеммы;
• клеммники рычажкового исполнения.

Клеммные колодки

Клеммы изготавливаются из пластика. Внутри их помещается латунная вставка, имеющая по обе стороны болты. В процессе соединения, очищенную от изоляции, жилку вставляют под вставку и плотно прижимают болтиками.

Колодки очень удобный аксессуар для соединения проводов.Источник stip.pl

Достоинства:

• дешевизна устройства;
• простое выполнение работы;
• узел выходит надежным и крепким;
• подсоединяются вместе как медные, так и алюминиевые провода.

Недостатки:

• часто недобросовестные производители выпускают бракованные изделия;
• монтируется только два кабеля;
• алюминиевая и многожильная проводка не допускает использования колодок, так как сам алюминий хрупок и часто ломается, а жилки многожильного кабеля тонкие и могут выскальзывать из-под втулок;
• несмотря на надежность, данный способ значительно уступает пайке и сварке.

Клеммные колодки Wago

Это самое надежное устройство для соединения электрических проводов. В данном случае фиксируются жилки с помощью пружинного механизма. Для этого предусмотрен специальный рычажок. Благодаря этому можно подсоединять проводку любого вида, как одножильную, так и многожильную. Также легко закрепляются алюминиевые и медные провода.

Колодки Wago самые надёжные.Источник wgspb.ru

Достоинства:

1. Соединяются провода изготовленные из одного и того же материала, а также из разных.
2. Создается узел с нескольких жил одновременно.
3. У многожильных проводов жилки не растрепываются и не рвутся.
4. Колодки имеют небольшой размер и с легкостью помещаются в распределительной коробке.
5. Работа делается быстро и надежно.
6. Изделие имеет высокое качество.
7. Колодка оснащена отверстием для индикатора, на случай проверки напряжения в сети.

Недостатки:

Высокая стоимость.

Колпачки СИЗ

Колпачки изготовлены из пластика и внутри имеют пружинку, которая зажимает и удерживает узел. Достаточно всего лишь надеть колпачок на скрутку и он зафиксируется на ней.

Достоинства:

• самое дешевое изделие;
• пластик обладает устойчивостью к возгоранию, чем предохраняет квартиру от пожара;
• простой в использовании;
• имеет необходимую палитру цветов, благодаря чему легко обозначаются все ветки проводки.

Недостатки:

• качество изделия не высокое;
• не позволяет соединять между собой кабеля с разными жилками.

Самое дешевое устройство для соединения и изоляции проводов.Источник jelektro.ru

Зажим «Орех»

«Орех» или «Орешек» представляет собой две пластинки, по углам которых расположены болты. Провода перед работой необходимо зачистить и соединить пластинками. После чего поверхность покрывается карболитовой оболочкой для изоляции.

Достоинства:

• низкая себестоимость устройства;
• не сложный в использовании;
• соединяет провода, изготовленные из разных материалов и сечения;
• отлично изолирует узел.

Недостатки:

• крепление не надежное, со временем болты слабеют и их нужно периодически подтягивать;
• не подходит для установки в распределительной коробке из-за неудобных размеров.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Соединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

• Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
• Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
• Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
• Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
• Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Wago клеммники как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника .

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

1. 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
2. 2. Соединение с использованием клеммников Wago. в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
3. 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
4. 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
5. 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
6. 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

Похожие материалы на сайте:

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

• отдельный клеммный зажим, фиксирующий каждый провод;
• недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
• качество соединения проводов не зависит от силы прижатия и квалификации мастера;
• зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
• надежность полученного соединения;
• повышенная устойчивость против вибраций и механических повреждений;
• исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
• малые габариты;
• полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

• Плоскопружинные.
• Cage Clamp.
• Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

• Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
• Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади.  Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

• 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
• 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Выбор клеммников Wago при покупке

Благодаря высокой популярности подобных клеммников, возросло и количество подделок. Во многом по этой причине некоторые относятся без доверия к подобным элементам. Но как же определить, какого качества товар находится на прилавке?

Первым делом необходимо обратить внимание на цвет. Оригинальные Wago не производятся в ярких расцветках вроде зелёной или красной

Клеммники серии 773 с пастой (для алюминия) − серого цвета с небольшими интерпретациями. «Ваго» 773 без пасты имеют прозрачный колпачок, под которым видны пластины контактов.

ФОТО: elektromir-amp.ruА такие клеммники с прозрачным корпусом подходят лишь для медных жил

Серия 222 – серый корпус с оранжевыми лапками. Серия 221 – прозрачный корпус. Лапки при этом имеют тот же оранжевый цвет.

Ещё одним показателем может являться неровная отливка корпуса и излишки пластика по швам. Ну и главный критерий – стоимость. Оригинальное изделие не может стоить в 2 раза дешевле среднерыночной цены. Поэтому не нужно гоняться за «халявой». Такая экономия может выйти боком.

ФОТО: molotok-sochi.ruНа фальсификат вряд ли будут наносить дополнительную маркировку с названием бренда

Особенности и отличия

Данные муфты на сегодняшний день выпускаются как для соединения под одну клемму, так и сразу нескольких.

Последние, естественно, идут чуть большего размера.

Такую муфту в отличие от ее старых, герметичных собратьев можно открыть и закрыть в любой момент. Вдруг вам понадобится проверить контакты.

Easy Protect применяется не только в быту, но и во всех секторах промышленности. Кроме эл.сетей низкого напряжения муфты отлично герметизируют и слаботочку.

Сам кожух защищен от ультрафиолета. Разместив его открытым способом на фасаде дома под прямыми лучами солнца разрушение стенок муфты не произойдет.

В некоторых случаях даже не нужно устанавливать лишних герметичных распредкоробок, делать страшные скрутки с болтовым соединением и мотками изоленты поверх.

Можно конечно купить и сборно-разборную муфту на резьбовом соединении.

Но это все равно проигрывает в оперативности и универсальности установки. А с вышеуказанными wago все получается очень компактно, изящно и надежно.

Самое главное опять же, не превышать номинальный ток зажима и защищать кабель соответствующим автоматом.

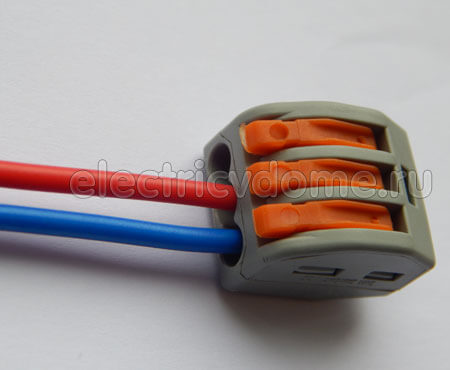

Серия 222 – только медь!

Это многоразовые зажимы с рычагом. Они бывают на 2, 3 и 5 гнезд. На их корпусе имеется технологическое отверстие под контрольные приборы (токоискатель, мультиметр). Серия предназначена для жестких и гибких проводов с сечением жил от 0,08 до 2,5 кв.мм. Также зажим подходит для очень гибких проводов с тонкопроволочной жилой до 4 кв. мм, имеющих класс гибкости 5 и 6.

Wago 222 предназначены только для использования с медными проводами. На корпусе клеммника имеются надписи с информацией о токах нагрузки. По бокам указаны данные по стандартам Япония и США, где в сети подается напряжение 110В. Для европейских стран и России информация о токах указывается снизу. На корпусе зажимов выбито, что они могут применяться на проводах с сечением до 2,5 кв. мм с током нагрузки до 24А. При использовании очень гибких проводов 4 кв. мм допускается ток 32А.

Важным условием электромонтажа является введение в корпус зажима прямой жилы без изгибов и следов окиси. Она должна быть зачищена от изоляции на фиксированную длину 10 мм, что указывается на обратной стороне клеммника.

При отсутствии стриппера зачистку можно сделать вручную и проконтролировать ее длину приложив конец провода к специальной метке на обратной стороне зажима, которая есть на любой серии. Если зачистить слишком коротко, то изоляция попадет в зажим и контакта не будет.

Если перестараться с длиной, то чистая жила будет выступать из клеммника, что грозит поражением током.

Популярные виды клеммников

Компания Wago производит и постоянно совершенствует клеммы для разных видов соединений. Самые востребованные у мастеров:

• неразъемные (одноразовые) Push Wire. Серии 773 и 2273. Есть модификации с наполнением специальной пастой для соединений наподобие алюминий-медь и алюминий-алюминий, и сухие – для соединений медь-медь. Пасту можно приобрести отдельно и самому заполнить клеммник;
• разъемные (многоразовые) Cage Clamp. Серии 222 и 221. Сделаны в виде клипс, где провод зажимается посредством наружного рычажка. Перед установкой провода он поднимается, обеспечивая доступ жилы к контакту, после чего рычажок опускается, фиксируя кабель. Клеммы 221-й серии от 222-й отличаются уменьшенными на 40% размерами;
• разъемные (многоразовые) Fit Clamp. Серия 224. Зажим устроен так, что прокалывает изоляцию провода при монтаже.

Для осветительного оборудования

Для подключения светильников и другого навесного съемного оборудования удобно использовать зажимы 224-й серии, так как они не требуют предварительной зачистки конца кабеля от изоляции. С их помощью можно соединять одножильные и многожильные провода, в том числе и тонкие. С ними не нужно использовать дополнительные инструменты. Это удобно при работах на высоте со стремянки.

Для монтажных работ

Коммутацию в распределительных коробках производят различными способами. надежным считается плотное скручивание с последующей спайкой или накручиванием специального колпачка. После этого скрутку обматывают изоляционной лентой. На такую работу тратится много времени, приходится использовать ручной инструмент и специальное сварочное оборудование. Изолента со временем высыхает и уже не обеспечивает надежную изоляцию. Если возникает необходимость переделать соединение или добавить проводку, приходится отрезать скрутку и делать новую.

Как пользоваться клеммниками Wago:

• проводники разводят по группам, распределяя отдельно фазные, нулевые и заземляющие;
• исходя из количества кабелей в каждой группе, выбирают пружинную клемму с необходимым числом входов;
• концы проводов зачищают от изоляции примерно на 7-8 мм, на соединителях Wago 222-й серии на нижней стороне корпуса есть выемка, чтобы не ошибиться. Ведь если убрать лишнее, снаружи останется часть неизолированной жилы, а если снять мало, то не получится контакт;
• подготовленные провода вставить в отверстия клеммника и зафиксировать.

Одноразовые ваги хорошо подходят для окончательного соединения проводов с цельной жилой. Перемонтировать коммутацию с повторным использованием тех же клеммников уже не получится, но зато их цена в 2 раза меньше, чем у многоразовых.

Последние удобно использовать на временных линиях, подлежащих демонтажу после окончания основных работ. Их можно устанавливать там, где предполагается добавление электрических приборов, а также для соединения гибких многожильных кабелей с твердыми одножильными и между собой.
