Готовые комплекты: домофон + камеры видеонаблюдения

Цена за установку видеодомофона

Чем больше элементов в системе и функций будет в видеодомофоне, тем больше придется заплатить мастеру за выполнение установки

К главным признакам, на которые стоит обратить внимание и которые напрямую меняют стоимость, являются:

• Какой тип работ будет использоваться;
• Возможный тип подключения;
• Регион проживания, в котором будет проводиться установка;
• Фирма-производитель видеодомофона;
• Какой бренд устанавливаемого оборудования;
• Сколько квартир будет подключаться за один раз;
• Какие функции будет иметь домофон на момент покупки.

Все компании имеют свои комплекты для видеонаблюдения, все они отличаются друг от друга по своей цене, функциям, возможностям, качеству.

После подтверждения руководства, потребителю выдается прайс-лист во всеми доступными видами. Конечная оценка будет складываться из суммы всего заказанного оборудования и произведенной установки.

Домофон в частный дом

Собственники частных домов хотят чувствовать себя безопасно в любое время суток. Вот почему дома окружены высокими заборами, многочисленными средствами охраны, в том числе и домофонами. В качестве дополнения в них установлены камеры наблюдения, регистраторы видео. В таком случае покрывается максимальная площадь территории не только по периметру, но и внутри участка.

Покупая домофон для частного дома, отдавайте предпочтение устройствам с цветными дисплеями. Качество изображения на них – максимальное не только днем, но и ночью.

Примечательно, что для загородного дома рекомендуется приобретать домофоны, которые подключаются посредством беспроводных технологий. Прежде всего, такое подключение считается самым дешевым. Кроме прочего, нет необходимости в прокладке кабеля по земле или по воздушным линиям. Стоимость такой техники – велика

Однако она окупится, если принять во внимание, что видео домофоны работают круглосуточно, с максимальной нагрузкой

Что касается панелей вызова, то их может быть несколько. Все зависит от того, где их установить. Один домофон может обеспечивать работы нескольких электронных замков. Но можно просто установить одну панель на центральном входе. В остальных местах просто будут открываться двери с применением специального ключа.

Особое внимание стоит уделить панели. Прежде всего, работать она будет на улице, при разной погоде

Колоссальную угрозу представляют вандалы. Следовательно, корпус должен быть герметичным, крепким. Для частного дома устройства могут иметь лишь 1 кнопку. Если участок охраняется соответствующими сотрудниками, то достаточно купить домофон с картой доступа (ключ).

Дополнительные видеокамеры

Современные домофоны оснащаются дисплеями, на которых допускается одновременное подключение четырех камер. Тем не менее, стандартные модели имеют только одну камеру. Остальное покупается дополнительно

Важно понимать: чем больше камер, тем больше можно осмотреть территории. Количество камер зависит от имеющегося канала подключения

Отсюда совершается подбор панелей для вызова.

Подведем итоги

Несмотря на все преимущества домофонов, их уникальные функции и возможности, невозможно установить такое устройство, которое будет на 100% защищать дом и его хозяина. Но если функций будет максимальное количество, параллельно увеличивается степень защиты жилья. Теперь можно контролировать, кто приходит и уходил в определенное время (например, офисные сотрудники). Качество звука, дисплей, проводной или беспроводной вариант – это основа любого домофона. Если анализировать прочие характеристики устройств, то они только расширяют функционал домофона. Конечно, все зависит от бюджета хозяина.

Схема подключения многоквартирного дома

Для установки и настройки сложной и разветвленной сети видеодомофонов на 10 абонентов и более используют несколько типов коммутирующего оборудования.

Блок управления терминалом консьержа (VIZIT-TU412M1):

• рассчитан для работы на один подъезд с количеством квартир не более 199 (+1 абонент — консьерж);
• возможность вызова и дуплексной связи с любым абонентом;
• высвечивает номер вызываемой квартиры;
• управление замком входных дверей подъезда и шлагбаумом при въезде на территорию;
• блокировать вызов в любую квартиру с переведением вызывающего на пульт консьержа;
• различные режимы работы, в ночном режиме перевод всех вызовов на пульт консьержа происходит автоматически;
• переключения внешнего вызова на пульт абонента после предварительного согласия полученного от него;
• вызов консьержа из квартиры.

Блок управления и коммутации вызывных терминалов (VIZIT-TU418), кроме всех перечисленных функций может объединять в сеть до четырех блоков, таким образом, увеличивая сеть до 800 абонентов в четырех подъездах.

Коммутатор видеосигнала и линии связи подъезда (БК — 401) используется совместно с другими коммутаторами. Контролирует и ограничивает доступ в огороженную придомовую территорию.

Переключает сигнал, поступающий от вызывного устройства, находящегося на въезде, на коммутатор находящийся в подъезде. Через него идет управление подъездным шлагбаумом.

Этажный коммутатор (БК 10, 20, 30) предназначен для подключения различных устройств связи абонента к подъездной линии.

Индивидуальный абонентский блок коммутации (БК 2 А) предназначен для подключения абонентского устройства – трубки УКП или видеопанели, к двум вызывным панелям: подъездной и/или этажной, и индивидуальной.

Устройство разветвитель сигнала (РВС-2) предназначенное для подключения двух устройств абонента к одной магистральной – подъездной линии передачи сигнала.

Так же видеодомофонная система может комплектоваться дополнительным оборудованием, которое дает возможность резко повысить уровень безопасности в доме. Прежде всего, это системы сохранения данных.

Главный и резервный сервера или роутеры, на которых будут сохраняться данные о посещениях. ПК, установленный на посту консьержа, даст возможность изменять настройки системы и просматривать архивы видеофайлов.

Используя роутер для выхода в интернет, возможно создание задач по переадресации входящих, с вызывной панели, звонков, на удаленные устройства или мобильные телефоны посредством SMS и MMS.

Применение адаптера

Адаптер выполняет функцию синхронизации общего подъездного домофона и видеодомофона в квартире владельца. Он обязан подходить для работы сразу к обоим домофонам. Если он будет подходить только для одного из двух устройств, не будет никакой гарантии бесперебойной работы видеодомофона.

Комплектации подбирается под определенные цели и задачи:

• Покупка двух или более камер, если важен дополнительный обзор;
• Станция режима разделения сигнала на нескольких посетителей;
• Иногда необходима установка усилителя сигнала.

Нужно иметь в виду, что у подавляющего числа моделей установлена гальваническая развязка или демпферы для исключения помех. В таком случае звуковая связь более стабильна, прерывание сигнала практически исключено.

Правильно выбранный адаптер, совмещенный с моделью домофона, моментально отправляет сигнал, производя идентификацию посетителя. В ином случае, устройство может оказаться полностью бесполезной покупкой. Видеокамера будет работать через раз, а качество звука превратиться в набор помех и шумов.

Выбирается он по следующим принципам:

• Присутствие развязки. Функции цепей обязаны полностью отвечать нужным параметрам.
• Вид модуля: МСЦ или МСК. Соединение имеет отдельные признаки.

Как правило, чаще применяется установка снаружи. Осуществляется в слаботочном щитке.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Выбираем видеодомофон для квартиры: популярные производители

Напоследок порекомендуем несколько популярных марок видеодомофонов, чтобы вы знали, из чего выбирать.

FALCON EYE

Фирма специализируется на производстве аналоговых видеодомофонов с цветными экранами. Домофоны Falcon Eye пользуются популярностью у российского покупателя, так как легко интегрируются с вызовными панелями, стоящими в российских домах.

Аналоговые видеодомофоны с передачей цветного изображения

OPTIMUS

Продукция фирмы OPTIMUS отличается низкими ценами и богатством вариантов подключения к камерам, вызывным панелям и магнитным замкам. Отличаются качественной картинкой как в дневное, так и в ночное время.

Недорогие домофоны с качественной картинкой

TANTOS

Цифровые видеодомофоны TANTOS отличаются богатством дополнительных функций, таких как беспроводное подключение, запись видео, переадресация вызова, трансляция на смартфон. Их отличает стильный дизайн с сенсорным управлением и громкой связью.

Стильные, современные и многофункциональные цифровые видеодомофоны

• Как выбрать камеру видеонаблюдения для улицы?
• Можно ли в России снимать скрытой камерой?
• Современные системы видеонаблюдения: как передаются и где хранятся видеозаписи?

Фото: компании-производители

Принцип работы и устройство видеодомофонов для квартиры

Вызывная панель

Все домофоны делятся на однопользовательские и многопользовательские устройства. Принцип действия основан на вызове нужного абонента с вызывной панели или автоматической идентификации вызывающего, распознавании посетителя, разблокировке электромагнитного замка или электрозащелки.

Вызывная панель

Панель идентифицирует посетителя несколькими способами:

• видеокамерой с инфракрасной подсветкой или без нее;
• микрофоном;
• динамиком;
• кнопкой набора абонента или цифровой панелью для многоабонентских моделей;
• считывателем электронного ключа или метки.

Индивидуальный код ключа зашит в памяти контроллера. При передаче со считывателя микроконтроллер сравнивает брелок с записанным. При положительном решении контроллер выдает сигнал на открытие замка двери.

Вызывная панель изготавливается в антивандальном исполнении — из толстого металла с защитой диафрагмы видеокамеры триплексом или ее углублении в корпус. Некоторые вызывные панели имеют порты для подключения дополнительных видеокамер.

При наличии дисплея будет отображаться последовательность набора цифр.

Внутренняя панель

Это устройство без антивандального корпуса внутри квартиры или дома с кнопками управления. Может иметь трубку или быть без нее, работать как голосовой интерком. Чаще люди предпочитают классический вид устройства с экраном и подключенной трубкой. Такое устройство позволяет общаться с посетителем без повышения голоса.

Внутренний блок состоит из средства передачи аудио и видеосигналов, кнопки разблокировки замков, набора кнопок управления панелью, динамика, микрофона.

Замки

Есть магнитные и электромеханические защелки. Открываются с вызывной панели ключом, меткой, изнутри квартиры — нажатием кнопки разблокировки, кнопкой с обратной стороны входной двери или калитки. При выборе домофона нужно выяснить, с какими замками он работает.

Электромеханическая защелка при отключении питания чаще всего остается закрытой. Если злоумышленник перережет провод питания, все равно не сможет проникнуть внутрь. Открыть ее можно как снаружи — ключом, так и изнутри — нажатием клавиши разблокировки. У внешнего замка есть слабости — обмерзание замочной скважины и примерзание запора защелки.

Электромагнитный замок открывается только с помощью команд исполнительных устройств. При исчезновении питания автоматически разблокируется. Поэтому используется в многоквартирных домах, чтобы при ЧО жильцы свободно вышли наружу. Это делает их уязвимыми, но таково требование пожарной безопасности для многоквартирных домов. В относительно теплом помещении не подвержен обмерзанию. При монтаже мощный электромагнит устанавливается на дверную раму, а пластина магнитопривода — на двери. Под действием электрического тока катушка электромагнита возбуждается и металлическая пластина притягивается. В обиходе используются электромагниты с усилием 150 — 400 кг. На входные двери устанавливаются модели 300 — 400 кг.

Блок сопряжения

Почти всегда идет отдельно. Необходим для подключения к системе контроля доступа подъезда. От типа СКУД меняется принцип работы блока.

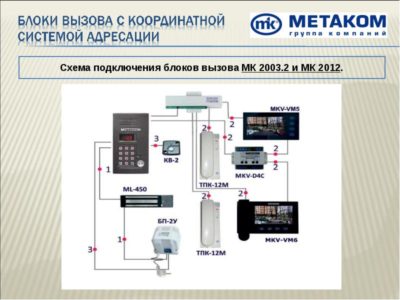

Аналоговая координатно-матричная система адресации использует многожильный кабель. Разные группы отвечают за передачу единиц, десятков номера абонента. Блок сопряжения имеет гальваническую развязку. Для номера квартиры выбираются всего 2 провода, соединяющие абонентский прибор с вызывающим. При координатно-матричной системе для соединения 99 абонентов требуется не так много проводов — всего 20.

Цифровая система адресации подключается к СКУД подъезда. Для правильной работы выставляется перемычками номер квартиры.

Блок питания

От него запитываются домофонные системы. Жестких требований не выдвигается, кроме расположенных на открытом воздухе – их степень защиты IP67 или IP68. Вместо блоков питания для увеличения надежности работы объекты оборудуются источниками бесперебойного питания с аккумулятором. При кратковременном отключении электроэнергии СКУД переключится на питание от аккумулятора, что позволит успешно функционировать от десятков минут до нескольких часов — зависит от емкости аккумулятора.

Переговорное устройство

Переговорное устройство

Изготовленное в виде трубки ничем не отличается от стандартного телефонного аппарата. Его используют для связи абонента с посетителем. Так поддерживается визуальный и звуковой контакт.

Трубка состоит из микрофона с транзисторным усилителем, динамиком. Последний может исполнять роль зуммера. При нажатии кнопки разблокировки замка изменяется сопротивление телефонной линии. Оно является сигналом для микропроцессора к открытию.

Видеодомофоны для квартиры

Определяясь, какой видеодомофон лучше выбрать для квартиры, стоит внимательно изучить наш рейтинг: мы собрали только лучшие варианты. Чем они отличаются от домовых устройств? Видеодомофоны для квартир часто оснащаются функцией интерфона, чтобы жильцы могли связаться с соседями или консьержем. Вызывная панель, если она есть в комплекте, более компактная, а камера зачастую более незаметная.

Среди дополнительных опций — возможность управлять девайсом через пульт дистанционного управления и встроенный датчик движения

Часто отсутствуете дома? Обратите внимание на последнюю опцию, чтобы всегда знать, кто проходил мимо Вашей входной двери

5Commax CDV-70H2

Стоимость

8

Функционал

6

Качество

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

7.7Оценка

Плюсы

• Сенсорное управление
• Наличие интерфона

Минусы

Скромный функционал

Модель южно-корейского производства обладает всеми необходимыми опциями для надежной защиты дома или квартиры. Дисплей на TFT матрице имеет диагональ 7 дюймов и стандартное разрешение 800х480 пикселей. Управление полностью сенсорное, правда, набор функций скромен: только возможность громкой связи и интерфон.

В отличии от остальных моделей в этом рейтинге, девайс представлен не только в стандартном белом цвете, но и в стильном синем оттенке — видеодомофон станет украшением любого дома.

4FALCON EYE FE-70I

Стоимость

7

Функционал

8

Качество

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

• Сенсорное управление
• Возможность подключения флешки
• Поддержка нескольких камер

Минусы

Нет вызывной панели в комплекте

Набор состоит из дисплея диагональю 7 дюймов, к которому можно подключить любую подходящую вызывную панель. Монитор полностью сенсорный: интерфейс выполнен в стиле Apple, а значит управление будет понятно любому пользователю.

Девайс может принимать сигнал одновременно от двух вызывных панелей и четырех камер. Чтобы не запутаться в большом количестве информации, можно вручную настроить количество отображаемых экранов, включить «картинку в картинке» или просто записать данные на флешку, чтобы просмотреть позже.

3Tantos NEO Slim

Стоимость

8

Функционал

9

Качество

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

• Большой экран
• Возможность устанавливать разные мелодии

Минусы

Камеру нужно купить отдельно

Монитор Tantos NEO Slim — один из лучших видеодомофонов IP для частного дома, для квартиры и для многоквартирных домов. Устройство может принимать сигнал от нескольких камер и вызывных панелей. Для удобства в настройках пользователь имеет возможность установить понравившуюся мелодию (или несколько разных).

Размеры дисплея оптимальны: на экране 7 дюймов будет видна каждая деталь. Все управление осуществляется с помощью сенсорной панели. Там и громкую связь можно настроить, и «картинку в картинке» включить, и перенести записи на карту памяти.

2Falcon Eye FE-74R

Стоимость

9

Функционал

9

Качество

10

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

• Есть пульт управления
• 8-дюймовый цветной дисплей

Минусы

Малый объем встроенной памяти, придется докупать microSD

Система безопасности Falcon Eye FE-74R проста и надежна в управлении. Монитор имеет диагональ 8 дюймов: достаточно, чтобы детально рассмотреть входную зону. Девайс оснащен тремя кнопками, с помощью которых можно ответить на звонок, открыть дверь или просто подключиться к камере. Предусмотрен пульт для дистанционного управления.

Модель радует широкими возможностями: можно вручную отрегулировать параметры изображения или разговора, подключить карту памяти. В отличие от многих более бюджетных гаджетов, видеодомофон от Falcon Eye оснащен датчиком движения.

1Tantos Selina M

Стоимость

8

Функционал

10

Качество

10

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

• Можно подключить дополнительные камеры, мониторы и панели
• Сенсорное управление

Минусы

Все аксессуары покупаются отдельно

Девайс по праву занял первое место в рейтинге видеодомофонов для частного дома и квартиры. Он может быть использован просто как устройство для защиты квартиры от непрошенных гостей, так и для связи с соседями: для этого в Tantos Selina M имеется интерфон (максимум 4 монитора).

Впрочем, со своей основной задачей устройство справляется прекрасно. Можно подключить до двух камер, до двух вызывных панелей. Вся информация, которая поступает с камер, не просто отображается на экране, но и записывается на флеш-карту. Видеодомофон поддерживает стандарт microSDHC и объем 32 Гб.

Виды домофонов

Домофоны подразделяются по способу общения гостя с хозяином на два вида:

Аудиодомофоны позволяют создать двухсторонний звуковой контакт между посетителем и хозяином квартиры. Устройства данного рода устроены просто. На внешнем блоке посетитель набирает номер квартиры, нажимает кнопку. Из квартиры ему отвечают. Определив по голосу гостя, хозяин открывает дистанционно подъездную дверь. Данный вид домофонов наиболее распространен из-за доступной цены.

Аудиодомофоны наиболее популярны и распространены, имеют небольшие цены

Видеодомофон к тому же позволяет увидеть и узнать посетителя через встроенную во внешний блок камеру наблюдения. Картинка с камеры передается на монитор, установленный в квартире. Качество и цвет картинки зависят от стоимости домофона. Могут быть как черно-белая картинка, так и цветная. Так же, как и аудидомофоны, видеодомофоны оснащены возможностью дистанционного открывания двери.

Видеодомофон позволяет не только услышать, но и увидеть посетителя

А что же мы получим в итоге?

При звонке с подъездного домофона сигнал поступит на наш видеодомофон, мы увидим картинку с внешней камеры и уже дальше решим, открывать дверь или нет. Функции аудио связи конечно же у нас сохранятся и мы можем пообщаться с гостем, наблюдая за ним в видеокамеру. Если же кто то без вашей помощи миновал дверь вашего подъезда и добрался таки до вашей квартиры — он так же нажмет кнопку вызывной панели и вы сможете и пообщаться с ним через дверь и увидеть его не открывая дверей.

Для чего нужна такая система? Конечно же для удобства и комфорта. В едином красивом блоке мы совмещаем все, у нас нет кучи приборов, служащих по сути своей общей цели. Мы все объединили в один блок, а при желании можем объединить еще весь подъезд или только особо желающих, тогда будет возможность просматривать куда больше, но об этом в другой статье.
