Как сделать ветрогенератор из автомобильного генератора своими руками?

Простейшая ветроэлектрическая установка

Для изготовления ветрогенератора прежде всего понадобятся чертежи с указанием размеров установки.

Роторный ВЭУ с вертикальной осью вращения и мощностью, не превышающей 1,5 кВт, сможет обеспечить электрической энергией небольшой дом, а также осветить садовый участок.

Что нужно для изготовления такого ветрогенератора? Лопасти этой ветроэнергетической установки изготовляются из ведра, небольшой металлической бочки либо кастрюли из не поддающихся коррозии металлов.

• Кроме этого следует приготовить:
• Автомобильный генератор с напряжением на выходе 12В – 1 шт.;
• Автомобильный аккумулятор — шт.;
• Кнопочный выключатель 12 В, полугерметичный;
• Конвертор, преобразующий напряжение 12 В в напряжение 220 В, мощностью 0,7 – 1,5 кВт;
• Автомобильное реле индикаторной лампы заряда аккумулятора;
• Болты, шайбы, гайки;
• Хомуты – 2 шт., для крепления генератора;
• Мультиметр;
• Электропровод сечением 2,5 кв. мм и 4 кв. мм;
• Ножницы для резки металла или болгарка;
• Дрель;
• Слесарные инструменты и принадлежности.

Как, затратив незначительные средства, своими руками сделать несложный ветрогенератор. На ведро, небольшую бочку либо кастрюлю нанесем разметку, поделив имеющуюся емкость на 4 одинаковые части. Затем вырезаем лопасти ВЭУ, используя болгарку либо ножницы.

В шкиве и дне емкости следует высверлить отверстия для болтов. При большом разнообразии существующих конструкций лопастей, выбирается наиболее доступная.

Используя хомуты, генератор крепится к мачте. Затем в соответствии со схемой монтируется электрическая цепь, и провода закрепляются на мачте.

При подключении аккумулятора используются провод длиной 1 м и сечением 4 кв. мм. Для потребителей сети достаточно проводов сечением 2, кв. мм.

• При мощности конвертора 1 кВт и аккумуляторе емкостью 75 А-ч установка обеспечит работу сигнализации, видеонаблюдения и освещение участка.
• Не требует крупных капиталовложений.
• Детали конструкции легкодоступны и в случае поломки их несложно заменить на новые.
• Не требует систематического обслуживания, не издает излишнего шума, достаточно надежна.

Рекомендации по изготовлению лопастей

Для самостоятельного изготовления лопастей рабочего колеса больше подходит более стойкая к нагрузкам на растяжение древесина. В бюджетном и менее затратном по времени варианте, в качестве исходного сырья можно использовать ПВХ-трубы диаметром 160 мм.

В лучшем решении — это трубопроводные элементы для напорных водопроводных и канализационных систем марки SDR PN 6,3 с толщиной стенок не менее 4-х мм. Пластиковые лопасти менее сложные в изготовлении, в меньшей степени подвержены температурным и влажностным факторам.

Вырезанные по шаблону заготовки следует тщательно отшлифовать и закруглить острые края.

Выполнение балансировки ветряка

Балансировка лопастей ветрогенератора поможет сделать его работу максимально эффективной. Для осуществления балансировки нужно найти помещение, где нет ветра или сквозняка. Разумеется, для ветроколеса больше 2 м в диаметре найти такое помещение будет сложно.

Лопасти собираются в готовую конструкцию и устанавливаются в рабочее положение. Ось должна располагаться строго горизонтально, по уровню. Плоскость, в которой будет вращаться винт, должна быть выставлена строго вертикально, перпендикулярно оси и уровню земли.

Винт, который не движется, нужно повернуть на 360/х градусов, где х = количество лопастей. В идеале сбалансированный ветряк не будет отклоняться ни на 1 градус, а останется неподвижным. Если лопасть повернулась под собственным весом, ее нужно немного подправить, уменьшить вес с одной стороны, устранить отклонение от оси.

Процесс повторяется до тех пор, пока винт не будет абсолютно неподвижным в любом положении

Важно, чтобы во время балансировки не было ветра. Это может исказить результаты испытаний

Также важно проконтролировать, чтобы все части вертелись строго в одной плоскости. Для проверки на расстоянии 2 мм с обеих сторон одной из лопастей устанавливают контрольные пластины

Во время движения ни одна часть винта не должна коснуться пластины.

Для эксплуатации ветрогенератора с изготовленными лопастями потребуется собрать систему, аккумулирующую полученную энергию, сохраняющую ее и передающую потребителю. Одним из компонентов системы является контроллер. О том, как сделать контроллер для ветряка, узнаете, ознакомившись с рекомендованной нами статьей.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

• Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
• Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

• Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
• 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Виды, их преимущества и недостатки

Классификация ветряных электростанций основана наследующих критериях.

1. Количество лопастей. В настоящее время в продаже можно встретить однолопастной, малолопастной, многолопастной ветряки. Чем меньше лопастей у генератора, тем выше будут обороты его двигателя.
2. Показатель номинальной мощности. Бытовые станции вырабатывают до 15 кВт, полупромышленные – до 100, а промышленные – более 100 кВт.
3. Направление оси. Ветрогенераторы могут быть как вертикальными, так и горизонтальными, у каждого из видов есть свои плюсы и минусы.

Желающие обзавестись альтернативным источником энергии могут купить ветрогенератор с ротором, кинетический, вихревой, парусный, мобильный.

Также существует классификация генераторов электроэнергии из ветра согласно месту их расположения. На сегодня выделяют 3 типа агрегатов.

1. Наземные. Такие ветряки считаются самыми распространенными, их монтируют на холмах, возвышенностях, подготовленных заблаговременно площадках. Монтаж таких установок происходит с использованием дорогой техники, так как элементы конструкций требуется фиксировать на большой высоте.
2. Прибрежные станции строят в прибережной части моря, океана. На работу генератора оказывает влияние морской бриз, за счет него роторное устройство производит энергию круглосуточно.
3. Шельфовые. Ветрогенераторы данного типа устанавливают в море, обычно на дистанции около 10 метров от берега. Такие устройства создают энергию из регулярного морского ветра. В последующем энергия к берегу попадает по специальному кабелю.

Вертикальные

Вертикальные ветрогенераторы характеризуются вертикальным расположением оси вращения относительно земли. Это устройство, в свою очередь, делится на 3 вида.

С ротором Савоуниса. В составе конструкции имеется несколько полуцилиндрических элементов. Вращение оси агрегата происходит постоянно и не зависит от силы и направления ветра. Преимуществами данного генератора можно назвать высокий уровень технологичности, качественный пусковой крутящий момент, а также способность функционировать даже при незначительной силе ветра. Недостатки устройства: низкоэффективная работа лопастей, потребность в большом количестве материалов в процессе изготовления.

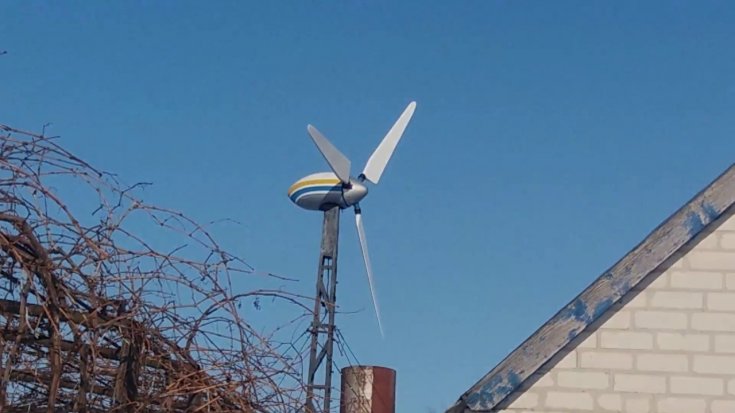

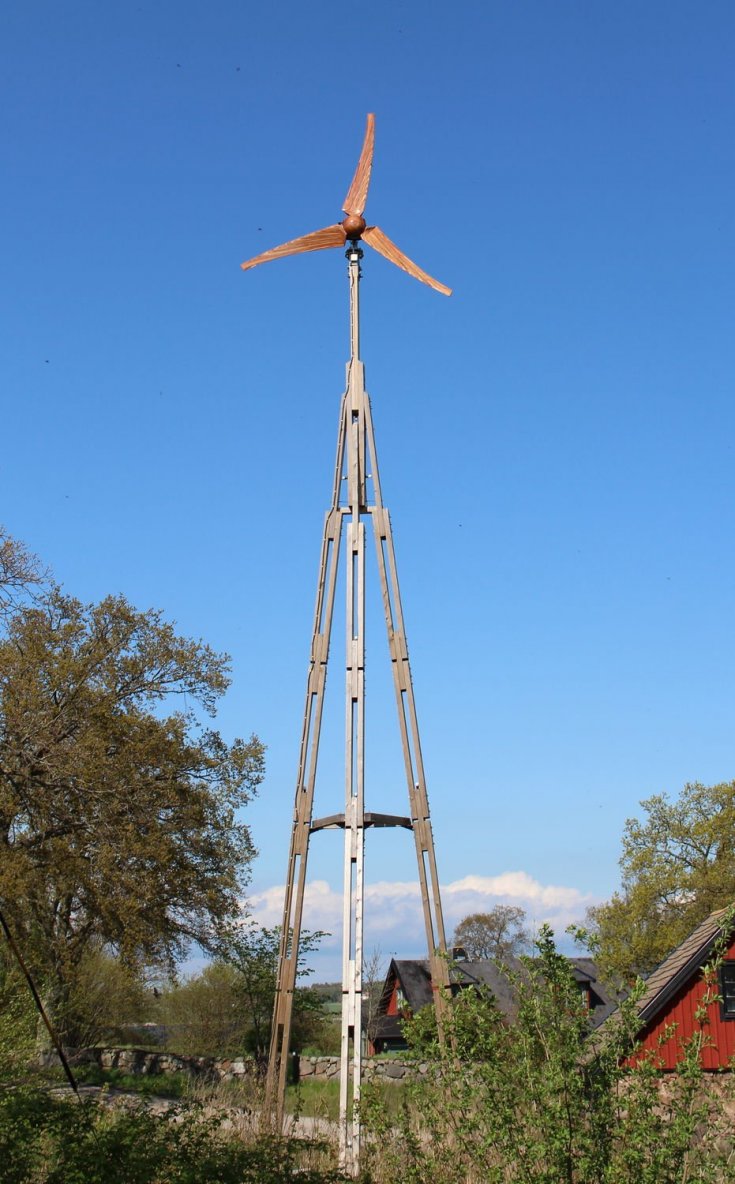

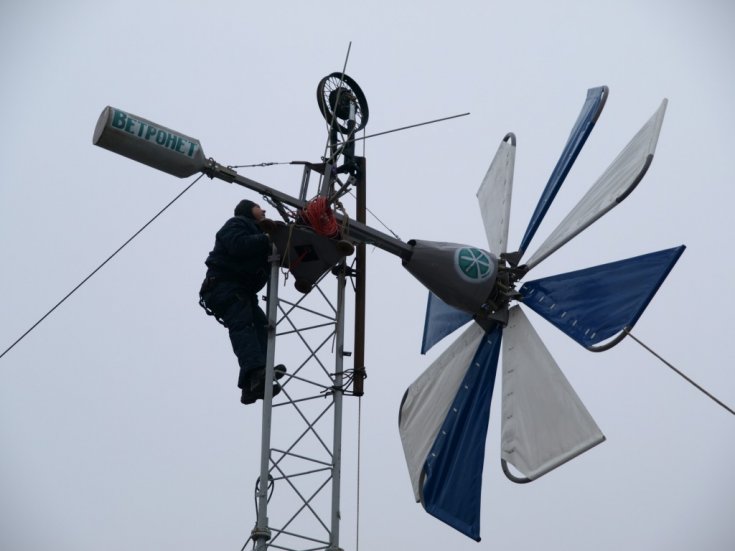

Горизонтальные

Ось горизонтального ротора в данном устройстве располагается параллельно земной поверхности. Они бывают однолопастными, двулопастными, трехлопастными, а также многолопастными, в которых количество лопастей достигает 50 штук. Преимуществами данного вида ветрогенератора является высокий КПД. Недостатки агрегата заключаются в следующем:

• необходимость в ориентации согласно направлению потоков воздуха;
• надобности монтажа высоких конструкций – чем выше установка, тем она будет мощнее;
• необходимости в устройстве фундамента для последующего монтажа мачты (это способствует увеличению стоимости процесса);
• высокой шумности;
• опасности для пролетающих мимо птиц.

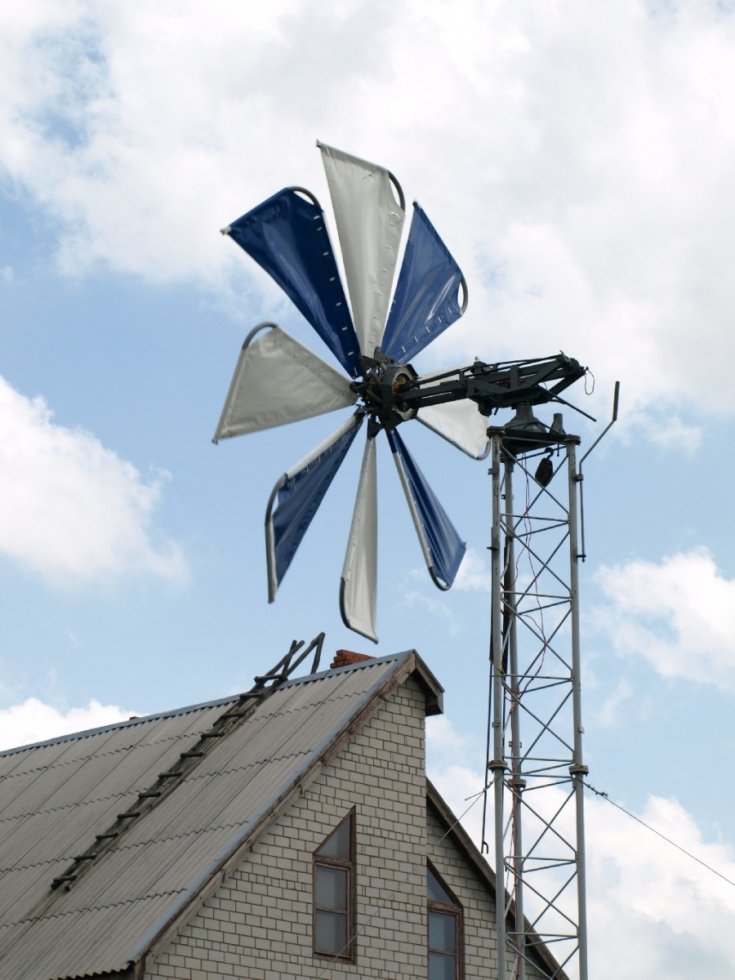

Лопастные

Лопастные генераторы энергии имеют вид пропеллера. В данном случае лопасти принимают энергию потока воздуха и перерабатывают ее во вращательное движение.

У горизонтальных ветрогенераторов имеются крыльчатки с лопастями, которых может быть определенное количество. Обычно их 3 штуки. В зависимости от количества лопастей, мощность устройства может как увеличиваться, так и снижаться. Явным преимуществом данного вида ветряка является равномерность распределения нагрузок на опорный подшипник. Недостаток агрегата состоит в том, что для установки такой конструкции требуется много дополнительных материалов и трудовых затрат.

Турбинные

Турбинные ветрогенераторы в настоящее время считаются наиболее эффективными. Причиной этого является оптимальное сочетание лопастных площадей с их конфигурацией. Преимуществами безлопастной конструкции можно назвать высокий уровень КПД, низкую шумность, что вызвано небольшими габаритами устройства. Ко всему прочему данные агрегаты не разрушаются при сильном ветре и не создают опасности для окружающих и птиц.

Ветряк турбинного типа используют в городах и поселках, с его помощью можно обеспечить освещением частный дом и дачу. Недостатков у такого генератора практически не имеется.

Изготавливаем лопасти

В этом обзоре мы делаем довольно мощный ветрогенератор – его мощность составит до 3-3,5 кВт при сильном ветре или до 1,5 или 2 кВт при ветре средней силы. Причем он получится достаточно бесшумным, в отличие от генераторов на электродвигателях. Далее нужно подумать о расположении лопастей. Мы с вами задумали сделать простой трехлопастной горизонтальный ветрогенератор. Можно было бы подумать и над вертикальным ветрогенератором, но в этом случае коэффициент использования энергии ветра будет более низким – в среднем 0,3.

Если сделать вертикальный ветрогенератор, то у него будет лишь одно преимущество – он сможет работать при любом направлении ветра.

В домашних условиях проще всего сделать простые лопасти. Для их изготовления можно использовать различные материалы:

• Дерево – правда, со временем оно может потрескаться и рассохнуться;
• Полипропилен – этот вид пластика подходит для маломощных генераторов;
• Металл – надежный и долговечный материал, из которого можно сделать лопасти любого размера (хорошо подходит дюралюминий, используемый в авиации).

Прикинуть диаметр лопастей поможет небольшая таблица. Уточните примерную скорость ветра в вашей местной и узнайте, какого диаметра нужно сделать лопасти для ветрогенератора.

Сделать лопасти для ветрогенератора не так уж и сложно. Гораздо сложнее сделать так, чтобы вся наша конструкция получилась сбалансированной – иначе ее быстро разобьют сильные порывы ветра. Балансировка выполняется путем коррекции длины лопастей. После этого объединяем лопасти с ротором нашего ветрогенератора и устанавливаем конструкцию на монтажной площадке, к которой крепится хвостовая часть.

Разновидности вертикальных генераторов (карусельный тип)

Вертикальные преобразователи силы ветра в энергию часто используются для бытовых нужд. Эти виды ветрогенераторов просты в обслуживании. Основные узлы, которые требуют внимания, находятся в нижней части установок и свободны для доступа.

1. Генераторы с ротором Савоуниса

Состоят из двух цилиндров. Постоянное осевое вращение и поток ветра не находятся в зависимости друг от друга. Даже при резких порывах он крутится с заданной изначально скоростью.

Отсутствие влияния ветра на скорость вращения, бесспорно, − его хорошее преимущество. Плохо то, что он использует силу стихии не на всю ее мощь, а только на треть. Устройство лопастей в виде полуцилиндров позволяют работать лишь в четверть оборота.

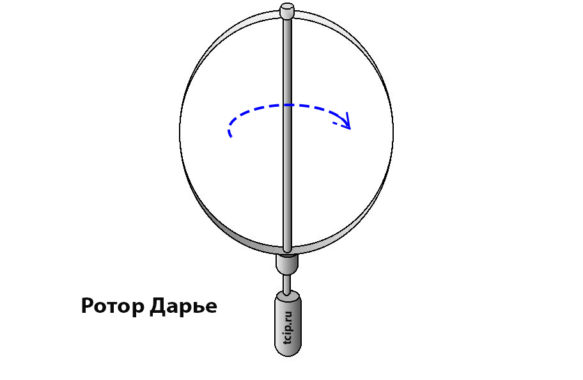

2. Генераторы с ротором Дарье

Имеют две или три лопасти. Легко монтируются. Конструкция простая и понятная. Начинают работать от запуска вручную.

Минус – турбины не отличаются мощной работой. Сильная вибрация становится причиной сильного шума. Этому способствует большое количество лопастей.

3. Геликоидный ротор

Вращение ветрогенератора происходит равномерно благодаря закрученным лопастям. Подшипники не подвержены быстрому износу, что значительно продляет срок эксплуатации.

Монтаж установки требует времени и сопряжен с трудностями сборки. Сложная технология изготовления отразилась на высокой цене.

4. Многолопастный ротор

Вертикально – осевая конструкция с большим количеством лопастей делает его чувствительным даже к очень слабому ветру. Эффективность таких ветрогенераторов очень высокая.

Это мощный преобразователь. Энергия ветра используется максимально. Стоит он дорого. Недостаток – высокий звуковой фон. Может давать большой объем электротока.

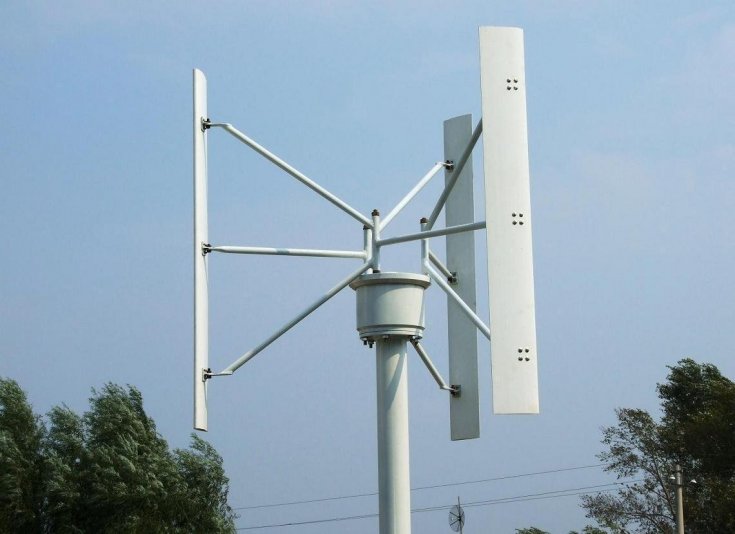

5. Ортогональный ротор

Начинает вырабатывать энергию при скорости ветра в 0,7 м/сек. Состоит из вертикальной оси и лопастей. Не производит много шума, отличается красивым необычным дизайном. Срок службы несколько лет.

Лопасти с большим весом делает его громоздким, что усложняет монтажные работы.

Положительные стороны вертикальных ветрогенераторов:

1. Использование генераторов возможно даже при слабом ветре.
2. Не настраиваются на ветровые потоки, так как не зависят от его направления.
3. Устанавливаются на короткой мачте, что позволяет производить обслуживание систем на земле.
4. Шум в пределах 30 дБ.
5. Разнообразный, приятный внешний вид.

Основной изъян – используют силу и энергию ветра не полностью из-за невысокой вращательной скорости ротора.

Конструктивные особенности высокооборотных систем

Аэродинамические свойства высокооборотных роторов во многом зависят от конфигурации лопаток. На КПД отражаются внешне незаметные погрешности, поэтому без отсутствия должных навыков лучше отдать предпочтение тихоходному варианту рабочего колеса.

• Чем меньше лопастей, тем больше проблем с балансировкой ротора. Оптимальный по сложности и трудоемкости вариант ветрового колеса диаметром от 2-х метров должен иметь не менее 5-6 лопастей.
• Высокооборотные конструкции характеризуются повышенной шумностью, которая усиливается с увеличением диаметра и скорости оборотов. Такая особенность мощного быстроходного ветросилового агрегата исключает его установку в местности с плотной застройкой или на крыше городской многоэтажки.

Ветрогенераторы и контроллеры заряда АКБ

Если механический ветряк вполне возможно сделать самостоятельно, можно ли сделать своими руками ещё и контроллер ветряка?

Контроллер, обслуживающий аккумуляторные батареи, призван в первую очередь управлять процессом заряда АКБ. Это его основная функция, но ее условно следует разделить ещё на целый ряд подфункций.

Например, одним функционалом отслеживается ток заряда и ток саморазряда. Другой функционал реализует действия, направленные на измерение температуры и давления. Третий отвечает за компенсацию разницы энергетических потоков, когда одновременно с потреблением тока нагрузкой осуществляется заряд АКБ.

Контроллер заряда аккумуляторной батареи для ветрогенератора небольшой мощности. Контроль некоторых параметров системы осуществляется через встроенный в конструкцию жк-дисплей

Приборы промышленного изготовления наделены полноценным функционалом. А вот относительно любительских конструкций такого не скажешь. Устройства, выполненные на базе простейших схемных решений в домашних условиях своими руками – это контроллеры, далёкие от совершенных моделей.

Тем не менее, они работают и достаточно продуктивно позволяют эксплуатировать разные виды ветрогенераторов. Как правило, в самодельных конструкциях реализована лишь одна функция – защита от перенапряжения и от глубокой разрядки.

Одна из многочисленных вариаций контроллеров для ветряков, изготовленных своими руками. Такие конструкции отличаются незамысловатыми техническими решениями и простейшим исполнением монтажа

Почему внедрение контроллера в систему ветряка является обязательным моментом?

Потому что в режиме энергетической подпитки АКБ без применения контроллера следует ожидать неприятных последствий:

1. Деградацию структуры аккумулятора по причине неконтролируемых химических процессов.
2. Неконтролируемый рост давления и температуры электролита.
3. Утрату аккумулятором свойств подзарядки в связи с имеющим место долговременным разрядом.

Контроллер заряда для схемы ветрогенераторной установки выполняется, как правило, в виде отдельного электронного модуля. Этот модуль съёмный и быстро отключаемый. Приборы промышленного изготовления обязательно оснащаются индикацией режимов и состояний – световой или визуально передаваемой через дисплей.

На практике могут применяться два вида устройств – встраиваемые непосредственно в корпус ветрогенератора и подключаемые к аккумуляторной батарее.

Детали и расходные материалы

Для изготовления маломощного (не выше 1,5 кВт) роторного ветрогенератора потребуются такие компоненты:

• 12-вольтовый автомобильный генератор;
• 12-вольтовый аккумулятор;
• преобразователь с 12 В на 220 В, рассчитанный на мощности от 700 Вт до 1500 Вт;
• металлическая цилиндрическая емкость. Можно использовать обычное ведро или достаточно объемную кастрюлю;
• реле для зарядки аккумуляторов от авто и лампочка для контроля заряда;
• кнопочный выключатель на 12 В;
• вольтметр;
• детали для резьбовых соединений;
• провода сечением 2,5 и 4 квадрата;
• хомуты для крепления ветрогенератора к мачте.

Также потребуются следующие инструменты:

• ножницы для обработки листового металла (можно заменить УШМ);
• рулетка;
• маркер;
• отвертка;
• разные гаечные ключи;
• дрель со сверлами;
• пассатижи и бокорезы.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

1. Лопасти. Изготавливать их можно из разных материалов.
2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
4. Мультипликатор. Увеличивает скорость вращения ротора.
5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Самостоятельное, почти не требующих затрат, изготовление ВЭУ

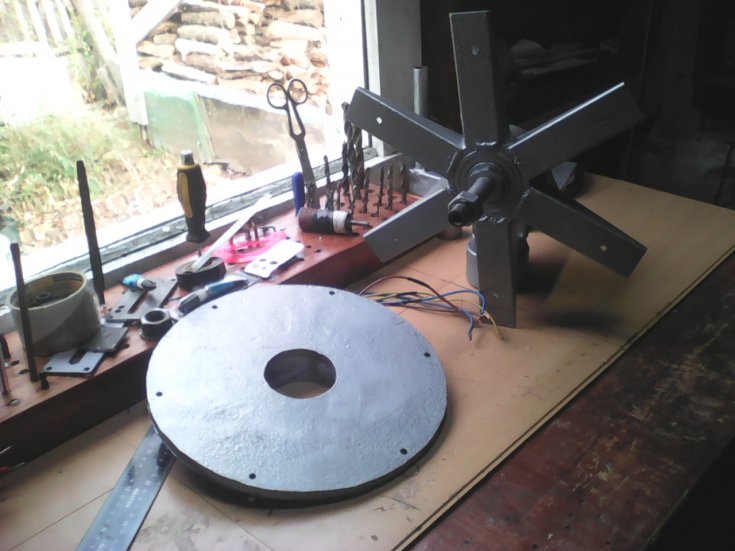

Пошаговая инструкция: как сделать ветрогенератор своими руками из негодных автомобильных деталей и куска пластиковой трубы:

• Разобрать автомобильный генератор.
• Проводом Ø 0,56 мм сделать 35 витковую новую обмотку 36 статорных катушек.
• Генератор собрать, покрыть лаком и краской.
• Параллельно соединить провода генератора, а 3 вывести наружу.
• К оси поворота приварить подшипники.
• Изготовить хвостовую часть из оцинкованного листа стали толщиной не менее 0,4 см.
• Закрепить шурупами лопасти, изготовленные из пластиковой трубы.
• Собрать ветрогенератор и провести его испытания.

Во избежание конфликта с местными властями необходимо выяснить, существуют ли в данном регионе законодательные ограничения на использование бытовых ВЭУ.

3 Плюсы и минусы различных типов – разбираем и оцениваем

Как уже было сказано, производительность намного выше у моделей с горизонтальной осью вращения. Однако они нуждаются в сильном ветре, такой обычно бывает на высоте более 10–15 метров, и именно такой длины устанавливают мачту, которую венчает поворотная гондола с лопастями. Еще одним положительным качеством можно считать отсутствие изгибающей нагрузки на вал, которая имеет место у ветряков с вертикальной осью. К минусам же можно отнести тот факт, что у поворотных пропеллерных моделей 2 вала, а значит больше изнашивающихся узлов и выше вероятность поломки.

Вертикальные ветрогенераторы проще всего сделать самостоятельно

Что касается вертикальных систем, их достоинства и недостатки зависят от модели. К примеру, ветряки Савониуса наиболее простые и могут быть сделаны для дома своими руками, как из консервной банки, так и из металлической либо пластиковой бочки. Заводятся они при наличии 4 лопастей от самого легкого дуновения ветра, особенно если установлены качественные детали, тогда будет происходить самораскручивание за счет инерции даже при порывистом ветре. Но если лопасти только 2 или 3, самостоятельное вращение невозможно, поэтому ставят 2 таких модуля один на другой, располагая улавливатели ветра каждого под углом 90 градусов по отношению к другому. Парусность у этого типа большая, а потому очень высоко боковое давление на ось при сильном шторме.

У ортогональных ветряков, помимо их малой мощности, имеется еще ряд недостатков. Во-первых, это довольно сильная вибрация из-за неравномерного давления на разные участки лопасти крыловидной формы. Как следствие, быстро портится подшипник, установленный на вертикальном вале. Кроме того, подобные генераторы издают при вращении довольно сильный и неприятный шум, и потому могут стать причиной недовольства соседей на ближайших участках. Геликоидные, если их приобретать готовые, заводской комплектации, обходятся очень дорого, так же, как и многолопастные конструкции, у которых очень большое количество деталей.

Вертикалки

Ветряки с вертикальной осью вращения являются наиболее подходящей для самостоятельного изготовления группой устройств. Они имеют простую, понятную конструкцию. Не нуждаются в большом количестве узлов вращения, нетребовательны к направлению ветра. Возможности этой группы породили большое количество вариантов конструкции, некоторые из которых следует рассмотреть подробнее.

ВС

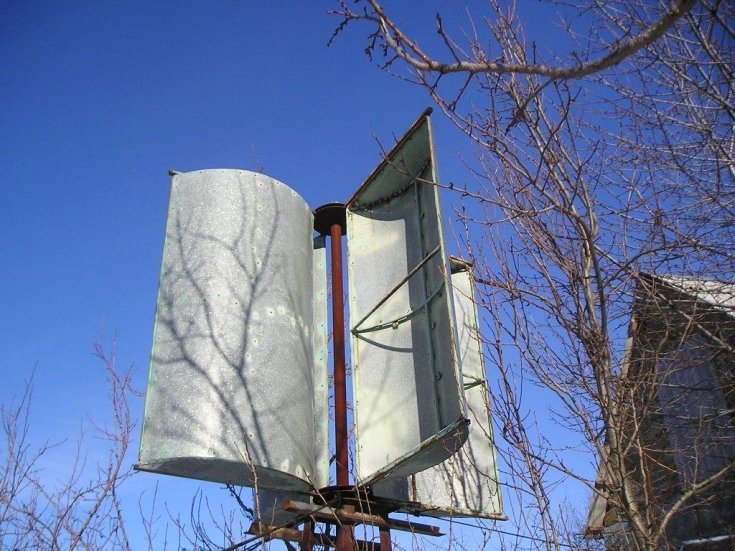

Ветрогенератор Савониуса — одна из наиболее старых разработок, увидевших свет в 20-х годах прошлого столетия. Устройство состоит из двух лопастей достаточно большой площади, изогнутых в продольном направлении. В поперечном сечении они напоминают латинскую букву S. При этом, они слегка сдвинуты друг к другу, несколько перекрывая рабочие стороны.

При воздействии потока ветра одна из лопастей получает усилие на рабочую часть, а вторая — на обратную сторону. Форма лопасти способствует рассечению потока, часть которого уходит в сторону, а другая часть соскальзывает на рабочую поверхность второй лопасти, увеличивая вращающий момент.

Дарье

Конструкция Дарье была предложена почти одновременно с ротором Савониуса. Ее основа — лопасти, имеющие форму крыла самолета и расположенные вертикально по касательной к окружности вращения. Требуется нечетное число лопастей, иначе возникнет чрезмерно высокое уравновешивающее усилие. Подъемная сила лопастей способствует возникновению высокой скорости вращения, превышающей этот показатель в 3-4 раза по сравнению с ротором Савониуса.

Математического описания работы устройства до сих пор не имеется, но разработки, выполненные на основе конструкции, существуют и постоянно пополняются. Существует большое количество моделей частных ветрогенераторов с мощностью, достаточной для обеспечения небольшого дома.

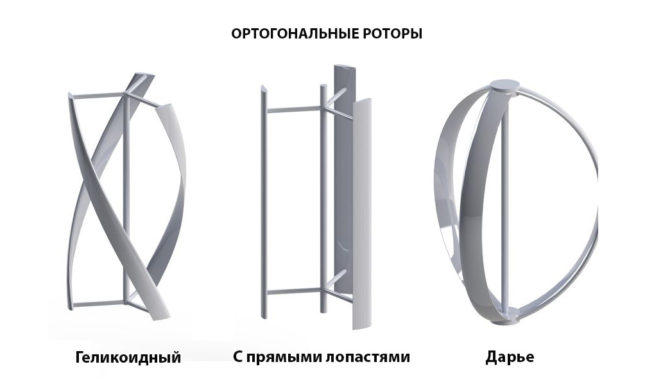

Ортогонал

Ортогональные конструкции являются наиболее эффективными из всех базовых моделей вертикальных ветряков. Они обладают высокими скоростями, чувствительностью, производительностью. Конструкция состоит из нескольких лопастей (обычно три и больше), расположенных на некотором расстоянии от оси параллельно ей. Рассмотренный выше ротор Дарье — один из представителей ортогональных устройств. К недостаткам можно отнести высокие нагрузки на узел вращения, способствующие быстрому выходу из строя движущихся деталей.

Геликоид

Геликоидные конструкции созданы на основе базовой модели ортогонального типа, но со значительными изменениями геометрии лопастей. Они изогнуты по окружности вращения, получив форму, приближенную к спиральной. В результате достигается значительная стабилизация вращения, снижается износ движущихся элементов, конструкция в целом приобретает долговечность, прочность и надежность.

Более плавный режим вращения обеспечивает равномерную выработку электрического тока, что позволяет использовать устройства для прямого питания некоторых потребителей (осветительных устройств, насосов и т.д.). Для самостоятельного изготовления конструкция представляет достаточно трудную задачу из-за сложной геометрической формы лопастей.

Бочка-загребушка

Это — «народное» название многолопастного карусельного (вертикального) ветрогенератора. Устройство имеет хороший баланс, эффективно захватывает поток ветра, низкий уровень шума. Для желающих попробовать силы в изготовлении ветряк своими руками этот вариант конструкции рекомендуется как один из базовых типов конструкции. Лопасти делаются из листовой оцинкованной стали, разрезанных вдоль бочек или иного подручного материала.

Каркас — сваривается из металлического профиля — уголка, трубы и т.п. Особенность устройства в его неуязвимости для сильных порывов ветра — вокруг крыльчатки при усилении потока образуется вихревой кокон, препятствующий проникновению ветра внутрь крыльчатки. Поток просто обтекает устройство, как трубу.

Ветрогенератор Ленца

Особенность конструкции Ленца состоит в использовании вместо подшипников сильных неодимовых магнитов. Они удерживают узел вращения в «подвешенном» состоянии, что обеспечивает легкость вращения. Отсутствие трения способствует высокой долговечности оборудования. Показатели весьма впечатляющие — старт вращения происходит при скорости ветра от 0,17 м/с, а на номинальную производительность ветряк выходит уже при 3,4 м/с.

Сборка своими руками

Приобретение готового ветряка, изготовленного на заводе, не по карману большинству потенциальных пользователей. Даже относительно дешевые китайские модели достаточно дороги, а европейские образцы имеют цену в несколько раз выше. Учитывая относительно небольшой срок службы установок — около 25 лет — становится ясно, что приобретение готовых комплектов для российского пользователя вариант неподходящий.

Решением вопроса становится самостоятельное изготовление роторного ветрогенератора. При использовании подручных материалов вполне можно уложиться в относительно невысокую сумму, на все вполне хватит 20000 рублей. Это обстоятельство вызвало рост изготовления различных моделей ветряков, что положительным образом сказывается на развитии направления в целом и на отработке конструктивных особенностей разных типов роторных ветряков.

Для создания действующего ветрогенератора требуются соответствующие материалы. Некоторые элементы комплекта придется приобрести. Например, аккумуляторные батареи, некоторые приборы (контроллер заряда или инвертор), которые нет возможности собрать самостоятельно, тоже придется покупать.

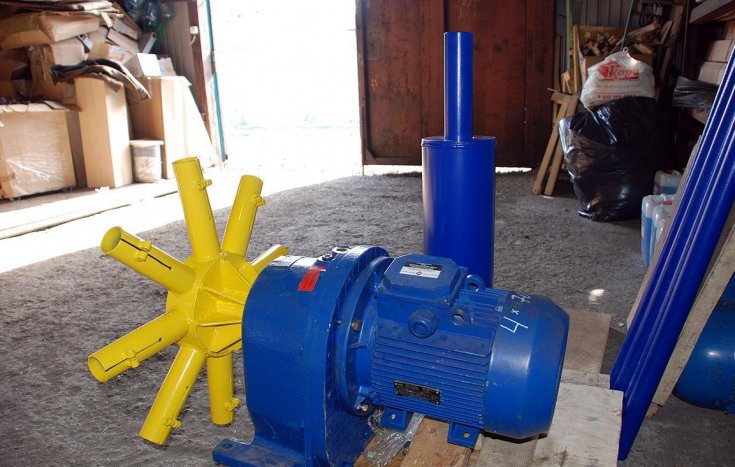

Практически все элементы рабочего колеса можно создать из подручных материалов. Генератор можно использовать готовый, например, мотор-колесо, автомобильный или тракторный генератор. Можно переделать асинхронный двигатель, или собрать аксиальный генератор на неодимовых магнитах. Обилие вариантов способствует развитию самодельных устройств на территории России, многие из которых успешно выполняют свои задачи на практике и способствуют подвижению ветроэнергетики среди населения.

Основные проблемы и распространённые ошибки

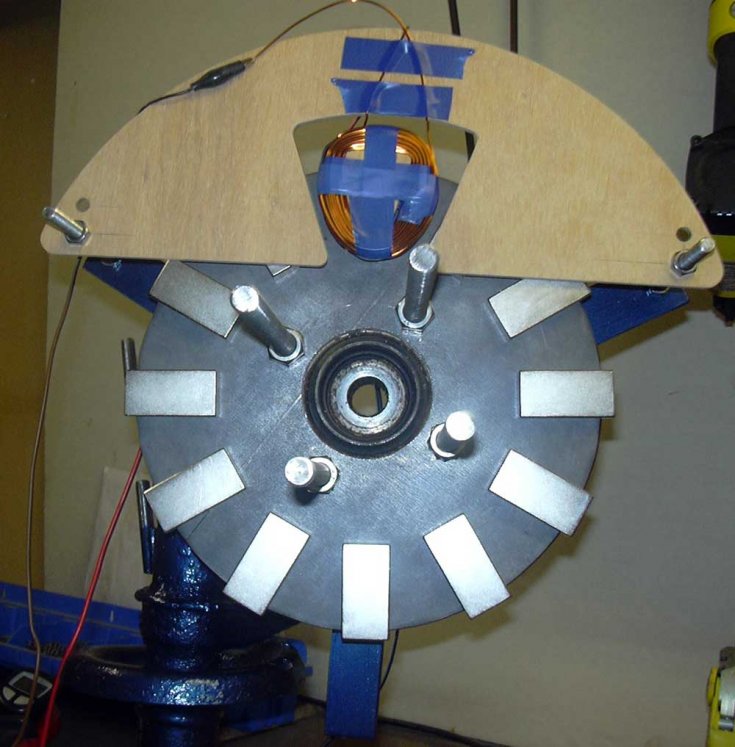

Главной проблемой, с которой сталкиваются создатели самодельных ВЭУ, является недостаточная мощность тока на выходе. Такое возможно, если при сборке использовался слабый генератор. До начала монтажа следует тщательно просчитать электрическую схему ветрогенератора

Если же узел собирается самостоятельно – с намоткой катушек – важно правильно вычислить диаметр проволоки и количество витков

Частые ошибки, которые допускают при сборке:

1. Неправильный выбор материалов приводит либо к полному, либо к частичному разрушению. Чаще всего это происходит с пропеллером. Рекомендуется опираться на существующий опыт, полученный при создании работающих конструкций.
2. Слабое укрепление мачты грозит обрушением ветрогенератора. Большинство мастеров применяет дополнительные растяжки, которые занимают дополнительную площадь, но зато гарантируют устойчивость ВЭУ.
3. Отсутствие в генераторах механизма торможения приводит к преждевременному износу подшипников и посадочных мест, а также к перегреву всего узла при сильном ветре. В некоторых случаях возможно заклинивание вала.
4. Проблемы с электрической частью возникают при нарушении правил сборки или использовании негодных комплектующих.

Если прибор собран правильно, проблем в его работе возникнуть не должно

На ВЭУ флюгерного типа, которые вращаются вокруг своей оси, обязательно устанавливать ограничитель, который предотвратит раскручивание во время сильного ветра.

Сделать ветряк самостоятельно – посильная задача для человека, умеющего пользоваться бытовым электроинструментом. В сети есть множество схем и конструкций, среди которых можно выбрать подходящий вариант для конкретной ситуации. Возможны комбинации ВЭУ с системами солнечных батарей, это сделает домашнюю энергосистему более эффективной.

Главный плюс самодельных устройств заключаются в том, что владелец прекрасно осведомлён об устройстве установки и способен в короткие сроки модернизировать её или произвести ремонт.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Изготовление любого ветряка предполагает наличие таких этапов как:

1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.

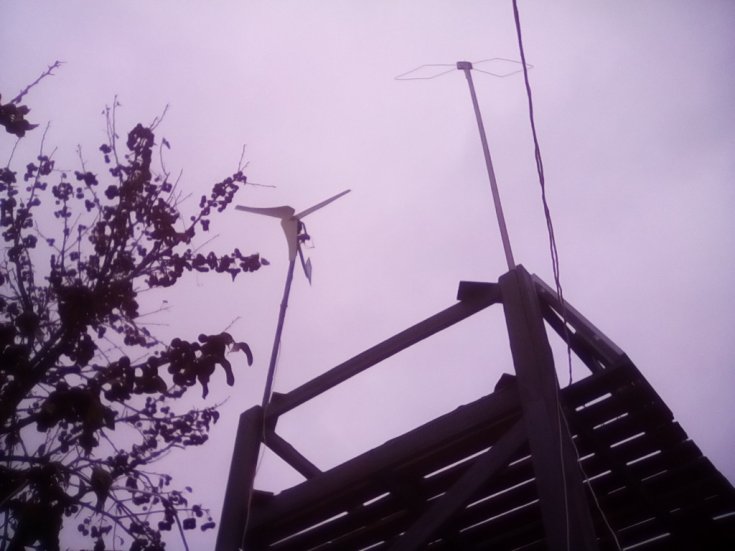

2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.
