Как сделать слесарный верстак своими руками?

Что пригодится?

В домашних условиях проще (для сборки конструкции из металла потребуется сварочный аппарат и навыки) собрать конструкцию из дерева – бука, граба или дуба. Они считаются самыми прочными и износостойкими.

Дуб, граб или бук эксплуатируются до 10 лет. Для опоры используют сосну или липу.

Столешницу лучше сделать из бука, граба, дуба. Это – самые устойчивые и износостойкие материалы

Для того чтобы собрать слесарку своими руками, потребуются:

• фанера толщиной 2 сантиметра, размерами 2,5 на 1,5 метра. Чем ровнее лист, тем привлекательнее выглядит рабочая площадь;
• деревянный массив толщиной в 5-6 сантиметров, длиной 1,5 метра, шириной 0,75 метров;
• 4 бруса высотой в 1 метр, шириной 10 сантиметров, длиной 10 сантиметров;
• 8 брусков высотой в 70 сантиметров, шириной 6 сантиметров, длиной 6 сантиметров;
• двухметровая доска для полок.

Оборудование:

• дрель;
• пила;
• прижимы;
• быстросохнущий клей;
• уровень;
• болты и гайки;
• саморезы;
• угольник.

В некоторых случаях может пригодиться тарлеп. Это незаменимый инструмент для удержания предметов.

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

• Особенности конструкции
• Этап проектирования
• Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

• Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
• Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
• Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
• Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
• Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
• Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
• Тумбочки не должны занимать все свободное пространство под столом.
• Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
• Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

• Уголок металлический 20х20 мм.
• Доска толщиной 50 мм.
• Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол

Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь

Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Виды верстаков

Верстаки различают по используемым материалам:

1. Слесарный. Подходит для тяжелых грубых работ с металлом. Он достаточно износостойкий. Конструкция верстака должна быть прочной и обязательно включать металлическую столешницу, а то и полностью состоять из металла.
2. Столярный. Подходит для работ с деревом, пластиком и другими легкими материалами.
3. Универсальный. Соединяет достоинства слесарного и столярного. Подойдет как для тонких легких работ, так и для сложных тяжелых – начиная от строгания досок и заканчивая сварочными работами.

Также различают конструкции верстаков:

1. Стационарный. Предназначен в основном для работы с деревянными изделиями больших размеров. Достаточно простой в изготовлении.
2. Составной. Детали каркаса верстака закреплены с помощью крепежных болтов. Отдельные части конструкции, пришедшие в непригодность, могут впоследствии быть заменены. Изготовление данного верстака потребует определенной сноровки.
3. Мобильный. Верстак маленького размера, весом не более 30 кг. Предназначен для выполнения мелких работ с деревянными материалами. Для большей устойчивости конструкции нижние опоры делают металлическими.

Виды столов

Чаще всего верстаки подразделяют на слесарные, для работ по металлу, столярные и плотницкие, предназначенные для работ по дереву, и универсальные, сочетающие две рабочие поверхности.

Слесарному столу нужна особая прочность, так как на нем ведутся работы по выточке, шлифованию, резке, сбору и разбору различных деталей и металлоконструкций. Основание стола металлическое, покрытое антикоррозийной защитой. Для погашения вибрации на станину устанавливается ячеистый короб. Столешница должна быть достаточно толстой – от 2,5 до 5 см. Обычно ее делают из листов ДСП, сухой доски или МДФ, сверху делают защиту из стального листа. Защита нужна от повреждений при работе с ручным и электрическим инструментом или различными химикатами. Для ускорения работы стол оборудуют фартуком для инструментов, местом под различное оборудование, например, для различных тисков или сварочного аппарата, тумбами с ящиками.

Столярный стол предназначен для работы с заготовками из дерева и создания различных деревянных предметов и мебели. Он выполняется преимущественно из твердых пород деревьев. Ему не нужна защита, усиленное основание и длинная рабочая поверхность. Оптимальные размеры рабочей поверхности – 100 на 300 см, на ней размещают тиски, различные упоры для крепления с вертикальными и горизонтальными деревянными зажимами, предназначенными для работы с заготовками. Также на столе дополнительно оборудуют место для вспомогательного инструмента, например, для лобзика или для фрезера.

Плотницкий верстак практически не отличается от столярного, кроме того, что усилен и габариты его столешницы составляют до 150 на 600 см. Усиление и увеличенная длина стола связаны с тем, что работа происходит с цельной древесиной. В конструкции присутствуют дополнения в виде фартука для ручного инструмента и место для оборудования.

Универсальный верстак представляет собой нечто промежуточное между двумя рабочими столами – столярным и слесарным. Он оснащается всевозможными креплениями и его столешница защищена металлическим листом из стали. За этим верстаком ведут работы с любым материалом.

Помимо того, что все верстаки подразделяются на виды, их можно разделить и на типы:

• с одной или двумя тумбами,
• складной или откидной с креплением к стене.

Кроме того, столы могут быть разными по размерам, например, мини-верстак; иметь колесики как у тележки для передвижения портативного стола; верстак может быть ювелирным, переносным или представлять собой большое рабочее угловое пространство со съемными панелями, отдельным рабочим местом для сварки. Для дома лучше всего сделать самодельный универсальный стол.

Особенности

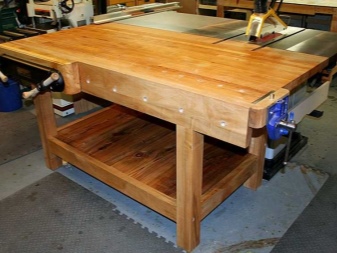

Столярный верстак представляет собой устойчивое и надежное приспособление в виде рабочего стола, назначение которого – выполнение столярных работ.

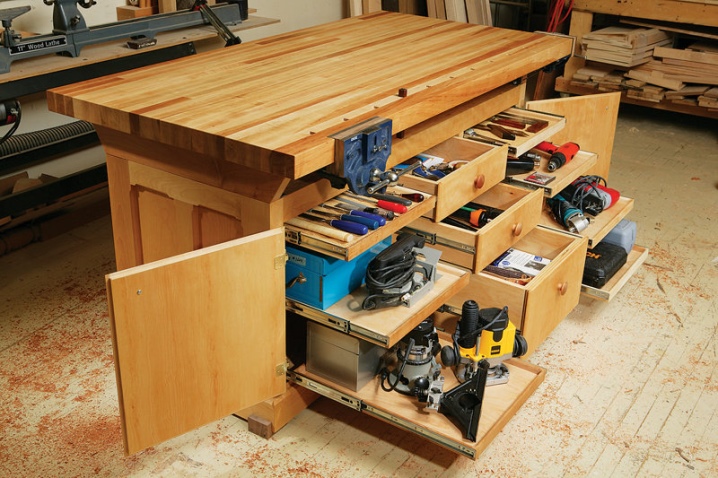

Любой столярный верстак оборудуется набором дополнительных устройств, которые необходимы для фиксации деталей во время их обработки.

Параметры верстака зависят от того, какие масса и габариты предполагаются у обрабатываемых деревянных заготовок, а также от габаритов и наличия свободного пространства в помещении. Помимо полногабаритных конструкций, существуют и компактные варианты, которые можно использовать для применения дома или на даче.

Комплекс работ, которые выполняют на столярном верстаке, осуществляется с применением электрического или ручного вида инструмента. Нагрузка на верстак бывает очень значительной, поэтому его делают с применением крепкого и толстого бруса из особо прочных пород древесины: бука, дуба, граба.

Поверхность столешницы, изготовленная из мягких древесных пород, например, из ели, сосны или липы, будет быстро приходить в негодность, особенно при интенсивном использовании такого оборудования, что повлечет за собой дополнительные расходы на периодические обновления покрытия.

Плотницкий верстак имеет несколько элементов, которые являются основными в этой конструкции: основание, столешница и дополнительные элементы крепежа. Столешница должна быть прочной, и проверить это можно так: положите на верстак несколько мелких предметов, а затем ударьте столярным молотком по поверхности верстака – предметы, лежащие на столешнице, при этом действии не должны подпрыгивать.

Традиционно столешницу верстака делают так, чтобы она не обладала излишней упругостью – для этого склеивают несколько деревянных брусков между собой в вертикальном положении, при этом общая толщина должна быть от 6 до 8 см. Иногда столешницу делают из двух щитов, между которыми оставляют продольный зазор. Такая модификация дает возможность обрабатывать детали и заниматься их распиловкой без упора на край верстака, а фиксируя заготовку за счет ее опоры на столешницу всей ее площадью.

Основание для столярного верстака выглядит, как две рамные опоры, которые соединяются при помощи двух царг. Опорная часть должна иметь хорошие жесткость и прочность, ее составляющие элементы входят друг в друга по принципу соединения шип-паз, которые скрепляет столярный клей. Царги, в свою очередь, проходят через сквозные отверстия и закрепляются при помощи вбитых клиньев – изредка клинья требуется добавлять, так как древесина ссыхается и теряет свой первоначальный объем, а также стол расшатывается от больших и регулярных нагрузок.

В части дополнительных устройств столярные столы имеют отличия от слесарных моделей, которое заключается в том, что прижимающие части выполнены не из стали, а из дерева. Тиски из металла не подходят для обработки деревянных заготовок, так как оставляют на поверхности изделия вмятины.

Обычно верстак оборудован парой тисков, расположенных на поверхности столешницы. Различные упоры вставляются в соответствующие гнезда на столе и применяются только при необходимости, а в остальное время хранятся в отдельном ящике. Лоток для расположения инструмента хорош тем, что в процессе работы ничего не теряется и не падает с верстака.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Слесарный стол

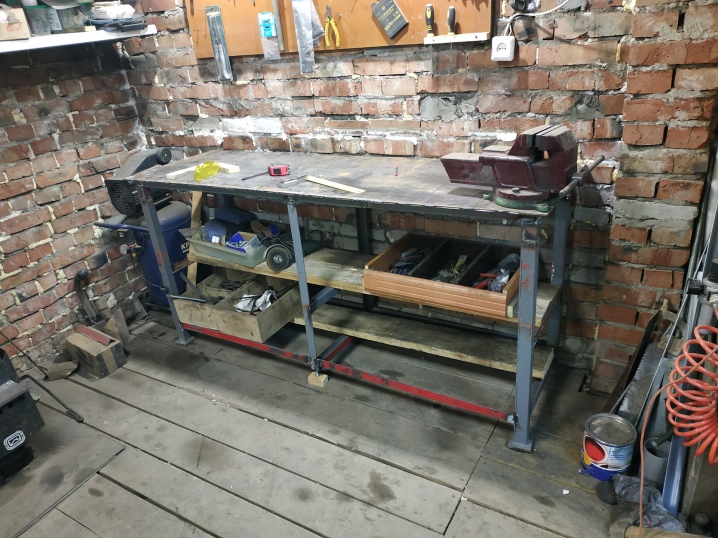

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Как правильно изготовить слесарный верстак своими руками?

Существует два способа, как сделать верстак в плане проектирования:

По месту. В этом случае закрепляются ножки станины (можно элементарно вкопать их в землю), а остальные элементы конструкции раскраиваются и привариваются по ходу сборки. Как вариант – «пляска от стенки».

Базовый элемент закрепляется к стационарной стене, и от него строится вся конструкция. Преимущество этого способа в том, что при изготовлении можно оперативно поменять план конструкции. Например, при появлении новых материалов, или если в ходе сборки будут выявлены явные просчеты первоначального чертежа.

Так же, при строительстве «по месту» широко применяются имеющиеся в запасе материалы, что способствует экономии средств. Недостаток – отсутствие четкого плана может привести к созданию непродуманной конструкции.

По рассчитанному плану. В этом случае, чертежи слесарного верстака рассчитываются заранее, и материалы подбираются уже под проект.

Конструкция будет правильной, продуманной, но стоимость может быть несколько выше.

При такой сборке обязательно придется покупать материал, что приведет к удорожанию конструкции.

Какой будет метод изготовления – вы решаете сами, поскольку самодельный верстак так же индивидуален, как одежда или автомобиль.

Рекомендации

Для более чёткого контакта места соприкосновения деталей промазываются столярным клеем. Усиливайте клееные соединения при помощи готовых мебельных уголков или отрезного уголкового профиля. Угловые соединения, где нет соприкосновения с ящиками, усильте при помощи треугольных проставок.

Складной верстак вряд ли предназначен для тяжёлых работ вроде сборки окон и дверей. На нём затруднительны токарные работы по изготовлению массивных деталей, весящих не один десяток килограммов. Для «тяжеловесных» работ лучше собрать стационарный деревянный верстак, выдерживающий вес не в одну сотню килограммов.

Вне зависимости от того, насколько верстак длинный, он может быть складным (в том числе и трансформер). Однокомнатная квартира или небольшой дачный дом в 20-30 квадратных метров вряд ли позволит разместить стационарный верстак, который невозможно сложить. Ориентируйтесь прежде всего по метражу жилплощади. Тот же совет относится к подсобке вне дома или гаражу.

Не используйте для столешницы фанеру толщиной менее 15 мм и из мягких сортов дерева. Такой верстак сгодится разве что для швейных работ или видов деятельности, где не требуется применение грубой физической силы.

Не работайте на верстаке с сильными реактивами, особенно если имеют место частые их брызги. Для химически активных работ используются специальные столы и подставки, например, из стекла.

В видео ниже представлена пошаговая инструкция одного из вариантов складного верстака, изготовленного своими руками.

Основные требования по организации рабочего места

Размеры сварочного стола подбираются индивидуально. Перед тем как подготовить чертежи или эскиз, необходимо ознакомится с требованиями охраны труда к данной конструкции.

Работа с электросварочным оборудованием представляет угрозу здоровью не только сварщику, но и окружающим:

• излучение от сварки вызывает резь в глазах и может привести к повреждению органов зрения. Поэтому при работе необходимо закрывать рабочую область экранами. Этим вы обезопасите себя и окружающих;
• опасность представляют и газы при выполнении сварочных работ. Поэтому на посту должна быть оборудована вытяжка или работы должны проводиться в местах с хорошей естественной вентиляцией;
• работа с электрооборудованием требует обеспечения надежной системы заземляющего устройства. Помещение должно быть сухим, при повышенной влажности работать лучше в диэлектрической обуви;
• ветошь и другие горючие вещества должны находиться в закрытом ящике. При обустройстве мастерской в гараже обязательно уберите бензин и масла от места проведения сварочных работ.

Только обеспечив безопасные условия проведения электрогазосварочных работ можно приступать к изготовлению сварочного стола. Его можно сделать самым простым стационарным или приварить колеса. Встречаются модели поворотных сварочных столов, но самостоятельно выполнить такую конструкцию будет сложнее. В ней столешница поворачивается в вертикальной плоскости.

Улучшенные варианты верстаков в гараже: фото функциональных столов

Верстак без тумбы в стандартном исполнении имеет самое простое строение. Такой вариант легче всего собрать, и обходится он дешевле. Чтобы увеличить рабочую поверхность и при этом сэкономить свободное пространство, обычно устанавливаются складные (откидные) конструкции.

Устойчивость откидного верстака в гараже обеспечивается за счет регулируемых ножек. При этом его столешница закреплена на стене. Когда устройство не эксплуатируется, рабочая поверхность находится в приподнятом состоянии.

Однотумбовые конструкции верстаков более устойчивы и надежны.

К созданию складного верстака в гараже прибегают лишь в тех случаях, когда требуется организовать компактное рабочее место на ограниченной площади. В этом случае предполагается, что стол будет использоваться крайне редко. Такую конструкцию нельзя назвать качественно оборудованным рабочим местом. К тому же пространство под откидной столешницей должно оставаться свободным, поэтому не получится установить тумбы или полки для хранения инструментов.

На заметку! Организовать в тесном пространстве места для хранения инструментов все-таки можно. Например, воспользовавшись лайфхаками для мастерской гаража, своими руками несложно установить подшипниковые направляющие с выдвижными ящиками или же дополнить откидную столешницу тумбами на колесиках, которые можно легко переместить в другое место, когда верстак не используется.

Однотумбовые конструкции более надежны и устойчивы. Вес таких моделей составляет около 100 кг. Эти верстаки имеют усиленную рабочую поверхность и тумбу, укомплектованную драйверами. Перемещение выдвижных ящиков обеспечивается благодаря шариковым направляющим. Кроме этого, в конструкции могут присутствовать переставные полки. Для блокировки ящиков используется центральный замок. В некоторых функциональных моделях может присутствовать инструментальная панель.

Модели с двумя тумбами весят 110-115 кг. При условии равномерного распределения веса каждый ящик способен выдержать до 30 кг нагрузки. Чтобы своими руками сделать верстак в гараже более удобным и функциональным, конструкцию рекомендуется дополнить полками или стеллажами. В комплектацию также можно включить перфорированный экран. Он представляет собой панель, куда устанавливаются крючки и держатели.

Пространство под столешницей можно использовать для хранения инструментов.

Особенности и устройство

В зависимости от сферы использования, слесарные верстаки имеют свои отличия и особенности. Их применяют для гаража, небольшой мастерской или автосервиса. Такие столы могут быть одноместными или многоместными. Многоместные столы для работы одного человека, при наличии достаточного места для его размещения, могут оказаться не очень удобными, да и нет особого смысла в такой установке.

Из-за большой длины на нем может располагаться несколько рабочих зон. Одна – для выполнения мелких работ, которые требуют высокой точности, а другая может стать местом для грубых операций. Однако такие условия становятся большим минусом, если в помещении работает несколько мастеров, а верстак присутствует только 1, хоть и многоместный. Либо мастера будут друг другу мешать, либо одному придется ждать, пока работу закончит другой.

Моделей и разновидностей слесарных верстаков очень много. И каждый из них предназначен для определенных работ на нем. Отметить основные достоинства и недостатки не удастся, поскольку каждый мастер их выявляет в процессе работы

Важно, чтобы пол в том месте, куда вы планируете установить свое приобретение, был идеально ровный. В противном случае возможны перекосы, шатание и выгибание конструкции под нагрузкой

Так, купив себе верстак и укомплектовав его всем набором нужного инструмента, что имеется в мастерской, пользователь может столкнуться с проблемой нехватки места для работы с какой-то деталью. При покупке он никак не мог предусмотреть тот факт, что ему придется работать именно с деталью такого размера, а не чуть меньшей.

Как правило, все недостатки связаны с теми моментами, которые учесть не получится. Исходя из перечисленных проблем, можно сделать вывод, что в целом чем верстак больше и вместительнее, тем меньше будет трудностей с размещением всего необходимого, и мастер не столкнется с нехваткой рабочего пространства. При этом вспоминается присказка «много – не мало». Отчасти это так, только остается вопрос, будет ли в вашем помещении достаточно места для размещения верстака больших габаритов.

Кроме этого, большая конструкция подразумевает очень большой вес, и нужно как-то решить проблему установки этого «монстра» в обычном гараже.

Слишком большие конструкции – довольно специфичный инвентарь, и он не так востребован, как маленькие и средние. При необходимости некрупные верстаки можно передвинуть с гораздо меньшими трудозатратами, чем один большой. Если возникла необходимость перестановки в мастерской или гараже, то 2 маленьких верстака можно разместить углом, установить по 2 разным стенам, что позволит выиграть немного свободного пространства. С длинным верстаком такой номер не пройдет. Из всего вышесказанного, можно сделать вывод, что его размеры в некоторых случаях являются плюсами, а в других – минусами.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Сборка ножки верстака

Итак, после того как Вы познакомились с общими видами и выполнили все необходимые подготовительные работы и распил нужного количества заготовок можно приступить к сборке верстака.

Самой ответственной операцией является сборка ножек верстака, т.к. от качества сборки будет зависеть его устойчивость

Поэтому необходимо уделить особенное внимание соблюдению геометрии всех узлов

Сборку лучше осуществлять вдвоём, т.к. для ряда операций, как всегда, будет не хватать «третьей руки». Весь процесс сборки представлен ниже на анимированной картинке

Обратите внимание на кодировку деталей. Подбирайте детали в точном соответствии с указанной кодировкой

Так же необходимо только иметь ввиду, что вся сборка проходит на гладкой поверхности в следующей последовательности. Вначале все детали укладываются в соответствии с последовательностью на картинке. При этом расстояние от нижней части ножки до нижней перекладины составляет 5 см. Данное расстояние не критично, главное, что бы на обеих ножках оно было абсолютно одинаково, т.к. на них в дальнейшем будет крепиться ящик. Затем в обязательном порядке проверяется «геометрия» получившейся конструкции на предмет недопущения кривизны углов. Делают это с помощью любого угольника, стороны которого должны быть как можно длиннее.

После того, как «геометрия» выровнена, необходимо просверлить восемь отверстий сверлом диаметром 8 мм, как указано зелёными точками. Затем вся конструкция разбирается и прикасающиеся поверхности промазываются клеем. Время засыхания клея около 15 минут, поэтому собрать всю конструкцию обратно и сжать её болтами необходимо именно за это время. Перед тем как окончательно закрутить все болты, необходимо ещё раз проветрить «геометрию».
