Обустраиваем вентиляцию в погребе гаража своими руками

Комбинированная система

Комбинированный тип вентиляции подразумевает наличие входной трубы и выходной, оборудованной вентилятором. После того, как система выходной трубы вытолкнет весь отработанный воздух, на его место поступит чистый поток воздуха.

Комбинированная система считается самым оптимальным вариантом для тех, кто хочет сделать вентиляцию в подвале гаража эффективной и недорогой.

Подытожив, можно сказать, что на сегодняшний день у владельцев гаражей есть возможность обустроить их подвалы и погреба качественной вентиляцией любого типа. Разница будет заключаться лишь в цене оборудования.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

• для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
• диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
• необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
• для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Рекомендуем также ознакомиться со схемами правильного обустройства вентиляции в погребе.

Виды погребов

Обустройство погреба в гараже с хозблоком возможно двух типов — расположенные под домом или стоящие отдельно. Поскольку интересующий нас своими руками погреб в гараже не строится отдельно, то его вид можно определить глубиной размещения.

Гараж своими руками с погребом может быть оснащен ямой для закладки продукции на зиму. Сделать такую конструкцию очень просто даже из смотровой ямы, особенно если взять цистерну и вкопать её в землю. Это самый элементарный метод, как обустроить погреб.

В готовом гараже можно вырыть яму небольшого размера для закладки овощей на хранение. Такой вариант сделать совсем не сложно, работы примерно такие же, как и в случае с смотровой ямой, обустраиваемой в гаражном помещении, но некоторые владельцы упрощают работы, используя для этих нужд емкость, которую заглубляют в грунт целиком.

Полностью заглубленный

Наиболее популярная разновидность подземных хранилищ, яма которых копается на 3 метра вглубь. Такое обустройство требует изучения уровня грунтовых вод. Оптимальным будет дно конструкции на полметра выше подземной воды.

Полузаглубленный

Такое хранилище можно сделать даже на переувлажненных местностях, поскольку его глубина всего около метра. Стены такой ямы заливаются шлакобетоном или обычным бетонным раствором, выкладываются кирпичом. Гидроизоляция требует применения оклеечного типа или обмазки.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

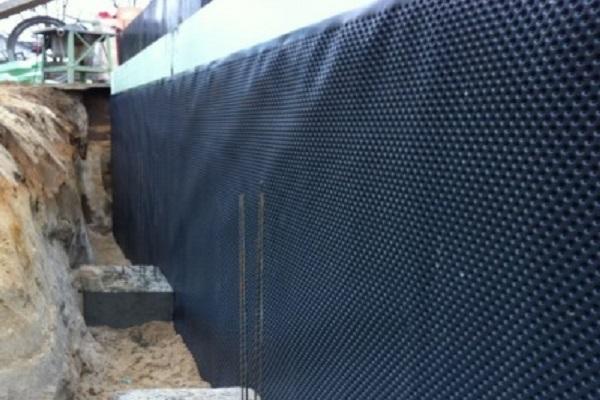

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная;
определить место, где будет расположен «вход» для приточной трубы;
рассчитать длину и диаметр трубы;
если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность.

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

• емкость для конденсата;
• защитная решетка с мелкой сеткой для входящего отверстия;
• козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

• монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
• монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Особенности

Если поставлена задача самостоятельно построить вентиляционную систему в гараже, то с ней способен справиться любой владелец автомобиля, если он, конечно, имеет представление о том, как это делается. Существует несколько видов создания оптимального воздухообмена:

• принудительная система;
• комбинированная;
• естественная.

Последний вариант характеризуется минимальными затратами. Принудительная вытяжка будет оптимальной в тех помещениях, которые отапливаются. Это необходимо потому, что разница между температурами внутри и снаружи гаража будет достаточно большой. Это обуславливает то, что построенная вентиляционная система в данный период времени должна быть максимально эффективной. Чтобы создать правильную вентиляцию, необходимо детально разработать схему ее построения.

Для грамотного выполнения работы обязательно требуется план, в котором будут учтены все детали в создании вентиляции в гараже.

Многие автовладельцы вообще не понимают, зачем это нужно. На самом деле, вентиляция сказывается на многих моментах и способна решить множество задач. Рассматриваемая система необходима по нескольким причинам:

• Для защиты транспортного средства. Именно об этом должен беспокоиться любой автовладелец. Если машина будет находиться в помещении с повышенной влажностью, то металлические элементы будут подвергаться коррозии. В первую очередь, будут страдать все элементы, которые открываются. То есть начнут ржаветь двери, багажник и капот. К тому же наличие сырости негативно скажется на функционировании механики и электроники в транспортном средстве.
• Для защиты самого гаража. Те материалы, которые использовались для строительства гаража, также не приемлют сырость. Опоры здания, изготовленные из металла, со временем будут разрушаться, а деревянные элементы начнут гнить. Бетон и иные связующие покрытия будут съедены плесенью.
• Для защиты людей. Если в гараже будет плохая вентиляция, то парам горюче-смазочных материалов некуда будет деться, поэтому они постепенно будут накапливаться в гаражном помещении. Посещая данное место, человек будет подвергаться токсичному воздействию. В некоторых случаях могут появиться головные боли или даже отравление.

Нельзя игнорировать важность наличия вентиляции в имеющейся смотровой яме/подвале. Требуется она там для удаления запахов и влажности

Данное подвальное помещение должно быть оснащено своей индивидуальной вентиляционной системой.

Поддержания оптимальной влажности. Необходимо учитывать, что в зимнее время года совместно с автомобилем в гараж попадают снег и лед. В помещении теплее, чем на улице, поэтому они тают и превращаются в водяные пары. В результате влажность в помещении существенно повышается, что плохо отражается на автомобиле.
Если вы ездили на машине во время дождя либо под снегом, то кузов нуждается в просушке. Выполнить данную процедуру можно посредством вентиляции.

Вентиляционная система способна удалить конденсат со стен и потолка, а также может просушить смотровую яму.

Помните, что влага способна разрушить любые строительные материалы, поэтому гараж не сможет прослужить долго, если не будет тщательно проветриваться.

”

Зачем нужна вентиляция?

Продуманная и корректно выполненная вентиляция в гараже с подвалом помогает решать целый ряд проблем:

• Устраняет всю влагу, образующуюся в результате заезда автомобиля в гараж с остатками снега или дождя на корпусе или днище;
• Вытягивает из подвала вредные вещества и испарения, являющиеся продуктом деятельности авто;
• Препятствует возникновению конденсата на стенах погреба или частях автомобиля, который в последствие и приводит к его поломке;
• Защищает от образования ржавчины и коррозии металла вещи и инструменты, хранящиеся в подвале и гараже;
• Обеспечивает необходимый микроклимат для длительного хранения овощей и зерновых.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

1. Разница в плотности холодного и нагретого воздуха.
2. Воздействие потоков ветра.
3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

1. В летнее время циркуляция воздуха заметно снижается.
2. Из-за резкого изменения давления могут появляться сквозняки.
3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

• Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
• Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
• Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором  — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Обустройство подвала

Прежде чем делать своими руками цоколь из кирпича, надо разобраться с особенностями обустройства подвала.

Гидроизоляция погреба

Не секрет, что подвал является подземным хранилищем, которое нуждается в защите от влаги. Именно поэтому надо позаботиться о гидроизоляции помещения. Чтобы предотвратить повышение влажности воздуха, между почвой и подвальными стенками закладывают намоченную глину. Толщина глиняного слоя не должна превышать 10-15 сантиметров. Сверху конструкция защищается перекрытиями из железобетона и рубероида.

Устройство вентиляции

Чтобы овощи и фрукты долго хранились, воздух должен выходить и входить в хранилище. Естественная вентиляция не всегда хорошо справляется с циркуляцией воздуха и поэтому лучше самостоятельно создать вентиляционную систему. Для этого придется установить приточную и вытяжную трубы. Первая будет отвечать за поступление кислорода, а вторая за его вывод из погреба.

Утепление

Без теплоизоляции внутри хранилища температура будет постоянно меняться, что негативно сказывается на хранении зимних консерваций. Основным теплоизоляционным материалом считается рубероид, который отличается долговечностью и водонепроницаемостью. Также можно воспользоваться пенополистиролом, которым утепляют стенки сооружения.

Устанавливаем лестницу

Лестница считается важным элементом конструкции, который отвечает за соединение гаража с погребом. В хранилище лучше устанавливать лестницу, изготовленную из металла, так как этот материал качественнее любой древесины. Чтобы защитить ее металлическую поверхность, придется обработать лестницу абразивными средствами.

Теплоизолирование крышки и потолка

Для теплоизоляции потолок с крышей перекрывают тонкими трубами, к которым под прямым углом устанавливают арматурные стяжки. Между установленными трубами и потолком укладывают мешочки из полиэтилена, внутри которых находится солома.

Установка естественной вентиляционной системы

Естественную вытяжку установить очень просто – в кирпичной кладке необходимо сделать канал шириной в 1 кирпич. Его можно выполнить из бетонных блоков. После установки необходимо закрыть входное и выходное отверстие решетками. Чтобы воздухообмен проходил интенсивнее, необходимо установить трубу притока свежего воздуха на расстоянии 40 см от поверхности пола погреба. Вытяжная труба помещается под потолок. Трубы могут быть жестяными или асбестоцементными.

При выполнении естественной вентиляции важно придерживаться определенного алгоритма:

• Сначала монтируют вытяжную трубу. Ее конец помещают под потолок подвала. Снаружи она выводится примерно на 40- 50 см над кровлей. После этого вентканал утепляется.
• В противоположном углу подвала помещают приточную трубу, которая выводится наружу на высоту 25 см над землей.
• После завершения всех работ проверяется воздушная тяга, а вход и выход закрываются металлической сеткой.

Чтобы контролировать приток воздуха, необходимо установить заслонки, которые помогут менять интенсивность воздухообмена. В этом случае во время сильных морозов продукты не замерзнут и не испортятся.

Доступная альтернатива трубы для притока свежего воздуха – снизу в гаражной стене проделывается отверстие и закрывается металлической сеткой.

Рациональная вентиляция: делаем выбор

Современное оформление гаража — вентканал с вентилятором защищен решеткой

Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:

• число этажей (уровней) в гаражном помещении;
• количество авто;
• наличие смотровой ямы;
• геометрические размеры помещения;
• длина воздуховода;
• площадь гаража;
• вид строительного материала;
• количество подсобных помещений, пр.

В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

Виды вентиляционных систем

Принудительная система циркуляции В зависимости от способа создания перепада давлений, обеспечивающего циркуляцию воздуха в помещениях, все существующие системы вентиляции делятся на три основных группы. Это:

• естественная вентиляция;
• схемы принудительного (механического) воздухообмена;
• комбинированные системы.

Функционирование систем естественной вентиляции осуществляется за счёт перепада давления и температуры воздушных слоёв, находящихся у пола и на крыше строения.

При наличии даже небольшой разности указанных показателей наблюдается вполне реальное перемещение воздушных масс в направлении от приточного вентиляционного отверстия в сторону оголовка вытяжной трубы, размещаемой, как правило, над поверхностью кровли.

В случае разветвлённой системы каналов с помощью естественной вентиляции не всегда удаётся достичь требуемого качества воздухообмена, обеспечивающего необходимую чистоту воздуха в помещении. В этой ситуации вам придётся смонтировать в гараже специальное оборудование, используемое для принудительного перемещения воздуха в обслуживаемом пространстве. Иногда такую систему вентиляции называют ещё механической, поскольку в её состав входят специальные механические узлы, создающие тягу искусственным путём.

Основное отличие этой системы от рассмотренного нами ранее естественного способа состоит в том, что она может обеспечивать нормальный воздухообмен круглогодично. Такая возможность объясняется самим методом её организации, при котором воздух из помещения удаляется принудительным путём, а поступает в него естественным путём (через приточное отверстие).

Таким образом, перед тем как делать вентиляцию в гараже, вам необходимо будет тщательно проанализировать все «за» и «против» относительно каждого из описанных выше способов внутреннего воздухообмена в помещении.

Поскольку системы принудительной вентиляции относятся к разряду довольно затратных конструкторских решений – автолюбители предпочитают устанавливать у себя в гаражах давно проверенные схемы естественного или комбинированного типа. При выборе класса вентиляционной системы следует учитывать как свои финансовые возможности, так и конструктивные особенности гаражного помещения (в частности – наличие в нём подвала и смотровой ямы).

Заключение

Вентиляция гаража с подвалом — очень важный элемент, поэтому нужно установить ее правильно. Правильная установка – залог эффективной работы конструкции и ее продолжительной работы. Можно установить вытяжку в гараже своими руками, если тщательно все продумать и составить схему.

Если вытяжка сделана правильно, в гаражах и системе подвалов будет обеспечено хорошее движение воздуха. Это позволит навсегда избавиться от влажного воздуха, плесени, порчи вещей и продуктов, а также других неприятных моментов. Именно поэтому вентиляция в подвале гаража должна быть выполнена качественно!
