Утепление пола в каркасном доме

Особенности

Утепление пола керамзитом соответствует существующему ГОСТу.

Это покрытие имеет несколько характерных особенностей, которые отличают его от других типов утеплителей и повышают привлекательность в глазах потребителей.

• Материал производится из натурального сырья: глины и сланцевой породы под воздействием высокой температуры. Это обуславливает его экологичность и безопасное использование в жилых помещениях.
• Керамзит представлен в виде гранул округлой формы, которые являются результатом вращательных движений во время термообработки в цилиндрической печи.
• Имеет низкую теплопроводность, благодаря чему надежно удерживает тепло в доме, не давая проникнуть внешнему холоду внутрь жилых помещений.

• Отличное шумопоглощение создает хорошую звукоизоляцию.
• Морозостойкость сырья и устойчивость к колебаниям температур.
• Горючестойкость – керамзит не поддерживает горение, сдерживает распространение пламени в случае возникновения пожара.
• Легкость материала и его округлая форма. Это дает дополнительные преимущества при монтаже утепителя.
• Низкая стоимость самого керамзита и работ, связанных с его использованием.

Несмотря на большое количество плюсов, керамзит имеет и недостатки:

• низкая устойчивость к влаге – гранулы впитывают в себя воду, после чего материал увеличивается в размерах, а его теплоизоляционные свойства ухудшаются, что существенно ограничивает сферу использования покрытия;
• пористость материала, которая приводит к его хрупкости и ломкости – гранулы надо укладывать с большой аккуратностью, в противном случае их эксплуатационные характеристики будут существенно снижены;
• для качественной теплоизоляции требуется довольно толстый слой керамзита, поэтому его не применяют в помещениях с низкими потолками, поскольку это ведет к поднятию пола на 15-20 см.

Вариантов использования керамзита довольно много.

• Можно наносить под цементную стяжку. Пористая структура обуславливает высокую теплоизоляцию, поэтому керамзит подходит для утепления деревянного и каменного дома, а также используется для балконов и лоджий.
• Керамзит часто применяют для усиления фундамента и обустройства цоколя для того, чтобы качественно утеплить первый этаж жилого дома и соорудить отмостку по периметру здания.
• При помощи керамзитовых фракций можно надежно утеплить перекрытия построек и дымоходы.
• Для обустройства подушки для подпола также нередко применяют глиняное сырье.
• Коммуникационные трубы очень часто утепляют керамзитовым материалом.
• Его широко используют в ландшафтном дизайне для декоративного оформления садовых дорожек, газонов и рабаток.

В зависимости от размера керамзитовых гранул выделяют следующие их разновидности:

• материал мелкой фракции – керамзитовый песок;
• материал средней фракции – керамзитовый щебень;
• материал крупной фракции – керамзитовый гравий.

Технология производства всех перечисленных вариантов единая, однако предназначение у каждой свое.

Так, песок производят методом измельчения более крупного сырья, при этом размеры частиц составляют 1-5 мм. Этот тип керамзита применяют для усиления цементного раствора, а также смешивают со щебнем и гравием для заполнения пустот.

Щебень керамзитовый более угловат, он лишен характерной округлой формы, да и в целом какой-либо определенной формы и размера у щебня нет, это скорее нечто среднее между песком и гравием.

Керамзитовый щебень и гравий чаще всего используется для качественных засыпок поверхности.

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет.
Главные преимущества минваты на основе базальта:

• низкая теплопроводность – 0,36-0,42 Вт/м*С;
• прочность к механическим воздействиям;
• хорошие шумоизоляционные характеристики;
• стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м.
Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб

м.

Особенности стекловаты:

• высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
• устойчивость к вибрациям;
• неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

• хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
• сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
• высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
• достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
• экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Насосносмесительный узел и коллектор теплого пола

Смесительный узел с циркуляционным насосом — слева. Справа, к смесительному узлу присоединен коллектор труб теплого пола.

Коллектор теплого пола должен выполнять три задачи:

1. Отключать, перекрывать подачу воды в каждую отдельную петлю теплого пола.
2. Регулировать расход теплоносителя в петле теплого пола в зависимости от температуры воздуха в помещении или температуры поверхности пола.
3. Регулировать гидравлическое сопротивление петли теплого пола для того, чтобы сбалансировать, сделать его одинаковым во всех контурах, присоединенных к коллектору .

Для выполнения этих задач на коллекторе со стороны подачи имеются запорные вентили, управляемые вручную. Со стороны обратки установлены регулирующие вентили с сервоприводом. Вентилем через сервопривод управляет термостат, регулирующий подачу теплоносителя в контур теплого пола в зависимости от температуры поверхности пола и температуры воздуха в помещении. Этим же вентилем, с помощью специального ключа регулируют гидравлическое сопротивление петли теплого пола.

Максимальная температура теплоносителя в системе теплых полов не должна быть выше 45-55 оС. Для системы отопления с радиаторами температура воды должна быть больше. Отопительные котлы также рассчитаны на работу с более высокой температурой теплоносителя.

Насосносмесительный узел выполняет следующие функции:

• Понижает температуру теплоносителя, который поступает от котла по прямому трубопроводу, путем подачи в него более прохладной воды из обратки (подмеса) .
• Обеспечивает циркуляцию теплоносителя в петлях труб теплого пола. Система теплого пола имеет высокое гидравлическое сопротивление, для преодоления которого требуется установка отдельного насоса.
• Защищает полы от перегрева — если в полы пойдет перегретый теплоноситель — циркуляционный насос остановится.

Максимальную температуру отопительной воды, подаваемой в трубы теплого пола, утанавливают вентилем на входе смесительного блока.

Деревянная конструкция на основе лагов

Деревянные полы для каркасного дома считаются универсальным решением. Они поддерживают традиции деревянного строительства, дышат, выполняют некоторую роль вентиляции каркасного дома. и весь дом выполняется в одной технологии.

Лаги деревянного пола

Деревянные полы для каркасника делают с помощью лаг, которые представляют собой обыкновенный брус из качественной, лучше хвойной, древесины. Все элементы деревянного дома должны быть пропитаны антисептиком. Лаги выкладывают поперек свету из окон, тогда доски покрытия пола будут располагаться вдоль этого направления. Зазор в 2-3 см необходимо оставлять между лагами и стеной. Лаги должны касаться звукоизоляционного слоя без зазоров.

Шаг между лагами полметра

Если вы планируете стыковать два лага, то их длина должна быть не менее 2 метров. Если поверхность, на которую выкладывают лаги, неровная, необходимо подложить под них прокладку. Высота пространства между черновой стяжкой и поверхностью пола должна составлять не менее 10 см. Лаги крепятся к черновой стяжке с помощью анкеров. Лаги необходимо укладывать ровно, поэтому проверяем геометрию укладки во всех направлениях. Для этого можно использовать двухметровую рейку, которую укладываем на лаги, проверяя – нет ли зазоров. Рейка должна лежать ровно, без свободного пространства под ней.

Схема пола в каркасном доме

После того, как все лаги уложены и проверены, настала очередь делать обрешетку. На бобышки (подкладки) укладываем ригеля, закрепляя их саморезами. Размер обрешетки должен соответствовать размерам используемой фанеры. Расстояние между ригелями должно составлять не менее 30 см.

Обрешетка по лагам доской

На обрешетку укладываем листы фанеры. Ее также необходимо заранее пропитать антисептиком. Укладка должна происходить так, чтобы листы друг с другом не соприкасались. Если листы будут иметь точку соприкосновения, то в будущем полы могут скрипеть, поэтому оставьте между листами пространство в 2 мм. Крепим фанеру саморезами, расстояние между которыми около 50 см.

Теплый пол укладывается чаще всего на полиэтиленовую пленку, толщиной от 100 микрон.

Дальнейший этап работы – подготовка поверхности к отделке. Выполняем грунтование или обработку антисептиком. Последний этап – укладка отделочного материала, например, ламината или плитки.

Укладываем фанеру на обрешетку

Если вы решили устроить теплый пол, используйте специальные бетонные смеси.

Полезное видео по теме:

Финишный этап

В качестве финишного покрытия для полов в каркасном доме можно использовать любой материал. Подойдет и паркетная доска, и ламинат, и плитка

Важно лишь учитывать требования каждого материала к условиям монтажа, чтобы потом не жалеть о сделанном выборе

Ламинат

Так, например, ламинат не любит кривых полов. Но зато он дешевый, и его можно укладывать в абсолютно любых помещениях, кроме разве что ванной комнаты, где уровень влажности априори повышен. Ламинат не любит воду и будет разбухать под действием влаги. Так что в санузле и ванной от него лучше отказаться и положить там керамическую плитку либо такой привычный всем линолеум.

Линолеум — дешевый и простой в укладке материал

Кстати, последний – также дешевый и простой в укладке материал, который благодаря разнообразию рисунков можно укладывать в любом помещении, даже в спальне. Если он был выбран правильно, то даже с ним интерьер будет выглядеть дорого и красиво.

Хорошо подойдут для монтажа пола в каркасном доме паркет, виниловая плитка. Керамическую плитку лучше всего использовать только в помещениях с повышенной влажностью – она плохо сохраняет тепло, и, вполне возможно, с ней полы будут просто чересчур холодными. Если же имеется система теплого пола, то за этот аспект можно не переживать.

Виниловая плитка – это собирательное название, которое принято распространять на несколько отличающихся друг от друга вида покрытий

Как вариант «деревянного» пола можно использовать паркет. Тоже достаточно красивый, но сложный в уходе материал. Да и в монтаже не прост. Но если выбор пал на него, то дом точно будет изнутри выглядеть богато и уютно.

За паркетом ухаживать сложнее

Этапы укладки паркета

Полы в каркасном доме – задача, пожалуй, доступная для решения каждому. Настолько просто создать пол не получится ни в одном другом варианте. Причина проста – конструкция максимально облегчена и собирается по ходу строительства самого дома. И так действовать намного проще, чем делать полы и даже черное основание прямо внутри построенного помещения. Но, к сожалению, такой вариант подойдет только для каркасного дома.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

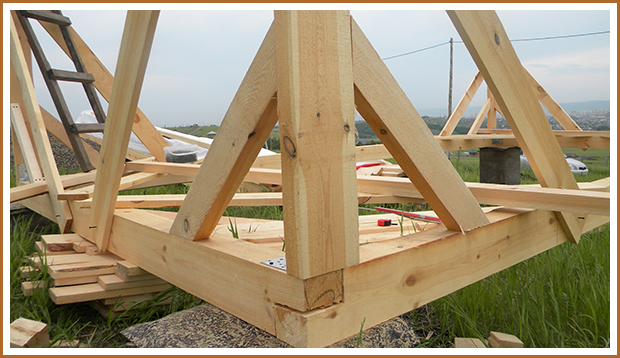

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Расчет пола из досок

Брус для лагов Прежде чем класть дощатый пол, необходимо определиться с конфигурацией бруса для лаг. Параметры продольных опор зависят от толщины финишного покрытия и длины прогона между точками опоры. Ими считаются балки и подпорки, которые ставятся под лагами. Чем больше таких подпорок, тем тоньше будет толщина бруса.

При проведении расчетов следует придерживаться такого соотношения длины пролета и сечения бруса:

• 200 см – 100х50 мм;
• 300 см – 150х75 мм;
• 400 см – 180х100 мм;
• 500 см – 200х150 мм;
• 600 см – 220х175 мм.

Соотношение сторон укладываемых лаг должно быть 1:1,5. Располагают брус так, чтобы его более длинные стороны находились вертикально.

Не менее важным показателем прочности готового перекрытия является интервал между лагами. Он должен быть таким, чтобы чистовое покрытие не прогибалось под весом 300 кг/м². Такая норма установлена для жилых помещений. При толщине доски 20 мм шаг между лагами составит 30 см. При увеличении толщины финишного покрытия на каждые 5 мм расстояние увеличивается на 10 см.

Прежде чем укладывать перекрытие из бруса и реек, нужно учесть такие правила:

1. Между утеплителем и финишным покрытием должен оставаться небольшой промежуток в пределах 3-5 мм. Он необходим для вентиляции древесины.
2. Края досок должны быть на расстоянии 3-6 мм от стен. Это необходимо для расширения покрытия при набухании от повышенной влажности.
3. При проведении монтажа целесообразно каждые 100-150 см под брусом ставить подпорки. Их можно сделать из кирпича или обрезков пиломатериала. Небольшие перепады по высоте компенсируются кусками рубероида.

Выбирая материал для лаг, необходимо приобретать брус с запасом прочности. Подобная мера позволит не ограничивать вес предметов интерьера.

Как сделать пол в каркасном доме

В качестве балок перекрытия берут брус или обрезную доску сечением 5х15 см в среднем. Точные размеры зависят от длины пролета и шага элементов. Доски устанавливают так, чтобы большая сторона располагалась вертикально, а меньшая горизонтально. При монтаже наоборот несущая способность сильно снижается.

Все деревянные элементы перед использованием обязательно обрабатывают антисептиком. Такое вещество позволяет уберечь пирог пола в каркасном доме от гниения и плесени. Дополнительно можно выполнить обработку антипиренами. Это повысит сопротивляемость конструкций огню и сделает дом более безопасным.

Чтобы сделать пол в каркасном доме своими руками, главные балки перекрытия и одновременно лаги закрепляют к ростверку фундамента на сваях. Элементы обязательно укладывают сверху. Закрепление сбоку не обеспечивает высокой надежности. Существует два способа: с врубкой или без нее. Врубка позволяет надежно зафиксировать элементы, но ослабляет обвязку. По этой причине рекомендуется обходиться без нее.

В качестве крепежных инструментов используют анкерные болты. Их закрепляют в обвязке. Для крепления балок придется подготовить в них отверстия. Для этого лаги раскладывают на анкера и ударяют по месту опирания молотком. В нужном месте останется вмятина. После изготовления отверстий балки перекрытия укладывают на место, а поверх них затягивают гайки на анкера. Дополнительно рекомендуется использовать шайбы. Это вызвано тем, что металлические элементы небольшого сечения могут быть утоплены в мягкую древесину.

После монтажа основных несущих конструкций переходят к закреплению черепных брусков. Такие элементы необходимы для того, чтобы уложить на них доски подшивки. Бруски закрепляют на саморезы, гвозди или шпильки. Размеры выбираются в зависимости от нагрузки: массы подшивки и утеплителя, а также расстояния между несущими балками. Чаще всего используют бруски 50х50 мм или меньше.

На черепные бруски делают настил. Он будет служить основанием под утеплитель. Крепление — на гвозди или саморезы. Для изготовления берут обработанную антисептиком доску, толщиной 25—40 мм. На подшивку укладывают гидроизоляционный и ветрозащитный материал. Его фиксируют с помощью строительного степлера, а стыки проклеивают скотчем. Минимальный нахлест в местах стыка составляет 10 см.

В качестве ветрозащиты и гидроизоляции рекомендуется использовать современные пародиффузионные влаговетрозащитные мембраны. Они пришли на смену пленкам. Основное преимущество такого материала — паропроницаемость. Мембрана не мешает дому «дышать» и эффективно отводит пар наружу, уберегая утеплитель от влаги.

Между несущими балками укладывают утеплитель. Его нужно защитить от внутреннего пара с помощью пароизоляции. Здесь тоже стоит выбор: пленки или мембраны. Строя свой дом, стоит выбирать лучшие материалы. Но мембрана будет стоить дороже пленки.

Черновой пол в каркасном доме завершают после устройства настила. Между ним и утеплителем нужно оставить зазор толщиной 2—3 см для вентиляции. Для настила используют обрезную доску толщиной 40 мм. Ширина обычно принимается 100 мм. Как и все остальные элементы настил обязательно должен быть пропитан антисептиком. Доски крепят на лаги с помощью гвоздей или саморезов. Нужно выбирать оцинкованный крепеж, который устойчив к коррозии.

Подбробнее об устройстве перекрытия по деревянным балкам.

Пошаговый монтаж пола на свайном фундаменте

Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.

Устройство обвязки и крепление обрешетки

Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:

1. Просверлить на каждой «подошве» винтовых опор четыре отверстия.
2. На оголовки настелить гидроизоляцию, например, рубероид.
3. По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
4. Саморезами прикрепить балки к оголовкам.
5. Выполнить врезку остальных брусьев внутри периметра.
6. Стальными скобами дополнительно соединить детали обвязки.
7. Проверить горизонтальность размещения балок.
8. К нижней части брусьев набить обрешетку – базу для крепления подосновы.

Полезное: Как рассчитать точку росы

Черновая основа и теплоизоляция

Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.

После подготовки чернового пола приступают к его изоляции:

1. Застелить основание гидроизоляционной пленкой.
2. В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
3. Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.

Последующие действия зависят от типа напольного покрытия.

Создание термического контура цоколя

Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:

1. Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
2. Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
3. Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
4. ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.

Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.

Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.

Системы «теплого пола» с водяным и электрическим контуром

Помимо тепловой изоляции пола с применением материалов, обладающих пониженной теплопроводностью, для каркасных домов нередко используют и дополнительные системы обогрева  с применением воды и электричества. Их монтаж производят по окончании укладки утеплителя и установки отражающих экранов. В противном случае просто нет смысла в установке такой системы. Важным моментом является качественная герметизация всех стыков. Изолируются все зоны пониженных температур, а места стыков ветрозащитной пленки изолируют при помощи скотча.

Если не возможности установить водяную систему, используют методы электроподогрева. Различают следующие типы подобного пола:

• На основе нагревающихся матов. Такой вариант является самым недорогим. Рулонное покрытие представляет собой маты на самоклеящейся основе, состоящие из полимерной сетки и определенным образом расположенного кабеля. Монтаж сетки производится на клей непосредственно поверх стяжки. Эти маты удобны тем, что их возможно установить и в зонах, доступ к которым затруднен — в помещении санузла и на кухне, под пол из камня, керамогранита или старую плитку. Но такие маты требуют обустройства качественной вентиляции, иначе будут быстро выходить из строя.
• Пол на основе кабеля. В качестве нагревательного элемента применяется резистовый кабель, который выкладывается в форме латинской буквы S или по спирали. Такой провод монтируется в толщу бетонной стяжки, а затем к нему подключается регулятор температуры. Расстояние между фрагментами кабеля должно составлять от 6 до 12 сантиметров. Толщина бетонной стяжки при этом может варьироваться от 5 до 7 сантиметров, а верхний ее слой должен быть влажным. В результате вы получаете секционное покрытие пола, имеющее двойной изоляционный слой. Перед укладкой проводов на поверхность утеплителя специалисты советуют проложить слой сетки.
• С использованием инфракрасного покрытия. Реализуется в форме удобных рулонов, работает по принципу излучения инфракрасных волн большой длины. В состав пленки входят графитовые либо карбоновые слои, шины из меди, серебряная паста и контакты. Для обеспечения влагозащиты с двух сторон наносится ламинированный слой. Инфракрасные волны не представляют ни малейшей опасности для людей. Для монтажа такого теплого пола не нужно устраивать стяжку, его с легкостью можно закрепить даже на обычном ковре. Единственное ограничение по использованию инфракрасных полов касается помещений с повышенным уровнем влажности.

Утепление пола каркасного дома: выбор материалов и порядок монтажа

Рисунок 4. Утепление пола каркасного дома Через неутепленные нижние перекрытия здания теряется до 20-30 % тепла, уменьшается эффективность и экономичность обогрева дома. Особенно это касается свайно-винтового фундамента, где под домом остается свободное пространство, в котором свободно циркулирует холодный воздух.

Утепление пола в каркасном доме на сваях делают при сборке «пирога» цокольного перекрытия. Для этого применяют разную теплоизоляцию: минеральную вату, эковату, пенополистирол, пенопласт, древесно-стружечные плиты, керамзит.

Рулонная теплоизоляция

Рисунок 5. Базальтовая минвата Чаще всего для утепления пола в каркасном доме на сваях применяют волокнистую минвату – базальтовую, шлаковую, стекловату. Это доступный, удобный в обработке утеплитель с низким коэффициентом теплопроводности. Плюсы минваты:

высокие теплоизоляционные свойства;

• экологичность и нетоксичность;
• простота обработки;
• пожарная безопасность;
• легкий вес;
• невысокая стоимость.

Для качественной теплоизоляции домов в Санкт-Петербурге или Ленинградской области достаточно слоя 150-200 мм. Недостаток утеплителя – высокая гигроскопичность, его обязательно защищают от попадания воды и пара.

Жесткие штучные утеплители

Рисунок 6. Пенополистирол Пеноплекс Из них чаще всего используют пенопласт или экструдированный пенополистирол (ЭППС). Достоинства материалов:

• рекордно низкий коэфициент теплопроводности;
• очень легкий вес;
• влагонепроницаемость.

Плиты утеплителя практически не создают нагрузку на перекрытия, поэтому для чернового настила можно использовать недорогие материалы. При этом, такая теплоизоляция сложнее в монтаже, она требует тщательной заделки щелей и стыков. Пенопласт – самый дешевый и доступный утеплитель. Но он достаточно хрупкий, горючий, разрушается при контакте с водой. ЭППС более практичен, но он достаточно дорогой.

Насыпные утеплители

Засыпная теплоизоляция достаточно популярна при утеплении пола каркасного дома. Здесь используют керамзит, опилки, шлак, перлит. Плюс сыпучих утеплителей:

• равномерное заполнения всех щелей между балками;
• простота выравнивания слоя;
• возможность регулирования толщины утеплителя;
• невысокая цена.

Также готовый настил выдерживает высокую нагрузку. Насыпные заполнители насыпают на перекрытие нижнего этажа при укладке чернового настила на лаги. При этом используют бруски сечением 50х50 мм или плиты OSB толщиной 15-20 мм.

В качестве альтернативы керамзиту или опилкам применяют эковату. Она безопасна и экологична. Имеет легкий вес и создает минимальную нагрузку. Минус – высокая цена.

Утепление цоколя

Чтобы сделать теплый пол первого этажа, можно утеплить цоколь.

Схема утепления цоколя в каркасном доме на винтовых сваях.

Утеплитель надо завести также и под отмостку. Температура в грунте под отмосткой будет уже плюсовая, что обеспечит комфортную температуру на первом этаже.

В заключение надо сказать, что не нужно ставить большой жилой дом на винтовые сваи без расчетов, поскольку неизвестно, как поведут себя сваи под большой нагрузкой. Если какая-то часть свай попадет в рыхлый грунт (бывший погреб, туалет, землянка), то они могут осесть. Дом может перекоситься и исправить такую ситуацию будет очень тяжело.
