Установка варочной панели в столешницу своими руками

Пропиливание отверстия

Если вы уже когда-то делали ремонт в доме или занимались какими-то строительными работами, то процесс установки варочной панели в столешницу не должен составить для вас труда. Итак, начнем.

Чтобы установить поверхность в столешницу своими руками, прежде всего надо знать ее размеры. Все необходимые размеры указаны на схеме в инструкции, выдумывать ничего не надо. Это ускоряет работу и значительно уменьшает вероятность ошибки при замерах

Замеры можно сделать своими руками, перевернув панель, и с помощью рулетки определив ее ширину и длину по внутренним краям.
Обратите внимание, что в инструкции указаны значения минимальных отступов от краев столешницы. Вы можете их изменять только в большую сторону, поскольку слишком узкий край может со временем обломиться.
Сделайте разметку на столешнице, согласно габаритам варочной панели

В это место она будет встраиваться. Для того чтобы линии не стирались и были лучше заметны на темной поверхности, приклейте полоски бумажного скотча и перенесите линии на него.
Далее просверлите отверстие, с которого будет начинаться вырез. Вырез делают с помощью электрического лобзика. Чтобы срез получился ровным, не крошился, рекомендуется использовать пилку с мелкими зубьями, не затупленную. Еще лучше использовать ручной фрезер, углы закруглять радиусной фрезой, а срезы шлифовать.
Образовавшиеся опилки можно собрать при помощи пылесоса.

Когда отверстие будет готово, примерьте варочную поверхность, чтобы убедиться, что все сделано правильно.

Что нужно знать?

При монтаже варочной газовой панели в столешницу обязательно следует выдерживать расстояние до кромок поверхности. Оно должно быть не менее 5 см с каждой стороны, иначе при пилении можно будет разрушить слишком тонкую стенку. Толщина самой столешницы также имеет значение. Не рекомендуется монтировать встраиваемое оборудование в конструкции тоньше 38 мм из-за низких несущих способностей.

Для проверки герметичности соединений при пуске газа используется мыльный раствор. Им густо покрывают все гайки и стыки, проверяя эти места на наличие вздувающихся пузырей – они свидетельствуют об утечке.

Перед началом полномасштабной эксплуатации плиты следует проверить ее работу с разными режимами регулировки. Ни в одном из них пламя не должно гаснуть – это очень опасно. Если при попытках проверить изменение интенсивности горения регулировка не меняет подачу голубого топлива, нужно отключить плиту, обратиться в сервисный центр или к продавцу. Возможен брак товара. Правильно проведенная в квартире или частном доме установка варочной газовой панели в столешницу позволяет соблюсти все нормативы и обеспечить эффективную эксплуатацию оборудования.

О том, как правильно установить варочную газовую панель, рассказано в видео ниже.

Стоимость подключения электроплиты

Прежде чем самостоятельно заниматься подключением электроплиты следует позвонить в сервисные центр и поинтересоваться во сколько обойдутся эти работы, выполненные специалистом. При этом владелец бытовой техники избавляется от массы проблем, связанных как с затратами времени, так и с выполнением порой плохо знакомых работ.

Обычно ремонтная мастерская, проводящая электромонтажные работы, берет на себя сервисное обслуживание и гарантийный ремонт изделия.

Например, в Москве, при выполнении всего комплекса работ, стандартные расценки, следующие:

• покупка необходимых материалов и комплектующих (без учета их стоимости) – 350,0 рублей за час затраченного времени;
• установка и подсоединение электророзетки – 450,0…750,0 рублей за единицу (зависит от типа подключения);
• монтаж электропроводки с подключением к щитку 150,0…350,0 рубле за метр погонный;
• установка электроплиты – 1000,0 рублей.

Есть компании, которые предлагают выполнить весь комплекс работ «под ключ», без вмешательства хозяина, за 20,0…50,0 североамериканских долларов. При этом большая цена относится к оборудованию со стеклокерамической варочной панелью.

В провинции цены несколько дешевле. В Красноярске и Новосибирске стоимость электромонтажа и установки начинается от 800,0 рублей. В других областных центрах, в Центральных регионах России, многие фирмы предлагают свои услуги за аналогичные работы в пределах 400,0…500,0 рублей.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Монтаж и крепление оборудования

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

• Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
• Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
• Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Времена, когда у большинства людей на кухне и в доме была практически одинаковая техника, давно закончились. Сегодня производители предоставляют большие возможности для удовлетворения самых разных вкусов и предпочтений при обустройстве кухонной зоны. В рамках данной публикации мы поговорим о встраиваемых варочных панелях – их видах, устройстве и способах подключения.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

• наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
• материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
• если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
• зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

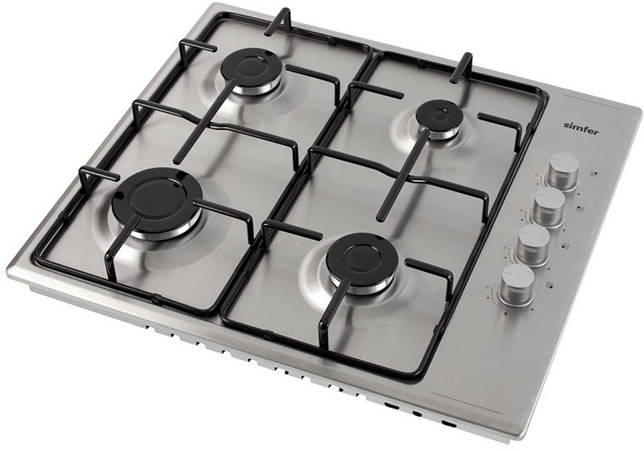

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

• поверхность быстро нагревается до определенной температуры;
• удобно ухаживать и содержать в чистоте;
• экономия в потреблении электроэнергии;
• отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

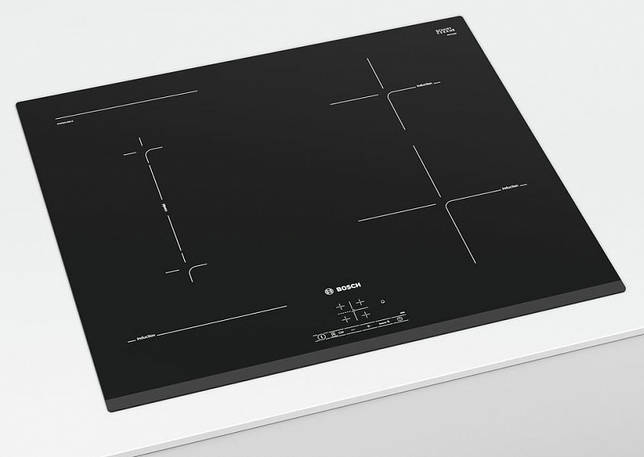

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите

Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором

Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха

Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту

В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Виды электрических плит

Современные бытовые электроплиты делятся на две категории, каждая из которых характеризуется типом варочной поверхности:

• изделия с эмалированной столешницей и чугунными конфорками;
• модели со стеклокерамической варочной поверхностью.

К недостаткам любых моделей, вне их категории следует отнести некоторую тепловую инерционность – их варочные поверхности медленно достигают рабочей температуры и также медленно остывают. Поэтому установить нужный температурный режим бывает достаточно затруднительно. Из-за этого в бюджетных вариантах предусмотрена фиксированная регулировка тепловой мощности – на три…6 положений.

Несомненным достоинством изделий с чугунными конфорками является их более демократичная цена. Модели с со стеклокерамической поверхностью имеют ровную варочную плоскость. В качестве нагревательных элементов этих изделий могут использоваться ленточные, галогенные или индукционные устройства, у которых гораздо проще осуществлять регулировку мощности.

Поэтому дешевые стеклокерамические электроплиты имеют простейший поворотный регулятор, а дорогие модели могут оснащаться электронным или сенсорным управлением. Кроме того, дизайн конфорочных приборов сложился десятилетия назад и сегодня определяется типом и размером нагревательных элементов. Внешний вид плит с варочной стеклокерамической панелью постоянно совершенствуется, они имеют более стильный вид и большую эргономичность.

К недостаткам стеклокерамических моделей следует отнести несоответствие размера варочной панели днищу кухонной посуды. Однако данный недостаток компенсируется использование нескольких индивидуальных нагревательных элементов.

Сегодня наиболее популярными брендами бытовых кухонных электроплит являются «Beko» и «Vestel» (Турция), «DeLuxe» (Россия), «Gefest» – «Гефест» и «Атлант» (Беларусь), «Ardo», «Candy», «Indesit» и «Zanussi» (Италия), «Blomberg», «AEG» и «Bosch» (Германия), «Electrolux» (Швеция).

Конечно качество работы любого изделия, вне зависимости от бренда, завит от соблюдения правил эксплуатации. При этом правильность подключения влияет не только на эксплуатационные характеристики, но на безопасность пользования.

Следует знать, что электроплиты выпускаются с напряжением питание как 220,0 вольт, так и 380,0 вольт. Для городской квартиры следует выбирать изделия первой категории. Если человек проживает в частном доме и имеет трехфазный подвод, то предпочтение следует отдать электроплитам, рассчитанным на напряжение 380,0 вольт.

Уплотнитель для варочной панели

К варочной панели нужно обязательно крепить уплотнительную прокладку. Если панель через некоторое время использования снять, можно заметить, что уплотнитель будет в грязи и жиру. Прокладка время от времени требует замены.

Ленту можно купить специальную, а можно использовать уплотнитель для стекла. Стол и вырез можно предварительно обработать при помощи прозрачного герметика. Остатки герметика нужно вытереть или аккуратно снять шпателем.

Многие предпочитают использовать уплотнительную ленту, потому что она безопасная и экологичная

Преимущества уплотнительной ленты:

• Надежность;
• Простота использования;
• Экологичность.

Своим высоким качеством известны уплотнители Bosch. Просто поставить панель недостаточно. Ее нужно защитить от попадания влаги, жира и мусора. Если панель устанавливается в большой проем, и образуется зазор, то спасти ситуацию поможет лента и обработка зазоров герметиком.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

• соединяются вместе три фазных провода (L1, L2, L3);
• соединяются вместе два нулевых провода (N1, N2);
• зеленый провод подсоединяется к «земляной шине».

Подсоединение электрической панели

Современные электрические панели очень удобны, при хорошей сборке они редко выходят из строя, а значит, ремонт им не понадобится долгое время. Если же все-таки ремонт потребуется, то панель легко отсоединить и своими силами отвезти в мастерскую, тем самым сэкономив на вызове мастера.

Прежде чем встроить электрическую поверхность, необходимо положить ее на столешницу, перевернуть и подсоединить согласно схеме. Схема изображена прямо на панели с обратной стороны, чтобы вам было удобно. Когда делаете эту процедуру своими силами, будьте внимательны. При неправильном подсоединении проводов вы не сможете регулировать включение конфорок и температуру нагрева.

Если для подключения электрической варочной панели предусмотрен отдельный провод со щита, то вилка и розетка не нужны. Просто подсоединяете провод к панели.

Переверните панель и установите ее в отверстие. Она уже готова к работе, осталось только проверить, правильно ли она включается и нагревается.

Алгоритм подключения панели к однофазным сетям

Данный вариант возможен, если в стену вмурован провод из трёх жил.

Схема по подключению панели к однофазным сетям Источник rolexforum.ru

Чтобы установить панель, требуется осуществить следующие шаги.

1. Откручиваем отвёрткой пластинку, расположенную позади панели.
2. Используйте перемычки для соединения первой, второй и третьей клемм. Подключение фазы осуществляется с использованием коричневой, чёрной или белой жилы
3. Присоединяем жилу синего оттенка к нулям. Это четвёртый и пятый номера.
4. Кабеля для варочных поверхностей подводятся к защитной клемме (жёлтая).
5. Затягиваем крепёжные винты.
6. Требуется проверить надёжность и плотность соединений, и функционирование изделия.

Предварительным этапом подключения стоит проверка технического состояния розеток. При необходимости – провести замену.
