Секреты установки пластиковых окон в деревянном доме с обсадой

Основной фронт работ

От предварительных процедур переходим к завершающим этапам.

Замеры и проектировка

Самостоятельная установка окон ПВХ в деревянный дом начинается с замеров. Потребуется сделать следующее:

• Вооружившись рулеткой замерить все стороны с точностью до миллиметра.
• Чертим на бумаге проект будущего окна с сохранением всех пропорций.
• Отмечаем места разделений, форточки и другие составные элементы, которые вы желаете видеть в своем стеклопакете.
• Имея на руках готовый план, можно обращаться в компанию по изготовлению окон.

Стартовый этап — подоконник

Монтаж необходимо начинать с подоконника, так как он является основанием всей конструкции. Устанавливаем его следующим образом:

• С боку в коробке выпиливаются два паза глубиной не более 10 см. Это позволит надежно зафиксировать подоконник.
• Прикладываем его и при необходимости выравниваем деревянными пластинами, заготовленными ранее.

• Добившись ровного расположения, фиксируем подоконник с помощью саморезов. Под шляпку нужно подкладывать резиновую прокладку — это предотвратит возможное потрескивание пластика.
• Отверстия сверлим там, где подоконник будет закрывать раму. Делать их нужно на небольших оборотах, дабы не повредить пластик. Если воспользоваться мощной дрелью, во время сверления он может начать плавиться, поэтому лучше вооружиться шуруповертом.
• Регулируем положение уровнем. Подоконник должен стоять строго горизонтально!

Некоторые производители предлагают стеклопакеты без подоконников (они отдельно приобретаются и устанавливаются в конце). Мы советуем приобретать все элементы сразу у одного продавца — так надежнее.

Подготавливаем почву для дальнейшей работы

Не спешите снимать заводскую пленку — она защитит конструкцию от повреждений. Работу производим в такой последовательности:

1. Достаем рамы и устанавливаем ручку. Для этого ставим её в горизонтальное положение, фиксируем болтами и опускаем вниз.
2. Отмечаем на боковых стойках места для высверливания отверстий необходимых для фиксации рам. Сверло — 6 мм, соответственно саморез — 5мм. На каждой боковой стойке нужно сделать по 2 отверстия (итого — 4). Они должны располагаться на расстоянии 30-40 см от нижних и верхних концов балки.
3. Чтобы саморез надежно упирался в каркас, необходимо его утопить. Для этого сверлом 10 мм делаем отверстия до железного каркаса. Шляпка должна свободно заходить в полость балки.

Монтируем ПВХ — окно

Настал черед самого ответственного этапа — монтажа рам. Готовую конструкцию ставим в проем. Подгоняем с обеих сторон рамы и контролируем их с помощью рулетки и уровня. Расстояние от створок до окосячки с обеих сторон должно быть одинаковое (в пределах 1 см). Также нужно контролировать и вертикальность установки. Это можно сделать при помощи отвеса.

Добившись ровного положения, подкладываем распорный брусок между коробкой и рамой. Он будет выполнять роль упора на время монтажа — без него при вкручивании саморезов рама может уйти в сторону. Установив бруски, еще раз тщательно проверяем по откосу ровность расположения. Убедившись в идеальной горизонтальности (вертикальности) закрепляем окно саморезами. Они должны располагаться между окном и коробкой.

Такая методика установки коробки отличается высокой надежностью и мобильностью — при деформациях древесины, рама не будет перекашиваться. Это достигается благодаря тому, что саморезы способны уходить в сторону перекоса.

Далее делаем следующее:

• Вставляем регулировочные пластины между сливными отверстиями (они нужны для отвода конденсата — без них стеклопакет будет неизбежно запотевать).
• Вставляем в проем стеклопакет. Он должен стоять не плотно — это связано с сезонными деформациями древесины и других материалов.

• Ровно устанавливаем стеклопакет и фиксируем его при помощи штапиков (они должны прилагаться в комплекте) с профильными шипами. Постукивать по ним нужно до появления характерного щелчка, сигнализирующего о правильной вставке.
• Все имеющиеся щели заполняем монтажной пеной. Через 2-3 часа срезаем ножом излишки.

На этом установка окон в деревянный дом своими руками завершена

Как нельзя делать

Теоретически, чтобы вставить пластиковое окно, как в деревянном, так и в каменном доме необходимо выполнить одинаковую последовательность действий:

• выполнить центровку рамы в каркасе обсады;
• зафиксировать окно к проёму;
• герметизировать установочный зазор;
• поставить гидроизоляцию;
• установить внутреннюю и внешнюю отделку (наличники);
• смонтировать отливы.

Но на практике, прямое следование заводской инструкции при установке окон ПВХ в деревянном доме может привести к их поломке.

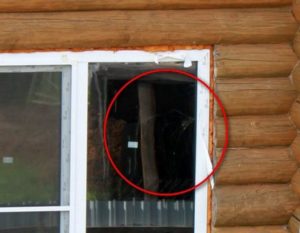

Неправильно установленное окно лопнуло от усадки

Чтобы максимально доходчиво объяснить, почему так происходит, изменим порядок изложения, и вместо теоретических выкладок о физических свойствах древесины приведём примеры неправильных действий, повторять которые настоятельно не рекомендуется.

Ситуация первая: производится ремонт дома из профилированного бруса и подрядчик, выполняющий монтаж стеклопакетов, не укладывается в сроки, из-за чего пытается убедить заказчика, что в старом деревянном доме вся усадка уже произошла, да ещё и рамы у окон крепкие настолько, что никакая окосячка не нужна.

Результат такого подхода – заклинившие окна и немалые расходы хозяев не демонтаж всей конструкции с последующим расширением оконного проёма.

Ситуация вторая: для остекления оконных проёмов в бревенчатом доме новые окна купили заранее, по приблизительным расчётам, но после демонтажа старых оказалось, что нужно было учесть допуски на окосячку. Чтобы не покупать новые стеклопакеты, решили выполнить установку без обсады. Спустя два года три окна из пяти установленных пришли в полную негодность.

Ситуация третья: при постановке пластиковых окон в деревянный дом использовалась обсадная рама в закладной брус, но крепление окна выполняли с помощью анкерных пластин. Уже через год практически все смонтированные окна заклинило. Для ликвидации последствий пришлось разбирать внутреннюю отделку и менять анкерные пластины на саморезы.

Подобных историй можно привести множества, а если просуммировать весь убыток, возникший из-за незнания нескольких простых фактов, то получится сумма со многими нулями.

Перечислим эти простые, но очень важные факты:

• при изменении влажности линейные и объёмные размеры древесины изменяются;
• влажность деревянных пиломатериалов – величина непостоянная на протяжении всего срока эксплуатации дома;
• усадка никогда не бывает окончательной.

Может показаться странным, что материал, у которого нет постоянного размера, можно использовать для постройки ответственных сооружений, но в течение столетий у древесины не было приемлемой альтернативы, поэтому люди научились компенсировать все перечисленные выше недостатки.

Варианты обсады

Обсада обязательно нужна для окон, которые будут монтироваться в новом деревянном доме из бруса или бревен. Также конструкция понадобится при неустойчивых грунтах. Она будет дополнительной защитой для окна, которое в этом случае может перекоситься.

Обсаду можно не делать для окон каркасного дома. Здесь сам каркас обеспечит необходимую жесткость конструкции. Учитывая несложность процесса сооружения обсады, ее все же лучше сделать и для этого варианта строений.

Правильная технология установки обсады подразумевает применение трех видов конструкций:

• шип-монолит;
• закладной брусок;
• в колоду.

Самой трудоемкой является обсада шип-монолит, но она же наиболее надежная. Для этой конструкции в коробке вырезается желоб, размеры которого подходят под заранее подготовленный шип на боковинах короба. При отсутствии столярных навыков лучше всего установить обсаду в закладной брусок.

Обсада «в колоду» самая дорогая как по затратам труда, так и по расходам на материалы. Направляющей для короба здесь служит шип, который устанавливается в торцевых частях проема. Пазы вырезаются на боковых частях шипа. Вершник крепится к боковым колодам саморезами, а подоконник устанавливается на деревянные нагели.

Нужно учитывать, что максимальная усадка дома составляет около 35 см в зависимости от прочности основы. Большую усадку может дать обычный брус – до 40 см, а меньшую – клееный брус. Последствия неправильных расчетов могут проявиться впоследствии в эксплуатации, в результате понадобится замена всей конструкции.

Материалом для обсадной коробки может служить клееный или монолитный брус. Применение клееного бруса не приветствуется в банях, но этот материал подойдет для дома. В банях наблюдаются температурные и влажностные перепады, отчего клееный брус разрушается.

Монолитный брус должен быть специальной камерной сушки, при отсутствии таковой материал придется высушивать в тени около 4-6 месяцев.

Существуют еще такие разновидности обсад как:

• Черновая. Для нее подойдут наиболее дешевые материалы. Обсада применяется при запланированных внутренних и внешних отделочных работах. В отличие от нее чистовая обсада не нуждается в отделке. Она уже имеет откос, монтаж окна можно производить сразу после крепления короба.
• Арочная. Это декоративная разновидность ценится за оригинальность. В этой конструкции могут использоваться несколько склеенных деталей или один изогнутый брусок.

• Силовая. Этот вариант применяется для масштабных панорамных окон, ворот, балконов, а также дверных проемов. Для изготовления применяется толстая древесина.
• Еврообсада. Этот вариант схож с чистовой, так как не требует дополнительной отделки. Особенность вида – применение цельных ламелей с особым клеевым составом.
• Комбинированная. Этот вариант изготовляется из массива дерева, при этом имеет внешний слой из наборно-клеевой декоративной основы. В данном виде сочетаются красота внешнего вида и небольшая цена.

Наличники

Снаружи и изнутри оконные проёмы оформляются наличниками.

С декоративной точки зрения, наличники должны симпатично закрыть торцы венцов и щель между ними и оконной обсадой . Когда нас, читающих эти строки, ещё не было на свете, считалось, что резные наличники затейливой формы не только украшают дом, но и эффективно охраняют дом от проникновения всяческой нечисти. Про наличники у нас есть отличная публикация про музей в Киржаче – почитайте!

Кроме того, наличники помогают защищать узлы примыканий обсады и сруба от попадания влаги (косой дождь), а также выполняют роль ветрозащиты. Окна и двери, что не защищены торцевыми и боковыми свесами крыши, можно оформить так называемыми “финскими” наличниками с отливной доской – козырьком.

Инструкция по монтажу окон ПВХ

Идеальным расстоянием от пола до подоконника будет 80-90 см. Это чуть выше письменного стола. Пользователь же должен свободно опираться на подоконник, минимально сгибая корпус. Дальнейшая последовательность действий приведена ниже.

1. Осуществляется точная разметка под боковые и нижний шипы (5×5 см), после чего они выпиливаются.
2. В заготовленных ранее и хорошо высушенных досках (желательно дюймовых) вырезаются отверстия, которые заполнят шипы.
3. Оконный проем и заготовка окосячки обрабатываются противогрибковой пропиткой.
4. На шип при помощи строительного степлера крепится утеплитель (джутовая лента, пакля и т.п.).
5. Устанавливается обсадная конструкция в проем, начиная с подоконника. Ее элементы соединяются саморезами, а стыки промазываются герметиком.

В целом оконная коробка готова, осталось лишь утеплить верхний посадочный зазор. Подойдет тот же джут; просвет конопатится максимально плотно. Теперь можно крепить внутри проема пластиковое окно. Для этого сделать следующее:

1. Вставить стеклопакет в проем, идеально выровняв его по переднему краю. Приложив уровень, убедиться в правильности геометрии боковых сторон. Предварительно для удобства работ снять створки со степлопакетов.
2. Зафиксировать раму внутри проема при помощи саморезов, предварительно высверлив в ней отверстия.
3. Заполнить зазоры между стеклопакетом и обсадой монтажной пеной.
4. Пока пена не затвердела, установить подоконник, прикрутить его.
5. После засыхания пены выполнить ее гидроизоляцию снаружи акриловым герметиком, уплотнительной лентой или паропроницаемой мембраной, изнутри — пароизоляционной лентой.

Из-за монтажа дополнительной конструкции (обсады) может показаться, что вставить окна в брусовом или бревенчатом доме сложно, однако это не так. Чтобы быть спокойным за долговечность строения и надежное выполнение функций изделиями из ПВХ, лучше выделить пару часов на дополнительную работу. Обсада позволит избежать ненужных трат по мере усадки жилища, а также сбережет пластиковую новинку от деформаций.

https://www.youtube.com/watch?v=6s3VKuxmy4oVideo can’t be loaded: Установка пластикового окна в обсаду в деревянном доме или срубе (https://www.youtube.com/watch?v=6s3VKuxmy4o)

№3. Пластиковые окна для деревянного дома

Если в обычных городских квартирах установка пластикового окна не вызывает никаких сомнений, то когда дело касается деревянного дома, многие застройщики и частные строители ставят под вопрос их уместность. Основных причин несколько:

• внешний вид. Пластик – не дерево, тут спорить трудно, но выглядеть чужеродно, выделяясь белым цветом на фоне бруса, современное пластиковое окно не будет. Производители научились придавать рамам любой оттенок и узор с помощью ламинации, поэтому пластик может легко повторять структуру древесины любой породы;
• пластик не пропускает воздух. Это действительно так, но в условиях, когда все деревянные стены дома дышат, не дышащий пластик, занимающий небольшую площадь, особо ситуацию не изменит. Если остаются сомнения, конструкцию пластикового окна можно укомплектовать вентиляционными клапанами и регулировать количество приходящего в квартиру воздуха.

Сегодня все чаще в деревянных домах ставят именно пластиковые окна, ведь они обладают массой преимуществ:

• невысокая цена;
• высокий уровень герметичности, тепло- и звукоизоляции;
• простота в уходе, отсутствие необходимости регулярно проводить обработку защитными средствами, как в случае с древесиной;
• высокая устойчивость к негативным факторам окружающей среды, в т.ч. к плесени;
• разнообразие цветов.

К серьезным недостаткам относится неремонтопригодность пластикового профиля – царапины с него удалить невозможно. Конечно, поставить их на материале нелегко, но за годы эксплуатации они рано или поздно появятся. Когда таких дефектов будет слишком много, единственным выходом станет замена конструкции, ведь царапины потихоньку начинают чернеть от скапливающейся там пыли. Кстати, пыль пластик притягивает намного лучше дерева.

По уровню теплоизоляции дерево и пластиковый профиль практически равны, но это утверждение справедливо, если пластиковый профиль выполнен качественно, поэтому заказывать окна и их монтаж лучше только в проверенных компаниях. Жители Краснодара и пригорода могут заказать пластиковые окна на сайте nem-okno.ru: компания гарантирует высочайшее качество, дает гарантию на профиль 40 лет, а на монтаж – 3 года, радует высокой скоростью изготовления конструкции.

Если деревянный профиль сам по себе является надежным теплоизолятором, то в пластиковом аналоге для достижения тех же показателей должно быть несколько камер, т.е. полостей, заполненных воздухом или армирующим материалом. Чем больше камер, тем лучше теплоизоляция. В условиях сурового отечественного климата лучше выбирать профиль с 5 камерами и не меньше. В продаже можно встретить даже 8-камерные профили.

Не последняя роль в обеспечении максимальной теплоизоляции пластикового окна отводится уплотнителю. Резиновый – самый дешевый, но недолговечный, силиконовый – хорош по всем параметрам, но дорогой и почти не используется. Остается этиленпропиленовый каучук и термоэластопласт: первый – идеальный выбор, второй – чуть похуже.

Приступаем непосредственно к установке

Для установки окон ПВХ потребуются специальные крепления, которые будут крепиться в торец рамы, где есть специально сделанные технические салазки.

Для облегчения монтажа, створки окон можно снять с рамы, для чего из петель вынимают штырь. Рама без створок намного легче.

С помощью уровня устанавливают раму в оконный проем, выравнивают по вертикали и горизонтали, после чего крепят ее специальными креплениями к окосячке.

Инструкция по установке пластиковых окон в деревянном доме предписывает зазор для монтажной пены снизу установленной рамы.

Для этого — под раму подкладывают щепку, которую затем вытаскивают.

После установки оконной рамы в окосячку навешивают створки, и по периметру запенивают пластиковое окно монтажной пеной.

Данное видео, снятое специалистами, подробно расскажет о технологии монтажа окон ПВХ и пошагово разъяснит все этапы установки уже после изготовления окосячки:

А чтобы было понятнее, предлагаем вашему вниманию картинку, на которой наглядно показан процесс усадки дома и его влияние на оконные проемы.

Процесс усадки

Если вы не уверены в своих силах, то монтаж окон из пластика в старых деревянных домах стоит доверить профессионалам, что впоследствии поможет сэкономить гораздо больше сил, денег и времени.

Тип используемого пластика

Часто можно встретить ситуацию, когда менее известные производители при выпуске окон используют некачественный пластик для удешевления конструкции. Почему следует избегать предложений, при изготовлении которых используется матовый пластик. Причины следующие:

1. Матовая поверхность легко загрязняется.
2. Избавиться от появляющихся пятен достаточно сложно. При этом возникает проблема даже при использовании специальных веществ.

Кроме этого при изготовлении низкокачественного пластика могут использоваться вещества, которые вредны организму. Также низкокачественный пластик не может прослужить долго. Признаком высокого качества является глянцевая поверхность используемого пластика. Выше было отмечено, что сегодня проводится декорирование пластика путем нанесения специального материала, который будет эмитировать, к примеру, дерево.

Монтаж

Правильно вставить окосячку своими руками можно с подоконника. Пошаговый инструктаж подразумевает далее установку откосов, а на них – вершника. Утеплять деревянные детали обсадки лучше после того, как будут установлены наружные наличники без оконного стекла.

Поставить оконную раму к окосячке изначально можно саморезами. Крепежные элементы должны полностью проходить в тело конструкции, но не должны попадать внутрь стены. Недопустимо, чтобы саморезы вкрутились в бревно. Поэтому длина крепежных элементов не должна быть больше ширины окосячки. В качестве крепежных элементов можно вставлять специальные деревянные кронштейны.

Окосячка

В результате правильно проведенных подготовительных работ рама вдоль окосячки должна встать идеально ровно. Передний край размещается строго параллельно плоскости обсадки. Каких-либо существенных перекосов наблюдаться не должно.

Решите, какую гидроизоляцию будете использовать при обработке зазоров между окосячкой и стеклопакетом. Если зазоры заполнены пеной, то стоит учитывать, что она боится света и влаги. Шов прикрывается наличниками. Применяемая при этом гидроизоляция не должна пропускать воду внутрь, при этом пары влаги не должны выходить наружу. Правильная гидроизоляция не должна воспринимать воздействие атмосферных явлений.

Стеклопакет

Разместите стеклопакет в проеме и внимательно следите с точностью установки относительно переднего края окосячки. В деревянных домах стеклопакет необязательно заводить внутрь на треть толщины стены. Этого требуют панельные или кирпичные здания, также каркасы. Теплопроводность древесины меньшая в сравнении с этими конструкциями.

Если в деревянном доме стеклопакет поместить глубоко в проем, в результате уменьшится и без того узкий подоконник. При этом уступ с наружной стороны нужно обязательно дополнительно закрывать и подвергать герметичной обработке. При установке пластикового профиля стоит учитывать, что главный проводник холода внутрь – сам профиль.

Порядок работ, связанных с заполнением зазоров между обсадкой и оконной конструкцией следующий:

• запенивание;
• ожидание высыхания пены;
• обрезание лишней пены шпателем;
• герметизация швов с помощью ленты.

В магазинах можно приобрести самоклеящуюся ленту, которая включает в себя мембрану и герметик, нанесенный с одной или с обеих сторон. Рулоны в продаже бывают различной ширины. Для пластиковых окон достаточно неширокой ленты. По виду она похожа на поролон. Пена с внутренней стороны окна также должна быть закрытой. Для пароизоляции также выбираются специальные ленты.

Установка стеклопакетов

Итак, когда окосячка уже была выполнена, пластиковое окно вставляется в короб и закрепляется с помощью анкерных пластин. Затем проем обрабатывается монтажной пеной, а снаружи закрывается наличником.

Когда речь идет о замене старых рам из дерева на современные ПВХ аналоги, 70% успеха в таком деле отдано правильной отделке и монтажу. У таких работ есть свои особенности, поэтому при решении самостоятельно установить окна, предварительно ознакомьтесь со всеми нюансами.

Но все же, мастера рекомендуют не проводить такие работы своими руками. Без должного опыта, основываясь лишь на одной теории, легко наделать кучу ошибок в ходе отделки. В результате оконная рама деформируется и может выйти из строя весь стеклопакет.

Бренд имеет значение

Следует учитывать тот момент, что популярность бренда является наиболее важным параметром. От этого зависит качество конструкции, ее основные эксплуатационные характеристики, а также срок службы

Так почему следует уделять внимание наиболее распространенным и известным брендам? Все достаточно просто – известные компании проводят вложение большого количества средств в разработку современных систем

От бренда зависит также то, какую гарантию дают продавцы на окна. На продукцию известных производителей оформляется гарантия на больший срок. Однако есть весьма простая закономерность – чем более известен бренд, тем дороже продукция, которая выпускается под ним.

В заключение отметим, что сегодня можно выбрать профиль, который будет идеально подходить под деревянный дом. Он зачастую ламинируется под массив дерева, но в остальном практически не отличается от обычного пластикового профиля.

Монтаж пластиковых окон в деревянном доме

После проведения подготовки, приступаем к самому процессу установки окна.

В первую очередь, разъединяем оконную раму от створок, если окно глухое – вынимаем стеклопакет. Защитную пленку с окон не снимаем – она защитит профиль от возможных повреждений и царапин.

Установка подоконника

Установка подоконника в деревянном доме Если требуетсяустановить подоконник, то в первую очередь монтируем его. При установке регулируем плоскость с помощью уровня и подкладных пластинок (кусочки древесины, фанеры и т.п.).

Если подоконник также из ПВХ, то под шляпку самореза необходимо подложить шайбочку (чтобы при закручивании саморез не провалился в полость подоконника). Саморезы вкручаем в места, расположенные под будущей рамой (чтобы было красиво и не были видны шляпки). Но чаще всего, подоконником служит нижняя широкая доска оконной коробки, и поэтому установка дополнительного подоконника не требуется.

Примерка рамы

Установка оконной рамы в деревянном доме Ставим раму на брусочки толщиной около 1 см, проверяем по уровню правильность установки. По бокам обязательно оставляем зазор не менее 1 см, устанавливаем брусочки между рамой и оконной коробкой. Они не дадут раме смещаться по горизонтали, предотвратят возможную деформацию рамы при монтаже и позволят надежно закрепить оконную раму к оконной коробке.

Проверяем плоскость поверхности стены (оконной коробки) и рамы, не позволяя раме выступать за границы оконной коробки.

Установка оконной рамы

Установка оконной рамы в деревянном доме Крепим раму с помощью длинных саморезов к оконной коробке, стараясь не перетягивать саморез. После установки рамы, навешиваем створки и устанавливаем стеклопакеты (в глухие окна).

При установке стеклопакета в профиль необходимо, чтобы между стеклопакетом и профилем был зазор около 5-7 мм. Это не даст стеклу перекоситься и треснуть при возможных деформациях профиля (рамы) в процессе эксплуатации (сезонные колебания здания, возможные перекосы при усадке и в процессе эксплуатации).

По вертикали регулировку производят регулировочными пластинами.

Монтаж стеклопакета

Далее, с помощью пластикового штапика, стеклопакет фиксируется в ПВХ-профиле. Шип штапика должен до щелчка войти в паз на раме. Соединение следует производить слегка постукивая штапик деревянной или резиновой кияночкой или молоточком.

Запенивание окна

Далее, запениваем пространство между оконной коробкой и рамой. Выжидаем пока застынет пена. В этот промежуток времени не рекомендуется открывать или ставить на проветривание окно, чтобы исключить деформацию рамы от расширения пены.

После того, как пена затвердеет, обрезаем излишки и можно переходит к отделке наличниками.

Особенности монтажа пластиковых окон в деревянные стены

К нарезке гребня в торцах оконного проема нужно отнестись очень ответственно, выполнив разметку с помощью уровня. Любое отклонение от вертикали и допущенные неточности в стыке «гребень-паз» отрицательно скажутся на работе окосячки, нарушив ее свободный ход по стене.

Сделав гребневые вырезы, можно приступать к изготовлению оконных лафетов. Это деревянные строганные бруски сечением 150х100 мм. На их концах необходимо сделать вырезы размером 5х5 см для вставки горизонтальных перемычек (доска 150х50 мм с двумя шипами на концах).

Сборка обсадной коробки

Делая обсадную коробку, учтите, что ее высота в собранном виде должны быть меньше высоты оконного проема на 7-8 см. Если сделать окосячку без такого зазора, то верхние венцы при усушке стены будет давить на коробку, деформируя ее.

Для того, чтобы правильно вставить пластиковое окно в деревянном доме, нужно придерживаться установленной опытными мастерами последовательности операций.

Сначала нужно обложить гребни оконного проема паклей и закрепить ее с помощью степлера или мелких гвоздей. Это необходимо для утепления стыка и исключения скрипов. После этого в оконный проем укладывается нижняя перемычка окосячки. Затем на гребни набивают лафеты (боковые брусья обсадной коробки). В верхний вырез лафета заводится вторая перемычка и опускается в горизонтальное положение. Собрав коробку, ее нужно аккуратно скрепить саморезами так, чтобы они не вышли в гребни сруба. В противном случае обсада не будет «работать», потому что саморезы не дадут ей скользить по стене.

Все щели, оставшиеся в оконном проеме после установки окосячки, плотно забивают паклей. Далее по стандартной технологии выполняется монтаж пластикового окна со всеми сопутствующими операциями по обеспечению защиты зоны стыка с обсадной коробкой от влаги, потери тепла и проникновения шума.

Зазор между окосячкой и стеной сруба заполняют тонкими досками, обмотанными рулонной паклей. По мере усадки стен их поочередно выбивают. Для этого верхний наличник (он крепится только к окосячке) снимают и, убрав ненужную «компенсационную» доску, вновь ставят его на место.

Финишная отделка пластикового окна в деревянном доме ничем не отличается от декоративной обшивки обычной рамы. Очень желательно заказывать не стандартные белые пластиковые окна, а покрытые специальной пленкой, имитирующей цвет и текстуру натуральной древесины. Они будут естественно смотреться на фоне рубленой стены. Выполнив утепление и герметизацию стыков, оконный блок с окосячкой изнутри и снаружи обшивают деревянным наличником.

Пластиковое окно коричневого «древесного цвета» естественно смотрится в бревенчатой стене

Брусовый дом с белым пластиковым окном и деревянными наличниками (бросается в глаза цветовой диссонанс между белым пластиком и натуральным деревом)

До сих пор мы говорили про монтаж пластиковых оконных блоков в новых срубах. А вот нужна ли такая технология, если речь идет про старый деревянный дом?

Опытные мастера утверждают, что окосячка здесь необходима. Дело в том, что любой сруб, даже после 5 летней усушки и усадки не прекращает менять свои размеры. Древесина — живой пористый материал. Поэтому когда на улице дождь, бревно и брус набухают. В период жаркого лета происходит обратный процесс и даже старый столетний сруб теряет несколько сантиметров от своей прежней «влажной» высоты.

Следует отметить, что старая оконная коробка абсолютно не годится на роль окосячки, поскольку не может скользить по поверхности стены, компенсируя ее усадку.

Поэтому у владельца есть два варианта:

1. выполнить монтаж пластиковых окон в деревянном доме, уменьшив размеры существующих проемов на ширину обсадной коробки + зазор на герметик;
2. сохранить прежнюю площадь окон, но увеличить проемы для монтажа окосячки, прорезав стены.

Завершая наш обзор, скажем, что установка пластикового окна в деревянную стену – не слишком сложный процесс. При аккуратном и внимательном отношении к делу его можно качественно выполнить своими силами, не привлекая со стороны «дорогих» мастеров.

Инструкция по установке пластиковых окон своими руками

Конструкция обсадки регулирует конфигурацию проема, если дом из бревен или на основе каркаса дает усадку. Причем древесина может разбухать или усыхать, в любом случае изменение параметров не повлияет на оконную раму.

Действие обсадки для деревянного дома при установке окон:

• делает стеновую плоскость жестче, отверстия под установку остекления ослабляют вертикальные ограждения, а дополнительная коробка укрепляет и подтягивает ее;
• обсада удерживает стену от смещения относительно оси;
• уменьшает продувание и сквозняки;
• формирует проем идеальной формы для монтажа рамы.

Устройство обсадки

Обсадная коробка

Конструкция представляет собой коробку, изготовленную из бруса сечением 10 х 10 см. Деталь нужно устанавливать в проем, при этом стыковать паз и выступ по длине бока и верха. В окосячку крепят ПВХ коробку. Во время усадки обсадка соскальзывает по торцам стены, не зависит от перемены параметров, а пластиковое окно крепко зафиксировано в окосячке.

Обсадку ставят в выровненное стеновое отверстие. На торцах прорезают паз или делают шип, замеряют размеры и собирают коробку.

Виды окосячек:

• П-образная садится на торцовые выступы;
• Т-образная со сформированным продольным выступом на раме, при этом на стене выполняют пропил.

Разметка схемы крепления

Места крепления поддерживающих пластин размечают после проверки прямых углов и соответствия ширины вверху, внизу и высоты справа и слева. Количество точек зависит от размеров блока и конфигурации.

Поэтапная схема размещения крепежа:

• от точки стыкования импостов с рамой отступают на 16 – 20 см;
• между центрами пластин предусматривают расстояние 50 – 70 см.

В этих точках фиксируют металлические полоски одной стороной к раме. Их выгибают так, чтобы на откосе они попали в цельное тело обсадки, а не в пустоту или крепежный стык. Крепят коробку окна так, чтобы метизы не прошли через обсадку и не попали в торец, что вызовет нежелательную жесткость при усадке дома.

Установка рамы в проем

Установка рамы

Если коробку закрепляют саморезами насквозь, перед монтажом снимают открывающиеся фрамуги, створки, чтобы ничего не мешало установке по нормативам ГОСТа.

Шов между рамой и коробкой обсады включает элементы:

• наружный пласт защищает от влаги;
• серединный снижает потери тепла;
• внутренний — предохраняет от действия пара.

Пластиковая рама и деревянный торец отличаются коэффициентами расширения, поэтому материал для вставок выбирают так, чтобы при деформации дома не появлялись мостики холода в виде трещин. В местах около коробки окна в стене выпадает конденсат, там появляется плесень, особенно в стенах без четвертей.

Пошаговый порядок монтажа:

• подбирают тип крепления;
• освобождают раму от подвижных элементов и стеклопакетов;
• в коробке окосячки фиксируют ленту ПСУЛ;
• раму выставляют с помощью клиньев и распорок по вертикали и горизонтали;
• профиль просверливают, и через отверстие фиксируют к обсадке саморезом;
• устанавливают внутренние распорки, чтобы раму не выдавило внутрь;
• запенивают зазоры;
• после застывания убирают распорки, клинья, подрезают пену;
• собирают обратно конструкцию, вставляют створки, стеклопакеты.

Монтаж ПВХ откосов и оконных аксессуаров

Готовые откосы из сэндвич-панелей или пластиковые панели со съемными наличниками ставят сразу после установки окна. Откосы располагают так, чтобы плоскость была развернута в сторону комнаты (получился рассвет). Съемные наличники используют, если на стенах нужно делать декоративную облицовку, а откосы окна уже отделаны.

Для окончательной отделки ставят аксессуары:

• проветриватель;
• сетку против москитов;
• фиксаторы закрывания и полуоткрытого положения;
• капельники для отвода внутреннего конденсата из рамы;
• жалюзи и другие функциональные детали.

Подоконник монтируют после окна, но до отделки откосов. Если декоративный слой уже присутствует, в его толщу врезают доску на 2 – 5 см. Промежуток между подоконником и нижней стеной пенят. Если зазор больше 8 см, выкладывают кирпичи, чтобы уменьшить высоту промежутка, можно применять раствор из цемента и песка. Большие интервалы пенят за несколько раз, делая перерывы по 8 – 10 минут.

Размеры

Размеры и места установки окон оказывают бесспорное влияние на естественную освещенность и микроклимат внутренних помещений.

Стандартные

За стандартные размеры окон в зависимости от количества створок принимают:

• высота 40-147 см, ширина –40-87 см для одностворчатых окон;
• для двустворчатых – высота от 57 до 147 см, ширина 87-147 см;
• для трехстворчатых – высота 117-147 см, а ширина – 177-207 см.

При выборе размера окна в первую очередь учитывается площадь и тип. Для обеспечения хорошего естественного освещения помещения около 30 кв. м., следует установить большое двухсекционное окно, расположенное в центре наиболее длинной стены или два окна размерами 116 х 144 см.

Панорамные

Высота таких окон от пола до потолка дает максимальную освещенность естественным светом. Они могут иметь складную или раздвижную конструкцию, которая отличается высокой надежностью, так как изготовлены панорамные окна из высококачественного армированного стекла. Идеально смотрятся в остеклении комнат отдыха.

Площадь окна не должна превышать 6 кв. м. Конструкция большего размера будет плохо справляться с нагрузкой от ветра и прочими неблагоприятными факторами.
