Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Как сделать пандус самостоятельно

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

• два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
• профильная труба 25х50 мм длиной ¾ лестницы;
• 3 стальные дверные петли;
• 2 метра профильной трубы 25х32 мм;
• полоса стальная 50х2,5 мм – 0,5 метра;
• анкерные болты для крепления конструкции к стене;
• поворотную или сдвижную защелку;
• сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба

С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

1. приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
2. положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
3. измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
4. отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
5. приварите петли одной стороной к поперечинам;
6. положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
7. приварите перемычки к швеллерам;
8. положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
9. приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
10. после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
11. для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
12. на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
13. после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

Пандусы ГОСТ

В последнее время все больше внимания уделяется созданию нормальных условий для удобства и безопасности передвижения маломобильных людей. Одним из проявлений этого стало повсеместное применение пандусов для инвалидов, соответствующих требованиям ГОСТ, СНиП и СП, специально разработанных для этих целей. Пандус – наклонная конструкция, которая соединяет площадки разной высоты. Он обычно располагается рядом с лестничными пролетами.

Если у вас появилась необходимость установить на входе в здание или внутри него пандус для инвалидов, то его размеры должны удовлетворять требованиям ГОСТ. В этом случае следует обратиться в организацию, имеющую опыт изготовления и монтажа подобных конструкций. Компания «Аском групп» готова подготовить проектную документацию и оснастить любой сложный для передвижения инвалидов участок пандусом с размерами по ГОСТу.

Виды пандусов

• стационарные,
• откидные,
• переносные или на собственном шасси,
• раздвижные.

Все виды пандусов по требованиям ГОСТ должны иметь надежную конструкцию. Поэтому их изготавливают из бетона, кирпича или металла. Поверхность, предназначенная для передвижения, покрывается нескользкими материалами и легко очищается от льда и снега.

Основные требования к пандусам

Все требования к пандусам для инвалидов, изложенные в ГОСТ, направлены на обеспечение безопасности, снижение физических усилий и возможность отдыха. Пролеты делаются прямыми и каждые 9 метров чередуются с горизонтальными площадками. Размеры пандуса по ГОСТ должны обеспечивать свободное перемещение инвалидной коляски под углом не более 5%. Поручни при одностороннем движении располагаются на расстоянии 0,9-1,0 м один от другого по всей протяженности пандуса, выступая за его пределы на 30 см.

По вопросам изготовления пандусов обращайтесь в нашу компанию. Мы в короткий срок выполним монтаж всех необходимых конструкций, отличающихся повышенной надежностью и длительным временем эксплуатации. Размеры пандусов будут соответствовать требованиям ГОСТ, а их цена – предварительно составленной смете.

Пандусы ГОСТ Компании Аском-Групп предлагает к покупке Пандусы Низкие цены Online-заказ

Расчёт наклона для квартиры

Чтобы установить канализационную систему для мойки, умывальника и ванной, нужно выбирать трубы в диаметре 40—50 мм. На один метр должен быть уклон не больше и не меньше 2.5—3.5 см. Минимальным значением коэффициента уклона на метр есть 0.012, а нормативным является 0.02. Для унитаза необходимым наклоном есть 85—100 мм, а для общего стояка – 100 мм. Для расчёта коэффициента уклона используется формула:

V*√(H/d)>K,

где К – коэффициент для пластмассовых и стеклянных труб 0.5, а для других 0.6,

Н – коэффициент того, как быстро наполняется трубопровод,

V – скорость движения жидкости по линии,

D – внутренний диаметр трубы.

Чтобы правильно выставить уровень наклона трубы в квартире достаточно использовать обычную линейку.

Как рассчитать уровень наполняемости

Для пластиковых и чугунных труб обязательным является расчёт уровня наполняемости водой. Благодаря этому показателю, можно узнать, с какой скоростью должна двигаться вода, чтобы она не смогла засориться. И конечно же, от такого показателя зависит точное значение наклона на метр. Чтобы рассчитать скорость наполняемости необходимо уровень воды в трубе поделить на диаметр.

Минимальным показателем согласно СНИПА есть 0.3, а максимальный равен 1. Но, на практике эта наполняемость находится в диапазоне 0.3—0.6. Он и является оптимальным.

Виды пандусов

1.Телескопические и раздвижные.

Стационарный пандус устанавливают на длительный срок. Конструкция этого типа бывает двух- и однопролётной, такой пандус размещается у входа в помещение. Изделия данного типа изготавливаются в индивидуальном порядке, с учётом особенностей места монтажа. Требования к их установке регламентируются ГОСТ.

Откидная конструкция может складываться, по этой причине она устанавливается в месте, где пространство немного ограничено. Если в этом возникает необходимость, изделие складывают и отодвигают, чтобы оно не загораживало главный проход. При этом пандус фиксируют на стене или перилах при помощи специальных приспособлений.

В группу съёмных конструкций входят рампы, роллопандусы, телескопические и раздвижные пандусы.

У роллопандусов относительно небольшой размер, они могут скручиваться, как коврик. Изделия довольно удобные благодаря их мобильности и компактности.

Телескопический пандус – универсальный и может быть установлен на любом лестничном марше.

Если говорить о рампах, то у них тоже небольшие габариты. Ими обычно пользуются тогда, когда инвалиду нужно преодолеть преграду, к примеру, бордюр.

А теперь пришло время перейти к вопросу: какие есть нормы пандуса для инвалидов в общественных зданиях?

Каким должен быть уровень уклона пандуса?

Самое главное в пандусе – это градус уклона. Его измеряют в процентах, и у него есть следующие показатели:

• действующие требования ГОСТ говорят о том, что угол уклона должен составлять 5 % или 2,9°. Высота подъёма пандуса должна составлять 80 см;
• при наличии неровного пола и перепадов его высоты в 20 см можно увеличить угол уклона до 10 % или 5,7° (это допускается нормами СНиП);
• если пандус установили на короткое время, вертикальный подъём его конструкции не превышает 50 см, а значение длины – 60 см, то угол уклона можно сделать в 8 % или 4,8°.

Калькулятор уклонов

Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L

Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

Съезды для тротуаров

Бордюрные съезды необходимы не только инвалидам и родителям с колясками.

Также иногда они необходимы водителям автомобилей, в особенности машинам экстренной помощи, которым порой приходится заезжать на тротуар, чтобы быть ближе к происшествию.

Съезды для тротуаров изготавливают из резины, которая отличается своей долговечностью.

Обычно она черного цвета, но иногда бывает и желтая.

Есть три типа конструкций съездов для тротуаров:

1. Центральные.
2. Левые боковые.
3. Правые боковые.

Согласно требованиям ГОСТа, они должны иметь детали, отражающие свет, благодаря чему их будет проще увидеть в темное время суток.

Виды

Пандусы могут быть:

• стационарными,
• съемными.

Стационарные конструкции могут быть фиксированными, то есть неразборными. Обычно они расположены снаружи общественных и жилых зданий и встроены в лестницу.

Также есть откидные варианты, обычно их ставят в подъездах. Они прикреплены к стене и раскладываются в случае необходимости. В сложенном виде такой пандус удерживается металлической защелкой.

В общественном транспорте можно встретить выдвижные модели. Современные пандусы такого типа оборудованы автоматической системой раскладывания и складывания, чтобы воспользоваться ими, достаточно нажать на кнопку.

Съемные версии также могут быть устроены по-разному. Это

• телескопические — их можно регулировать по длине, но такие варианты громоздки, их трудно раскладывать и собирать в одиночку;
• рамповые — более мобильные разновидности, их разложить легче, они компактны и весят немного;
• ролл-пандусы — их можно скатывать в рулон, легко возить в автомобиле.

Добивайтесь и добьётесь

Предположим, что вам отказали вам по уважительной причине. Например, отсутствие технической возможности, о чём есть заключение специалиста-эксперта, которое и стало мотивом для отказа. Дома бывают разные, соответственно, и архитектурные особенности у них разные. Что делать в этом случае?

Согласно ст. 17 упомянутого выше ФЗ-181, органы власти должны принять меры для того, чтобы обеспечить жильём семьи, имеющие инвалидов.

Понятно, что переписка с чиновниками и коммунальщиками служб может занять много времени, но это не повод, чтобы опускать руки.

Добивайтесь, и ваша активность в конце концов принесёт результаты.

Как сделать своими руками?

Определение параметров конструкции

Расчет уклона пандуса для инвалидов.

Бетонный пандус – один из самых устойчивых видов. Они бывают одномаршевыми (на один пролет) или многомаршевыми (с промежуточными площадками). Это зависит от высоты подъема. Максимальная длина одной полоски не должна превышать 9 метров, поэтому нельзя сделать одну длинную плоскость на большое расстояние. Также учитывается то, что максимальная высота марша – 80 см

Исходя из этого, рассчитывая размеры пандуса нужно взять во внимание площадки в начале, в конце пандуса, а также промежуточные площадки

При сооружении пандуса важно знать, что подъему не должно ничего препятствовать, например, дверь. Площадки должны быть достаточных размеров, чтобы хватало места для свободного разворота коляски

Площадки должны быть достаточных размеров, чтобы хватало места для свободного разворота коляски.

Минимальная ширина плоскости пандуса должна быть 1 м, если предусмотрено одностороннее движение, и, соответственно 2 м, если двустороннее. Законом также предусмотрено обязательное устройство бортиков на пандусе, чтобы колеса коляски не соскакивали с поверхности. Их минимальная высота – 5 см. Для безопасности и удобства передвижения пандусом, его оборудуют перилами с обеих сторон. Поручни должны быть расположены по всей длине, их высота должна учитывать потребности детей и взрослых. Поэтому перила располагают на высоте 50 см – для ребенка и, соответственно, 70, 90 см – для взрослого.

Расчет пандуса

Прежде чем приступить к работам, нужно подготовится, сделать все необходимые расчеты и замеры, то есть составить проект. Согласно нормативам, высота пандуса должна относиться к длине в расчете 1:12. Это значит, что для сооружения конструкции высотой 1 метр нужно сделать ее длиной в 12 метров, а при высоте 1,2 метра – в 15 метров. Однако согласно нормам делать так запрещено, поэтому нужно разделить его на 2 марша одинаковой длины – по 7,5 метра, площадка между маршами будет на высоте 0,6 метра (h1/2 = 1,2/2)

Размер площадки между маршами возьмем 2 м2. Исходя из этого нужна l1 17 м2 (15 м и 2 м площадка).

V1 = 1/10 s = 1/10 17 м2 = 1,7 кубометра.

V2 = h1 * l1 = 1, 2 * 15 = 18 м2* ½ толщина кирпича (0,125 м) = 2,225 кубометров.

m = 2, 25 : 0,002 = 1125 штук.

Так же определяем объем используемой насыпки (9 м3) и необходимую длину прутьев арматуры (243 погонных метра):

• площадь – s;
• высота пандуса – h1;
• высота площадки – h2;
• длина плиты – l1;
• объем бетона – v1;
• объем стенок – v2;
• количество кирпичей – n.

Последовательность работ

• Шаг 1. Делаем разметку под сооружение шнурами и колышками. При этом учитывается внутренняя ширина будущей конструкции.

• Шаг 2. Заливаем фундамент под стены.
• Шаг 3. Осуществляем растяжку и выставление уклона.
• Шаг 4. Занимаемся выкладывание кирпичных стен. После этого выжидаем около месяца.
• Шаг 5. Засыпаем расстояние между стенками.
• Шаг 6. Нужно сделать защитную прослойку между засыпкой и бетоном (часто используют полиэтилен).
• Шаг 7. Армируем сооружение.
• Шаг 8. Делаем отбортовку.
• Шаг 9. Производим бетонирование. Залить лучше бетон марки не ниже М300 снизу вверх. Так как верхний слой будет сохнуть быстро, его смазывают водой, чтоб все засыхало равномерно. Если после его полного высыхания появляются трещины, их можно исправить цементной стяжкой.
• Шаг 9. Делаем установку перил.
• Шаг 10. Покрываем конструкцию брусчаткой или другим материалом.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП , пандусы должны иметь следующие параметры:

Также стоит отметить понятия «чистой» и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

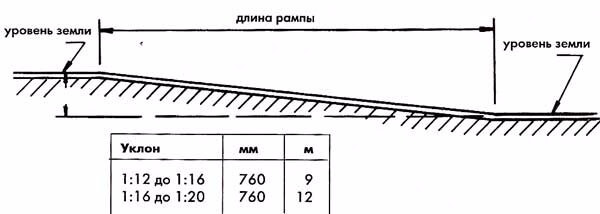

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП . Согласно данному документу, максимальные значения следующие:

• 1:20 (на 1 см высоты должно приходиться 20 см длины);
• 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
• 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

• 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
• 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП , перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

• модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
• если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
• чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
• установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
• чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Модульная система

В зависимости от высоты подъема «Пандус — конструктор»
может состоять из нескольких маршей. При каждом изменении
направления устанавливается промежуточная горизонтальная
площадка, обеспечивающая поворот кресла-коляски.

Горизонтальная площадка

Наклонная площадка 1
Наклонная площадка 2
Площадка для разворота

Разворотная площадка.

Обязательный элемент при наличии
двух и более наклонных площадок. Минимальная ширина 180 см, глубина
не менее 150 см.

Горизонтальная площадка.

Устанавливается каждые 9 метров пандуса
или в качестве финишной площадки. Ширина
должна быть не менее 100 см.

Ненормативные изделия

К сожалению, установить конструкцию, которая отвечает всем вышеперечисленным требованиям, удаётся не всегда. Причин для этого может быть множество, например:

• ремонт крыльца или здания;
• нехватка свободного пространства;

• наличие преград на пути движения и т.д.

  Пандус для инвалидов не соответствующий нормативным требованиям.

По этим и другим причинам, установка обычной модели может оказаться невозможной. Чтобы исправить ситуацию, иногда устанавливаются ненормативные конструкции. Конечно, они могут не отвечать многим требованиям, но зато дают возможность инвалидам попасть в здание.

Отсутствие поручней делает пандус не пригодным к эксплуатации.

То, что изделия могут не соответствовать некоторым нормам, не означает, что можно делать наклон в 40° или забывать про ограждения. При проектировании, необходимо учитывать следующие моменты:

• минимальная ширина — 85-90 см;
• обязательное наличие поручней и ограждений;
• допустимый наклон — 15%, максимальное значение — 18% (разрешено только в крайних случаях, при невозможности сделать меньший наклон);

• максимальная длина пролёта при большем значении уклона — 7 м.

  Ширина конструкции пандуса, проектируется с учетом ширины инвалидных колясок.

Построение уклона и конусности — Страница 5

Подробности Категория: Инженерная графика

ПОСТРОЕНИЕ И ОБОЗНАЧЕНИЕ УКЛОНА

Уклоном называют величину, характеризующую наклон одной прямой линии к другой прямой. Уклон выражают дробью или в процентах.

Уклон i отрезка ВС относительно отрезка ВА опре­деляют отношением катетов прямоугольного тре­угольника АВС (рис. 69, а), т. е.

Для построения прямой ВС (рис. 69, а) с заданной величиной уклона к горизонтальной прямой, например 1:4, необходимо от точки А влево отложить отрезок А В, равный четырем единицам длины, а вверх отрезок АС, равный одной единице длины. Точки С и В соединяют прямой, которая дает направление искомого уклона.

Уклоны применяются при вычерчивании деталей, например, стальных балок и рельсов, изготовляемых на прокатных станах, и некоторых деталей, изготов­ленных литьем (рис. 69, д).

При вычерчивании контура детали с уклоном сна­чала строится линия уклона (рис. 69, в и г), а затем контур.

Если уклон задается в процентах, например, 20% (рис. 69, б), то линия уклона строится так же, как гипо­тенуза прямоугольного треугольника. Длину одного из катетов принимают равной 100%, а другого — 20%. Очевидно, что уклон 20% есть иначе уклон 1:5.

По ГОСТ 2.307—68 перед размерным числом, опре­деляющим уклон, наносят условный знак, острый угол которого должен быть направлен в сторону уклона (рис. 69, в и г).

ПОСТРОЕНИЕ И ОБОЗНАЧЕНИЕ КОНУСНОСТИ

На рис. 70, а даны для примера детали: оправка, ко­нус и сверло, которые имеют конусность.

Конусностью называется отношение диаметра осно­вания конуса к его высоте (рис. 70, б), обозначается конусность буквой С. Если конус усеченный (рис. 70, в) с диаметрами оснований D и d и длиной L, то конус­ность определяется по формуле:

Например (рис. 70, в), если известны размеры D=30 мм, d= 20 мм и L=70 мм, то

Если известны конусность С, диаметр одного из оснований конуса d и длина конуса L, можно опреде­лить второй диаметр конуса. Например, С=1:7,d=20

мм и L=70 мм; D находят по формуле D=CL+d= 1/7×70+20=30 мм (рис. 70, г).

По ГОСТ 2.307—68 перед размерным числом, харак­теризующим конусность, необходимо наносить услов­ный знак конусности, который имеет вид равнобедрен­ного треугольника с вершиной, направленной в сто­рону вершины конуса (рис. 70, в и г).

Обычно на чертеже конуса дается диаметр большего основания конуса, так как при изготовлении коничес­кой детали этот диаметр можно измерить значительно легче и точнее.

Нормальные конусности и углы конусов устанавли­вает ГОСТ 8593—81 (СТ СЭВ 512—77). ГОСТ 25548— 82 (СТ СЭВ 1779—79) устанавливает термины и опре­деления.
