Как сделать дымоход для бани своими руками?

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Чертежи и варианты изготовления печки для бани из трубы

Так как мы решили посвятить отдельную статью тонкостям самостоятельного изготовления печки для бани из трубы, здесь будут рассмотрены основные этапы в самых общих чертах. Наша задача – прояснить, какие есть варианты, где они наиболее эффективны.

Принципиально возможно только два способа использования трубы: либо вертикальный, либо горизонтальный. Все остальное будет исключительно поисками оптимального соотношения между объемом топки и каменки, вариациями по способу нагрева камней – проточному или изолирующему камни от огня и т.п.

В пользу горизонтального размещения трубы говорит прежде всего физика: когда дрова горят дольше, они выделяют больше тепла, полнее сгорают, а все вместе можно назвать коротко: более высокий КПД. Другая информация о дровяных печах здесь.

Однако считается, что горизонтальная печь не подходит для маленьких парных. Ну, это спорный вопрос. Конечно, четверть квадратного метра, который займет вертикальная печь, будут меньше горизонтальной печи, но по-настоящему выбора нет только у владельцев совсем уж крошечных парных. Но тут возникает другой вопрос: а мощность вертикальной печи для миниатюрной парилки не будет ли великовата?

Другим преимуществом горизонтальной печи можно считать топку, вынесенную в предбанник. Чистоты будет больше, но тут каждый решает для себя, что ему приятнее: бегать в предбанник или убирать грязь в парной.

Вертикальная годится тем, кто хотел бы совместить печь с баком для горячей воды – это сделать проще всего именно на вертикали – достаточно отделить перегородкой бак от каменки, а греть воду будет не только каменка, но и дымоход, проходящий насквозь бака.

Главным же достоинством вертикальной печки будет закрытая каменка, потому что горизонтальные обычно делаются с открытой, а это не есть гуд для любителей русской бани, которым следует обратить внимание на отдельную статью

Вертикальная печь

Чаще всего это трехчастная конструкция, разделенная внутри приваренными дисками. В ней выделяется:

• топка;
• закрытая каменка;
• бак для воды.

Строение топки: зольник, колосник, камера сгорания. Колосники можно найти в продаже, можно сварить самим, вырезав рамку по диаметру внутренней окружности трубы, а затем приварив к ней прутки. Зольник лучше делать выдвигающийся, в виде совка – выдвигая его в процессе горения, вы добиваетесь увеличения тяги. Вместо этого можно сделать дверку на поддувале.

Дымоход расположен вертикально, он проходит через бак. Это хорошо, потому что часть теплоты газов успевает передаться камням и воде.

Каменка, как уже говорилось, может быть проточной, в это случае между ней и камерой сгорания находится только решетка, наподобие колосника внизу топки. Камни при этом будут нагреваться сильнее, быстрее приходить в негодность, но пар будет отменный.

Есть вариант поперечно вварить внутрь вертикальной трубы кусок трубы меньшего диаметра и сделать дверку. Это закрытая каменка, изолированная от пламени. Поддавать можно не дожидаясь полного прогорания дров (в предыдущем варианте придется ждать).

Над топкой стоит поставить отсекатель – прямоугольник со скругленными углами, оставляющий печным газам возможность проходить только вдоль стенок. Отсекатель расположен ниже каменки.

Видео в тему

Ролик, демонстрирующий изготовление простой вертикальной печки

Горизонтальная печь

Печка в баню из трубы горизонтальная

Строение не меняется, меняется только форма. Рамка для колосника делается вдоль стенки, а не поперек. В простейшем варианте сверху делается сетка для камней, что делает подобную печь годящейся для сауны, но не для русской бани. Потому что в открытой каменке два недостатка:

• сильная конвекция, перегревающая баню, мешающая созданию «парового пирога»;
• невозможность нагрева камней до температур, при которых образуется мелкодисперсный «легкий пар».

Другими словами, корпус трубы – это сугубо топливник, на который снаружи навешиваются сетка для камней и бак для воды. !Печам с баком для воды посвящена отдельная статья.

КСТАТИ! Не стоит выводить дымоход через торец трубы – в этом случае печные газы будут уходить быстрее, забирая с собой теплоту и понижая КПД печки.

Видео в тему

Ролик, в котором демонстрируется изготовление достаточно сложной горизонтальной печки. Вы получите представление обо всех этапах работы:

Советы по сборке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов

Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

• Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
• Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане. О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

• Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
• Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
• Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
• В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
• При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
• Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
• Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Предлагаем ознакомиться: Вентиляция в бане схема и устройство

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Применение кирпича при возведении кладки

Традиционным вариантом дымохода можно назвать кирпичную кладку. Особенность этой конструкции заключается в необходимости возведения конструкции на момент возведения самого сооружения. Чаще всего кирпичная кладка имеет прямоугольную форму, что определяет накопление в углах сажи. Есть возможность провести создание круглой формы, но при проведении подобной работы возникают серьезные трудности. К достоинствам можно отнести:

1. Устойчивость к воздействию высокой температуры.
2. Конструкция обеспечивает дополнительную теплоотдачу, что снижает вероятность образования конденсата.
3. Довольно привлекательный внешний вид.
4. Высокая надежность и устойчивость к воздействию окружающей среды.

Но можно выделить и несколько существенных недостатков:

1. Возведение подобной конструкции требует весьма больших средств.
2. Из-за высокой пористости поверхности на ней накапливается весьма большое количество сажи. Именно поэтому возникают серьезные проблемы по чистке.
3. Большой вес. При рассмотрении кирпичной кладки следует учитывать тот момент, что конструкция оказывает весьма большое давление. Именно поэтому под печью и самим дымоходом должно быть создано прочное основание.
4. Из-за воздействия сажи и других продуктов горения, а также повышенной влажности некачественный материал разрушается. При нарушении технологии возведения конструкции она может разрушаться весьма быстро.

Кроме этого не стоит забывать о том, что в углах образуются сильные вихревые потоки, в результате чего возникают серьезные проблемы с тягой. Многие решают большинство проблем с кирпичной кладкой путем установки трубы из нержавеющей стали внутри кладки.

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Устройство

В идеале дымоход представляет собой горизонтальную конструкцию, но в большинстве случаев его части располагают и по горизонтали, и по вертикали.

Поэтому в комплекте к дымоходным трубам прилагают специальные соединительные элементы:

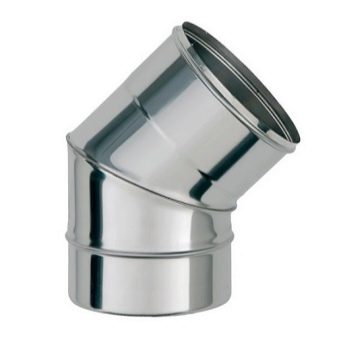

Колено отвечает за плавное соединение элементов дымохода

При выборе этого соединителя обратите внимание на угол наклона.
Соединитель с тремя отверстиями нужно как следует присоединять к трубам. Если этого не сделать, в банные помещения будет проникать дым, что не способствует приятному отдыху.

• Патрубок оберегает от сильного жара прилегающие к дымоходу конструкции, а потому необходим при наличии деревянных перекрытий. Этот элемент используют в качестве изоляции труб, если чердак и кровля выполнены из горючих материалов.

• Крышная разделка или юбка герметично соединяет кровлю с дымовой трубой, защищая внутреннее помещение от попадания дождя и снега. Ну а установленный на вершину дымохода зонт защищает всю конструкцию и от капризов погоды, и от разрушения материала, и от насекомых.

Помимо соединительных элементов, в стандартный комплект входят крепления – хомуты и кронштейны для закрепления конструкции и шиберы, регулирующие тягу. Искрогаситель, представляющий собой железную решетку с козырьком, защищает строение от огненных искр.

Есть еще ряд важных элементов дымохода, без которых нельзя представить оборудование бани:

• Теплообменник представляет собой бак с толщиной стальных пластин 114-115 мм, установленный в качестве стартового элемента дымохода. Его используют для защиты банщиков от контакта с раскаленной поверхностью печи и ускорения процесса нагревания воды.

• Классическим примером теплообменника считается экономайзер, который устанавливают над банным котлом или печью. Это устройство обладает антикоррозионными и кислотоустойчивыми свойствами, одинаково подходит для больших и маленьких банных помещений.

Паровую пушку или самодельный парогенератор используют для создания влажного или сухого пара. Устройство экономит воду, не занимает много места

Его просто собрать самому: металлические трубы диаметром 5-7 см располагают над каменкой так, чтобы с одного конца залить воду, а из другого шел пар.
Для профилактики грибка и застаивания воздуха важно отладить систему вентиляции. Но если в деревянной бане помещение вентилируется через щели между досками, то для бань из кирпича или бетона обустроить вытяжку нужно обязательно

Правильно устроенная вентиляция обеспечивает приток свежего воздуха, позволяет просушить моечное отделение после банных процедур и равномерно распределяет теплый воздух в парилке.

Виды дымоходов — внутренний и внешний

Итак, дымоход в бане может быть внутренним или внешним. В России чаще встречаются именно внутренние, которые не нарушают архитектурный стиль парной и значительно экономят тепловую энергию бани – она вся остается внутри помещения. А вот внешние – это больше традиция американских ранчо, хотя в эффектности экстерьера такой конструкции не откажешь.

Схема с отличиями внешнего дымохода от внутреннего

Внутренний дымоход для бани хорош тем, что тяга у него намного лучше, и куда проще за ним уход. Да и утеплять его дополнительно не нужно.

А вот если обустраивать внешний дымоход, не придется дырявить потолок и крышу, в чем тоже есть свои несомненные плюсы. Всего же толщина кладки стенок дымохода внутри здания – не менее 12 см, а в наружных стенах – от 38 см.

Как установить дымоход для бани

Монтаж дымохода в бане напрямую связан с конструкцией печи, материалом, размерами и прочими параметрами. Для неподготовленного человека, желающего создать дымоход в бане своими руками, требуется пошаговое руководство. При этом изложить общий порядок действий невозможно, так как вариантов конструкции и используемых материалов или их сочетаний может быть очень много. Рассмотрим, как установить дымоход в бане своими руками средней величины, наиболее распространённого типа.

Чаще всего используются металлические печи, для которых оптимальный вариант — двухслойная сэндвич-труба. Наружный слой сохраняет относительно низкую температуру, что исключает опасность воспламенения перекрытия в месте прохода сквозь потолок. Однослойные металлические дымоходы опасны из-за нагрева, их чаще всего обкладывают кирпичом, увеличивая тем самым нагрузку на печь или опорные конструкции. Кроме того, следует использовать специализированный узел прохода, позволяющий избежать перегрева и снизить риск появления протечек. Собственно, установка узла прохода представляет наибольшую сложность всей процедуры, смонтировать дымоход для бани своими руками — значит, правильно расположить и зафиксировать узел прохода.

Перед началом работ следует вычертить схему расположения всех элементов конструкции, подсчитать их длину и диаметр. Для расчёта используется формула:

Где D — диаметр трубы (внутренний),

Vr — объем воздуха.

Полученное значение станет основной величиной, от которой следует отталкиваться в подборе всех остальных элементов. Выбирая сэндвич-трубу, надо сразу же подобрать к ней узел прохода сквозь потолочное перекрытие и кровельное покрытие.

Процесс сбора дымоходов внутри бани

Пошаговая инструкция монтажа для вертикальных (внутренних) дымоходов:

1. Разметка потолочного перекрытия.
2. Установка узла прохода.
3. Разметка и монтаж кровельного прохода.
4. Установка и присоединение дымохода.

Все операции производятся в указанной последовательности, особое внимание следует обращать на герметизацию кровельного прохода, так как он является границей между внутренними помещениями и наружной атмосферой. Монтаж производится в строгом соответствии с руководством к узлу прохода, никаких изменений технологии не допускается

Монтаж дымоходов по наружной стене

Наружные дымоходы монтируются проще. Более детально процесс монтажа рассмотрим на примере сборки и установки сэндвич дымохода Вулкан:

1. Делается отверстие в стене, расположенной напротив выходного патрубка печи.
2. Устанавливается узел прохода сквозь стену.
3. Сквозь узел прохода монтируется горизонтальный участок дымохода Вулкан, соединённый с выходным патрубком печи.
4. Снаружи к нему монтируется колено и устанавливается вертикальный участок дымохода.
5. Труба крепится к стене при помощи специальных кронштейнов. Плотно присоединять к стене запрещается.

Стыки сегментов трубы уплотняются термостойким герметиком. Монтаж производится снизу вверх, по ходу движения топочных газов и дыма. Оптимальный размер нахлеста составляет четверть диаметра (внутреннего). Верхняя часть (выход) защищается зонтиком (оголовком). Собранный сэндвич дымоход следует проверить на работоспособность, обнаруженные изъяны следует сразу же устранить. Основным условием правильного выполнения работ является точность соблюдения инструкции пользователя ко всем используемым узлам и аккуратность. Это обеспечит достижение максимально удачного результата.

Устройство дымохода для банной печи

Дымоход для печки в баню потребуется сделать независимо от вида топлива или размера парилки. Принцип работы любого устройства основан на способности нагретого воздуха подниматься вверх. Отработанные газы, выходя в выпускной канал печи, поступают в дымоход. Они могут быть с прокладкой внутри здания и по наружной стене.

Каждый вид имеет ряд преимуществ, но наиболее распространен способ проведения труб внутри помещения. При прохождении через перекрытия и выход на крышу рекомендуется оснащать такие места дополнительным слоем тепло и гидроизоляции. Рекомендуется использовать теплоизоляционные муфты, или обматывать детали минеральной ватой или другим материалом.

Устройство дымохода печи в бане

Газы проходят по каналам и выходят в атмосферу. Вторая работа дымохода – обеспечение надежной и достаточной тяги для нормального сгорания топлива. И если вначале, при растопке дров можно обеспечить дополнительную тягу открытием зольника и шибера, то при сгорании закладки зольник должен быть закрыт Вентилирование топки – это забота дымохода.

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

• Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
• Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

• После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
• Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.
