Торцевые планки для кровли, правильное крепление торцевой планки, полезные советы

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Карнизные

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Торцевые

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

Монтаж листов металлочерепицы

Технология укладки металлочерепицы – видео о которой легко можно найти в сети, выполняется по следующим правилам:

Для начала выбирают сторону, с которой будет начат настил покрытия

Как правило, для многих видов металлочерепицы неважно, с какой стороны будет начинаться укладка. Но у некоторых видов материала имеет место капиллярная канавка, которая служит для отвода воды и расположена с левой стороны

По этой причине, если монтаж производят справа налево, последующим листом накрывают одну волну предыдущего. Таким образом, закрывается капиллярная канавка с левого бока. Тем не менее при монтаже в противоположном направлении необходима подгонка следующего листа под волну уложенного. Если же капиллярная канавка расположена с другой стороны (такое тоже бывает), то, соответственно, процесс производят наоборот.
Каждый лист выравнивают относительно карниза независимо от сложности исполнения ската. За карниз выпускают 5 см материала.
Далее выполняют крепление листов. В местах прилегания листа к обрешетке вкручивают саморез в прогиб волны. Со стороны торцевой доски листы крепят в каждую волну. В нижний брус обрешетки саморезы вкручивают над ступенькой через одну волну. К остальным брускам обрешетки листы прикручивают ближе к ступени снизу. Как правило, на 1м.кв. приходится 6-8шт саморезов.

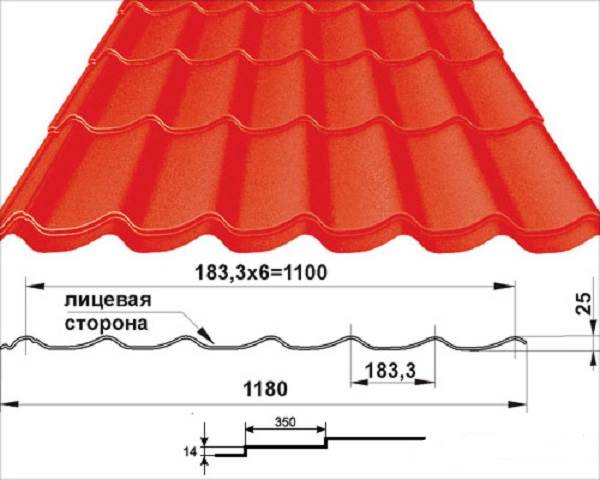

Схема установки листов металлочерепицы

• Дополнительные элементы прикручивают к каждой поперечной волне либо гребню продольной волны. При закручивании саморезов используют шуруповерт.
• По необходимости листы металлочерепицы ножовкой либо ножницами по металлу или же электрическим лобзиком с полотном для металла.

Более подробно с процессом познакомит следующее видео: укладка металлочерепицы.

Этап I. Предварительный монтаж обрешетки

Начнем с самого начала. Так, подшивать свес крыши нужно до начала настила кровельного материала. Также предварительно следует теплоизолировать стены, чтобы между стенами и крышами не было незащищенных участков.

И в первую очередь рассчитывают и монтируют обрешетку. Самый простой и наиболее распространенный способ подшивки крыши софитами – горизонтальный. Для этой задачи к стропилам или их продолжению в виде кобылок предварительно крепят бруски, формирующие каркас короба.

На этом этапе крайне важно контролировать при помощи уровня и отвеса будущую плоскость подшивки. Вот несколько вариантов, как именно располагать брусья обрешетки на свесе стандартной крыши:

Нельзя сказать, что горизонтальное или диагональное расположение обрешетки лучше. Здесь скорее все зависит от того, какой свес вам кажется более эстетичным и планируете ли вы располагать в софитах кабеля коммуникации и встраивать светильники. Тогда горизонтальный вариант более целесообразен, конечно.

Идем далее. Укладывать обрешетку нужно по периметру свеса, параллельно стене, и в качестве материала подходит оцинкованный профиль или деревянные рейки. Если отдаете предпочтение древесине, то следите за тем, чтобы такие бруски были достаточно сухими, с влажностью не более 15-18%, без сучков и изгибов, а если металлу, то выбирайте либо алюминий, либо антикоррозийную сталь.

Между рейками должно быть расстояние не больше 30-40 см. Если так получится, что свес все-таки превышает 40 см, нужно будет установить дополнительную рейку – между внутренней и внешней. А вот если расстояние превышает 40 см, то усиливайте это место. А вот поперечными брусками вертикальные соединять не стоит, хотя такая практика встречается.

Со стороны лобовой доски и стены прибейте две доски, на которые потом вы будете фиксировать планки софитов и доборные элементы. При длине свеса более 80 см возьмите три точки крепления. При этом доски должны быть достаточной ширины для монтажа софитов и доборных элементов более 100 мм шириной.

Изготовление и размеры

Планка для карниза изготавливается из того же материала, который применяется и для основного кровельного материала, в нашем случае — металлочерепицы. Поэтому делают ее из оцинкованной стали. Лучше всего приобретать этот элемент вместе с кровельным материалом, что поможет облегчить задачу по выбору подходящего цвета, а это положительным образом скажется на внешнем виде конструкции.

Производственный процесс

Изготовление планки является несложным в технологическом плане процессом и предполагает проведение следующих этапов:

• На начальном этапе производитель получает от поставщика стальной лист, который уже имеет оцинкованное покрытие.
• Стальную заготовку пропускают через специальный станок, в результате чего будущему изделию придается изогнутая форма.
• Для придания изделию повышенных защитных свойств, на поверхность наносится слой антикоррозионного состава.
• Затем изделие покрывают слоем грунтовки. В результате этой процедуры повышаются адгезионные показатели планки, что положительным образом сказывается на ее защитных характеристиках.
• На следующем этапе планку покрывают полимерной краской. Таким образом создается основной защитный слой. Вдобавок к этому слой полимера обеспечивает изделию привлекательный внешний вид.
• В завершение на планку изнутри наносят защитный лак. Он обеспечивает дополнительную защиту элемента от воздействия влаги, которая будет скапливаться на металлочерепице в виде конденсата.

Для создания защитного слоя производители используют разные материалы. Самым бюджетным вариантом считается обычная оцинковка. Покупать такие изделия не рекомендуется по причине их очень небольшого срока службы. Более практичными считаются элементы, предусматривающие защиту на основе полимеров. В качестве последних обычно используют полиэстер или пластизол. Они в состоянии обеспечить планке такой же срок службы, что и кровельному покрытию. Такие изделия имеют лишь один недостаток — высокую стоимость, но она полностью компенсируется отсутствием необходимости в ремонте во время эксплуатации.

Габариты доски

Еще одна характеристика, на которую нужно обращать внимание при выборе планки — размеры. Стандартом для этого доборного элемента считается длина 50−60 см, хотя иногда в магазинах попадаются элементы длиной более 2 м

Что касается толщины, то она зависит от используемого при изготовлении стального листа и обычно не превышает 0,5 мм. Такие изделия обладают максимальной прочностью на изгиб, а это означает, что они с легкостью справятся с любыми механическими воздействиями.

Но не всегда планки имеют стандартные размеры. У некоторых производителей они могут отличаться, что во многом определяется используемым при изготовлении этого элемента оборудованием. Есть компании, которые могут изготовить планку необходимой покупателю длины. Хотя такие элементы выйдут дороже, но от этого выиграет внешний вид кровли и ее гидроизоляция.

При проведении замеров важно не забыть об одном важном моменте. Планка, как и сам кровельный материал, устанавливается методом внахлёст

Поэтому покупать этот элемент рекомендуется обязательно с запасом.

Ендова

Ендовые планки (разжелобки), так же как и металлочерепицу, изготавливают из оцинкованной листовой стали, покрытой слоем полимерного материала. Для качественного обустройства, особенно при не сплошном настиле крыши, лучше приобретать изделия толщиной не меньше 0,7 мм. Ширина детали зависит от длины планки и ширины выстилки и может составлять от 30 до 60 см.

ОБРАТИТЕ ВНИМАНИЕ!
Элементы шириной 30 см рекомендуется использовать в случае, когда длина ендовы составляет не больше 4 м или для обустройства простых скатов. Оптимальная величина напуска металлочерепицы над планкой составляет 25 см

Это что касается нижней ендовы. Размер же верхней детали не особо важен, так как она используется лишь в качестве декоративного элемента.

Монтаж ендовых планок включает в себя следующие действия:

1. До того как приступать к установке элементов нужно убедиться в целостности гидроизоляционного материала.
2. В ендове монтируют сплошную обрешетку из досок, поверх которой настилают гидроизоляцию.
3. Крепят кронштейны для системы водостока.
4. Устанавливают карнизную планку.
5. Монтируют листы разжелобка от низа к верху, крепя их кровельными саморезами. Все детали укладывают с нахлестом 20-30 см. Выступающие края планок срезают, после чего места срезов обрабатывают специальным покрасочным составом.

Ендова на металлочерепицу

Укладывают листы металлочерепицы на смежных по ендове скатах.

Стыки листов при необходимости закрывают верхними ендовыми накладками. Их укладывают с нахлестом друг на друга не менее 10 см.

ОСТОРОЖНО!
Нельзя вкручивать саморезы ближе, чем на 25 см от оси ендовы.

Элемент #2. Торцевая планка

Планка торцевая (фронтонная) также имеет вид уголка с крепежными полками. Устанавливают ее вдоль свесов на фронтонах для защиты торцов обрешетки и подкровельного пространства от воды, сора, насекомых и птиц, ветрового воздействия.

Торцевые планки закрепляют на финишном этапе кровельных работ, поверх металлочерепицы. Монтаж ведут по свесам фронтонов снизу вверх, перекрывая при этом торцевые края кровельных листов. Закрепляют планки к торцевой доске саморезами с шагом 0,5-0,6 м. Нахлест по длине – 100 мм.

Необходимо, чтобы торцевая планка соприкасалась с верхними гребнями металлочерепицы, перекрывая их. Этим блокируется доступ влаги под листы черепицы, а также устраняется дребезг металла при порывах ветра. Чтобы обеспечить плотное примыкание, возможен подгиб краев черепицы вверх.

Классический способ крепления торцевых планок показан в коротком видео:

Виды и размеры ветровых планок

В зависимости от места расположения, ветровая планка бывает карнизной и торцевой. Их назначение одинаково, различаются только формы.

Место установки каждого доборного элемента следующее:

• Карнизную планку еще называют капельником. Ее крепление выполняется к лобовой доске до укладки металлочерепицы. Дело в том, что под свесом кровельного покрытия образуется зазор. Во время дождя вода, стекая со скатов крыши, попадает в желоба водосточной системы. Ударяясь об их стенки, образуется большое количество брызг. Их подхватывает ветер и заносит через зазор под кровельное покрытие. От влаги начинает гнить стропильная система и теплоизоляция. Установленная на карниз ветровая планка препятствует проникновению брызг воды и ветра под металлочерепицу;
• Торцевой элемент выполняет те же функции, только его устанавливают на боковых торцах крыши. На этом участке водостоков нет, но под кровлю через зазор сильный порыв ветра будет задувать капли дождя. Торцевая планка скрывает образовавшиеся щели, а уложенный под нее теплоизолятор дополнительно утепляет крышу.

Размеры ветровых планок различаются шириной полок. Примеры разных элементов можно увидеть на фото.

Если говорить о длине, то планки производят размером от 0,5 до 2 м. Удобство работы с изделиями заключается в возможности их укоротить и подогнать под нужное сечение или изгиб.

От размеров, естественно, зависит цена изделия. Чем длиннее элемент, тем он стоит дороже. Но цена формируется не только от габаритов. Существуют другие факторы, о которых поговорим позже.

Остальные узлы кровли из металлочерепицы

Наряду с вышеперечисленными элементами кровли не менее важную роль в ее обустройстве играют такие доборные элементы металлочерепицы как коньки, закрывающие наружные стыки между скатами, а также планки примыкания, которые прикрывают места стыков кровельного покрытия со стеной или дымоходом.

Коньки бывают следующих видов:

• полукруглые – чаще всего устанавливаются на крышах с двумя или четырьмя скатами, в местах их стыковки;
• прямоугольные – подходят практически для всех видов крыш;
• узкие декоративные – используются больше в качестве украшения, чем в роли защиты;
• Y и Т-образные – служат дополнением к прямоугольным конькам и используются для их соединения друг с другом.

Конек для металлочерепицы

Планка примыкания для металлочерепицы изготавливаются из тонкой стали и имеют форму уголков. Горизонтальная часть детали крепится к кровле, вертикальная – к стене здания или к трубе (в зависимости от места применения), закрывая тем самым стык между кровельным материалом и прилегающим к нему элементом строения.

Виды

Ветровые планки реализуются в большом видовом разнообразии. Эти металлические изделия бывают оцинкованными, алюминиевыми и медными. В зависимости от условий монтажа и поставленных задач потребители могут выбрать тот или иной вид накладок для кровли.

Некоторые мастера при работе на крыше пользуются сегментной и фигурной планкой. Популярностью пользуются J-фаски, что представлены декоративными J- образными предметами. Такими изделиями отделывают лобовые доски, что располагаются в пространстве на границе кровли и фасада здания.

Торцевая

Фронтонная планка – это уголок с одной прямой полкой, при этом структура другой повторяет особенности рельефа материала. Такими накладками крепят свесы крыши, что располагаются с фронтонной стороны конструкции. Торцевыми планками стропила защищают от влажности, так как они собой перекрывают несколько волн профнастила. У некоторых моделей таких изделий присутствует специальный капинос, с помощью него происходит отвод жидкости.

Карнизная

Карнизную планку необходимо фиксировать по обрешетке свеса кровли. Это изделие должно располагаться пред кровельным настилом и монтажом водостока. Приспособление имеет вид уголка, изготовленного из оцинковки. При этом у карнизных накладок присутствует полимерное покрытие прямых, ровных, крепежных полок.

Коньковая

Чтобы гидроизолировать и защитить стыки на границе профнастила соединения скатов, мастера используют коньковые планки. Они бывают прямой, овальной и прямоугольной форм. Помимо этого, фирмы-изготовители реализуют модели, имеющие зазор для вентиляции. Последний способен улучшить циркуляцию воздушных масс в пироге кровли.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

• защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
• дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
• крепление софитов, если таковые предусмотрены в конструкции кровли;
• декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Карнизная планка для металлочерепицы

Для изготовления этого изделия используют тот же металл и ту же технологию, что и при производстве металлочерепицы. На оцинкованную сталь толщиной 0,5 мм наносится слой полимерного материала (пластизола или полиэстера). Стандартная длина планки составляет 0,5-0,6 м, ширина 20 см. Деталь выполнена в форме уголка.

ВАЖНО!
Перед тем как приступать к закреплению карнизной планки, следует установить лобовую доску, которая крепится оцинкованными гвоздями к стропильным ногам. Лобовая доска должна быть максимально ровной, что значительно упростит монтажные работы.

Монтаж карнизной планки металлочерепицы:

1. Карниз подшивают шпунтованной доской или профнастилом.
2. К стене строения крепится опорный брус, который будет выполнять функцию вспомогательной опоры для подшивки свеса карниза.
3. К обрешетке крепят держатели для желобов.
4. После этого устанавливают карнизную планку, которую располагают поверх кронштейнов. Ее крепят саморезами к обрешетке. Расстояние между крепежами должно быть не менее 0,3-0,35 м.

карнизная планка для металлочерепицы: фото

Карнизные планки необходимо монтировать с нахлестом не более 10 см.

Как выбрать торцевую планку

Как правило, ветровая и другие планки не входят в комплект кровли, а продаются отдельно.

Элементы для защиты торца изготавливают не только из металла, но и из пластика. В основном, это поливинилхлорид. Многие мастера не знают, чему отдать предпочтение, ведь у этих материалов есть свои преимущества и недостатки, о которых нужно помнить.

Металлические торцевые планки довольно легкие, удобные в обработке. Вместе с тем, они плохо противостоят влаге. Если полимерное покрытие повредится, то на том месте появится ржавчина. Тогда необходимо проводить ремонт детали.

ПВХ-изделия лишены главного недостатка металлического аналога — подверженности коррозии. Несмотря на это, при правильном уходе металлические изделия служат дольше. Это довольно легкий материал, который не создает нагрузку на кровельную конструкцию. Но пластиковые планки пользуются меньшей популярностью, хоть и стоят дешевле. Все из-за их хрупкости. Трещина может появиться при любом сильном ударе.

Торцевые планки производят не только из металла, но и из поливинилхлорида

При покупке помимо материала, из которого изготовлена металлочерепица, необходимо учитывать и вид полимерного покрытия.

Он должен быть:

• глянцевым (с блеском);
• мелкозернистым матовым;
• матовым;
• крупнозернистым матовым.

Слой полимеров может наноситься как с одной, так и с обеих сторон. Во втором случае материал лучше защищен от неблагоприятного воздействия окружающей среды. Полимерное покрытие дало возможность производителям значительно расширить цветовую гамму планок.

Свес ветровой планки может быть оформлен резьбой, если такой дизайн гармонирует с экстерьером здания

Параметры торцевой планки

Для изготовления торцевой планки используют стальной лист толщиной не менее 0,5 мм. Изделия имеют Г-образную форму. Верхняя часть заходит на кровельное покрытие, и называется верхней полкой. Нижняя — свет. По краям обеих частей имеются отливы.

Таблица 1. Стандартные размеры доборного элемента для торцевой части кровли.

Название части	Размеры, мм
Верхняя полка	90, 100
Свес	70, 80, 90, 125

Стандартная длина одной планки — до 250 мм. Рабочая длина приблизительно на 5% меньше. Поэтому при расчете необходимо учитывать эту разницу.

Размеры полок торцевой планки выбирают в зависимости от высоты волны и ширины торца кровли, который весь должен быть перекрыт.

Снегозадержатели на металлочерепицу

Металлический конёк крыши: виды и размеры

Конёк для кровли из металлочерепицы – доборный элемент оформления линии стыка скатов крыши дома в верхней части.

Виды, размеры и фото металлического кровельного конька для крыши из металлочерепицы:

Конёк полукруглый (радиусный, круглый) малый и большой (R75 мм, R80 мм, R110 мм).

Планка конька плоского (120×120, 145×145, 150×150, 190×190, 200 × 200, 300 × 300).

Планка конька плоского фигурного (П-образный конёк) (115×30×115, 150×40×150).

Длина коньковых планок для металлочерепицы стандартна – 2000 мм (вне зависимости от внешнего вида).

В ассортименте польской компании Blachy Pruszynski (Прушиньски) представлен трапециевидный кровельный конёк (см. рисунок 3).

Рисунок 3 – Размеры трапециевидного конька для металлочерепицы

Компания-производитель Blachotrapez (Польша) предлагает металлический конёк с поперечным рисунком, имитирующим мелкоразмерную черепицу.

 К коньковой металлочерепице выпускают Y-, T-образные накладки (тройники) для соединения трёх линий полукруглого конька.

Т-образный конёк – кровельный элемент оформления соединения двух перпендикулярных коньков, расположенных в одном уровне (на одной высоте) при сложной конфигурации крыши.

У-образный металлический тройник конька полукруглого – кровельный элемент для соединения трёх рёбер на вальмовой четырёхскатной крыше.

Торцы конька крыши завершают заглушки:

1. Металлическая заглушка полукруглого конька торцевая плоская (простая)

1. Конусная металлическая заглушка круглого конька

1. Шатровая заглушка

Размеры металлических заглушек соответствуют габаритам конька.

Уплотнитель под конёк для металлочерепицы

Уплотнитель под конёк служит для заполнения пространства во избежание попадания под кровельные элементы влаги, пыли, насекомых. Уплотнительная лента конька должна быть воздухопроницаемой, чтобы обеспечить вентиляцию подкровельного пространства.

Виды коньковых уплотнителей для металлочерепицы:

• Универсальный
• Фигурный

Клиновидный самоклеящийся

Универсальный коньковый уплотнитель выпускают размерами 30х40, 30х50, крепят под конёк, ендову, планки в местах примыкания.

Фигурный (профильный) уплотнитель под конёк повторяет форму металлочерепицы, выпускается со специальными вентиляционными отверстиями.

Клиновидный самоклеящийся коньковый уплотнитель используется на коньке и карнизах кровли. Самоклеящаяся уплотнительная лента для металлочерепицы выпускается и с прямоугольным профилем.

Для организации вентиляции подкровельного пространства под конёк укладывают аэрационную коньковую ленту для металлочерепицы (см. фото). Такая подконьковая лента выпускается длиной 5 м, шириной 220 мм.

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

• Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.

• Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.Перекрытием торца торцевая планка несет двойную функцию:

• 1. Защищает обрешетку от промокания.
  2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
   Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
3. Нахлест при наращивании планки предусматривают до 50 мм.
4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.
