Строительство фундамента с ростверком

Что такое свайно-ростверковый фундамент

Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.

Для обвязки свайного фундамента используется ростверк из деревянного бруса

Главный недостаток свайного фундамента — это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.

Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.

Как работает ростверк

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

• висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
• наземный — ростверк лежит на поверхности земли без заглубления в грунт;
• заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Изготовление основания при использовании столбов

С монтажом ростверка для свайного фундамента разобрались, а теперь приступим к созданию несущей плоскости для столбчатого базиса.

Материалы и инструменты

Запасаемся следующим набором:

• «штыковкой» и «подборкой»;
• буром;
• киркой;
• рулеткой;
• кольями;
• химикатами для предотвращения роста растительности;
• ОСП-плитой, фанерой или обрезной доской для изготовления опалубки;
• арматурным каркасом;
• бетонным раствором;
• геотекстилем;
• песком;
• щебнем;
• полиэтиленом;
• битумной мастикой.

Процесс монтажа

Выполняем следующую работу:

• очищаем участок, предназначающийся для будущего строения, от растительности;
• поливаем рабочую зону химикатами, чтобы предотвратить рост растительности;
• делаем разметку участка – вбиваем колышки и натягиваем между ними веревку;
• копаем ямы для столбов;
• засыпаем песок в ямы;
• поливаем песчаную подушку (высотой 10–15 см) водой, хорошо её трамбуем;
• кладём на песок геотекстиль;
• засыпаем полотно щебнем;
• делаем опалубку – формируем панели и короба;
• опускаем короба в яму;
• покрываем опалубочную систему полиэтиленом;
• вяжем арматуру;
• опускаем каркас в яму для столба;
• формируем столбы – заливаем бетон послойно;
• обрабатываем слой бетона лопатой или вибратором;
• делаем технический перерыв;
• обрабатываем поверхность столбов битумной мастикой;
• монтируем опалубку между опорами, делаем песчаную подсыпку, заливаем бетонный раствор, который укрепляется арматурой;
• делаем техническую паузу, чтобы бетон застыл;
• производим гидро и теплоизоляцию.

Анекдот не в тему: — Ах! Как у вас прекрасно пахнет кофе!

— Заходите! Не стесняйтесь! Нюхайте на здоровье!

Итак, что можно сказать? Ростверк – объект, который, несмотря на свою простоту, играет очень важную роль в «жизни» каждого здания. Не ленитесь, подарите приветливому и уютному дому или бане будущее без разрушений! Терпения и удачи Вам! Пока!

Цитата мудрости: Хранить свой секрет — мудро, но ждать, что его будут хранить другие, — глупо (Сэмюэл Джонсон).

Типы свайно-ростверковых конструкций

Буронабивные

Такой свайный фундамент подразумевает использование в качестве заглубленных элементов – буронабивных свай. Такие конструкции монтируются на месте, прямо в грунт. Для этого, в точке заложения, ямобуром делается отверстие расчетным диаметром, как правило, от 300 мм и до 800 мм. На глубину, превышающую глубину промерзания грунта, но в любом случае до несущего грунта. Такая глубина определяется по результатам инженерных изысканий на участке.

В готовый ствол будущего узла устанавливается опалубка и металлический арматурный каркас, выступающий выше устья скважины на 600 – 700 мм. К нему впоследствии будет вязаться монолитный ростверк.

Подготовленный ствол сваи заполняют бетоном до самого верха. Изготавливая свайно набивной фундамент, следует помнить, что бетон должен подаваться непрерывно до самого верха.

Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком.

Забивные

Для свайно-забивного фундамента используют технологию установки элементов способом забивания в грунт, то есть без выемки грунта и бурения. Такие сваи предварительно изготавливаются на заводах ЖБИ. Они имеют различную длину и сечение (прямоугольное). Забиваются сваи специальными копровыми установками с дизельным или гидравлическим молотом.

Для устройства основания на таких конструкциях используется готовая железобетонная балка, выполняющая роль ростверка. Сверху, на оголовок, монтируется металлическая пластина, на которую впоследствии устанавливается край ростверка с закладной деталью. Крепится такое соединение сваркой. Стыки между балками заделываются бетоном.

Основания с применением таких конструкций, используются при возведении многоэтажных домов и промышленных зданий.

Винтовые

Винтовые сваи погружаются в грунт с помощью вкручивания с одновременным вдавливанием. Они также связываются между собой балками. Ростверк на винтовых сваях может быть любого исполнения (металлическим, деревянным, железобетонным). Такие основания применяют в тех моментах, где встречаются обводненные грунты, на местности с большим перепадом высот.

Строительство свайно-ростверкового фундамента  с основой из винтовых свай, происходит в той же последовательности, что и при других видах свайных конструкций

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости

Минусы такого основания

Несмотря на ряд плюсов рассматриваемого вида фундамента, существуют также и некоторые его недостатки:

• Требуется обязательное проведение расчетов нагрузки, которая будет воздействовать на несущие части сооружения. В данном случае без помощи специалиста в этой отрасли, просто не обойтись.
• Необходимо также разработать подробную документацию, в которой будут указаны такие показатели как: длина и количество свай, их диаметр и точное место их установления.
• К минусу можно отнести, невозможность использования такого фундамента для слишком громоздкого и тяжелого здания.
• Необходимость утеплять возводимую конструкцию, потому как имеется зазор между поверхностью и непосредственно полом.
• Наличие трудностей при необходимости ремонтных работ, которые уже существуют. В данном случае придется возводить дополнительные стенки, выполняющие роль подспорья, или же сваи, а такой процесс является дорогостоящим и достаточно сложным.

Требования и стандарты для строительства основания

Нормативный документ СП 24.13330.2011 представляет собой актуализированную версию СНиП 2.02.03-85. Справочная информация отражает свод установленных требований, регулирующих возведение фундамента, а именно:

1. Объем геологических исследований.
2. Состав строительного проекта.
3. Особенности строительства в присадочных, набухающих и других грунтах.
4. Расчет конструктивных элементов.
5. Расчет опор на совместное действие горизонтальных и вертикальных сил.
6. Определение несущей способности фундамента.
7. Нахождение осадки свайно-ростверкового фундамента и не только.

Когда возникают проблемы с проектированием фундамента, всегда целесообразно обратиться к другим нормативным документам, связанным с представленным видом строительства:

• СНиП 2.03.01-84 регулирует проектирование железобетонных ростверков свайных фундаментов под колонны зданий и сооружений;
• СНиП 52-101-2003 описывает особенности заглубления опор на глубину, которая будет соответствовать габаритам анкерной арматуры;
• СП 63.13330.2012 описывает нормы проектирования бетонных и железобетонных конструкций.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность

Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн. Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта

Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ

Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов. Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай

Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

• проектирование и расчет фундамента;
• подготовительные работы и планирование рабочего участка;
• бурение скважин и устройство траншей;
• создание опалубки;
• изготовление армирующего каркаса;
• заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

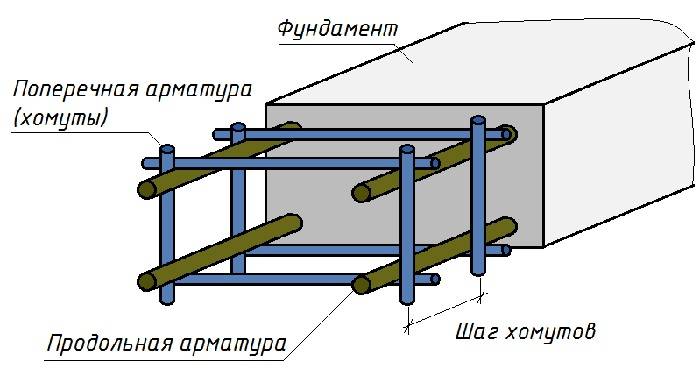

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:

Статья по теме:

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

• высокая устойчивость и несущая способность;
• невысокая стоимость;
• не требуется проведение больших объемов земляных работ;
• простота монтажа;
• высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

• невозможность устройства подвального помещения;
• не рекомендовано возведение стен из тяжелых материалов;
• сложность выполнения необходимых расчетов.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Свайно-забивные фундаменты под ключ

Фундамент из железобетонных свай является распространенным конструктивным решением, целесообразным при строительстве на участке с неровным рельефом и неустойчивым грунтом. Заказ в строительной организации фундамента под ключ выгоден по многим причинам:

• Сроки. Выполнение работ и срок сдачи оговаривается в договоре.
• Разумные цены. В стоимость входит доставка опор к месту строительства и использование сваебойной машины. После установки и выравнивания опор можно сразу приступать к устройству ростверка.
• Условия. Работы по подготовке территории, разметке и забивке проводятся опытными специалистами, на чью работу предоставляется гарантия.

Опалубка для свайно-ростверкового фундамента Источник bel-dom-stroy.ru

Стоимость

Стоимость транспортировки и забивки опор нивелируются экономией материала и времени. Для дома площадью 200 м2 (Московский регион) цена на:

• Свайный фундамент. Установка свай — 380-400 тыс. руб., обвязка ростверком — от 750 тыс. руб., комплексный пакет (вместе с ж/б перекрытием) — от 1100 тыс. руб.
• Монолитный плитный. 1500-1600 тыс. руб.
• Ленточный. 1600-1750 тыс. руб.

Цена на забивку ж/б сваи зависит от ее размера:

• Сечение 0,2х0,2 м, длина 3 м — 6-7 тыс. руб.
• Длина 4 м — 7,5-8,3 тыс. руб.
• Длина 5 м — 8,5-9,5 тыс. руб.
• Длина 6 м — 9,5-11,5 тыс. руб.

О фундаменте с ростверком для частного дома на видео:

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

• Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
• Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
• Проба. Забивается пробная свая (оценивается грунт).
• Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru

• Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
• Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com

Появление в частном строительстве фундамента на ж/б забивных сваях позволило создавать надежные дома любого размера там, где раньше это было невозможно или затруднено. Фундамент на забивных сваях, обустроенный по современной технологии и с учетом характеристик грунта, способен служить надежной опорой для загородного дома любого типа.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

1. бурение скважины;
2. установка арматурных каркасов;
3. заливка бетоном;
4. изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Бурение

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Рубероид в процессе бетонирования расправляется до краев ямы

Арматурный каркас

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.

Заливка бетоном

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.
