Стропильная система мансардной крыши: схема, конструкция и особенности монтажа

Преимущества и недостатки

, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
4. Доступность. Все используемые материалы недороги и доступны для приобретения.
5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

• Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
• Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
• Конструкция предполагает возможность потери тепла в отопительные период.
• Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие :

1. Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

2. Ломанная. Это двухскатная крыша, скаты которой образованы двумя плоскостями с разным углом наклона. Верхняя, пологая часть крыши позволяет увеличить высоту потолков до приемлемого уровня на большей площади мансарды. Нижние скаты круче верхних, поэтому лучше отводят жидкость с поверхности и не задерживают снеговые массы. Устройство мансардной крыши ломанного типа сложнее и больше весит из-за массивной стропильной системы. Это вариант оптимален для небольшого частного дома. Возведение трудоемкий процесс, требующий профессиональных навыков и опыта.

3. Четырехскатная. Вальмовая и полувальмовая разновидности также подходят для обустройства мансардного помещения. Вальмовые скаты, частично или полностью заменяющие собой два снижают эффективность этого варианта. А сложность монтажа и значительный вес конструкции влекут финансовые затраты на закладку глубокого фундамента и элементов деревянного каркаса крыши. Поэтому к размещению мансарды под сводами четырёхскатной крыши прибегает только реконструируют старый дом.

Полувальмовая мансардная крыша

Вальмовая мансардная крыша

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Красивые примеры

При создании мансардных крыш для частных домов внимание уделяется не только их техническим характеристикам, но и внешней притягательности. На фото показана изящная мансардная кровля, покрытая красной черепицей

Ее строительство явно оказалось делом непростым – чего стоят хотя бы все геометрические изломы. Но результат, особенно дополняемый окном сложной конструкции, явно стоит затраченных усилий.

Полувальмовая крыша, блестящая в лучах солнца за счет металлического покрытия, смотрится очень хорошо. Четырехскатная конструкция не может считаться простой, но зато удалось сделать высокую мансарду с окнами, вытянутыми вверх. Часть заказчиков предпочитает варианты с балконом, а опытные строители знают, как удовлетворить этот запрос. Вот так может выглядеть каркасный дачный дом, из мансарды которого открыт выход на крытую площадку. Внешнее ограждение, выполненное из фигурных деревянных элементов, не только обеспечивает полную безопасность, но и придает строению в целом дополнительный шарм.

Вот альтернативное решение: балкон оборудован не на торце кровли, а в длинной ее плоскости. Благодаря этому удалось ценой сокращения ширины сделать конструкцию продолговатой. Выход наружу обеспечивают не двери, а поднимающиеся створки окон. Но окно балконного типа успешно выполняет свою функцию даже при заметно меньшей площади. На фото показана одна из таких систем, в которой использованы металлические перила по бокам, а во фронтальной плоскости поставлено высокопрочное стекло.

Полноценная вальмовая крыша может иметь очень причудливую геометрическую форму. Это не только множество скатов, но и изогнутые криволинейные поверхности. Высокая сложность работы и ее дороговизна оправдываются хорошей сочетаемостью с декоративными элементами стен и интересными оформительскими эффектами. Если нет желания идти на какие-то радикальные изыски, можно просто выбрать двухскатную конструкцию и реализовать ее максимально добротно. Это можно сделать со спокойной геометрией, при этом создав вполне комфортные условия для живущих на мансарде.

Об устройстве мансардной крыши смотрите в следующем видео.

Мансардная крыша в «микродоме»

Может быть выполнена двояко.

Первый, маловероятный вариант – дом в плане квадратен.

Интересно решение, предложенное ещё в 1914 году.

Это – крыша Г. Судейкина.

Особенность её в том, что чердачное пространство используется для жилого помещения почти на 90%.

Нет больше ни одной другой крыши с подобной эффективностью и простотой устройства окон непосредственно в мансарде.

Не требует чистки от снега и наледи – весьма крута.

Минус – требует тщательного расчёта элементов и мастерского исполнения.

Вариант второй: — устройство стропильной системы мансардной крыши для дачного домика:

• Стропила из доски.
• Расчёт нагрузки — на однопролётные балки.

Желательно ввести в конструкцию усиление соединений – прибоины, монтажные планки.

Собирают узлы стропильной системы так:

• Врезают стойки в балки перекрытия.
• Устанавливают стропильные ноги крутых нижних скатов.
• Ставят верхнюю балку перекрытия мансарды.
• Врезают коньковую стойку (их ставят несколько – по числу стропильных ферм — ради усиления верхнего ската) в балки перекрытия мансарды.
• Ставят стропильные ноги верхних скатов.
• Усиливают дополнительными прибоинами места сочленений стропил с балками перекрытий.
• Монтируют схватки и обрешетку под кровельный материал.

Посмотрите видео о расчете стропильных систем.

Что еще почитать по теме?

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Способы монтажа мансардной крыши

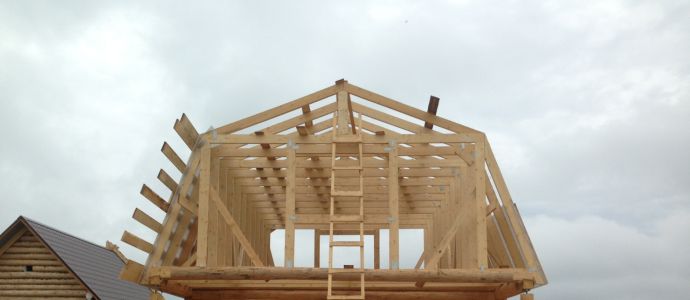

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Чердак в доме полезная вещь

Многих застройщиков к строительству мансарды подталкивают переживания по поводу пустующего и вроде бы пропадающего зря, бесполезного пространства не эксплуатируемого чердака. Но чердачные крыши существуют уже тысячу лет и придуманы не зря. Чердак обеспечивает оптимальные температурно — влажностные условия для кровли, стропильной системы и перекрытия верхнего этажа, а также удобный контроль и простую замену их частей.

Устройство мансарды фактически превращает крышу в бесчердачную конструкцию. В конструкциях мансарды условия работы всех элементов крыши ухудшаются, что неизбежно сокращает срок их службы. Придет время, и замена утеплителя и других деталей мансардной крыши будет ох, как сложна.  Проще будет мансарду снести и построить заново.

О дефектах кровли мансарды можно узнать, только когда вода закапает с потолка. Заменить или просушить теплоизоляцию крыши будет крайне сложно. Так что, чердак в доме — полезная вещь!

Дом без чердака

Двухэтажный дом с плоской крышей, без чердака. Плоская совмещенная кровля дешевле скатной кровли чердачного типа в среднем на 30%; эксплуатационные расходы на такую кровлю также ниже в сравнении с другими решениями; снег с плоской крыши сдувает ветром.

Если у Вас остались сомнения в полезности чердака, чтобы не переживать по этому поводу, проще и дешевле построить дом с обычным верхним этажом, но с бесчердачной крышей или крышей с низким чердаком? Выглядеть такой дом будет по другому, но может быть настала пора поменять даму — моду?

Если разобраться, то многоскатная конструкция — это двукратный перерасход по древесине: балки перекрытия и стропильная система. В плоских крышах с минимальным уклоном стропильная система не нужна, так выходит экономнее.

Мансарда — жилье для бедных?

Мансарду придумали французы лет сто пятьдесят назад, когда стали переоборудовать чердаки старых домов в жилье для бедных. Задумайтесь, зачем в новых домах городить огород — переделывать чердачную изначально конструкцию крыши в бесчердачную мансардную, и воспроизводить жилье для бедных?

Мансарда опасна для здоровья !

Психологи утверждают, что перемещаясь по мансарде, из-за низких участков скошенных потолков, человек постоянно испытывает чувство опасности. А длительное напряжение — вредно для здоровья.

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

Мауэрлат — элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома

При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски

Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Проекты домов с ломаной мансардной крышей выбираем лучшее решение

Ломаная крыша – стоит ли делать ↑

Мнения по поводу сложности конструкции мансардной крыши расходятся. Кто-то считает, что подобные работы очень сложны как на стадии проектирования, так и в процессе возведения. Однако чаще можно услышать мнение, что все осуществить реально, если грамотно подойти к решению инженерных и строительных вопросов.

Если разобраться, то преимуществ у ломаной крыши гораздо больше, чем у простого двухскатного варианта. Решив закончить возведение дома созданием мансардной конструкции, можно уверенно говорить о следующих выгодах:

1. В доме появится еще один этаж с жилыми комнатами
2. Крыша практически не будет подвергаться снеговой нагрузке в зимний период
3. Творческий подход позволит реализовать идеи с террасой и балконом, что придаст зданию определенный шарм
4. Монтаж ломаной крыши проходит поэтапно, причем часть работ можно проводить на земле.
5. Практически нет ограничений при выборе кровельных материалов.

Таким образом, выгода ломаной крыши при строительстве дома очевидна, и для этого стоит потратить немого больше времени для ее возведения.

Дом с ломаной крышей не только добавляет еще один этаж, но позволяет реализовать интересные дизайнерские решения

Особенность конструкции и материалы ↑

Итак, в конструкции дома предусмотрена мансарда и дополнительный этаж. Это значит, что в проекте должна быть ломаная крыша – чертеж и расчеты всех нюансов и особенностей. Конечно, каждый выбирает свои параметры при возведении здания, но есть ряд советов, к которым стоит прислушаться:

1. Ширина постройки не должна быть более 6 метров.
2. Крыша, имеющая излом, должна иметь углы наклона в 60 и 30 градусов.
3. Потолок в мансардной комнате будет иметь высоту около 2,5 метра, если место излома будет на высоте 3,1 метр.

Важно. При уменьшении ширины дома, чердачное пространство будет использоваться неэффективно, а увеличение ширины повлечет сложности с расчетами стропильной системы и ее монтажом

При правильном выборе геометрических параметров мансарда получится просторной и уютной

Когда рассматривается новая ломаная мансардная крыша – чертеж ее и конструкционные особенности, не всегда получается добиться ровного прямоугольника стен. Это не страшно, но при возведении системы стропил желательно вернуться к ровной геометрической форме. Тогда в дальнейшем получится работать с единым шаблоном стропил при создании верхних скатов.

Возведение ломаной крыши подразумевает массивную стропильную конструкцию, качественный «кровельный пирог» и использование высококачественных материалов. При этом модульная схема монтажа позволяет произвести все работы, не прибегая к строительной технике.

Для стропильной системы ломаной крыши обычно применяется древесина

Чтобы не ошибиться при выборе бруса, стоит обращать внимание на его характеристики:

• Влажность дерева не должна быть больше допустимой для проведения строительно-монтажных работ
• Количество дефектов – минимально
• Древесная порода – хвойная.

Увеличение площади мансардного помещения дома с ломаной крышей

Также создание ломаной крыши потребует наличия:

• Обрезной доски – для обрешетки
• Фанеры – для соединения стропил
• Металлических скоб, кронштейнов, саморезов, шпилек, гвоздей – для крепежа
• Гидроизоляции и утеплителя – для формирования «кровельного пирога»
• Кровельного материала
• Инструментов столярного и плотницкого назначения.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

• Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
• Некомфортные участки оборудуются под места хранения.
• «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.
