Как скреплять стропила между собой. типы и виды соединений и креплений стропил крыши. техника стыков и фурнитура креплений стропильной системы кровли с наглядными схемами и фото

Виды сращивания стропил в коньке

Всего есть три способа, как это сделать:

Этот способ отличается от всех предыдущих тем, что здесь стропила соединяются боковыми плоскостями и стягиваются шпилькой или болтом. Достаточно популярная технология на сегодняшний день.

Если дом деревянный, тогда в качестве опора для этого способа подойдет верхнее бревно или брус, а вот на блоки придется положить мауэрлат.

Самое популярное такое крепление — сращивание стропил вполдерева:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Внахлест стропила в коньке чаще всего соединяются при помощи гвоздей. Обычно это крыши беседки, навесов, бани и гаража – здесь нет особых требований к прочности стропильной системы.

Для этого вам нужно:

• Обрезать под углом край стропила так, чтобы этот угол был равен углу ската крыши.
• Сделать упор стропила.
• Применить крепежный элемент.

Намного легче делать подобные обрезки по шаблону – просто изготовьте его заранее. Так все плоскости будут прилегать друг друга плотно.

Если вы скрепляете стропила гвоздями, берите их не менее двух.  Каждый из гвоздей забивайте в верхнюю полость стропил под углом так, чтобы гвоздь шел в срез второго стыкуемого стропила. Дополнительно укрепите сращивание стропил в коньке металлической пластиной либо деревянной накладкой.

Или частично встык:

Суть этой конструкции в том, что кромки двух стропил подогнаны настолько точно, что равномерно распределяют друг с другом возложенную на них нагрузку. Но одним гвоздем это соединение будет мало закрепить – нужны еще металлические или деревянные насадки. Возьмите доску толщиной 30 мм, закрепите ее с одной (лучше двух) сторон узла и прибейте.

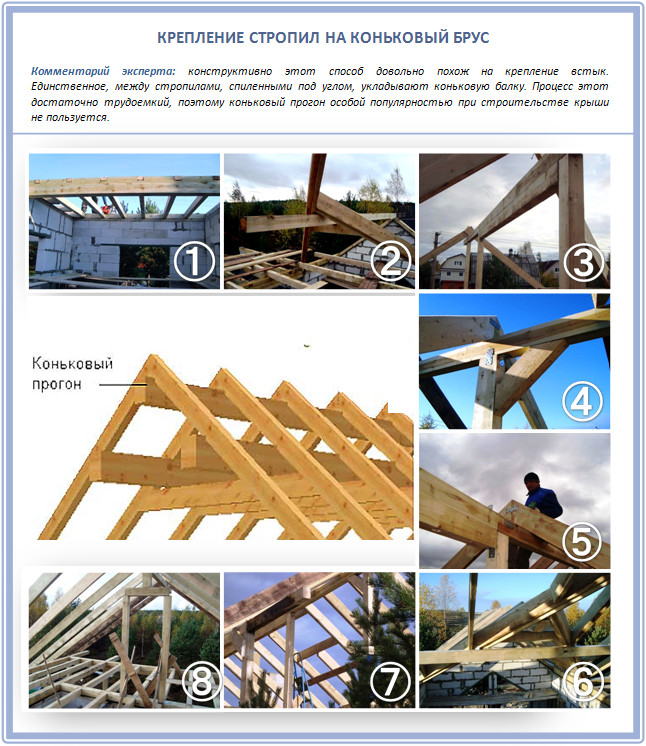

В это способе мы будем крепить стропила прямо на коньковый брус. Эта конструкция хороша тем, что брусу можно обеспечить центральные подпорки, а каждое стропило можно крепить по отдельности и в удобное время. Такой способ незаменим, если нет времени изготавливать шаблон.

Соединение на коньковый брус рекомендовано в тех случаях, если крыша получится достаточно широкой – шире, чем 4,5 метра. Эта конструкция достаточно надежна, но порой требует установки под собой дополнительных опор, из-за чего функциональность чердака снижается в разы. Ведь посреди помещения теперь балки! Для небольших чердачных крыш это, конечно, не беда, а вот в мансарде придется обыгрывать как элемент интерьера. Зато никакого шаблона для этой конструкции не нужно, и небольшие расхождения не страшны.

Вариация:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Это – комбинированное сращивание стропил, т.к. выполняется он встык, точно так же, как при упоре на мауэрлат.

Факторы, влияющие на параметры пиломатериала

Древесину для стропильной системы выбирают хорошо просушенную, с малым количеством сучков и других дефектов. Как правило, применяется хвойные породы, легкие в обработке и дополнительно пропитанные антисептиками и антипиренами.

Для каждого элемента системы – подкоса, стойки или стропила – производится расчет сечения и длины.

На параметры опорных брусьев влияет угол наклона крыши, геометрия ската, расстояние между коньком и мауэрлатом, расстояние между стропильными ногами и расчетная нагрузка на стропила, в которую входят вес кровельного покрытия, вес обрешетки, ветровая и снеговая нагрузки.

Грамотный расчет в обязательном порядке должен учитывать все эти показатели.

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
Далее, торцы состыковываются и сращиваются с помощью накладок

После чего закрепляются гвоздями;
Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала

Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение.  В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Видео по теме:

Способы крепления

Опорные элементы, связывающие воедино мауэрлат со стропилинами, обладают разной степенью подвижности в диапазоне от 0 до 3 единиц. Значение «0» – наиболее жёсткая степень, не дающая элементам перемещаться в любую из сторон даже на миллиметр.

Жесткое

Полностью неподвижное опирание по длине используют в случае передачи распирающего воздействия от стропилин к несущим стенам. Данный способ применяется в домах, построенных исключительно из кирпича, щитовых панелей и блоков. Постепенную усадку кровли полностью исключают, чтобы нагрузка на несущие стены не сместилась. Большинство опытных строителей настоятельно советует устраивать запилы в точках стыка стропилин с балками перекрытия.

Это придаст усиленную прочность и неподвижность каждому узлу на стыке с мауэрлатом. Для придания прочности конструкции дополнительного запаса используют шпильки, болты, пресс-шайбы и пластины, а также анкерный крепёж. В наименее нагруженных местах применяют и длинные саморезы диаметром резьбы в 5-6 мм и с длиной шурупа не менее 6 см.

Габариты запила бруса – не более третьей части его общего сечения. Иначе стропильные ноги попросту сместятся, что не исключает их выскальзывания и падения вниз. Жёсткие стыки без запиливания стропилин предусматривают метод крепления посредством подшивного бруска, применяемого в наслонных стропилинах.

В этом случае последние подпиливаются по трафарету и скашиваются, чтобы крыша приняла нужный угол наклона в местах пристыковки к мауэрлату. С внутренней стороны стропилины ужесточаются посредством подпирающих брусьев и закрепляются посредством уголков по обе стороны от несущей части основы.

Нестыковая точка опоры может выполняться методом жёсткого закрепления стропилин с усилением брусовыми накладками по обе стороны.

• Пара отрезков досок – с длиной каждой от 1 м – закрепляется по обе стороны стропильной ноги.
• На одном конце спил выполняется под углом наклона ската.
• Отрезки повёрнуты спилом к мауэрлату. Они закрепляются по предварительно размеченным точкам – поодиночке.
• К накладкам с одной из сторон прикручиваются стропильные ноги. Мастер усиливает их накладками с противоположной стороны. Вместо уголков можно использовать скобы и кронштейны.

Скользящее

Подвижное соединение используется, когда, в зависимости от температуры, элементы меняют свою длину и толщину (поверочный интервал температурных колебаний). В качестве примера – рельсошпальная решётка: бесстыковая дорога искривляется на жаре и выпрямляется обратно на морозе. Летом кривые рельсы приводят к сходу поездов с путей. Стропилины, мауэрлат, упоры и обрешётка, установленные зимой в мороз, летом могут вздыбиться, выгнуться.

И наоборот – установленное в жару на морозе вытягивается, растрескивается и размочаливается, поэтому стройработы проводят весной и осенью. Для скользящего соединения стропилины опирают на высокопрочную коньковую перекладину. Нижние узлы динамичны – они могут отклоняться в пределах нескольких миллиметров по длине стропилины, зато конёк со всеми его стыками фиксируется жёстко.

Дополнительное усиление выполняют при помощи ригельного стыка. Динамичное соединение стропилин даёт им небольшую степень свободы. Иначе говоря, жёстко запиливается и стыкуется лишь верхний, а не нижний, торец стропилин. Такая возможность даст лучше утеплить крышу мансардного типа, снизить давление на мауэрлатный брус.

Запил верхнего торца используется в основном для деревянных домов – для кирпично-монолитных и композитно-блочных стен, включая постройки из экспериментальных материалов, мауэрлатный брус делается цельным, однородным по всей длине.

Как увеличить длину стропил

Приступая к строительству крыши, многие интересуются, как удлинить стропила. Для этого между собой обычно соединяют короткие элементы конструкции: , брусья и прочее – это показано на фото. Добиться жесткости на изгиб в местах, где стыкуют стропила, получается редко – обычно там присутствуют пластинчатые шарниры. Для того, чтобы решить данную проблему, стык делают там, где возможности изгиба приближаются к нулю.

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов

Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Способы, как срастить стропила:

• соединением встык;
• косым прирубом;
• соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют. С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать не обязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Составные стропила

Составная балка представляет собой систему из спаренного участка и одинарного. В нижней части пролета используется спаренная доска. При этом соединение делается на деревянные вкладыши (бобышки). Толщина бобышек принимается равной толщине одинарной ноги в верхней части. Расстояние между соседними вкладышами не превышает 7h.

Нижние элементы соединяются между собой в местах установки бобышек. Для фиксации используют гвозди, саморезы, болты или шпильки.

Крепление нижней и верхней части конструкции осуществляют внахлест. Одинарная нога входит между спаренных. Величина нахлеста должна быть не меньше 1 метра. Чтобы закрепить узел используют те же приспособления, что и при соединении нижней части балки.

Составные ноги не отличаются такой надежностью и жесткостью, как спаренные. Но их преимущество — экономия материала. Такой способ можно использовать для стропил, но не рекомендуется при изготовлении накосных диагональных элементов.

Чтобы избежать соединения стропил по длине, можно использовать клееную древесину. На заводе изготавливают балки для больших пролетов до 12 м. Но такой материал стоит ощутимо дороже, поэтому сращивание балок используют в целях экономии.

Вначале о материале для стропил

Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.

Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:

• Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
• Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
• еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.

Методов как соединить  стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.

Способы соединения для наращивания длины

Стропила, длина которых больше обычных шести метров, изготавливают под заказ производственным способом.

Однако в таком случае вместе с длиной увеличивается и толщина бруса, что не всегда оправдано: ведь появление лишнего веса в конструкции крыши нежелательно, да и цена таких стропил будет вдвое выше.

Поэтому чаще всего строители прибегают к сращиванию стропил.

Стыкование брусьев не обеспечивает достаточную жесткость на изгиб, и потому место соединения двух элементов должно располагаться как можно ближе к опоре – на расстоянии, не превышающем 15 процентов длины всего основного прогона.

Удлинение стропильных ног из бруса осуществляют тремя основными способами.

Встык

Торцы сращиваемых брусьев должны быть обрезаны строго под углом в 90 градусов, чтобы не допустить прогиба в месте соединения.

С обеих сторон место стыкования закрепляют накладками из пиломатериала. Накладки в свою очередь фиксируют гвоздями.

Широко распространено также соединение с помощью стальной зубчатой пластины.

В случае применения металлических элементов не следует забывать об антикоррозионном покрытии – чтобы не допустить загнивания древесины и не уменьшить надежность всей стропильной системы.

Соединение методом косого прируба

Концы элементов, которые будут стыковаться, распиливают особым способом – под углом в 45 градусов.

Стыкующиеся брусья должны быть плотно подогнаны, нужно добиться максимально ровных соединяемых поверхностей при помощи зачистки наждаком.

Посередине соединения проделывают сквозное отверстие под болт 12 или 14 мм, которым фиксируется стыковка.

Внахлест

Это самый простой в исполнении способ, соединение выходит жестким, надежным. Один стропильный брус накладывается на другой так, чтобы перехлест был не менее 100 см.

Как при этом обрезаны края стропил – значения не имеет.

Фиксируется соединение двумя методами:

• с помощью гвоздей. Чтобы не расколоть стропила, гвозди вбивают с чередованием – в шахматном порядке;
• с помощью шпилек. В заблаговременно подготовленные отверстия вставляются шпильки, закрепляемые шайбами и гайками. Такой вариант считается более надежным.

Составные и спаренные доски, усиление стропил

Если чердак планируется сделать холодным, целесообразнее использовать стропильную систему из досок.

Их преимущества – легкость в сравнении с брусьями и более низкая цена при не меньшей прочности.

Чтобы получить составное стропило, две одинаковые доски устанавливают на ребро, а между ними вкладывают третью.

Все деревянные элементы должны быть равными по ширине, длина третьей доски варьируется в зависимости от необходимого размера стропила.

Образовавшийся просвет заполняют обрезками, а закрепляют всю конструкцию гвоздями, вбивая их в шахматном порядке.

Соединенные таким образом стропила запрещается использовать в качестве диагональных.

Более надежными являются спаренные стропила: доски соединяются сразу и встык, и внахлест.

Для наращивания ширины, усиления стропил используют дополнительные доски, добиваясь оптимального соотношения длины и ширины в соответствии с расчетной нагрузкой.

Устройство свеса

Кровельный свес защищает стены от дождя и снега и отводит воду с крыши. Его стандартный размер – 40 см.

Если стропильная нога не выступает за стену здания на необходимую длину, ее наращивают, прибивая доску – так называемую «кобылку». «Кобылка» может быть легче и уже основного бруса.

Крепежные детали и сборные стропила

Дополнительно каждое соединение укрепляется металлическими пластинами, скобами или уголками.

Отверстия для креплений делают, следуя такому правилу: диаметр сверла должен быть на 1 мм меньше, чем диаметр болта.

Металлические игольчатые пластины позволяют существенно облегчить строительство крыши, они просто монтируются и надежно скрепляют элементы стропильной системы.

В последнее время заводским способом выпускают сборные стропила, подготовленные к монтажу. Транспортировка таких элементов очень удобна.

Уже на месте строительства с помощью игольчатых пластин из нескольких деталей получают стропильные ноги необходимых параметров.

Сборные элементы могут быть выполнены не только из дерева, но и из металла.

Все работы по возведению стропильной системы, формированию узлов и наращиванию стропил нужно выполнять тщательно, так как ремонт и замена стропил – сложный процесс, требующий серьезных трудозатрат и материальных вложений.

Если строго придерживаться технологии, всех правил и рекомендаций, то крыша получится надежной и прочной.

Немного о скрепляющих элементах

Для пущей надежности стыковочные узлы дополнительно укрепляют болтами, металлическими уголками, пластинами, скобами. Размеры крепежа определяются, исходя из толщины стропила. Стальные детали с уже имеющимися отверстиями крепят шурупами или саморезами, при покупке которых не стоит экономить. Лучше купить качественные (заводские) изделия гарантированной прочности, так как перекаленные дешевые саморезы легко лопаются уже при ввинчивании. Стоит помнить, что гвозди имеют пластичность. Если гвоздь гнется и растягивается, то саморез при давлении сразу ломается. Сегодня большим спросом пользуются ершеные гвозди.

Для болтов в деталях соединения высверливаются отверстия. Размер сверла выбирается на 1 мм меньше болтового сечения.

Какой способ наращивания стропил выбрать, зависит от нагрузок и деформации, которую будет испытывать конкретная стропильная конструкция. Например, косой стык вполдерева применяют для соединений на сжатие, но не на растягивание и изгиб.

Соединение встык

Этот вариант считают самым быстрым. Но при выполнении работ не стоит торопиться. Важная задача в этом случае — отрезать концы досок в месте стыка под идеальным прямым углом. В противном случае велика вероятность смещений и подвижек в процессе эксплуатации.

Торцы соединяют друг с другом. После этого делают накладку с двух сторон из древесины или металла. Пластина из металла должна иметь специальные отверстия для крепежа (гвозди или саморезы). Деревянный элемент фиксируют четырьмя способами:

• на гвозди;
• на саморезы;
• на болты;
• на шпильки.

Элементы крепежа располагают в шахматном порядке. Саморезы и гвозди использовать не рекомендуют. Их нужно больше, чем болтов или шпилек, что существенно ослабляет сечение.

Профессиональные строители при выполнении работ обычно предпочитают шпильки, поскольку этот вариант удобнее. Шпилькой скрепляют стропило и две накладки насквозь. При закручивании гаек предусматривают шайбу. Она предотвращает втапливание крепежа в дерево.

Создание карнизных свесов

Карнизный свет – это очень важный элемент любой кровли, однако он выполняется после того, как завершается монтаж стропил. Для получения свеса потребуется нарастить стропильную ногу за счет использования доски (кобылки). Для того чтобы карнизный свес отводил талую и дождевую воду от дома и предохранял стены от намокания потребуется вылет не менее 40 см, а лучшим вариантом будет более чем полуметровая его длина. Кобылка – это доска, которая может быть даже тоньше, чем стропильная нога. Она фиксируется с небольшим просветом на гвозди, а выступающие с другой стороны их концы лучше загнуть.

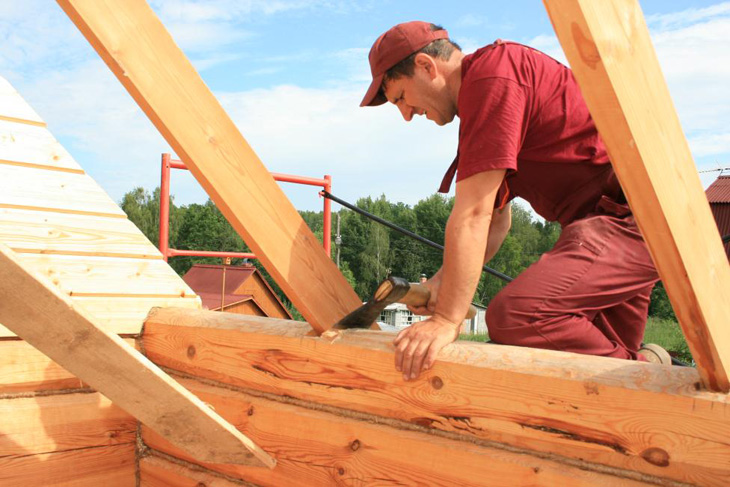

Пример крепления стропил к стене дома

Стропильные ноги, которые фиксировались на гвозди, после завершения всех работ можно переводить уже не на временное, а на постоянное крепление. Для этого подойдет так называемая шинка, представляющая собой полосу из металла. Ей можно обернуть брус, а концы закрепить шурупами или гвоздями. Такое крепление поможет сохранить крышу на месте даже в том случае, когда ветер будет очень сильным.

Тот, кто знает, как установить стропила правильно, может порекомендовать и другой метод. Это проволока, зафиксированная с внутренней стороны стен. Обычно для таких целей применяется стальная проволока 4..6 мм диаметром, привязываемая к металлическим ершам, забитым в стену.

Порядок выполнения жесткого соединения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

При креплении с врубками в первую очередь необходимо подготовить врубки на каждой отдельной стропилине
. Высота подобной выемки должна быть не более 1/3 высоты бруса. Каждую стропилину надо упереть в мауэрлат подготовленными выемками и закрепить с помощью двух гвоздей, забитых по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только уже вертикально. Такой метод получил наиболее широкое распространение и традиционно используется при обустройстве кровельных систем любого уровня сложности.

В соответствии со вторым способом фиксации стропилин к мауэрлату (метод нашивки) нужно предварительно подготовить дополнительные бруски длиной 1 м
. Они будут подшиваться к стропилинам, и непосредственно деревянные брусья будут упираться в поверхность мауэрлата. Бруски фиксируются с помощью рассмотренных ранее уголков.

Если один конец стропилины фиксируется с применением метода жесткого сочленения, второй конец должен быть закреплен «скользяще». Свойства древесины таковы, что она имеет склонность менять свой объем в зависимости от погодных явлений. И в том случае, если оба конца бруса будут закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны

Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

Соединение косым прирубом

Вариант позволяет добиться надежной фиксации. Это особенно актуально при наращивании накосных ног. Сложность заключается в том, что концы балок подпиливают под углом.

Крепление делают на один болт или шпильку. В середине стыка просверливают сквозное отверстие для болта. Его диаметр должен точно совпадать с диаметром крепежа или быть на 1 мм меньше. Чаще всего используются детали с размером сечения 12 или 14 мм. Если отверстие будет слишком большим, возникает вероятность прогиба.

Как и в предыдущем случае при закручивании гаек используют шайбы. Ширина стыка принимается 2h, где h — высота сечения балки. При спиливании угла на доске или брусе, нужно предусмотреть вертикальные участки сверху и снизу, высота которых равна 0,15h.
