Изготавливаем споттер самостоятельно

Корпус и комплектующие

При создании самодельного прибора, производится подбор корпуса. В качестве основания прибора выступает диэлектрическая плитка. Детали из других материалов для этой цели не используются. Габариты основания выбираются произвольно. Необходимо учитывать, чтобы на него можно было поместить все используемые комплектующие. При этом они должны быть размещены так, чтобы при монтаже и в случае необходимости к ним был обеспечен свободный доступ.

Подходящий вариант для выполнения функций корпуса – старый сварочный аппарат. Также в качестве корпуса используется микроволновая печь. Крепление компонентов зависит от того, каким планируется сделать прибор: стационарным или переносным. При выборе второго варианта, комплектующие распределяются равномерно, и монтируются при помощи крепежных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Учитывая вес оборудования, под основанием следует установить колеса. Благодаря этому устройство не потребуется поднимать при перемещении.

Список дополнительных комплектующих состоит из:

• пистолета – рабочий механизм прибора;
• сварочных кабелей – в количестве двух штук;
• инопуллера – прибор, известный также под названием «обратный молоток».

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Иллюстрация	Описание действия
	Деформированный участок детали автомобиля сначала зачищается до проявления поверхности металла.
	Перед началом работ не забудьте подключить заземлительный контакт.
	Далее с помощью простых приспособлений выравниваем глубокие выбоины.
	Делаем «слепок» здоровой стороны автомобиля.
	С помощью обратного молотка подготавливаем поверхность для работы споттера.
	Сваркой крепим специальные крючки. Производится захват крепёжного элемента гребёнкой для споттера, собранного своими руками, и постепенное вытягивание деформированного участка поверхности металла.
	Споттером обрабатывается поверхность, навариваются небольшие заклёпки, которые потом зачищаются. Таким образом обеспечивается дополнительная жёсткость металла.

Техника безопасности работы с самодельным споттером:

Профилактический осмотр и очистка всех деталей.
Правильная изоляция проводов массы

Их длина не должна превышать 2,5 м.
Важно зачистить деформированную поверхность перед началом работ.
Обязательно заземлить устройство.. Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей

В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

Watch this video on YouTube

Электрическая схема самодельного споттера

Схема заключает в себе следующие элементы:

• трансформатор от МВП (2 шт.), обеспечивает электропитание и регулирование прибора;
• диодные мосты;
• тиристор;
• переменный резистор.

Все элементы, введенные в схему, создают необходимые условия для формирования и передачи электроимпульса на электрод приспособления.

Изготовление трансформатора

Мастера, опытные в «самоделках», советуют «взять в дело» не менее двух трансформаторов из СВЧ-печки для гарантированного получения силы электрического тока, удовлетворяющей сварочный процесс.

Как изготовить трансформатор:

Очень осторожно и бережно удалите вторичную обмотку, она всегда сгорает в первую очередь.
Намотайте новую (2–2,5 витка), воспользовавшись проводом сечением не меньше, чем 50 мм.
Как сделать сварочное устройство с помощью двух трансформаторов, показано в видео:

Эти меры придадут устойчивости, предотвратят короткое замыкание или поражение током.

Кроме кожуха вам понадобятся:

• Электрокабели для соединения сварочного элемента с электродами.
• Ручка для фиксации электрода.
• Приспособления, выравнивающие лунки на кузове дисками: пуллер, инопуллер, обратный молоток.

Как рассчитать площадь сечения кабеля

Используя величину силы электрического потока, можно провести расчет сечения электропровода. Каждые десять ампер силы тока требуют 1 мм квадратный провода. Также имеет значение длина провода, которая должна быть наименьшей, для предотвращения утечки тока.

Мастерим пистолеты своими руками

Изготовление самодельного, но безопасного держателя требует наличия следующих запчастей:

1. Специального листа-основы (например, гетинакса, текстолита) для выточки удобных для руки выкроек, по форме напоминающих пистолет.
2. Кнопки выключения, включения. Часто ее делают из тумблера старой дрели, электрочайника и других сломанных электроприборов.
3. Электродной опоры.
4. Электрод легко изготовить, применив медный, бронзовый прутик или трубку с круглым сечением, которую соединяют с кабелем.
5. На электроде с рабочей стороны сделайте выточку для приварочной шайбы.
6. При использовании трубки расплющите рабочий край, после чего сделайте разрез.

При сборке самодельного инопуллера можно использовать монтажный пистолет, слегка дополнив механизм, также отлично подойдет старая ручка для сварки. Как сделать пуллер из подручных средств — смотрите пример в видеоролике:

Применив данную подборку советов, создать споттер своими руками не так уж и сложно. Главное — вооружиться необходимыми знаниями, инструментами и материалами. Такая модель обойдется в разы дешевле, вы можете экспериментировать с техническими характеристиками. Но не забывайте о правилах техники безопасности, работая с электрическими устройствами.

Функции и свойства производственного споттера

Поставленный на производственный поток инструмент обладает множеством положительных функций:

• присоединение ремонтных шайб сварочным аппаратом;

• точечная сварка, осуществляемая посредством металлического электрода, необходимая для вытягивания металла панели;
• осуществление прогрева углеродным электродом металлической детали с его дальнейшим охлаждением;
• конструкция споттера делает его простым и очень удобным в эксплуатации;
• этот инструмент имеет два режима сварки: режим постоянного включения, требующий применения углеродного электрода, и режим с кратковременным включением, регулируемый по времени, в процессе которого осуществляется приваривание шайб и металлического электрода;
• имеется принудительная система охлаждения и термостат, который отключает сварочный аппарат в случае его перегрева, а также автоматически включает его, когда необходимая температура сварки достигнет нужного значения.

Это сварочное устройство имеет следующие характеристики:

• для нормального функционирования необходимо напряжение в 220 В;
• предельная мощность составляет 10 кВт;
• напряжение вторичной обмотки аппарата для сварки – 7,8 – 9 В;
• таймер;
• тяговое усилие для иглы – больше 100 кг;
• частота переменного тока – 50 – 60 Гц;
• пределы установки времени – 0 – 1,2 секунды;
• тяговое усилие для шайбы – больше 100 кг;
• вес – 32 кг;
• максимальный рабочий ток – 1300 А.

Расчет и изготовление сварочного трансформатора

Принцип расчета агрегата отличается специфичностью, поскольку часто стандартная методика и схема не подходит. В процессе изготовления, размеры комплектующих должны подстраиваться под материалы, которые имеются – чаще под магнитопровод.

Сердечник различается по типу обмотки:

• Дисковый. Между первичной и вторичной обмоткой расстояние бывает удаленное. Значительное количество магнитного потока первичной обмотки свободно от вторичной. Характеризуется сильным электромагнитным излучением.
• Цилиндрический. Одна обмотка наматывается поверх другой. Происходит сцепление магнитного потока витков первичной обмотки со вторичной, поскольку между ними незначительное расстояние. Такой агрегат отличается жёсткой характеристикой.

Также сердечник трансформатора делится по форме на следующие разновидности: броневой, стержневой, тороидальный.

Броневой

Имеет Ш-образную форму, с наличием на центральном стержне обмоток. Броневой тип сложнее в использовании. Если изготавливается оборудование идентичное промышленным вариантам, рассчитать схему можно будет по стандартной методике.

Стержневой

По форме напоминает букву П. Отличается более высоким КПД. Возможна большая плотность токов в обмотках. Поэтому агрегат часто бывает стержневого тика.

Тороидальный

Обладает наилучшими характеристиками. Имеет форму кольца с прямоугольным сечением. Сердечник оснащается двумя или несколькими обмотками, которые наматываются непосредственно на него. Имеет небольшой размер и малый вес. Отличается удобством установки и подключения.

Усадка растянутого металла

Рас­тя­ну­тый металл, после устра­не­ния дефор­ма­ции, будет зна­чи­тель­но выше осталь­ной поверх­но­сти, а так­же будет ослаб­лен и неста­би­лен. Его нель­зя про­сту­чать молот­ком и опу­стить ниже, так как для него нет места. Он либо уйдёт цели­ком в про­ти­во­по­лож­ную сто­ро­ну, либо сно­ва обрат­но (хло­пун).

Если дефор­ма­ция была устра­не­на в пра­виль­ном поряд­ке, пра­виль­ны­ми инстру­мен­та­ми и с пра­виль­ным уси­ли­ем, то рас­тя­ну­тый металл может быть толь­ко в зоне пря­мо­го повре­жде­ния. Если же дефор­ма­ция выправ­ля­лась без пред­ва­ри­тель­но­го ана­ли­за, гру­бы­ми уда­ра­ми молот­ка, то рас­тя­ну­тый металл будет по всей ремонт­ной обла­сти. Тако­му метал­лу нуж­но вер­нуть нор­маль­ную тол­щи­ну усад­кой. Для воз­вра­ще­ния метал­ла в пер­во­на­чаль­ную фор­му его нуж­но «собрать».

Усад­ка метал­ла нагре­вом явля­ет­ся доста­точ­но про­стым про­цес­сом, но тре­бу­ет осто­рож­но­сти. Нуж­но опре­де­лить самую высо­кую точ­ку рас­тя­ну­то­го метал­ла и нагреть её при помо­щи инстру­мен­та, кото­рый Вы исполь­зу­е­те для усад­ки. Далее нуж­но поме­стить под­держ­ку под нагре­тую область и уда­рить молот­ком несколь­ко раз, пока металл горя­чий.

Так, металл вокруг уса­жи­ва­ет­ся в это нагре­тое пят­но и ста­но­вит­ся тол­ще и мень­ше по пло­ща­ди. Потом нуж­но охла­дить это место мок­рой тряп­кой или губ­кой. Таким же спо­со­бом мож­но уса­дить осталь­ные обла­сти с рас­тя­ну­тым метал­лом. Нуж­но быть осто­рож­ным и не пере­бор­щить. Ина­че металл дефор­ми­ру­ет­ся и дефор­ми­ру­ет при­ле­га­ю­щую область.

После­до­ва­тель­ность усад­ки обшир­ной зоны рас­тя­ну­то­го метал­ла

Незна­чи­тель­ная рас­тя­ну­тость метал­ла может устра­нять­ся без про­сту­ки­ва­ния. При нагре­ве рас­тя­ну­тый металл сокра­ща­ет­ся, про­ис­хо­дит его усад­ка. Нагре­тый металл сна­ча­ла воз­вы­ша­ет­ся над общим уров­нем пане­ли. После нагре­ва и охла­жде­ния, рас­тя­ну­тый металл при­об­ре­та­ет пер­во­на­чаль­ный про­филь, либо ста­но­вит­ся немно­го ниже обще­го уров­ня плос­ко­сти пане­ли. Так­же може­те про­чи­тать ста­тью “Как убрать хло­пун на метал­ле”, где подроб­но рас­смат­ри­ва­ет­ся тема рас­тя­ну­то­го метал­ла.

Пра­ви­ла при усад­ке нагре­вом:

• Обрат­ная сто­ро­на нагре­ва­е­мой пане­ли долж­на быть очи­ще­на от шумо­изо­ля­ци­он­но­го мате­ри­а­ла.
• при усад­ке нуж­но при­ме­нять под­держ­ку, име­ю­щую мень­шую выпук­лость, чем рас­тя­ну­тая область метал­ла.
• Обыч­но исполь­зу­ет­ся аце­ти­ле­но­вая горел­ка с насад­кой, соот­вет­ству­ю­щей тол­щине оса­жи­ва­е­мо­го метал­ла, но может так­же при­ме­нять­ся нагрев полу­ав­то­ма­ти­че­ской свар­кой, спе­ци­аль­ным уголь­ным элек­тро­дом, а так­же спе­ци­аль­ной насад­кой и  режи­мом спот­те­ра.
• Аце­ти­ле­но­вой горел­кой нуж­но нагре­вать до ярко крас­но­го цве­та, дер­жа её пер­пен­ди­ку­ляр­но поверх­но­сти.
• Нико­гда не осту­жай­те металл, нагре­тый до крас­но­го цве­та. Подо­жди­те, когда он немно­го сам охла­дит­ся и ста­нет чёр­ным.
• Нико­гда не нагре­вай­те область боль­ше, чем може­те оса­дить молот­ком за один раз. Горел­кой нагре­ва­ет­ся пло­щадь от 10 до 25 мм.
• Во вре­мя нагре­ва нуж­но делать кру­го­вые дви­же­ния горел­кой, по спи­ра­ли, от пери­фе­рии к цен­тру.
• Не пытай­тесь сде­лать усад­ку рас­тя­ну­то­го метал­ла, пока не выпра­ви­те его на чер­но­вую.
• Не нагре­вай­те для усад­ки вмя­ти­ну.
• Если рас­тя­ну­тый металл име­ет неболь­шую область, то и нагре­вай­те малень­кое пят­но для усад­ки.
• Мож­но делать усад­ку рас­тя­ну­то­го метал­ла и без его после­ду­ю­ще­го охла­жде­ния мок­рой тряп­кой. Охла­жде­ние лишь уско­ря­ет про­цесс.
• После усад­ки, может потре­бо­вать­ся допол­ни­тель­ное вырав­ни­ва­ние метал­ла.

Как переделать готовый сварочный трансформатор

Часто споттер изготавливают из инверторного сварочного оборудования, внутри которого уже имеется необходимая «начинка». Сила напряжения также соответствует нужному значению. Понадобится только замена вторичной обмотки. Делают из одного-двух витков. Применяется самый толстый провод или медная шина.

Если необходимо повысить силу тока, то осуществляют перемотку агрегата самостоятельно. Процесс отличается трудоемкостью. Для перемотки выбирают провод, изготовленный из меди или алюминия.

Затем в цепи первичной обмотки устанавливают реле (замыкатель), которое управляется клавишей «Пуск». Остается подсоединить пистолет, готовый или собранный самостоятельно.

Внимание. При наличии во вторичной обмотке дополнительного места, новую можно поместить поверх имеющейся, без удаления

Такой вариант применяется для дуговой сварки.

Для соблюдения мер безопасности, изолируют первичную и вторичную обмотки друг от друга. Для этого используется бумага из нескольких слоев, которую пропитывают парафином или лакоткань.

Помимо аппарата, потребуется модификация системы управления разрядом.

Сборка самодельного споттера и его инструментов

Мало подобрать необходимые блоки и узлы, чтобы самостоятельно сделать споттер из старой микроволновки. Нужно все это тщательно собрать, сделать из россыпи деталей законченную конструкцию, которую не только было бы приятно держать в руках, но и чтобы с аппаратом было удобно работать.

Корпус самодельного споттера

Корпус для споттера своими руками

Прежде всего необходимо позаботиться о корпусе, в который будут помещены вся силовая часть и электрическая схема самодельного споттера. Можно использовать корпус старой СВЧ-печи, но можно сделать самодельный корпус. Корпус должен обеспечить надежную защиту всех элементов схемы от механических повреждений, от пыли, для него следует продумать систему вентиляции и охлаждения. Для удобства транспортировки у него должны иметься ручки для переноски.

В нижней части корпуса устанавливается толстая (до десяти миллиметров) плата из диэлектрического материала – гетинакса, тестолита, авиационной фанеры. На этой плате монтируются все детали аппарата. Трансформаторы желательно установить по центру платы, чтобы вес аппарата был сбалансирован

Это особенно важно, если корпус самодельного аппарата будет установлен на колесики. В стенках корпуса проделываются отверстия для вывода силовых кабелей

Держатель электродов

Держатель электродов обычно выполняют из того же материала, из которого выполнена монтажная плата в корпусе. Выпиливаются три одинаковые заготовки нужной формы. Средняя заготовка предназначена для крепления кнопки включения, кабеля, кронштейна, фиксирующего электрод. В заготовке делаются соответствующие пазы и пропилы. После этого в подготовленные места устанавливается кнопка, кронштейн, кабели, все три заготовки складываются и скрепляются винтами.

Для винтов и гаек рассверливаются отверстия, с расчетом, что головки винтов и гайки будут спрятаны в теле ручки держателя. После сборки держатель тщательно шлифуется, все острые углы скругляются. Держатель готов к работе. Опытные мастера советуют делать держатель из корпуса клеящего пистолета.

Держатель электродов для самодельного споттера

Электроды

Для изготовления электрода обычно используется медный пруток круглого сечения или бронзовая трубка, которая очень удобна для того, чтобы внутри нее были протянуты токоведущие проводники. Рабочая часть вставляется с торца, поэтому там делается паз, в который можно вставлять привариваемую шайбу. Трубку предварительно расплющить.

Споттер, сделанный своими руками, в работе

Обратный молоток

Обратный молоток (инопуллер) каждый мастер делает так, как ему удобно. Одно непременное условие для всех конструкций – прочное соединение силового кабеля с наконечником инопуллера, что должно обеспечить минимальное сопротивление в токопроводящих соединениях. Рукоятку можно сделать в виде пистолета, шток движения ударного элемента не должен быть большой длины. Ударный элемент должен перемещаться свободно.

Пистолет споттера в сборе с обратным молотком

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Watch this video on YouTube

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой

Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем

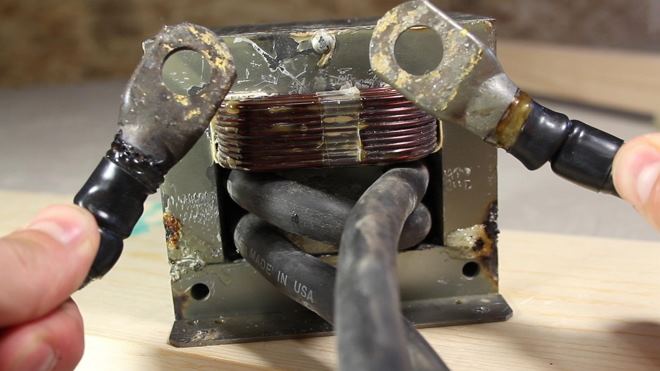

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

• стандартный аккумулятор на 12 В;
• втягивающее реле, можно от стартера машины;
• кнопка включения/отключения;
• провода с клеммами,
• держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Аппаратура для точечной сварки с помощью споттера

Сварочный трансформатор под споттер, предназначенный для точечных работ, несколько отличается от классической конструкции. Если в дуговой сварке соединение происходит с помощью разогрева места соприкосновения деталей электрической дугой, то в точечной контактной сварке оно разогревается за счет выделения тепла при сопротивлении электрод-металл. Если режим был выбран неправильно, может произойти залипание электрода, случится короткое замыкание и аппарат придет в негодность.

Споттеры для точечной сварки должны быть ограничены временем сваривания детали, которое должно составлять до секунды. Кроме того, они должны быть сделаны своими руками из расчета на большой ток и малое напряжение.

Трансформатор при этом должен быть в состоянии подавать больше тока для хорошего прогрева сварочной зоны.

Споттер из сварочного аппарата можно сделать с минимальными затратами в плане материалов и времени, и все это в домашних условиях своими руками. Например, если для обычного сварочного аппарата требуется напряжение холостого хода от 70 В, то для точечной сварки достаточно максимум 6 В. Нужно будет сделать новую обмотку или передать своими руками старую. Шину же можно применять для намотки низковольтной обмотки.

Типы трансформаторов

Трансформаторы бывают нескольких типов:

• ш-образные;
• тороидальные;
• стержневые.

Тороидальные трансформаторы имеют минимум веса, но и большую трудоемкость. В зависимости от тока сварки определяется сечение провода. Для точечной контактной сварки нужен ток как минимум в 1000 А. Если плотность тока составит 8 А на квадратный мм, то площадь сечения провода должна быть как минимум 120 квадратных мм. Шина такого сечения сложна в плане применения, поэтому, если аппарат вы не планируете использовать долго, его можно сократить, но максимум до 80 квадратных мм.

Сечение можно получить, сложив несколько шин вместе с меньшим сечением. Чтобы работы было проще выполнять своими руками, сложенные провода обмотайте изоляцией. Количество витков зависит от способа наматывания пробной обмотки. Как правило, нужно до 10 витков.

Затем трансформатор включают в сеть и измеряют напряжение первой обмотки. Полученное значение поделите на количество витков, и вы будете знать, сколько витков провода потребуется для получения напряжения в 1 В. Поскольку нам нужно 6 В, то умножаем число на 6 и получаем нужное значение. А количество провода для выполнения своими руками обмотки можно высчитывать, зная такие показатели, как:

• количество витков;
• длину выводов;
• диаметр обмотки.

Если у вас не получается вместить обмотку, то уберите старую, лучше всего это делать, не разбирая сердечник. При работе старайтесь не навредить старой обмотке. Ее размещение зависит от типа сердечника. Если трансформатор броневой или тороидальный, то проблемы встречаются редко, а вот размещение на стержневом варианте вызывает трудности. Так, обмотка может быть намотана на один стержень, но так лучше не делать, чтобы не испортить трансформатор. Лучше ее поделить надвое и намотать по отдельности на каждый стержень.

Соединение обмоток для споттера

Обмотки соединяются последовательно, чтобы в итоге мы получили удвоенное напряжение каждой из них. То есть, обе должны выдавать по 3 В. Также их можно соединять и параллельно, и напряжение останется прежним, а допустимый ток увеличиться. Такой способ соединения более приемлем, поскольку так решается вопрос большого сечения шины. Своими руками при обмотке нужно выбирать тонкие шины, а полученная площадь сечения должна быть равна сумме отдельных обмоток.

Чтобы определить нужные концы для обмоток, возьмите вольтметр и сначала измерьте напряжение на одной из них. Поток к концу подключите вторую и опять измерьте напряжение. Если оно увеличилось, то конец первой обмотки соединился с началом следующей. А начала обоих обмоток нужно отметить витком изоленты.

Нулевые отметки вольтметра указывают на соединение обмоток одноименными концами, при последовательном соединении одна пара разноименных концов соединяется, а выходное напряжение со свободных снимается. Параллельное соединение подразумевает сближение одинаковых концов двух обмоток, выводы в конце должны быть обжаты специальными наконечниками.

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах. Сначала поговорим о блоке питания.

Схема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

Схема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как собрать из трансформатора — 6 нюансов

В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.

Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты

Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков.

Вторичная обмотка

Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток

Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах

От них также нужно избавиться.

Магнитопровод на сварке

Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.

После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.

Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.

Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.

Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.

Споттер своими руками на основе инверторов

Споттер из сварочного аппарата наиболее распространен среди самодельных приборов, несмотря на то, что есть и другие схемы их сборки. Так, споттеры своими руками можно собрать и не из сварочных аппаратов, но они будут менее мощными.

Споттер является ответвлением контактной сварки, однако, в отличие от нее, конструкция споттера исключает наличие клещей, именно поэтому этот аппарат можно считать аналогом электродугового сварочного аппарата, где напряжение пропускается через автомобильный корпус. Один контакт присоединен к кузову, а в качестве второго контакта выступает шток и насадка.

Ниже предлагаем вам ознакомиться с самой простой схемой споттера на основе сварочного аппарата, которую при желании вы можете и доработать.

Схема инверторного споттера

Споттер, собранный своими руками из сварочного аппарата, включает в себя два ключевых элемента:

• сварочный инвертор;
• тиристорное реле.

Для самостоятельно сборки данного аппарата вам будут нужны:

• тиристор на 200 вольт;
• трансформатор, понижающий на 12 вольт для кнопочного управления реле;
• реле на 30 ампер;
• мост диодный;
• контактная группа (220 вольт);
• кнопка управления.

Посредством диодного моста трансформатор подключают к сети, а к мосту, при этом должен быть подключен тиристор электронного реле. Трансформатор предназначен для запитки управляющей ветки тиристорной цепи.

Схема работы споттера выглядит следующим образом:

• при нажатии кнопки S3 включается разрядка конденсатора С1, и на какое-то время включаются резистор R1 и тиристор V9;
• далее подается переменное напряжение на первичную трансформаторную обмотку с помощью диодов Д232;
• происходит процедура сваривания деталей и электрода;
• при разрядке конденсатора С1 тиристор закрывается, а обмотка силового трансформатора обесточивается;
• при таком положении дел сварочный процесс подходит к концу, а конденсатор С1 продолжает заряжаться от трансформатора Т1 для последующих работ.

Помните, что диодный мост и тиристор могут быть заменены симисторами. Самодельные споттеры должны быть тщательно продуманы с конструктивной точки зрения. Он должен корректно работать независимо от габаритов и вложенных средств.

Материалы

Железа для споттера нужно выделять в объеме от 35 до 40 квадратных сантиметров. На тиристоре перегревов не бывает, они бывают лишь на участках, которые расположены после кабеля. Также сильно греется шток из черного металла диаметром на 16 мм. Желательно, чтобы он был сделан из латуни.

Что касается кабеля для споттера, то нужно выбирать с площадью сечения порядка 70 квадратных миллиметров, а для массы и молотка будет достаточно его длины 1,7 и 2,1 м соответственно. Также потребуется предусмотреть импульсное управление на тиристоре ТЧ-40.

Сначала вторичная трансформаторная обмотка наматывается с применением медной шины размером 6,5 на 4 в третьей обмотке. Также ее можно заменить на алюминиевую. Потом на вторичную обмотку нужно добавить еще две. Окончательный вариант аппарата состоит их алюминиевой трансформаторной обмотки на 250 квадратных миллиметров, что равно 5 обмоткам по шесть витков.

Уделяйте пристальное внимание внешнему виду обратного молотка, в роли которого выступает электрод. Чаще всего рукоять делают на основе клеевого пистолета, а рабочий кабель имеет термоизоляционный слой и коммутирующий провод

Также помните, что при нагреве слой термоизоляции начинает стягиваться.

Ключевые функции и технические характеристики споттера

Независимо от рода устройства: заводская (используется в промышленности) или самодельная конструкция, у них одинаковые функции:

• сваривание элементов корпуса с использованием ремонтных шайб;
• точечная сварка электродом из металла. Штырь подбирается прочный, чтобы с его помощью удалось вытянуть корпус;
• способность нагревать детали корпуса посредством электрода углеродного типа и резко охлаждать основу. Подобная функция способствует созданию осадки металла;
• за счёт двух режимов работы улучшается эффективность и простота применения устройства. При активации первого режима наступает стабильная работа, он предназначен для использования с углеродным электродом. Второй режим подразумевает непродолжительное включение, время активности выставляется вручную. Используется вместе с железным электродом, нередко применяется для установки шайб;

Споттеры для точечной сварки должны быть ограничены временем сваривания детали

В аппарат встроена охладительная система и термостат для деактивации в случае сильного нагрева. Отключение и включение выполняется автоматически при достижении установленных отметок.

Базовые характеристики споттеров:

• напряжение в сети питания для правильной работы установки – 220 В (иногда 380 В);
• частота переменного тока – от 50 до 60 Гц;
• предельная мощность аппарата – 10 кВт;
• сила тока в режиме максимальной нагрузки – 1300 А;
• напряжение во 2-м слое обмотки сварочной установки – 8-9В;
• диапазон времени активности – от 0 до 1,2 с;
• 2 режима работы: с включением таймера (для сварки по точкам) и непрерывная работа в стандартном режиме и темперировании;
• производительность при установке режима точечной сварки при соотношении с предельной мощностью на выходе – 15%;
• производительность в случае использования угольной сварки в отношении к максимальной мощности на выходе – 75%;
• усилие на разрыв иглы – свыше 100 кг;
• тяговое усилие в отношении шайбы – свыше 100 кг;
• габариты конструкции – 380х290х840 мм;
• масса – 32 кг.
