Рекомендации по установке солнечных водонагревателей.

Количество тепловой энергии, которую вырабатывает солнечный водонагреватель зависит от многих факторов: от угла наклона относительно горизонтали и от ориентации установки к сторонам света (азимут).

Угол наклона — это угол между горизонталью и солнечной батареей. При установке на крыше угол наклона задается скатом кровли. Небольшое количество энергии воспринимается панелью водонагревателя при расположении его плоскости под прямым углом к направлению инсоляции. Так как угол инсоляции зависит от времени суток и года, ориентацию плоскости водонагревателя следует выполнять в соответствии с высотой солнца в период поступления наибольшего количества солнечной энергии.

Рекомендованный угол наклона для европейских стран 50-60º. Азимут описывает отклонение плоскости водонагревателя от направления на юг. Если плоскость солнечного водонагревателя ориентирована на юг, то азимут = 0°. Чем меньше отклонение от направления на юг, тем лучше. В идеале, необходимо учитывать режим потребления горячей воды: если воды больше потребляется утром, то лучше ориентироваться на юго-восток и т.д.

Устанавливайте солнечный водонагреватель и определяйте его размеры таким образом, чтобы воздействие дающее тень соседних зданий, деревьев, линий электропередач и т.п. было незначительным.

Важной частью гелиоустановок есть поддерживающая конструкция в виде рамы. С ее помощью вы обеспечите правильный угол наклона, а также необходимую жесткость конструкции от порывов ветра и других неблагоприятных воздействий окружающей среды и природы

Распространение

Солнечные водонагреватели популярны на Мальте.

Современные израильские дома, оборудованные солнечными коллекторами.

Мировой лидер по производству и применению — Китай. В 2007 году в Китае солнечными водонагревателями пользовались около 40 миллионов семей общей численностью в 150 миллионов человек. К 2009 году суммарные площади установленных солнечных водонагревателей выросли до 140 млн м². Этого достаточно для снабжения горячей водой примерно 60 млн домохозяйств. К 2020 году 300 миллионов м² помещений в Китае будет оборудовано солнечными водонагревателями.

В 2010 году в Китае солнечные водонагреватели производили около 2800 компаний, из них 1200 компаний производили комплектующие. Общий объём рынка солнечных водонагревателей Китая составил в 2010 году 73,5 млрд юаней (примерно $11,5 млрд). Крупнейшие китайские производители: Sunrain Group, the Linuo Group, Himin Solar и Sangle Solar. Годовые продажи каждой компании из «Большой четвёрки» превышают 2 млрд юаней (примерно $313 млн).

Также очень широко применяется водонагреватели в Израиле, где примерно 85 % квартир оснащены данным оборудованием[источник не указан 1206 дней]. Это обусловлено законом, принятым в 1976 году[источник не указан 1206 дней] и обязывающим строить жильё со встроенными солнечными водонагревателями. Исключение составляют[источник не указан 1206 дней] высотные дома (более 9 этажей), где площадь крыши недостаточна для размещения солнечных коллекторов, достаточных для всех потребителей здания. Такое широкое применение солнечных водонагревателей экономит около 8 % всей электроэнергии, производимой в стране.

История создания первого солнечного водонагревателя

В далёком 1767 году впервые в Швейцарии был изобретён первый прибор для обогрева воды. Создал его обычный работник Орас Бнедикт де Соссюр. Хоть и при всей своей возможной мощности он не мог добиться большего эффекта, чем закипание воды, прибор стал пользоваться большим успехом и вскоре создатель стал хорошо зарабатывать на продаже водонагревателей от солнечной энергии. Спустя много лет, в 1953 году доктор Цви Тавор усовершенствовал прибор, созданный в 1767 году. Благодаря чему, получил огромную премию по тем временным меркам — 1000 израильских лир. Премию вручил сам лично премьер министр страны и выразил свою благодарность. На дворе 21 век, но, не смотря на прошедшие годы солнечный водонагреватель, пользуется успехом у людей.

Делаем своими руками

устройство

Изготовить солнечный коллектор, который будет работать не хуже заводских моделей, можно своими руками.

Для этого понадобятся следующие материалы:

• решётка от холодильника 3 шт.;
• доска обрезная 100 *25 мм, общей длиной 8 метров;
• саморезы по дереву;
• газовый паяльник;
• монтажная пена – 2 проф. баллона;
• лист сотового поликарбоната размером 1,5 * 2 метра;
• рулонный утеплитель толщиной 30 мм. размером 1,5 * 2 метра;
• фанера;
• лист оцинкованной стали;
• дрель и перовое сверло 20 мм;
• переходник фитинг для металлопластиковой трубы 20 мм;

Чертежи:

Инструкция:

1. Из доски изготавливается короб 1,5 * 2 метра, нижняя часть которого обшивается фанерой или любым другим листовым материалом на дно.
2. На дно короба укладывается слой рулонного утеплителя и надёжно фиксируется специальным клеем. Затем на утеплитель устанавливается лист оцинкованной стали размером немного меньше внутреннего размера деревянного короба.
3. Металлический лист по периметру фиксируется монтажной пеной. После того, как пена полностью застынет, необходимо покрасить металлический лист, чёрной матовой краской.
4. Медные решётки от неисправных холодильников одной марки, выбираются таким образом, чтобы их высота была около 1,5 метра, а ширина равнялась 60 см.
5. Необходимо обрезать медные трубки, которые ведут к компрессору и реле, таким образом, чтобы в решётке остались трубки одного диаметра. Затем необходимо тщательно вымыть внутреннюю часть медных трубок мыльным раствором.
6. После того, как решётки высохнут, с помощью газового паяльника сварить края медных трубок последовательно каждой решётки.
7. На обоих концах этой системы следует приварить переходники для присоединения металлопластиковой трубы диаметром 20 мм. После того, как система из нескольких решёток будет готова, следует установить её в короб на металлический лист, и также по периметру зафиксировать монтажной пеной, кроме мест присоединения металлопластиковой трубы. В этих местах следует просверлить в коробе перовым сверлом 20 мм отверстия, для подсоединения металлопластиковой трубы.
8. После того, как пена застынет, необходимо покрасить решётку чёрной матовой краской, закрасить следует и места герметизации пеной, чтобы этот материал не разрушался при ультрафиолетовом воздействии.
9. После того, как краска полностью застынет, на торец деревянного короба следует закрепить металлические профили, в которые затем устанавливается поликарбонат.

При изготовлении следует максимально подогнать все сопрягаемые детали, чтобы получилась максимально герметичная конструкция, ведь нагрев воды в медной решётке будет осуществляться не только за счёт поглощения солнечных лучей чёрной медной трубкой, но и за счёт парникового эффекта, который образуется внутри такой конструкции.

Правила монтажа

1. Монтаж коллектора осуществляется только с южной стороны здания, при этом плоскость панели этого устройства должна быть под углом 40 градусов к плоскости земной поверхности.
2. Конструкция имеет достаточно высокую парусность, поэтому должна быть надёжно закреплена, иначе сильным порывом ветра, тяжёлый коллектор будет сброшен на землю, что может стать причиной серьёзных травм или повреждений строений и коммуникаций. Правильно установленный коллектор обязательно должен возвышаться слегка над кровельным материалом, чтобы осадки могли беспрепятственно проходить под коллектором.
3. Даже сверхпроизводительный солнечный коллектор не сможет обеспечить жилище теплом, если трубы для отвода тёплой жидкости от коллектора будут недостаточно утеплены и иметь очень большую длину. Идеальный вариант – это когда теплообменник находится не более чем в 1,5 – 2,0 метрах от коллектора. Такое расположение возможно, если солнечный коллектор установлен непосредственно над теплообменником.

Теплообменники бывают 2 видов:

1. Теплообменник двухконтурный – в данном случае нагретый теплоноситель циркулирует в нижней части ёмкости в спирально расположенной медной трубке. Таким образом, тепло, которое было передано теплоносителю. нагревает воду в резервуаре. При использовании такой системы, в качестве теплоносителя используется антифриз, что позволяет с успехом использовать данный вариант передачи тепла круглогодично.
2. Прямой теплообменник – в этом случае в системе циркулирует вода, которая может быть использована в хозяйственных нуждах, и как теплоноситель в системе отопления. Вода, которая проходит через коллектор, без применения теплообменника напрямую направляется к системе обеспечения горячим водоснабжением или в радиаторы отопления.

Установка

Поскольку оборудование работает от солнечной энергии, то, соответственно, установка обогревателя будет проводиться на открытом воздухе. Монтаж рекомендуют проводить на крышах зданий, на балконах или других архитектурных выступах.

Экран водонагревателя должен быть направлен на юг. Установку проводят под определенным углом к горизонту, который эквивалентен географической широте местности.

Водонагреватель постоянно поглощает энергию и по понятным причинам источник энергии выключить нельзя, поэтому, в случае малого потребления воды, температура застоя может достигать до 300°С.

По этой причине не допускается использование пластиковых и стальных труб с цинковым покрытием. Оптимальными в эксплуатации станут трубопроводы, изготовленные из меди или нержавеющей стали.

Горячий контур солнечного водонагревателя должен иметь теплоизоляцию, это позволит избежать ожогов и возгораний. Следует учесть температурный режим работы оборудования при выборе теплоизоляции и крепежей.

Производители солнечных водонагревателей на корпусе своей продукции указывают точную температуру застоя. Панели коллектора должны находиться на открытом пространстве, чтобы был открытый доступ к солнечному свету. Необходимо исключить наличие возможных преград.

Чаще всего углом наклона коллектора будет наклон ската крыши. Для того, чтобы эффективность работы водонагревателя приблизить к максимальной, лучше придерживаться рекомендаций и использовать специальный стеллаж, на который будет крепиться коллектор.

Т.е. залогом правильной и эффективной работы оборудования являются всего несколько правил:

• направление на юг;
• правильный угол наклона;
• беспрепятственный доступ к солнечному свету;

Некорректная установка снизит качество работы водонагревателя, а вложенные средства не будут оправданы. Тип нагревателя также может играть роль в способе его установки. При монтаже учитывают тип используемого оборудования.

Пассивная

Подразумевает само собой протекающую абсорбцию и аккумулирование энергии. Солнечная энергия попадает на объект нагрева без контроля этого процесса, т.е. отсутствуют какие-либо механизмы и контролирующие элементы. Это простая система, которая не требует особых затрат. Однако недостатки в том, что водонагреватель работает неравномерно и не на полную мощность.

Самый наглядный пример – это затемненный бак, который размещен над летним душем. В таком пассивном режиме работают одноконтурные системы, в которых применяется процесс естественной циркуляции. Для полноценной работы системы приемный бак размещают выше коллектора, но такой способ установки не всегда удобен. Решить вопрос можно с помощью другого способа работы системы.

Активная

Лишена недостатков пассивной системы. Ее функционирование основано на том, что солнечные лучи благодаря специальным устройствам переходят в тепловую энергию, которая систематически передается нагревательному баку и потребителю. Функционирование такого нагревателя достигается благодаря принудительной циркуляции, которая может поддерживаться в одно- и двухконтурных системах. Также применяют и дополнительно устанавливают двигатели, которые поворачивают панели и насосы, измерительную аппаратуру, а также устройства контроля и управления работой системы.

Конструирование простых солнечных водонагревательных систем

С экономической стороны выгоднее сконструировать солнечный водонагреватель своими руками.

Простая конструкция

Для этих целей требуются баки, которые покрыты черной краской. К ним присоединяется водопроводная магистраль из дома. Из такой тары вода поступает в душ.

Водонагреватель для бассейна своими руками конструируется из корыта, труб для холодной воды и перелива, выпуска и вентиля. Для прикрытия тары используется прозрачная крышка.

Простые конструкции отличаются такими недостатками:

• В облачную погоду емкость с водой не нагревается.
• Ежедневно тару заполняют жидкостью. Нагретую воду аккуратно сливают.
• Такое устройство располагают только в горизонтальном положении. Поэтому в определенное время КПД снижается.

Использование коллектора

Монтаж сконструированного собственными силами коллектора выгоднее с практической и экономической стороны. Но для достижения положительного результата требуется подготовка.

Конструирование приемника тепла

Дабы нагрев воды осуществлялся круглогодично, требуются:

• Аккумулирующая тара.
• Емкость для подпитки.
• Коллектор.

Монтаж насосного оборудования выполнять необязательно. Для циркуляции теплоносителя теплоприемник устанавливают ниже бака. Тара подпиточная располагается выше, чем аккумулирующая. Емкость, в которую перемещается подогретая жидкость, уплотняют.

Вторая емкость комплектуется поплавковым клапаном, дабы система функционировала. К отведенному патрубку подводят трубу, через которую будет поступать холодная жидкость.

Дабы сконструировать нагреватель воды своими руками, используют:

• Медные трубки.
• Трубки из полимерных составов или пластика.
• Плоские радиаторы из прочной стали.
• Алюминиевые трубки.

Дабы сконструировать корпус для нагревателя, нередко применяют древесину, фанеру. Мастера конструируют солнечный коллектор из поликарбоната своими руками.

Если все сделано правильно, то можно получить такие преимущества:

• Пользоваться такой системой можно даже при максимальной загрузке.
• Период окупаемости сконструированного нагревателя минимальный.
• Снижение затрат горючего.
• Такая система быстро подготавливается к эксплуатации.

Типы солнечных водонагревателей и их характеристики

Выделяют несколько принципиальных классификаций:

По типу циркуляции

1. Естественная – в этом случае циркуляция протекает благодаря физическим свойствам воды. Нагретая жидкость, как известно, имеет меньшую плотность, но увеличивается в объеме. На основе этого происходит ее перемещение по трубкам в самый верх. На освободившееся место поступает новая порция воды.
2. Принудительная – для того, чтобы происходила естественная циркуляция, резервуар необходимо размещать над коллектором. Но такая схема монтажа не всегда целесообразна, и ее можно воплотить в жизнь, особенно, если резервуар большого объема.

Солнечный коллектор с принудительной циркуляцией

В случае солнечного водонагревателя при естественной циркуляции коллектор размещают на скате крыши и тут же устанавливают резервуар. Если последний имеет большой объем, то такая нагрузка для кровли может стать критической. Решением будет размещение резервуара в подвальной части здания, тогда в этом случае применяют принудительную циркуляцию специальными насосами.

При таком способе циркуляции в качестве теплоносителя можно использовать масла. Способности к естественной циркуляции у них практически нет, но с функцией теплоносителя справляются отлично.

По типу коллектора

1. Панельный – наиболее простое исполнение. Трубки коллектора покрыты черной краской и установлены в панельном корпусе, который закрыт стеклом или прозрачным пластиком. Хотя конструкция очень простая, но и эффективность также небольшая, поскольку теплоноситель теряет часть тепла, находясь в коллекторе. Потери накопленного тепла могут быть значительными, потому что конструкция коллектора идентична радиатору. Такой тип солнечного коллектора подойдет для местности, где солнечное освещение регулярное или полученная подогретая вода будет использоваться как вспомогательная.
2. Вакуумный – в трубке находится теплоноситель. Сама же трубка помещена во внутрь вакуумной колбы, которая способна пропускать солнечное тепло.

Панельный тип водонагревателя

Такая конструкция практически полностью исключает потерю тепла, при этом водный теплоноситель нагревается до температуры кипения, а масляный – до 200-300 градусов, что дает возможность использовать полученное тепло для отопления здания. Закономерно, что такой коллектор дороже панельного, но полученный результат оправдает затраты.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Основные производители

Давайте рассмотрим некоторые крупные фирмы, занимающиеся выпуском водонагревателей от солнечной энергии. Итак, топ-производителей на мировом рынке:

• Итальянская фирма выпускает коллектора вакуумного типа KAIROS VT. Имеются модификации с 15 или 20 трубками;
• Немецкий производитель предлагает три модели SKR21, SKR12, SKR6;
• Ещё одна немецкая фирма, выпускающая модели с 6 или 12 трубками. Причём их можно объединять в блоки для увеличения мощности системы;
• Sunrain Solar Energy. Это китайский производитель, который занимается выпуском солнечных водонагревателей;
• И ещё одна немецкая фирма, которая предлагает два водонагревателя под марками Vitosol 200 и 300. Эти модели различаются конструкцией узла нагрева;
• Итальянский производитель, выпускающий модель Ecotube.

Водонагреватель KAIROS VT

Здесь стоит сказать, что продукция этих фирм относится к высшему классу и обеспечивается гарантией, но по деньгам её позволить сможет не каждый. Поэтому большую часть спроса на рынке закрывают малоизвестные производители.

Как их использовать?

Естественно нужно рассказать о том, а как же пользоваться, для чего конкретно и как установить данные водонагреватели. В первую очередь, они могут решать следующие задачи:

• У вас будет постоянное обеспечение горячей водой.
• Так же постоянное отопление.
• Можно даже подключить так, чтобы обогревалась и вода в бассейне.
• Можно использовать для подогрева в других промышленных вещах.

Что касается установки, то этот процесс не настолько сложный, как кажется. Естественно все проводится на открытом воздухе, а сам монтаж производится практически всегда на крышах домов. Не забываем, что экран, который принимает солнечные лучи, должен по-хорошему быть на южную сторону.

Можно смело отметить несколько основных правил, которые помогут держать установку в максимально правильном положении:

1. Правильно расположить установку, чтобы экран желательно был направлен на юг.
2. Угол наклона должен быть правильным, то есть такой же угол, как и скат крыши.
3. На пути к экрану не должны расти деревья, или находиться другие объекты, что бы солнечные лучи спокойно попадали на экран.

Виды солнечных коллекторов

Гелиосистемы делятся на два класса по: принципу нагрева и способу хранения теплоносителя. Первые используют встроенный бак теплоаккумулятор. Вторые подключаются к выносной накопительной емкости, устанавливаемой в непосредственной близости от коллектора или внутри здания.

При выборе гелиосистемы в первую очередь обращают внимание на тип баков аккумуляторов солнечной тепловой энергии, так как отличия конструкции и устройства отражаются на особенностях эксплуатации и технических характеристиках

Коллекторы с встроенным баком

Моноблочные гелиоколлекторы предназначены для работы в сезон весна-осень. Зимой оборудование отключают, сливают теплоноситель. Коллекторы со встроенным баком проще установить и обслуживать. Для использования требуется просто подключить гелиосистему к системе горячего водоснабжения или точке водоразбора.

Нагрев воды гелиоколлекторов со встроенным баком теплоаккумулятором происходит следующим образом:

• солнечные лучи улавливаются абсорбером;
• полученная энергия передается в змеевик, расположенный в встроенном баке теплоаккумуляторе;
• происходит передача тепла, от нагретого теплоносителя воде, используемой для бытовых нужд.

В некоторых теплоаккумулирующих ёмкостях предусмотрен встроенный ТЭН, необходимый в случаях, если солнечный коллектор не смог обеспечить необходимым количеством горячей воды. Недогрев возможен в случае пасмурной или холодной погоды. Солнечный коллектор в нормальных условиях может нагреть объем воды до 200 л. в день.

Коллекторы с встроенным баком в основном работают без давления, c применением естественной циркуляции жидкости. Термосифонные гелиосистемы устанавливают в высшей точке ГВС, чтобы обеспечить необходимый напор воды, при открытии крана водоснабжения. Баки выдерживают максимальное давление не более 0,2 атм. После нагрева вода самотеком стекает к точке водоразбора.

Солнечные водонагреватели с встроенным баком отличаются несколькими преимуществами:

• нагрев воды в солнечную погоду всего за 3-4 часа;
• обеспечение потребности в ГВС от 3 человек и выше, в зависимости от площади абсорбирующей поверхности;
• простой монтаж;
• низкая цена.

Принцип термосифона широко используется в ГВС с солнечными коллекторами. Работа водонагревателя основывается на естественной конвекции, когда нагретая жидкость перемещается вверх, а остывшая опускается вниз. Непременное условие термосифонной схемы ГВС — резервуар для воды должен находится выше коллектора.

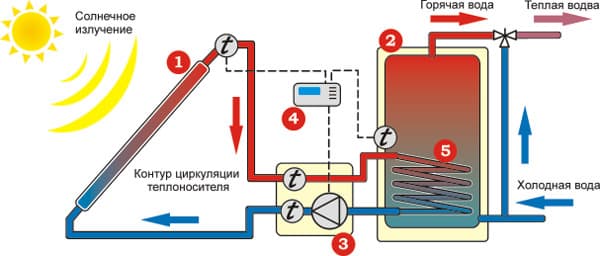

Гелиосистемы с выносным баком

Солнечные коллекторы, подключаемые к отдельно стоящему баку теплонакопителю, относятся к классу водонагревателей для круглогодичного использования. Нагрев воды продолжается в любое время года, при условии, что будет ярко светить солнце и температура воздуха не упадет ниже –50°С.

Для нагрева воды используется внешний бойлер косвенного нагрева, удаленный от источника тепла. В качестве теплоносителя используется антифриз. Нагрев ГВС коллектором с выносным баком осуществляется следующим образом:

1. абсорбер аккумулирует тепло и передает его жидкостному теплоносителю;
2. под давлением, нагретый антифриз поступает в теплообменник бака накопителя;
3. при прохождении через змеевик бака, теплоноситель нагревает воду.

Для обеспечения нормальной работы, гелиоколлектор с выносным баком подключается к насосной группе. Циркуляция теплоносителя осуществляется принудительно. Процесс и интенсивность нагрева, и давление регулируются автоматикой.

Главное достоинство гелиосистем с выносной емкостью — возможность круглогодичного применения. Недостаток: необходимость в подключении дорогостоящего оборудования, необходимого для нормальной работы гелиосистемы. Водонагреватель работающий под давлением имеет еще один минус: при отключении электроэнергии насосы перестают работать, что приводит к перегреву теплоносителя и негативно сказывается на работоспособности гелиоколлектора (проблема решается установкой ИБП).

Функции гелиоколлектора

Солнечный водонагреватель (или воздушно-жидкостной гелиоколлектор) — устройство, нагревающее теплоноситель с помощью солнечной энергии. Используя такие приборы, организуют горячее водоснабжение, отапливают помещения, нагревают воду в бассейнах. Так как солнечное излучение нас сопровождает круглый год, идея его использования родилась довольно давно, так как желание «пустить ее в дело» вполне понятно и логично.

В средней полосе и на «крайнем юге» солнечная установка сможет стать настоящей альтернативой дорогому бойлеру и обеспечить дому даже отопление зимой. Но речь, естественно, идет о достаточно производительных приборах, имеющих большую площадь.

Материалы и инструменты, технология сборки

Рассматриваем потребность в материалах и изделиях параллельно с описанием технологии изготовления солнечного коллектора. Такая работа может быть выполнена в следующем порядке.

Изготовление корпуса

Для этого понадобятся:

• влагозащищённый материал для задней стенки. Это может быть многослойная водостойкая фанера, пластик или другие подобные материалы;
• доска строганая хвойных пород 150х32 мм. Все детали из дерева нужно обработать антисептиками и противопожарными пропитками;
• утеплитель рулонный;
• степлер строительный для крепления утеплителя изнутри корпуса;
• фольга алюминиевая для создания отражающей поверхности по утеплителю;
• поликарбонат сотовый или монолитный по размеру корпуса толщиной 4 мм. Отверстия для его крепления должны располагаться не ближе 4 см от края листа, поэтому нужно учесть этот фактор при определении размера. Можно устанавливать с напуском. Желательно приобрести материал без защитного слоя от ультрафиолета, при этом нагрев будет происходить и в пасмурную погоду;
• уплотнитель из пористой резины (лента — самоклеящаяся) под поликарбонат.

Последовательность сборки:

1. Стенки из доски крепятся к задней стенке винтами самонарезающими длиной 50 мм при помощи шуруповёрта с шагом 25–30 см.
2. Устанавливается утеплитель, крепление производится строительным степлером скобами не короче 10 мм.
3. Поверх слоя утеплителя устанавливается отражающая поверхность из фольги.

4. На торец досок корпуса наклеивается уплотнитель.

Монтаж коллектора

Изготавливая этот ответственный узел своими руками, можно использовать стальные штампованные радиаторы от холодильника или отопления. Для этого необходимо:

1. Перед установкой радиатор нужно окрасить чёрной матовой краской, используя кисть малярную или валик.

2. Установить его в корпус через прокладки с зазором порядка 20 мм от задней стенки, закрепить самонарезающими винтами к задней стенке.

3. Подключить выходную трубу коллектора, используя изделие из металлопластика с внутренним диаметром порядка 20 мм.

4. Подключить обратку из того же материала.

По окончании сборки коллектора установить лицевую стенку из поликарбоната. При этом отверстия под винты должны быть на 1–1,5 мм больше диаметра винтов для компенсации теплового расширения.

Монтаж контура

Операция выполняется в соответствии с ранее разработанным проектом в следующем порядке:

1. Выполнить разводку к бойлеру косвенного нагрева, подключить к патрубку его внутреннего контура, представляющего собой теплообменник.

2. Провести разводку от бойлера к коллектору, предусмотрев установку циркулярного насоса и индукционного нагревателя.

3. Назначение подогрева двойное: главное — предотвращение замерзания коллектора при критически низких температурах наружного воздуха, дополнительное — повышение температуры в системе до нужного уровня при тех же условиях. Использование индукционного нагревателя обязывает к установке циркулярного насоса. При этом необходимо предусмотреть защиту от включения нагревателя без него.

4. Закольцевать контур подключением трубы разводки к обратке коллектора.

По ходу монтажа нужно определить высшую точку системы и установить на ней клапан стравливания воздушных пробок. В нижней точке нужно установить сливной кран для удаления теплоносителя в аварийных условиях.

Производя сборку системы, нужно применять материалы для уплотнения резьбовых соединений в виде льняной пакли или уплотнительного материала из фторопласта.

Сборка системы

Операция заключается в установке коллектора в корпусе на место постоянного расположения. Это должен быть южный склон кровли здания. Порядок выполнения работ:

1. Поднять коллектор на крышу и закрепить его с нужным углом.

2. Выполнить отверстия в кровельном пироге для проводки выходной трубы и обратки.
3. Соединить трубы в общий контур.
4. Заполнить систему теплоносителем, включить циркулярный насос (без индуктора) и проверить контур на протечки, при необходимости — устранить их.
5. Герметично заделать отверстия в кровле.
6. Изолировать трубную разводку собранного контура утепляющими материалами.

Для чего можно использовать?

Солнечный нагреватель воды, как правило, используется в качестве основного или дополнительного источника энергии для подготовки теплоносителя отопительного контура. Кроме того, солнечный подогреватель воды может готовить горячую воду для бытовых нужд.

Одним из распространенных способов использования нагрева воды от солнца является подача горячей воды в летний душ или умывальник, а также подогрев воды в бассейне. Возможно использование подогретой воды для полива растений в теплицах и парниках. Чем удачнее внешние условия, тем больше способов применения солнечных панелей для нагрева воды можно найти и использовать.

https://www.youtube.com/watch?v=4FaHHO6D0iM

Рекомендации по изготовлению

Для тех, кто предпочитает простые решения, есть вариант, давно придуманный нашими дедами. На крышу дома или отдельной душевой устанавливается один либо несколько баков, выкрашенных в черный цвет. Такой водонагреватель работает просто: теплая вода по вертикальной трубе из бочки течет прямо в душевую, стоит только открыть кран. Для заполнения емкости к ней прокладывается водопроводная магистраль. При хорошей солнечной активности в летнее время вода в бочке нагревается буквально за несколько часов.

Простой бак на крыше не сравнится с солнечным коллектором по эффективности, пусть даже и самодельным. Поэтому, определившись с размерами теплоприемника, надо изготовить корпус, куда потом следует поместить змеевик. Предпочтительнее его собрать из дерева, оно не так сильно пропускает тепло, как металл. Перед укладкой теплообменника заднюю стенку необходимо утеплить слоем пенопласта. Общая схема солнечного водонагревателя с накопительным и подпиточным резервуаром представлена на рисунке:

Просто собрать тепловой приемник своими руками – это еще не вся работа, нужно его правильно задействовать в системе водоснабжения. Показанная на схеме солнечная водонагревательная установка состоит из бака – аккумулятора, емкости подпитки и самого коллектора. Не стоит ставить лишнее насосное оборудование, надо позволить воде циркулировать естественным образом. Необходимо проследить, чтобы аккумулятор стоял немного выше теплоприемника, а подпиточная емкость – выше аккумулирующей.

Резервуар для горячей воды следует обязательно утеплить, для этого подойдет любой рулонный материал. Чтобы накопительный водонагреватель функционировал в автоматическом режиме, во втором бачке нужно поставить поплавковый клапан, реагирующий на снижение уровня жидкости. К патрубку клапана подводится труба от водопровода. Теперь во время расхода в основном резервуаре при помывке в его нижнюю зону будет подаваться холодная вода. Не забудьте предусмотреть вертикальный патрубок для выпуска воздуха, поднятый на необходимую высоту.

Цены и от чего они зависят?

Что касается конкретных цифр, то водонагреватели, выпускаемые в России, обойдутся примерно в 700─800 долларов США. Речь идёт о модели вакуумного типа. Примерно такие же цены на аналогичную китайскую продукцию. Водонагреватели немецких производителей стоят примерно 800─900 евро. Это дороже, но у них в комплекте идёт необходимый крепёж, а для изготовления коллекторов используется медь и нержавейка. Так, что деньги будут потрачены не зря.

Водонагреватель Viessmann Vitosol 200 На цену солнечного водонагревателя оказывают влияние следующие факторы:

• Бренд;
• Материал корпуса и теплоприёмника;
• качество сборки;
• способ укладки изоляционного материала и стоимость самого материала;
• толщина стекла.

Естественно, что на цене отражаются конструктивные различия, о которых рассказывалось выше.
