Как укладывать сетку для армирования стяжки пола из бетона: советы- обзор +видео

Стоимость материала

Армирование стяжки пола — это достаточно выгодная операция. Домашний мастер может рассчитывать на следующие финансовые издержки:

•  для армирования стяжки — цена начинается от 77 р/шт. (50х50 мм);
• для армирования бетона – цена начинается от 140 р/шт. (100х100 мм). Примерно по такой же стоимости доступна сетка ВР 5 100х100, вес м²90 кг;
• металлическая для армирования бетона – цена начинается от 450 р/шт. (150х150/200х200 мм).

Сетка для армирования стен, стяжек и прочих работ до использования должна храниться в крытом помещении. Рулоны складируют ярусами, секции – штабелями, перекладывая каждый слой деревянными прокладками 30 мм толщиной.

Преимущества армирования стяжки пола пластиковой сеткой показаны в видео:

Виды: преимущества и недостатки

Армирующая сеточка изготавливается из металла, пластика, стекловолокна. Размеры ячеек и толщина проволоки имеют различные параметры. От них зависит качество сетки. Например, чем меньше размер ячейки, тем прочнее сетка.

Еще один важный пункт – правильный подбор типа арматуры. Протяженная арматура изготавливается из стекловолокна, металла, полипропилена. Дисперсионная арматура из стали, базальта и фибры. Следует подробнее рассмотреть материалы.

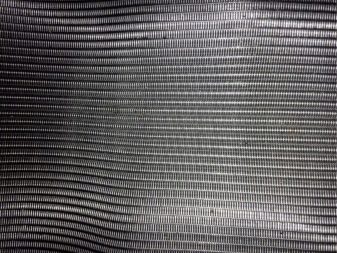

Металлическая

Такая сетка может быть скрученная или сварная из проволоки. За счет жесткости материала она обеспечит прочность напольному покрытию, поможет исключить трещины при проседании высыхающего раствора. Не боится перепадов температуры.

Металлическая сетка чаще применяется в промышленных зданиях. Она имеет значительный вес, высокую цену и может быть подвержена коррозийным процессам. Поэтому при покупке стоит выбрать сетку, покрытую поливинилхлоридом, либо из нержавейки.

В целом при самостоятельном армировании можно использовать следующие образцы из стали с оцинковкой: тканая, арматурная, кладочная, штукатурная, оцинкованная, цельнометаллическая.

Пластиковая

Эта сеточка, в отличие от металлической, не боится ржавчины и химических веществ, более эластичная, имеет легкий вес и приемлемую цену. Она идеальна для использования в стяжке толщиной до 8 сантиметров и с небольшой нагрузкой. Эластичность позволяет выдерживать растягивающие нагрузки при усадке.

Полипропиленовая сетка легко режется и укладывается, она продается в рулонах. Дополнительным плюсом является тот факт, что пластик не мешает работе аппаратуры и средств связи.

Однако пластиковые сеточки не стоит использовать в помещениях с большой нагрузкой на покрытие пола.

Из стекловолокна

Стеклотканевую сетку изготавливают из алюмоборосиликатного стекла, к которому добавляют пропитку из полимеров. Она защищает материал от воздействия химического состава цементной смеси.

Такой материал легкий, недорогой, устойчив к коррозии, пластичен, долговечен, имеет низкую электропроводность. Однако не может выдержать высокие температуры, в условиях более 180-200 градусов возможно возгорание.

Фиброармированная стяжка защитит напольное покрытие от мелких трещин в виде паутинок. Она состоит из стекловолокна, базальтовых, стальных, полипропиленовых волокон. Волокна вводятся в бетонный раствор и при его застывании образуют прочный монолит. В сочетании с любой армирующей сеткой фибра создаст очень прочную стяжку.

Фибра из стекла и полипропилена подойдет для легких стяжек, металлическая фибра для полов со значительной нагрузкой, для работ на воздухе лучше выбрать базальтовую фибру.

Когда применяется?

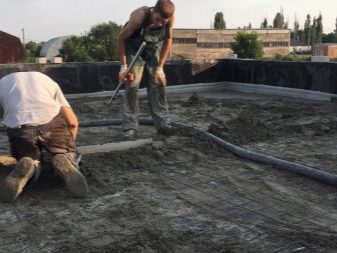

Армирование стяжки следует применять, чтобы сделать пол ровным, предотвратить появление трещин, сколов во время высыхания и усадки пола, и если будущий пол будет подвержен большим нагрузкам. При армировании сетка закрепляется над поверхностью пола и покрывается бетонной смесью.

Сеточку следует применить при следующих случаях:

• при обустройстве пола с изоляционной прослойкой, например, при обустройстве теплого водяного или электрического пола;
• если фундамент пола подвижный и засыпан щебнем или керамзитом, то сетка будет выполнять функцию подпорки;
• если полы будут подвергаться воздействию влаги, вибрации, давлению и перепадам температуры в будущем (гаражи, хозяйственные блоки, промышленные здания, в доме – под камином, на кухне или в ванной);
• для укрепления пола, если толщина стяжки не выше 5 см.

Правила армирования

Установка каркаса в бетоне – сложный процесс, от правильности выполнения которого будет зависеть прочность фундамента. Перед армированием и закладкой основания из бетона, нужно произвести расчет всех нагрузок. Расчеты позволят подобрать правильный вид армирующей сетки. Для этого следует обратиться к специалисту.

Однако для стяжки фундамента существуют общие советы и рекомендации

При выполнении работ важно учитывать, что при строительстве малоэтажных зданий каркас скрепляется при помощи проволоки, а не сварочного аппарата, поскольку сварка изменяет свойства металлических прутьев на швах, что отрицательно сказывается на армирующей сетке. Кроме того, каркас необходимо располагать в конструкции основания здания (расстояние – минимум пять сантиметров от поверхности)

Углы армируют при помощи согнутых прутьев. Сетку нужно очистить от ржавчины и сора, так как они снижают контакт каркаса с бетонной смесью.

Армирование монолитного ленточного фундамента

Для укрепления ленточного основания строения необходимо установить опалубку из древесины. В почву вбивают армирующую сетку, длина которой должна равняться глубине фундамента. Арматуру следует расположить на расстоянии пятидесяти миллиметров от деревянной опалубки. В котлован необходимо установить подставки для арматуры высотой в сто миллиметров. Можно приобрести их в специализированном магазине или воспользоваться кирпичами. Затем к штырям необходимо закрепить перемычки, а область пересечений скрепить проволокой.

Армирование плитного фундамента

Армирование плит предполагает использование армирующего каркаса из стали, который располагается внутри бетона. Сначала вам понадобится вырыть котлован, проверяя размеры с помощью специального уровня. Под основание укладывают подушку, в состав которой входит гравий, песок. Затем подушку гидроизолируют и укладывают на плиты. После проведения всех необходимых работ (укладка подушки, гидроизоляция) можно приступать к установке арматурного каркаса.

Для начала следует создать две армирующие сетки (диаметр каждой клетки – двадцать на двадцать сантиметров) из прутьев. Когда сетки будут готовы, одну из них располагают на нижнем слое гидроизоляционного материала, другую – в нескольких сантиметрах от поверхности плиты. Для армирования таких изделий устанавливают опалубку по всему периметру плитки. Она должна в точности повторять очертания строения. Каркас прикрепляют к стойкам, стоящим в вертикальном положении с внешней стороны основания. Стенки щитов накрывают картоном, при помощи которого можно удержать жидкость в цементной смеси. Затем раствор, залитый в деревянную опалубку, тщательно утрамбовывают.

Армирование столбчатого (свайного) фундамента

Армирование столбчатого фундамента.

Как правило, свайное основание делают на рыхлой почве при повышенном уровне подземных вод либо на неравномерном рельефе. Специалисты применяют разные сваи, которые следует связывать с помощью ростверка (конструкции, позволяющей скреплять материалы). Ростверк может быть бетонным (армированным), выполненным из разных деталей и стройматериалов. Ростверк из железобетона считается одним из наиболее качественных вариантов.

Перед началом работ определяют состав почвы. От этого будет зависеть длина свай, а также расстояние, размеры конструкции и ее способность выдерживать нагрузки. При произведении расчетов необходимо учитывать вес будущего строения, крыши, перекрытий и других нагрузок. Для основы применяют винтовые, буронабивные материалы. Вне зависимости от выбора свай, их следует армировать, чтобы придать прочность и устойчивость. Свайное основание нужно укрепить с помощью арматуры. Диаметр прутьев при этом должен составлять десять-четырнадцать миллиметров. Ростверк армируют каркасом поясов, связанных стержнями. Верхний арматурный пояс представляет собой сетку, состоящую из горизонтальных и вертикальных металлических стержней.

Когда нужно армировать стяжку?

Чтобы определить нужна ли сетка для стяжки, следует диагностировать тип и силу нагрузки на поверхность, а также технические характеристики основания. Сетка является желательным материалом при обустройстве пола, но в отдельных случаях – это необходимость, особенно при:

• небольшом слое бетонного покрытия. Заливать значительный слой недопустимо в квартирах или жилых коттеджах, стоящих на неустойчивых почвах или забивных сваях;
• уязвимости основания. Если грунт склонен к проседанию, подмыванию и т. д., сетка поможет предотвратить изломы и растяжения. Сетка армирующая для стяжки пола создаёт независимую и прочную плиту, своего рода «плот». Используется для создания многослойных полов, когда в основании заложен изоляционный материал вроде: минеральной ваты, пенопласта, влагонепроницаемой плёнки и подобного;

Армирование стяжки металлической сеткой

• необходимости устраивать толстый пол. Слой считается толстым при высоте свыше 5 см;
• планировке монтажа тяжёлой аппаратуры: камина, станков, конвейеров и т. д.;
• желании устройства теплых полов.

Способы фиксации стыков

Точность и надежность фиксации узлов сетки обеспечивает качество всей конструкции. Согласно утвержденной практики проведения работ, арматуру необходимо соединять точечной сваркой или специальной вязальной проволокой. Иногда применяют пластиковые стяжки и крепления.

Разные способы фиксации стыков

При частном домостроении лучше использовать вязальную проволоку. Она обеспечивает несколько ценных достоинств по сравнению со сваркой:

1. При скреплении сваркой происходит разрушение структуры арматуры. В месте сварки металл быстрее ржавеет и выходит из строя.
2. Проволока позволяет арматуре изгибаться в пределах допуска. Сварка исключает это.
3. При заливке бетонной смеси место сварки может разорваться, нарушив всю сетку.
4. При среднем качестве арматурных стержней при работе сваркой они могут трескаться.
5. Опытный мастер с помощью крючка свяжет сетку гораздо быстрее, чем при сварке узлов.

Особенности металлических материалов для армирования

Металлическая сетка для армирования может делаться из арматуры, проволоки. Арматурные сетки самые прочные. Они используются в полах промышленных зданий, где нагрузки на поверхность значительные. Арматурная сетка в зависимости от  расчётной нагрузки на пол может изготавливаться из прутка диаметром от 8 до 12 мм. Элементы конструкции можно сварить или скрепить проволокой. Размер ячеек в такой сетке также зависит от нагрузки на пол и особенностей помещения. Для полов с повышенной нагрузкой и большой проходимостью транспорта нужны сетки с ячейкой 50х50 мм, а для обычных полов в подсобных помещениях или местах с невысокой нагрузкой подойдут сетки с размерами ячеек 150х150 мм. Цена зависит от диаметра арматуры, габаритов сетки и величины ячеек.

Сварные кладочные сетки поставляются в листах либо рулонах. Сетки из проволоки небольшого диаметра (до 3 мм) продаются в рулонах шириной до 150 см и длиной 25 м, поскольку их легко сворачивать. А изделия из проволоки большего сечения поставляются в картах (листах). На фото в сети можно заметить, что размер ячеек бывает разный от 55 до 110 см. Транспортировка рулонных материалов осуществляется легче, чем листовых. Размеры карт могут отличаться и составляют от 50х200 см до 200х400 см. Цена в среднем от 0,6 $ до 1,2 $ за погонный метр.

Плюсы металлических изделий:

• повышенная прочность на разрыв;
• стойкость к температурным скачкам и её предельным показателям;
• стяжка с таким армированием выдерживает большой вес и сохраняет форму при максимальных нагрузках;
• долговечность.

Недостаток у них один – низкая коррозионная стойкость. Именно поэтому сварная арматурная и проволочная сетка должна располагаться в толще бетона. Для этого перед заливкой сетку укладываются на подкладки из бруса или цементного раствора.

Пластиковое армирование

Пластиковая сетка нужна для ненагруженных стяжек высотой до 8 см. Такие элементы для армирования изготавливаются из полипропилена и с успехом заменяют металлические изделия.

Применение полипропиленового армирования уместно в новом здании. Любое новое строение со временем может дать усадку, в такой ситуации металлическую сетку «поведёт» и она разорвёт стяжку. Пластиковое изделие от усадочных деформаций просто растянется и сохранит целостность стяжки. Вес у такой сетки меньше, чем у металлических изделий. Она более эластичная.

Для армирования полов используется общестроительная сетка из полипропилена марки ОСС. Если посмотреть фото этого материала, то можно заметить, что он бывает разного цвета. Изделие продаётся в рулонах шириной от 100 до 400 см и длиной от 10 до 50 метров. Его удобно транспортировать, укладывать и резать. Цена материала колеблется в пределах от 0,5 до 1,9 $.

Преимущества пластиковой сетки:

• высокая эластичность;
• хорошая прочность на растяжение;
• устойчивость к коррозии и агрессивным средам;
• материал не создаёт помех для средств связи;
• сетка хорошо держит форму;
• приемлемая цена;
• лёгкость монтажа и транспортировки.

Стекловолоконное армирование

Изделия из стекловолокна имеют квадратные ячейки размером 4-6 мм. Они выполняются из алюмоборосиликатного стекла. Нити переплетаются между собой в определённой технике. В продаже есть сетки с пропиткой и без неё. Изделия с пропиткой полимерными растворами, устойчивыми к воздействию щелочей, имеют маркировку ССП и ССДор-330. А материалы с маркировкой ССМ и ССДор-300 изготавливаются без пропитки. Цена изделия – 1,7-3 $.

Для армирования бетонных стяжек стоит использовать материал с пропиткой. Всё дело в том, что цементный раствор имеет щелочную среду, и сетки без пропитки в нём разрушаются в течение пяти лет. А изделия с пропиткой надёжно защищены полимерным составом от разрушающего воздействия агрессивной щелочной среды стяжки.

Стекловолоконные сетки, как и пластиковые, очень лёгкие, поэтому подходят для армирования полов в старых зданиях, где излишне нагружать конструкции нельзя. Материал удобно скручивать в рулоны, поэтому его легко транспортировать, можно даже просто переносить в руках.

Принцип действия изделий из стекловолокна такой же, как у материала из полипропилена. Они надёжно защищают стяжку от усадочных деформаций, предотвращают появление трещин и локальных дефектов.

Достоинства изделий из стекловолокна:

• доступная цена;
• лёгкость материала;
• повышенная прочность на растяжение;
• устойчивость к температурным скачкам;
• коррозионная стойкость;
• стойкость к щелочной среде;
• быстрота и простота монтажа.

Все виды армирующих материалов монтируются так, чтобы они находились в толще стяжки. Полотна укладываются с нахлёстом как минимум на одну ячейку.

Расчет арматуры для фундаментов разных типов

Арматура для сетки для фундамента требует тщательного расчета при конструировании сетки. Но перед началом непосредственных расчетов необходимо определить точный диаметр стержней, которые будут применяться в работе. Рекомендуемые параметры сечения не менее 1 см и обязательна ребристая поверхность прута. С увеличением диаметра арматуры растет прочность сетки.

После сборки исходных данных (характеристик будущего строения, нагрузки на каждый элемент фундамента), архитектор выполняет расчет сетки для фундамента. Обязательно учитывается качество грунта на участке застройки – если он подвержен пучению, то требуется усилить основание здания.

Приведем 3 варианта для сравнения:

1. Строительство легкого деревянного дома на плотном грунте – достаточно диаметр арматуры 1 см.
2. Возведение легкого дома на грунте, подверженном деформации – диаметр стержней 12-14 мм.
3. Строительство на слабом грунте строение большого веса – диаметр прутьев 16 мм.

Характеристики арматуры зависят от типа фундамента. Ленточный тип монтируется с сеткой из арматуры 10-14 мм. Лента основания имеет большую высоту, в сравнение с шириной. Поэтому часто армирование выполняют в несколько поясов.

Расчет арматуры фундаментной плиты

После определения периметра фундамента к нему добавляют длину внутренних стен. В проекте закладывается число прутьев для продольного армирования, которое умножается на общий метраж. Так получают общую длину арматуры для сетки фундамента.

В зависимости от габаритов и поперечного сечения фундамента закладывается расположение арматуры в сетке. Она должна создавать каркас для последующей заливки бетона.

Эксплуатационные характеристики арматуры и способ их крепления в сетке сварной для фундамента служат отправной точкой для расчета всей сетки.

Армирование плитного фундамента

Выполнение работ, связанных с укреплением монолитного фундамента, начинается с выбора арматурного прута определенной марки. Такое основание обычно возводят при строительстве зданий, в которых не предусмотрено наличие подвального помещения. Выбор арматуры, предназначенной для изготовления основы, связан с качеством грунта и существующей возможностью горизонтального сдвига постройки. Посмотрите видео, как армировать монолитную плиту основания.

Если строительство ведется на непучинистом грунте, движение по горизонтали практически исключено. Используется армирующая арматура, которая укладывается в нижнем и верхнем слоях бетона при сооружении монолитной плиты основания дома. Необходимо подобное укрепление при изготовлении стяжки. Арматура может значительно укрепить конструкцию, если использовать пруты диаметром от 10 до 14 миллиметров. Верхний и нижний слои скрепляют между собой прутом диаметром 6 миллиметров, установленным вертикально. Вязать пруты арматуры между собой можно с помощью отожженной проволоки или пластиковых хомутов. В первом случае понадобится специальный крючок или вязальный пистолет.

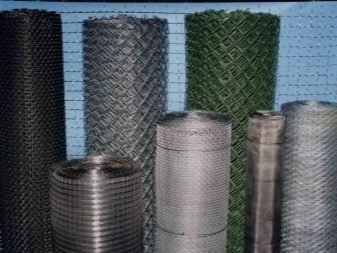

Готовые сетки

Сетки, созданные в производственных условиях, представлены в большом ассортименте. Самые популярные – стальные, стекловолоконные, композитные и т.д. Основным преимуществом покупки уже готового изделия является возможность сразу просчитать его параметры и свойства, использовать в соответствии со строительными нормами, сэкономить время и силы на самостоятельном изготовлении сетки из прутьев. Итоговая стоимость получается не намного выше.

Самые популярные варианты:

Металл

Cетка производится из стальной проволоки диаметром 2.5-6 миллиметров, размеры ячеек могут быть разными (6-20 сантиметров). Материал тем прочнее, чем меньше размер ячейки. Поставляется в рулонах (диаметр до 3 миллиметров) и листах (больше 3 миллиметров).

Основные преимущества: высокая прочность на разрыв, хорошие связующие характеристики, стойкость к перепадам температур, длительный срок службы, полная защита от трещин за счет растяжения, повышение несущей способности пола.

Пластик

Усиливает стяжку до 8 сантиметров, материал мягкий и эластичный, легкий и гибкий. Если здание усаживается неравномерно, такая сетка будет гнуться, но не порвет пол, как в случае с металлом. Используется в местах с небольшой нагрузкой, так как демонстрирует слабое сопротивление на разрыв. Поставляется в рулонах, режется обыкновенными ножницами, не боится коррозии и гниения.

Главные плюсы: химическая инертность, эластичность, пропускает радиочастоты, легкая транспортировка и монтаж, небольшой вес.

Стекловолокно

Материал с ячейками до 6 миллиметров, должен быть пропитан для стойкости к щелочи. Эксплуатационные характеристики схожи с пластиком.

Когда требуется выполнение армирования

Не во всех случаях, к стяжке добавляется сетка для армирования бетона, но есть ситуации, в которых она является обязательным условием качественной работы. Например, когда требуется укладка следующих видов стяжки:

• многослойной с теплоизоляционным слоем;
• черновой;
• выравнивающей (на объектах, где предусматривается внушительная нагрузка на пол);
• тонких.

Также устройство «теплых» полов не обходится без использования сетки для бетонирования.

Армирующий слой уменьшает толщину многослойного основания. Это понижает степень нагрузки на перекрытия, и экономит стройматериалы. Для помещений с заниженными потолками не рекомендуется выравнивать пол, за счет толстого слоя бетона. Лучше, также применить способ армирования.

Традиционно черновая стяжка укладывается по перекрытиям или грунту. В этих случаях присутствует большая вероятность усадки и деформации основания. Верно армированная стяжка даже в условиях значительной усадки здания сохраняет свою монолитность.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки

Классификация

В зависимости от материала, из которого сделана сетка, различаются:

• металлическая (сварная) сетка;
• сетка из стекловолокна.

Металлическая

Для достижения хороших результатов по стяжке пола, штукатурки или создания армопояса для стен, лучшим материалом является сварная сетка. Особенности данного полотна в первую очередь заключаются в размерах ячеек и характере сечения. Так, для работ, связанных со штукатуркой поверхности, применяется материал, ячейки которого достигают 30 мм в размере, а сечение равно 1,5 мм. Различные виды сварного полотна позволяют строителям выбирать ее тип в зависимости от нагрузки на готовую поверхность.

Стекловолоконная

Эта категория характеризуется высокой прочностью к нагрузкам. Перепады температуры не влияют на материал, что заметно увеличивает его преимущества на рынке. Использование сеток не требует особых навыков. Процесс накладки состоит из нескольких этапов. Сначала на покрытие наносится раствор штукатурки, на который накладывается полотно. На высохшую поверхность наносят еще один пласт штукатурки.

Данные армирующие материалы используются при обработке поверхности штукатуркой. Благодаря своим качествам, сетка улучшает их взаимодействие. Чаще всего фасадная отделка не обходится без стеклополотна. Его популярность объясняется также низкой ценой по сравнению с металлической сеткой.
