Самостоятельное изготовление плуга на минитрактор

Как сделать плуг для минитрактора своими руками?

Главное преимущество самодельного плуга для минитрактора своими руками — это его дешевизна. Все-таки стоимость навесного оборудования может быть достаточно высокой и не каждый сможет его себе позволить. Однако в мастерской каждого мужчины найдется набор инструментов и необходимые материалы для изготовления плуга любого вида.

Самым простым и оптимальным решением будет изготовление 2-корпусного плуга к мототрактору с лемехами и отвалами. Этот вид испробовали очень многие фермеры, он прошел испытание временем и разными типами почв. На чертеже вы найдете все необходимые размеры деталей, их форму.

Этапы работы:

1. Для начала необходимо сделать раму, на которой и будут крепиться все остальные элементы. Вам необходим профиль с любым сечением, толщиной около 3 миллиметров. Форма рамы будет зависеть от количества рабочих инструментов и типа управляющего элемента;
2. После этого можно сделать лемех. Для его основы берется диск от циркулярной пилы. Режущую часть будущего инструменты необходимо очень хорошо обработать, а также заточить под углом в 45 градусов;
3. Отвал делается из трубы диаметром в 50 сантиметров и толщиной стенки в 0,5 сантиметра. Заготовка вырезается резаком и шлифуется болгаркой;
4. После того, как все детали будут изготовлены, можно переходить непосредственно к созданию полноценного устройства. Вам понадобится лист из стали толщиной около 3 миллиметров, на который прикрепляется лемех. Боковая панель стойки приваривается вертикально к стальному листку и лемеху. Эта панель должна на 4-7 миллиметров заходить на лемех и быть приподнятой выше лезвия на 6-8 миллиметров. Затем к лемеху прикрепляется отвал таким образом, чтобы вся конструкция была цельной.

Как видно, сделать плуг для минитрактора достаточно несложно

Важно лишь тщательно изучить схему и иметь все необходимое для работы

Как сделать самодельный плуг для минитрактора

Плуг – это сельскохозяйственный инструмент с установленным широким стальным лемехом, который используется для вспахивания грунта. Помимо обработки земли, плуги также используются для подводных работ, при поиске нефти, для укладки проводов.

На начальных этапах использования плуга как сельскохозяйственного инструмента его за собой тягали люди, немного позже для этой цели начали запрягать домашний скот (лошади, буйволы), сейчас же эту трудоемкую физическую работы выполняет сельскохозяйственная техника — минитрактор или комбайн.

Главная задача данного оборудования состоит в переворачивании верхней части земли. Такая процедура значительно освобождает землю от сорняков. Во время вспашки нарушается корневая система этих растений, уже начавших рост, но еще сильно окрепших. Помимо этого, одновременно с перевернувшимся пластом грунта уходят глубоко в землю семена еще не выросших сорняков, что, естественно, осложняет их последующее прорастание. Много семян сорняков во время вспахивания и вовсе умирает. При вспахивании земля становится рыхлой, более податливой и мягкой, что в последующем делает посев гораздо эффективней и положительно влияет на рост культурных семян.

Сравнение заводских и самодельных плугов

Выберем для анализа навесное оборудование для минитрактора с предплужником, продаваемое в Москве и сделанное своими руками (цены на расходники самостоятельной сборки аналогов покупных).

Модель	Цена, руб.	Цена на собранный своими руками (расходные материалы), руб.
Плуг двухкорпусной 1L-220, страна-производитель Китай	25 700	15 000
Плуг двухкорпусной СR-M15, страна-производитель Россия	27 900	16 000
Плуг 2х-корпусный отвальный, Челябинск	22 000	10 000
Плуг 2-х корпусный, Санкт-Петербург	45 000	17 000
Плуг двухкорпусный Wirax, страна-производитель Польша	34 000	15 000

Из представленной таблицы видно, что цена заводского агрегата колеблется в диапазоне от 25 000 до 45 000 рублей.

Сделать плуг своими руками при самом недешевом раскладе обойдется вдвое дешевле. Это достигается путем применения подручных материалов и деталей от вышедшей из строя сельхозтехники, которых в избытке в деревнях и селах нашей страны.

Преимущества самостоятельного изготовления и сборки

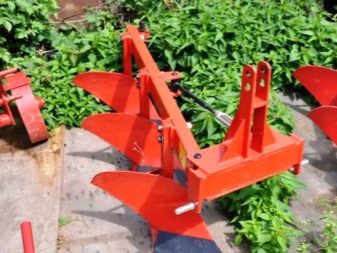

Плуги собранные умельцами из остатков железа.

Основным плюсом плуга собственного производства является его дешевизна. Вы можете сделать оснастку из уже имеющихся у вас материалов или использовать детали от старых сельхозорудий. После расформирования государственных предприятий осталось много ненужного оборудования, которое можно недорого переделать под свои нужды.

Следующим преимуществом будет практическое соответствие произведенного плуга вашим требованиям по обработке конкретного типа почвы и необходимых процедур по возделыванию определенных сельскохозяйственных культур. Вы можете изготовить различные рабочие инструменты для разных посевных площадей.

Применение известных по качеству материалов гарантирует успешное применение сделанных своими руками устройств. Магазинные аналоги зачастую не оправдывают указанные технические характеристики и требуют доработки и усиления основных элементов. Накопленные в хозяйстве запчасти и различные металлические конструкции сэкономят вам солидные финансы при самостоятельном изготовлении плуга.

Самодельную оснастку удобнее адаптировать под имеющуюся сельхозтехнику. Конструкцию плуга рассчитывают под конкретный минитрактор по мощности и производительности. Также возможно дополнительная комплектация оборудования различными инструментами для проведения комбинированной обработки земельного надела.

Как переделать готовый плуг?

Уже готовый плуг при необходимости всегда можно переделать. К примеру, простой конский вариант можно легко изменить на мотоблочный. Почти все конские плуги отличаются внушительным весом из-за наличия грузного отвала. Если подобный элемент установить на мотоблок без предварительной переделки, земля попросту не будет отбрасываться. Чтоб переделать конский плуг в мотоблочный, работы проводят в определенной последовательности.

• Сооружают отвал. Для него заранее подготавливают подробный чертеж. Опираясь на схему, вырезают из стальной заготовки отвал. Желательно для этого подготовить картонный шаблон.
• Придают стали требуемую форму.
• Снимают конный отвал и фиксируют на его место деталь, сделанную своими руками.
• Убирают ручки, которые находились на вертикально сориентированной оси.
• Вместо них фиксируют крепежи из металла. Через них плуг прикрепляют к мототехнике.

Особенности

Плуг для мини-трактора – это универсальное оборудование, которое широко используется владельцами приусадебных участков и фермерами. Существует два вида устройств – общие и специализированные. Плуг включает следующие элементы:

• опорная часть;
• лемех;
• стойка;
• полевая доска;
• перо.

Основным элементом данного устройства является железный лемех из легированной стали, задача которого перевернуть верхний плодородный пласт земли. Рабочая поверхность лемеха не просто поднимает землю, но и подрезает корневую систему сорных растений, а также способствует помещению семян на большую глубину, где они сгниют и не прорастут. Вспашка не только позволяет сделать почву рыхлой, но и насыщает ее кислородом. Лемех состоит из лезвия, пятки и носка. Существуют такие три формы лемеха, как:

• винтовой;
• цилиндрический;
• полуцилиндрический.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Самым большим спросом пользуются изделия лемешного типа. Их использовали ещё наши предки, при этом прежняя популярность осталась неизменной и до наших дней. Что касается дисковых решений, то чаще всего такие модели незаменимы при обработке тяжелых почвенных составов и участков с повышенной или недостаточной влажностью. В свою очередь, комбинированные и ротационные устройства подойдут для обработки целины.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Как сделать плуг для минитрактора своими руками

знать некоторые нюансы

Поднимая пласт земли на высоту до 30 см, корпус получает большие нагрузки, а его поверхность подвержена абразивному износу. Поэтому для рабочих частей самодельного плуга желательно использовать металл толщиной 4-6 мм.

Лемех желательно сделать съемным (перед использованием будет проще наточить). Из материалов лучше всего подходит сталь 9хС (изготавливают диски для циркулярки) либо сталь 45.

Учитывая все описанное выше, можно начинать делать отвал. Его делают тремя способами.

• Рабочая часть отвала в форме цилиндра. Если есть какой-то листогибочный инструмент (к примеру, вальцы), то для изготовления заготовки необходимой формы много труда не потребуется. Металлическую заготовку отвала (можно отрезать газовой электросваркой или ножницами по металлу) подают под наклоном в 21−24° на вальцы или листогиб, выгибают и правят по шаблону.
• В качестве отвала подходит труба (толщина стен около 6 мм) сечением 50-65 см. Из картона делают шаблон, прикладывают к трубе, проворят контур мелом и отрезают газосваркой. Если необходимо, то доводят молотом.
• Наиболее трудоемкий вариант, когда заготовку предварительно разогревают в горне и изгибают по матрице.

Корпус плуга делается из металлического листа (ст. 3 – ст. 10) не меньше 4 мм толщиной.

Специалисты советуют предварительно сделать все детали из картона и склеить их, сохраняя требуемые углы. Если эта картонная модель удовлетворит вашим требованиям, то можно приниматься за изготовления металлического плуга своими руками.

Сборка

При несоответствии углов

После на щиток приваривается пластина основания (сюда для лемеха приваривают упорные уголки) и распорная планка. Данную конструкцию тщательно осматривают и, при отсутствии каких-то погрешностей, плуг полностью сваривают. Стальной лист, на котором делалась сварка и сборка, отсоединяют от готового плуга при помощи «болгарки» или зубилом. Швы сварки непременно зачищают, лемех и отвал шлифуют шкуркой.

Чтобы самодельный плуг стал самоходным, на него устанавливают двухколесный мотоблок. Сделав плуг своими руками, можно за небольшие деньги купить сильного и надежного помощника в виде минитрактора, для обработки земли в поле, в огороде или на приусадебном участке.

Какую конструкцию выбрать?

Лемешно отвальный плуг, собранный своими руками.

Конструкции плуга разнообразны и зависят от типов обрабатываемых почв и видов выполняемых работ. Различают следующие модификации:

• Лемешно-отвальные – имеют рабочий инструмент в виде клиньев, с помощью которых производится подрезание пласта почвы, его сдвигание и раскрашивание. Используются на минитракторах и мотоблоках в мелких хозяйствах.
• Дисковые – используют на твердых и тяжелых грунтах для предварительной вспашки. Свободно вращающиеся ножи в виде металлических дисков разрезают верхний слой, а расположенные дальше отвальные элементы переворачивают пласт.
• Роторные – современная модель плуга, где несколько рабочих ножей установлены на подвижный вал. Такая конструкция обеспечивает высокую производительность, но сложна при самостоятельном изготовлении.

Самым распространенным вариантом является самодельный двухкорпусной плуг с рабочими инструментами в виде лемехов и отвалов. Эта модель проверена временем и опытом многочисленных фермеров. Такие конструкции часто дополняются предплужниками, производящими срезание верхнего задернованного слоя почвы.

Техника безопасности

В процессе эксплуатации самодельного плуга необходимо соблюдать соответствующие меры безопасности. Среди них можно выделить наиболее важные пункты.

• в момент движения плуга по борозде недопустима его настройка по высоте, очистка колеса и лемеха от земли и другие манипуляции, связанные с участием человека;
• все узлы соединений должны быть надежно закреплены – люфт недопустим;
• необходимо осуществлять своевременную очистку механизмов и заточку режущих элементов;
• все действия производить только с обездвиженным плугом при выключенном тракторе.

Для обеспечения безопасности труда важно производить работы, соответствующие техническим характеристикам конкретного аграрного механизма. Превышение нагрузок может привести к быстрому износу, повреждениям агрегата и нанесению вреда здоровью человека

О том, как сделать плуг на мини-трактор своими руками, смотрите в следующем видео.

Плуг для минитрактора необходим для того, чтобы обрабатывать землю перед посадкой растений. Наличие агрегата позволяет повысить производительность труда. В магазинах представлен широкий выбор сельскохозяйственных инструментов, поэтому владельцы приусадебных участков найдут технику для сада и огорода. С ее помощью можно быстро обработать участки земли большой площади.

Для работ в саду подходят минитракторы, они имеют навесное оборудование. Купив плуг, можно быстро вспахать землю, подготовить ее для посадки растений.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Также можете посмотреть чертежи и сборку плуга для минитрактора Т 25

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

Виды и предназначение плуга к минитрактору

Обработка земли — это наиболее сложная и трудоемкая процедура в выращивании фруктов и овощей. Почву нужно обработать перед посевом и после уборки урожая. Облегчить эту работу как раз и может плуг. Это навесное оборудование для минитрактора имеет металлический лемех, которым он и переворачивает землю. Очень давно человек сам должен был тащить за собой лемех, чуть позже — эту работу выполняли животные, а сегодня — техника.

Основная задача плуга для мототрактора — переворачивание верхнего пласта почвы. Таким образом уничтожаются все сорняки. Лемех подрезает уже принявшиеся растения, разрушая их корневую систему, а также семена сорняков при переворачивании земли оказываются достаточно глубоко, благодаря чему также погибают и не прорастают. В процессе вспашки земля разрыхляется, становится более рассыпчатой, насыщается кислородом.

Плуг для мототрактора и минитрактора бывает таких типов:

1. Дисковый. Устройство имеет форму сферических дисков, которые циркулируют на подшипнике. Края у дисков острые, поэтому они очень легко разрезают землю. Чаще всего такой инструмент используется на очень затверделых или очень влажных почвах;
2. Оборотный или перекидной. Конструкция имеет вид клиньев, расположенных под небольшим градусом. В итоге вы получите криволинейный отвал измельченной почвы;
3. Роторный. Это уже боле современный инструмент, который представляет собой подвижный вал, на который монтируются ряд лемехов. Минитрактору с таким устройством работать гораздо легче и быстрее, так как ему не нужно следовать строгой прямой линии движения.

Самым оптимальным решением будет двухкорпусный плуг для минитрактора — имеющий два лемеха. Хотя однокорпусные модели тоже пользуются спросом у владельцев небольших участков.

Плуги для минитрактора также делятся на такие виды по разным критериям:

1. По способу пахоты. Делятся на такие подвиды:
2. бороздные;
3. для образования свальных гребней;
4. гладко пашущие;
5. По типу крепления. В свою очередь данный вид делится на следующие подвиды:
6. навесные. Такой инструмент способен подняться лишь благодаря специальной навеске. Количество корпусов зависит лишь от модели самого трактора. Достоинств здесь достаточно много: маленькая масса конструкции, небольшой радиус поворота, мало деталей. К недостаткам можно отнести лишь то, что трактор не сможет работать с плугом с большим количеством корпусов;
7. полунавесные. Данный вид приводится в рабочее состояние благодаря специальной навеске и колесам, которые расположены на самом плуге. Количество корпусов зависит от типа трактора — с тягой до 3 тонн плуг может иметь до 6 корпусов, до 5 тонн — не больше 12 корпусов. Конечно, работать с таким количеством корпусов гораздо удобнее, однако значительно увеличивается радиус разворота и появляется огромное число конструктивных деталей;
8. прицепные. Приводится в рабочее состояние только при помощи колес. Современные аграрии его используют крайне редко, так как сегодня техника оснащена навесной системой со встроенным гидроцилиндром. Пользователи отмечают, что земля, перепаханная таким плугом, более однородная и ровная, но при этом значительно увеличивается радиус разворота, что не всегда есть уместным и возможным;
9. конские. На конной тяге сегодня плуги используются крайне редко, но все же такой тип обработки земли еще можно встретить. Его целесообразно использовать в тех местах, куда техника попросту не доберется.
10. По назначению. Плуг широко используется потребителями непосредственно для обрабатывания почвы. Но также его применяют для работ под водой, для прокладки кабеля, во время добычи нефти.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

Приступаем к изготовлению

Если вы намерены создать самодельный плуг для минитрактора, отдавайте предпочтение легированным сталям, которые гарантируют максимальную прочность конструкции, снижают хрупкость и повышают износостойкость. Форму отвала изготавливают с учётом наличия необходимых инструментов и приборов. Чтобы точность изготовления была максимальной, используйте лишь листогибочные станки от проверенных производителей.

Вы должны понимать, что в условиях обычной мастерской необходимо будет применить обычные тиски и наковальню. Первым делом следует вырезать металлический лист толщиной от 3 мм, а затем поэтапно загнуть его. Делайте это с высокой точностью, т. к. любые ошибки повлекут за собой неспособность полноценно обрабатывать грунт. Для упрощения задачи достаточно применить готовый отрезок металлической трубы или баллона, вырезав по шаблону требуемый кусок.

В таком случае необходимо усилить нижнюю часть отвала лентой из металла толщиной 5 мм, что позволит повысить её прочность. Такой элемент фиксируют на потайных заклёпках или приваривают, защищая поверхность и затачивая её. На обратной стороне приваривается держатель длиной от 40 см. В нём можно проделать несколько отдельных отверстий под крепление, что позволит свободно обрабатывать почву на разной глубине.

При изготовлении корпуса необходимо применить прочную стальную трубу с сечением прямоугольного типа и диаметром от 3 мм. Оптимальная длина корпуса варьируется в пределах 0,4−1 м и определяется количеством навесных деталей, которые будут установлены на плуг. На один конец трубы следует установить фланец, который станет креплением для каркаса. На противоположной стороне фиксируют рабочую часть плуга, используя болты.

Если говорить о тяжелых конструкциях плуга, то здесь следует позаботиться о наличии направляющего колеса со стороны режущих элементов, а также вспомогательного с обратной стороны

Важно использовать колеса диаметром от 200 мм (если речь идёт о большом колесе), и диаметром 100 мм для меньшего колеса. Их размещают относительно осевой линии таким образом, чтобы конструкция находилась в равновесии, а нагрузка на трактор была снижена

Большое колесо устанавливают по ширине отвала, а маленькое — на половину этого расстояния с противоположной стороны.

Плуг для минитрактора — это один из самых незаменимых приборов, который должен быть в инвентаре каждого дачника или огородника

Заниматься земледелием без такого важного приспособления очень проблематично. К тому же его необязательно покупать, т

к. особые сложности в самостоятельном изготовлении практически отсутствуют. Достаточно найти схемы и чертежи, а затем приступить к выполнению пошаговой инструкции. В таком случае вы сможете сделать высокоэффективный инструмент за короткое время.

Как сделать плуг для мотоблока и трактора своими руками

Сначала рассмотрим плуг для мотоблока или минитрактора, который можно сделать своими руками по чертежам. Для визуального анализа устройства рекомендуем бесплатно .

Данный плуг агрегатируется с сельхозтехникой тягового класса 0,2. Это могут быть тяжелые мотоблоки или минитрактора:

• Беларус-082;
• Беларус-112;
• Беларус-132Н;
• Беларус-08К;
• КМЗ-012, Т-0,2 (Уралец);
• ХТЗ-8 (Прикарпатец).

Краткие технические характеристики плуга ПН-2-20:

• ширина захвата – 0,4м;
• глубина обработки почвы – до 25см;
• производительность – до 0,05 га/час;
• масса конструкции – 67кг.

Возделывание большого участка земли является трудоемким и энергозатратным процессом, в котором не обойтись без использования технических приспособлений. Благодаря плугу, почву можно должным образом подготовить к посевной, а также обработать для избавления от бурьянов и сухостоя после сбора урожая.

Плуг крепится к механизированной технике, которая посредством высокой тягловой силы приводит агрегат в движение. В процессе работы с плугом верхний слой почвы поддевается лемехом, а после попросту переворачивается. Это позволяет не только взрыхлить землю, но и улучшить ее аэрацию. Более того, обработка почвы с помощью плуга уничтожает до 90% растущих на участке сорняков!

Как изготовить этот полезный агрегат, который необходим в каждом хозяйстве? Для начала нужно позаботиться о приобретении необходимых высококачественных материалов. Для лопастей плуга понадобится сталь толщиной порядка 5 миллиметров. Сам лемех следует сделать съемным, чтобы его периодически можно было доставать и заострять. Для корпуса используйте закаленную сталь, которую перед свариванием не помешает обработать противокоррозионными растворами.

Чтобы изготовить специальный функциональный отвал для плуга, обязательно придерживайтесь следующих рекомендаций:

1. Из металлического листа вырежьте цилиндрическую рабочую поверхность отвала.
2. С помощью листогиба выкроенные детали загибаются на 22-23 градуса, при этом последние строго подгоняются под необходимые форму и размер.
3. Учтите, что размер полой металлической трубы для отвала составляет порядка 55-59 сантиметров в длину. Толщина стенок не должна превышать 5 миллиметров.
4. Саму заготовку отвала нужно предварительно нагреть, чтобы затем произвести матричное выгибание.

Непосредственно корпус для круга можно изготовить из металлического листа толщиной не менее 3-4 миллиметров. Из него вырезается квадрат со сторонами 50 на 50 сантиметров, к которому нужно последовательно приделать лемех, боковые щитки и отвал. При этом следите за строгим соблюдением нужных углов между комплектующими плуга. Наличие зазоров или неточностей при монтировании может пагубно сказаться на долговечности агрегата. Сварив все детали между собой, нужно зачистить швы, а лемех с отвалом желательно зашкурить во избежание появления ржавчины.

Когда Вы освоите все тонкости изготовления плуга для мотоблоков и минитракторов можно переходить на более сложные задачи.

Плуг оборотный 5 корпусный на Т-150 (ПЛП-5-35):

Это 3D-модель 5-ти корпусного оборотного прицепного плуга ПЛП-5-35 на трактор Т-150 или другие трактора с тяговым классом 3 и выше. Используя данную 3D-модель плуга для производства, Вам не потребуются чертежи. Конструкция разобрана на более чем 100 деталей до мелочей. Проект создан 3D-формате CAD файлов *.STEP. Данный формат поддерживается множеством CAD-редакторов, в том числе и бесплатным FreeCAD.

Примечание. Работать с форматом STEP в программе FreeCAD не очень удобно. Программа требует много ресурсов компьютера для загрузки всех деталей устройства. Только лишь на открытия файла на среднем ноутбуке требуется около 10-ти минут. При возможности воспользуйтесь платной профессиональной программой AutoCAD.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.
