Точный расчет количества радиаторов (секций) отопления

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

• где Q – показатель теплоотдачи;
• S – общая площадь помещения;
• k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

• одна – k1=1,0;
• две – k1=1,2;
• три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

• север, северо-восток или восток – k2=1,1;
• юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

• простые, не утепленные стены – 1,17;
• кладка в 2 кирпича или легкое утепление – 1,0;
• высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

• -35°С и менее – 1,4;
• от -25°С до -34°С – 1,25;
• от -20°С до -24°С – 1,2;
• от -15°С до -19°С – 1,1;
• от -10°С до -14°С – 0,9;
• не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

• до 2,7 м – 1,0;
• 2,8 — 3,0 м – 1,02;
• 3,1 — 3,9 м – 1,08;
• 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

• холодное, неотапливаемое помещение/чердак – 1,0;
• утепленный чердак/мансарда – 0,9;
• отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

• обычные (в том числе и деревянные) двойные окна – 1,17;

• окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
• двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

• менее 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

• диагональный, где подача сверху, обратка снизу – 1,0;
• односторонний, где подача сверху, обратка снизу – 1,03;
• двухсторонний нижний, где и подача, и обратка снизу – 1,1;
• диагональный, где подача снизу, обратка сверху – 1,2;
• односторонний, где подача снизу, обратка сверху – 1,28;
• односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

• практически не прикрыт подоконником, не прикрыт экраном – 0,9;
• прикрыт подоконником или выступом стены – 1,0;
• прикрыт декоративным кожухом только снаружи – 1,05;
• полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Расчет размера стального радиатора

Конструкция панельных приборов отличается от секционных. Батареи делаются из штампованных стальных листов толщиной 1…1.2 мм, заранее обрезанных в нужный размер. Чтобы подобрать радиатор требуемой мощности, нужно выяснить теплоотдачу 1 метра длины сваренной из листов панели.

Предлагаем воспользоваться простейшей методикой, основанной на технических данных серьезного немецкого производителя панельных водяных радиаторов Kermi. В чем суть: штампованные батареи унифицированы, типы изделий отличаются между собой количеством греющих панелей и теплообменных оребрений. Классификация радиаторов выглядит так:

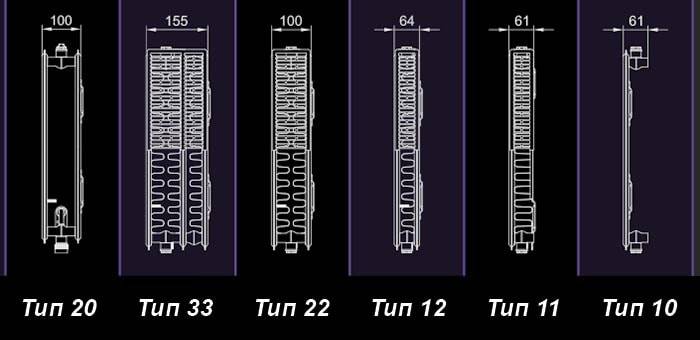

• тип 10 – однопанельный прибор без дополнительных ребер;
• тип 11 – 1 панель + 1 лист гофрированного металла;
• тип 12 – две панели плюс 1 лист оребрения;
• тип 20 – батарея на 2 греющих пластины, конвекционное оребрение не предусмотрено;
• тип 22 – двухпанельный радиатор с 2 листами, увеличивающими площадь теплообмена.

Итак, панельные штампованные приборы любого бренда отличаются только монтажными габаритами. Расчет радиаторов отопления сводится к выбору подходящего типа, затем по высоте и теплоотдаче вычисляется длина батареи для конкретного помещения. Алгоритм следующий:

1. Определите исходные данные, перечисленные в начале статьи.
2. Выберите тип и высоту отопительного прибора. Самый распространенные варианты – изделия высотой 30, 40 и 50 см, тип 22.
3. Воспользуйтесь представленной таблицей, где указана теплоотдача q (Вт/1 м. п.) радиаторов Kermi разных типов и размеров в зависимости от условий эксплуатации. Начните с левого столбца – отыщите соответствующую температуру комнаты, потом – теплоносителя, дальше высоту и тип батареи. В ячейке на пересечении строки и столбца найдете мощность 1 метра радиатора.
4. Количество энергии, нужной для обогрева, разделите на величину q – узнаете метраж радиатора заданной высоты.
5. По каталогу подберите прибор водяного отопления соответствующей длины. При необходимости (например, батарея вышла чересчур длинной) разбейте этот размер на 2—3 прибора.

Пример расчета. Определим габариты стального радиатора для той же комнаты 15.75 м²: теплопотери — 2048 Вт, температура воздуха – 22 градуса, теплоносителя – 65 °C. Возьмем стандартные батареи высотой 500 мм, тип 22. По таблице находим q = 1461 Вт, выясняем общую длину панели 2048 / 1461 = 1.4 м. Из каталога любого производителя выбираем ближайший больший вариант – обогреватель длиной 1.5 м либо 2 прибора по 0.7 м.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м2
• алюминиевый — 1,9-2,0м2
• чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр рассчитывается по определенным формулам.

Базовая формула расчета выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать 2 радиатора по 7 секций в каждом

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.

Рассчитываем батареи исходя из условий — правильный подбор

Примите к сведению, что производители радиаторов указывают в характеристиках максимально возможные параметры мощности, которые актуальны лишь для самых благоприятных условий. Если же необходимо вычислить тепловую мощность в реальных условиях, потребуется вычислить такой показатель, как температурный напор или «дельту системы». Допустим, если в месте входа температура воды в системе составляет 90 ℃, а на выходе – 70 ℃, и комнату нужно прогревать до 20 ℃, то дельта системы будет 70 ℃.

Если в комнате нужна температура, например в 23 ℃, а теплоноситель не разогревают даже до 70 ℃, потребуется пересчет мощности.

Сначала высчитываем температурный напор, определив среднее значение между входящей и выходящей температурой теплоносителя и отняв от него показатели нагрева комнаты.

Например, на входе теплоноситель нагрет до 70 ℃, а на выходе до 60 ℃, при этом комфортная температура в комнате нужна 23 ℃. Тогда дельта температур будет (70+60):2-23=42 ℃. После этого следует воспользоваться таблицей для переопределения мощности и взять из нее коэффициент, соответствующий дельте. В нашем случае к значению в 42 ℃ привязан коэффициент 0,51.

Итак, если вы приобрели радиатор с заявленной мощностью в 185 Вт, то реальная мощность будет: 185×0,51=94,35 Вт. То есть с учетом настоящих условий мощность радиатора будет почти вдвое меньше заявленной.

В связи с этим, перед тем как выбирать радиатор по площади, стоит выяснить настоящие условия эксплуатации для вашей отопительной системы, чтобы в результате в вашей квартире были созданы комфортные для жизни условия.

Какие трубы лучше для магистрали отопления

Мало знать, как рассчитать мощность котла, надо еще правильно выбрать трубы. Сейчас рынок предлагает несколько видов труб для отопления из разных материалов:

• полиэтилен,
• полипропилен (с армированием и без),
• стальные,
• медные,
• нержавеющие.

Трубы для отопления в доме можно взять разные, но важно сдать особенности выбранного видаИсточник ms.decorexpro.com

У каждого из этих видов свои нюансы, которые стоит учитывать при разработке и расчете отопления частного дома:

Стальные трубы в использовании универсальны и выдерживают давление до 25 атмосфер, но обладают существенным недостатком – они ржавеют и имеют определенный срок эксплуатации. Кроме того, имеют сложности при монтаже.
Трубы из полипропилена, композитного металлопластика и сшитого полиэтилена легко монтируются и, благодаря весу, их можно использовать на тонких стенах. Преимущество таких труб в том, что они не подвержены ржавчине, гниению и не реагируют на бактерии. Важный показатель – они не расширяются от тепла и не деформируются на морозе. Выдерживают постоянную температуру до 90 градусов и кратковременное повышение до 110 градусов Цельсия.
Медные трубы отличает высокая цена и повышенная сложность при монтаже, но в прочности они конкурируют с пластиковыми трубами, не подвержены ржавчине и считаются лучшим вариантом. Кроме того, медь пластична, хорошо проводит тепло и держит температуру воды в трубах в пределах от –200 до 250 градусов Цельсия

Эта способность меди защитит систему от возможной разморозки, что очень важно в условиях Сибири и северных районов.

Если дом находится на севере страны, то медные трубы для системы отопления подойдут лучше всегоИсточник svizzeraenergia.ch

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установкиКоличество тепла зависит и от места установки

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание

Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Цель расчетов

Нормативная документация по отоплению (СНиП 2.04.05-91, СНиП 3.05-01-85), строительной климатологии (СП 131.13330.2012) и тепловой защите зданий (СНиП 23-02-2003) требует от отопительной аппаратуры жилого дома выполнения следующих условий:

• Обеспечение полной компенсации тепловых потерь жилища в холодное время;
• Поддержание в помещениях частного жилища или здания общественного назначения номинальных температур, регламентированных санитарными и строительными нормами. В частности, для ванной комнаты требуется обеспечение температуры в пределах 25 градусов Ц, а для жилой – значительно ниже, всего лишь 18 градусов Ц.

Понятие теплого комфорта следует трактовать не только в качестве плюсовой температуры произвольного значения, но и как максимально допустимую величину. Нет смысла монтировать батареи с двумя десятками секций для обогрева небольшой по площади детской спальни, если ради свежего воздуха (чересчур нагретые радиаторы «сжигают» кислород вокруг себя) приходится открывать форточку.

Батарея отопления, собранная с излишним количеством секций

С помощью калькулятора расчета отопительной системы определяется тепловая мощность радиатора для эффективного отопления жилой площади или подсобного помещения в установленном температурном диапазоне, после чего корректируется формат радиатора.

Расчет батареи отопления, исходя из объема комнаты

Итак, с квадратурой жилого помещения все ясно, но не забывайте, что при равных размерах пола одинаковых, казалось бы, спален в двух разных домах пространство у них может сильно различаться. Все дело в высоте потолка, которая может быть типовой около 2.5 метров, а может достигать и всех 4, что увеличит объем комнаты почти вдвое. Как же в таких случаях правильно рассчитать алюминиевые или стальные радиаторы отопления? Снова обратимся к СНиП.

Согласно нормам, для обогрева 1 кубического метра жилого пространства необходимо 40 Вт излучаемого прибором тепла. Эту величину и возьмем за основу. Зная площадь помещения, вычислить его объем не сложно, достаточно умножить известное значение квадратуры на высоту стен.

Далее нужно узнать общую мощность, требуемую для комфортной температуры в комнате, для чего умножаем объем на показатель, взятый из СНиП. И, наконец, берем паспорт, без которого не должны продаваться батареи обогрева, и с помощью указанных там характеристик выясняем, как рассчитать количество секций, взяв за основу мощность одной. У нас получится формула N = 40SH/P, где H – высота помещения. Также данные можно взять из таблицы:

Мощность одной секции по паспорту, Вт	Площадь помещения, м2
10	12	14	16	18	20	22
При высоте потолка 3.5 метра
140	10	12	14	16	18	20	22
150	10	12	14	15	17	19	21
160	9	11	13	14	16	18	20
170	9	10	12	14	15	17	19
180	9	10	12	14	15	17	19
190	8	10	11	13	14	16	18
200	8	9	11	12	14	15	17
При высоте потолка 4 и 4.5 метра
140	12	14	16	19	21	23	26
150	11	13	15	18	20	22	24
160	10	12	14	16	18	20	22
170	10	12	14	16	17	19	21
180	10	12	14	16	17	19	21
190	9	11	13	15	16	18	20
200	9	11	12	14	16	17	19

Существует и более точный расчет батарей центрального или замкнутого котельного отопления, для которого нужно учесть многие факторы, такие как тип остекления в комнате, количество наружных стен и другие. Формула выглядит следующим образом: N = 100SK₁K₂K₃K₄K₅K₆K₇/P. Здесь

K₁ – коэффициент типа остекления:

• Для двустворчатых рам – 1.27
• Для двойных стеклопакетов – 1
• Для тройных стеклопакетов – 0.85

К₂ – коэффициент утепления помещения:

• Тонкая термоизоляция – 1.27
• Оптимальная термоизоляция – 1
• Толстая термоизоляция – 0.85

К₃ – процент остекления окон от площади пола

• 50 % – 1.2
• 40 % – 1.1
• 30 % – 1
• 20 % – 0.9
• 10 % – 0.8

К₄ – самая низкая средняя температура в течение недели в местности постройки дома

• -35 – 1.5
• -25 – 1.3
• -20 – 1.1
• -15 – 0.9
• -10 – 0.7

К₅ – количество наружных стен в помещении

• 1 стена – 1.1
• 2 стены – 1.2
• 3 стены – 1.3
• 4 стены – 1.4

К₆ – тип помещения над комнатой

• Холодный чердак – 1
• Теплый чердак – 0.9
• Теплое жилое помещение – 0.8

К₇ – высота потолков

• 2.5 метра – 1
• 3 метра – 1.05
• 3.5 метра – 1.1
• 4 метра – 1.15
• 4.5 метра – 1.2

Данный расчет позволит, в том числе, разобраться, как правильно рассчитать количество батарей, получившееся число секций нужно просто разделить на несколько радиаторов. Это позволит более эффективно использовать площадь приборов системы обогрева. Однако расчет количества радиаторов отопления требует учета и других факторов, в частности, длины труб, а это значит, что нужно будет выполнять совершенно иные вычисления. Но сделать их следует обязательно, ведь чем полнее расчет отопления частного дома, тем комфортнее будет проживание в нем.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Виды батарей

Есть несколько видов батарей, и мы перечислим характеристики каждого из них, чтобы вам проще было выбрать нужный вариант.

Стальные

Не самый распространенный вариант. Причина низкой их популярности — теплообменные характеристики. Преимущества: приемлемая цена, небольшой вес и простая установка. Однако стенки обладают недостаточной теплоемкостью – быстро прогреваются и быстро остывают. Помимо этого, гидроудары могут вызвать течь в местах, где соединяются листы. При этом недорогие модели (без защитного покрытия) могут проржаветь. Подобные варианты служат гораздо меньше других и их гарантийный срок более ограничен.

Зачастую сложно определить количество радиаторов из стали на одну комнату, так как их цельная конструкция не позволяет добавить или убрать секции. Тепловую мощность необходимо предварительно учитывать. Все зависит от ширины и длины пространства, в котором вы собираетесь их установить. В некоторых моделях трубчатого типа можно добавлять сегменты. Мастера делают это на заказ, когда изготавливают их.

Чугунные

Такие изделия видел каждый из нас: стандартные гармошки. Пусть их дизайн был предельно прост, но конструкция позволяла эффективно отапливать дома и квартиры. Теплоотдача одной «гармошки» — 160 Вт. Расчет секций сборных чугунных радиаторов прост, поскольку их число могло быть неограниченным. Современные предложения стали усовершенствованными, они вписываются в разные интерьеры. Есть и эксклюзивные модели с рельефными узорами. Преимущества труб из чугуна:

• тепло долго сохраняется при высокой отдаче;
• устойчивость к гидроударам, резкому перепаду температур;
• устойчивы к коррозии.

Можно пользоваться разными теплоносителями, поскольку они подходят для автономных и центральных отопительных систем. К недостаткам можно отнести хрупкость материала (он не выдерживает прямых ударов), сложность установки (из-за больших размеров). Помимо этого, не каждая стена выдержит их вес. Перед тем, как запустить котел зимой, протестируйте систему, наполните трубы водой, чтобы определить, если ли неисправности.

Алюминиевые

Появились не так давно, но быстро стали популярными. Стоят они сравнительно недорого, минималистично оформлены, их материал обладает с хорошей теплоотдачей. Модели из алюминия выдерживают высокое давление и температуру. Теплоотдача каждой секции составляет до 200 Вт, но при этом ее вес небольшой – не более 2 кг. Для них не требуются большие теплоносители. Они наборные, поэтому можно добавлять или убирать секции радиаторов, рассчитывая по площади помещения. Есть и цельные модели.

Недостатки:

1. Алюминий подвержен коррозии. Также высока вероятность газообразования, поэтому алюминиевые трубы больше подходят для автономной отопительной системы.
2. Неразборные модели могут давать течь в местах соединений, отремонтировать их нельзя, придется заменять полностью.

Самые долговечные варианты сделаны из анодированного металла. Они долго сохраняют устойчивость к коррозии

Их дизайн примерно схож, и когда вы будете делать выбор, обратите внимание на документы. Как правильно рассчитать количество секций радиатора на комнату по инструкции.

Биметаллические

Модель биметаллического радиатора не менее надежна, чем чугунная. Хорошая тепловая отдача делает их лучше алюминиевых. Этому способствуют особенности их конструкции. Один сегмент состоит из стальных коллекторов. Они соединены металлическим каналом. Мастера собирают их, используя резьбовые муфты. За счет алюминиевого покрытия можно получить хорошую тепловую отдачу. Трубы не ржавеют. Высокая прочность и износостойкость сочетается с отличной теплоотдачей.

Устройство отопительных систем

В любой системе отопления, использующей в качестве теплоносителя воду, всегда применяются два основных элемента — трубы и радиаторы. Нагрев помещения происходит следующим образом: нагретая вода по трубам подаётся под давлением или самотёком в систему водопровода. В этой системе установлены батареи, заполняемые водой. Заполнив радиатор, вода попадает в трубу, ведущую её обратно к месту нагрева. Там снова подогревается до нужной температуры и заново направляется в батарею. То есть движение теплоносителя происходит по кругу.

В системе отопления обязательно имеются трубы и батареи

Для достижения наибольшей эффективности батареи располагаются согласно разработанным правилам. Размещать их общепринято в местах поступления холодного воздуха, поэтому их монтируют под подоконниками.

При монтаже следует соблюдать следующие рекомендации:

• батарея располагается строго в середине под оконным проёмом;
• ширина радиатора должна составлять не меньше 70% от ширины окна;
• расстояние от батареи до низа подоконника или верха специального углубления составляет не менее 15 см;
• высота радиатора над уровнем пола должна превышать 10 см;
• радиаторные секции не следует закрывать декоративными решётками и другими предметами.

Установка широкого отопительного устройства образует тепловую завесу, но превышать расчётное количество секций радиатора нежелательно, чтобы не терять мощность батареи. Поэтому, если окно широкое, следует подбирать нагревательное устройство таким образом, чтобы оно было вытянутой формы, или ставить несколько радиаторов.

Связано это с увеличением пылеобразования из-за повышенной скорости движения воздуха и искусственной преграды для тёплых потоков.

Как рассчитать диаметр отопительных труб. вы увидите в этом видео:
