Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

Внимание!
Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.. Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия

Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

• толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
• допустимый нахлест;
• вертикальное армирование;
• количество стержней для П-образных хомутов.

Видео описание

Еще можно рассчитать фундамент с помощью онлайн калькулятора. Только надо учитывать, что неизвестно, какие допуски и формулы прячутся за интерфейсом программы. Поэтому, калькулятор арматуры для монолитной плиты можно использовать только для примерных вычислений.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Видео описание

Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:

От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.

Основные вводные параметры перекрытия

Общая площадь

Тут необходимо ввести общую площадь перекрытия по внешнему периметру дома, включая все монолитные участки, если таковые содержит перекрытие.

Монолитные участки

Если перекрытие содержит монолитные участки, то введите их параметры. Некоторые пункты содержат данные по умолчанию. Если монолитных участков нет, то во всех пунктах должно быть значение «0».

Периметр перекрытия

По умолчанию предполагается, то по периметру перекрытия будет идти кладка из выбранного вами материала с утеплением, а монолитный связывающий пояс не применяется. Вы можете изменить данные параметры на ваше усмотрение или на то решение, которое заложено в проекте. Также вы можете применить и доборные блоки и монолитный пояс указав у каждого нужный периметр. Здесь достаточно гибкая настройка под различные решения.

Так как плиты могу опираться на только на внешние и внутренние несущие стены, поэтому здесь всего два типа стен.

Раскладка плит перекрытия

Раскрывающийся список «Участки/комнаты, перекрываемые плитами перекрытия» содержит 10 участков или комнат, которые будут перекрываться пустотелыми плитами. Под участком тут подразумевается более 2 помещений дома, которые необходимо перекрыть. На изображении ниже описаны все правила ввода данных «визуально».

Что такое плитный фундамент

Говоря простыми словами, плитный фундамент это железобетонная плита, которая устанавливается под все здание или отдельную его часть. Отличительной чертой данной конструкции является неглубокое заложение.

Плитный фундамент может быть, как монолитным, так и сборным – состоять из нескольких одинаковых плит, соединяющихся между собой. Каждый из этих вариантов обладает и преимуществами, и недостатками. Монолитный отличается высоким уровнем прочности, надежности и жесткости. А при использовании сборного требуется наличие специальной техники для транспортировки и укладки плит при монтаже конструкции и других работ. Но сборные модели более быстрые в установке, так как отсутствует необходимость заливки бетона, монтажа опалубки и арматуры.

У плитного фундамента есть еще и дополнительное название – плавающий. Такое наименование обусловлено тем, что при любых подвижках почвы (пучение, осадка грунта), вместе с ней смещается и плита. При этом не возникает локальных деформаций – даже в сборном фундаменте плиты жестко скреплены между собой и устойчивы к постоянным механическим нагрузкам.

Разновидности «плавающего» фундаментаИсточник pallazzo.su

Если вы собираетесь устанавливать мелкозаглубленный плитный фундамент, то учитывайте, что его вверх одновременно является черновым полом первого этажа. При таком типе основания отсутствует возможность возведения подвального помещения.

Этапы армирования

Итак, как армировать плиту перекрытия? Самое важное – это знать, какие этапы нужно пройти для успешного решения существующего вопроса

Расчет нагрузки. Нагрузка на конструкцию может быть разделена на действующую и временную. В первом случае предполагается учет веса плиты, стен, потолка, отделочных материалов, а во втором случае – мебели, оборудования и людей. Впоследствии можно выбрать толщину плиты и бетона, определившись с дальнейшими действиями. Поняв, как армировать бетонную плиту, можно рассчитывать на дальнейшее проведение запланированного мероприятия.
Опалубку на следующем этапе нужно установить на всю длину монолитного покрытия. Для этого на стойки нужно установить продольные балки, после чего – поднять их на оптимальную высоту. Впоследствии можно монтировать поперечные бруски и закреплять фанеру к ним. Для выравнивания конструкции нужно использовать уровень или нивелир.
Следующий этап – это создание каркаса на основе разработанной схемы. В большинстве случаев размер ячеек монолитного покрытия составляет 150 на 150 или 200 на 200 миллиметров

Важно, чтобы продольные участки каркаса были целыми. Если же длины оказывается недостаточно, арматуру потребуется укладывать в режиме внахлест

Места соединения элементов арматуры должны располагаться в шахматном порядке. Арматуру можно связывать только специальной проволокой, а не приваривать. Созданный каркас нужно полностью залить бетоном.
Затем армирование плит предполагает заливку. Залива должна выполняться однократно с использованием бетононасоса. Залитую смесь нужно тщательно уплотнить глубинными вибраторами. Несколько дней плиту нужно разбрызгивать обычной водой для предотвращения появления микротрещин. Эксплуатация может стартовать через месяц.

https://youtube.com/watch?v=qk3SGWhv9do

Для того, чтобы армирование плит было выполнено успешно и удалось правильно установить карниз потолочный для эркера, нужно действовать поэтапно с проведением расчетов и пониманием технических характеристик используемого оборудования.

Для отправки комментария вам необходимо авторизоваться.

!

Просьба, в комментариях пишите замечания, дополнения.

!

Монолитное перекрытие — это альтернатива сборному перекрытию из плит. Монолитные перекрытия заливаются любой формы, их можно опирать не только на стены, но и на столбы, смотрите статью про монолитный каркас дома.

Монолитное бетонное перекрытие — сложный строительный элемент, проектирование которого всё же лучше доверить архитектору. Проблема в том, что одно дело, когда заливается монолитом только небольшая часть перекрытия, а остальное укладывается заводскими плитами. Совсем другое дело — это монолит целиком всего этажа. Если со стенами брак, халтура, ошибки становятся видны постепенно и обычно без серьёзных проблем, то неправильно построенное монолитное перекрытие — это риск трагических последствий.

У покупных пустотных плит перекрытия есть заводская допустимая нагрузка, например, 800 кг/м2. А вот точную максимальную нагрузку на монолитную плиту может сказать только проект архитектора. И к тому же эта нагрузка будет правильной только при условии, что строительство монолита было сделано без ошибок и из материалов с характеристиками в соответствии с проектом. По этой причине в ИЖС люди, которые льют монолитное перекрытие без проекта, часто перестраховываются и берут большой запас прочности.

Строительство монолитного бетонного перекрытия начинается с установки опалубки. Обычно применяется влагостойкая ламинированная фанера либо, если есть возможность, можно взять в аренду специальную опалубку для монолитных перекрытий. Снизу опалубка поддерживается специальными телескопическими стойками-домкратами (их тоже можно взять в аренду) либо самодельными подпорками из бруса.

Телескопическая стойка имеет максимальную нагрузку, которая зависит от вида стойки, высоты ее установки и способа монтажа. Поэтому допустимая нагрузка может колебаться от 600 до 7000 кг на одну стойку. При плотности железобетона 2500 кг/м3 один квадратный метр залитой плиты толщиной 20 см будет весить 500 кг. Можно рассчитать, какое минимальное количество стоек понадобится для перекрытия. Про вес опалубки тоже надо помнить.

Сверху стоек кладутся продольные балки, а сверху продольных балок кладутся поперечные балки, чтобы фанера лежала на них максимально жёстко и не провисала. Верхняя поверхность, образуемая опалубкой, должна быть максимально ровной.

Опалубка перекрытий

Как и любой ж/б элемент, перекрытие требует установки формы для бетона — опалубки. Поскольку перекрытие имеет значительные размеры по площади и находится на высоте, опалубка для него имеет вид стола: сплошная плоскость, заполняющая пространство между несущими стенами (и колоннами) на пространственно жёсткой раме из стоек и откосов. Опалубка бывает трёх видов, но одно требование неизменно для любого из них — надёжное основание.

Инвентарная опалубка

Комплект заводских изделий, в который входят:

1. Стойки — винтовые выдвижные домкраты, длиной до 4 м.
2. Оборудование для стоек — «треноги» в нижней части для устойчивости отдельно стоящего домкрата и «короны» в верхней для посадки балок стола.
3. Деревянные балки — заводские клееные изделия двутаврового профиля высотой 200 мм и длиной до 4,2 м.
4. Ламинированная фанера — листы фанеры толщиной 18-24 мм, размером 1220х2440 мм, покрытые устойчивой плёнкой, предназначенные для создания плоскости перекрытия. Покрытие выдерживает до 40 циклов бетонирования.

Такой набор является профессиональным — инвентарной опалубкой строят высотные жилые дома. Он надёжен, удобен и рассчитан на постоянную эксплуатацию. Приобретение набора для устройства одного перекрытия не оправдает себя — все изделия стальные и стоят недёшево. Выходом может стать аренда опалубки. Специалисты фирмы сами рассчитают необходимое количество каждого из элементов для вашего объекта.

Несомненными достоинствами такого подхода являются скорость установки опалубки и удобство работы, а также качество плоскости. К недостаткам можно отнести риск задержки срока аренды.

Самодельная опалубка

Все элементы «стола» для перекрытия можно выполнить самостоятельно из дерева и некоторых металлических деталей.

К этому методу прибегают в случае, когда основные элементы — стойки, балка и материал плоскости (фанера или доска) есть в наличии. Это и служит основным достоинством метода — использование подручного материала. Очевидные недостатки:

1. Трудоёмкое возведение, требующее развитых навыков плотника.
2. Большой отход материала — до 20% станет непригодным.
3. Проблематичная регулировка по высоте (установка «в горизонт»).

Комбинированный метод

Предусматривает частичное использование элементов инвентарной опалубки и пиломатериала.

В этом случае можно использовать заводские стойки с треногами и коронами, а балки и настил опалубки сделать из доски. Либо арендовать ламинированную фанеру, а раму «стола» собрать из подручного леса. Комбинаций может быть множество.

Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами.  Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
2. Вес конструкции пола 150 кг/м2.
3. Полезная нагрузка 300 кг/м2.
4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

• арматурой класса А-III,
• класс бетона В25,
• защитный слой 20мм

 Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Сбор нагрузок – некоторый дополнительный расчет

Сбор нагрузок и расчет прочности монолитных плит перекрытия часто сводится к сравнению двух факторов между собой:

• усилий, которые действуют в плитах;
• прочностью армированных ее сечений.

Первое в обязательном порядке должно быть меньше, чем второе.

Определение в нагруженных сечениях моментных усилий. Моментных, потому что изгибающие моменты будут определять на 95% армирование изгибных плит. Нагруженные сечения – середина пролета или, выражаясь другими словами, центр плиты.

Изгибающие моменты в квадратной плите, которая не защемлена по контуру (пример – на кирпичные стены) по каждому направлению X и Y могут определяться: Mx = My = ql^2 / 23.

Для частных случаев можно получить некоторые определенные значения:

1. Плита в плане 6х6 м – Mx = My = 1.9тм.
2. Плита в плане 5х5 м – Mx = My = 1.3тм.
3. Плита в плане 4х4 м – Mx = My = 0.8тм.

При проверке прочности считается, что в сечении имеется сжатый бетон сверху, а также растянутая арматура снизу. Они способны образовать силовую пару, которая воспринимает моментное усилие, приходящее на нее.

Showcase Potolku Body

Фундамент плита своими руками: пошаговая инструкция

Для устройства основания многие привлекают подрядчиков, но сделать монолитный фундамент можно и своими руками. Для человека, знакомого со стройкой это не составит особого труда. Главное здесь – поэтапно распланировать все операции, придерживаться составленного плана и соблюдать технологию.

Изначально участок очищается от мусора, кустов и деревьев, которые будут препятствовать работам

Затем размечается место под котлован – в процессе работ важно обеспечить идеально ровные углы. Проверка прямолинейности выполняется путем измерения разности диагоналей

Согласно выполненной разметке снимается верхний слой грунта (плодородный). Традиционно это делается с учетом предполагаемой толщины песчаной и щебневой (если она предусмотрена) подушки, бетонной подготовки и предусмотренной проектом глубины залегания плиты.

Фото 8. Готовый котлован для плитного основания

Котлован должен получиться с идеально ровным дном относительно горизонтальной плоскости. Далее грунт надо качественно утрамбовать. Во избежание заиливания и вымывания песка на дно котлована необходимо уложить полотно геотекстиля с укрытием стенок котлована и обеспечением нахлеста 300 мм между отдельными листами.

Фото 9. Настил геотекстиля в котловане

На дно котлована равномерными слоями по 100-120 мм насыпается песок, смачивается водой и тщательно утрамбовывается с помощью специальной виброплиты. Минимальная толщина подушки – 200 мм.

Фото 10. Трамбование песка виброплитой

Фото 11. Щебневая подушка под плиту

Также на этапе устройства подушки нужно подвести все необходимые инженерные коммуникации, которые будут выводиться через толщу плитного основания (канализация, водоснабжение и др.).

Гидроизоляция

В соответствии с разметкой по контуру будущего фундамента устанавливаются щиты опалубки, жесткость которой будет обеспечиваться распорками, смонтированным по ее наружной стороне.

После монтажа и закрепления опалубки выполняется подбетонка – тонкий (50-70 мм) слой бетона невысокой марки (достаточно М100) для выравнивания горизонтальной поверхности и более качественной гидроизоляции основания.

Фото 12. Бетонная подготовка основания

Затем осуществляется настил гидроизоляционного материала. Для этих целей чаще используется специализированная полимерная профильная мембрана или классический битумный рулонный материал, настилаемый в 2-3 слоя.

Фото 13. Гидроизоляция плитного основания

Поскольку зимы в нашей стране холодные, теплоизоляция фундамента – стандартная процедура. Для утепления плитного основания применяется экструдированный пенополистирол (ЭППС) повышенной плотности.

• Плоская – ЭППС кладется ровным слоем.

  Фото 14. Укладка утеплителя ровным слоем

• С нижними ребрами (УШП) – пенополистирол раскладывается «островками» с обеспечением своего рода приямков по контуру основания и под внутренними несущими стенами.

  Фото 15. Раскладка ЭППС «островками»

Армирование

Изготовление армирующего каркаса начинается с нижнего ряда, соединение прутков между собой выполняется с помощью вязальной проволоки. Для обеспечения защитного слоя бетона 30-50 мм устанавливаются специальные пластиковые подставки под арматурную сетку.

Фото 16. Смонтированный 1-й ряд каркаса

Для обеспечения необходимого расстояния между двумя рядами каркаса применяются специальные подставки «пауки», которые изготовляются самостоятельно из обрезков арматуры. Их количество – 2 штуки на 1 кв. м.

Фото 17. Готовый армирующий 2-рядный каркас

Перекрытие фундамента

Выбор нужно шаблона

Набор основных списков в перекрытии ограничен всего двумя – тип перекрытия и тип блока из которого будет сделана кладка по периметру. При этом не обязательно выбирать тот материал из которого будет возведены стены дома. Например, если стены дома из арболита, керамики или газобетон, то пояс перекрытия может быть выполнен как из материала, из которого стены, так и из кирпича. Если блок для кладки по периметру не будет применяться, то выберите любой вариант, а далее вы можете отказаться от применения данного блока (см. ниже).

Основные

Данные параметры аналогичны параметрам фундаментной монолитной ж/б плите, но с небольшими дополнениями:

• Лаз – это квадратура, которая будет вычитаться из общей квадратуры плиты. Лаз подразумевает то, что монолитная плита перекрытия применяется либо к цокольному этажу, либо к ленточному с подвалом или погребом.
• Глубина выкопки – толщина слоя, который будет сниматься внутри фундамента. Если вы это сделали на этапе выкопки котлована, то введите в данное поле значение «0».
• Толщина подбетонки – слой тощего бетона для гидроизоляции, которая включена в данный расчет по умолчанию. Если вы хотите отказаться от гидроизоляции, то введите в данное поле значение «0» и в принудительном порядке скройте всё что связано с гидроизоляцией в стоке услуг и материалов (внизу расчета).

Узел сопряжения перекрытия с несущей стеной

Здесь вы можете выбрать применять вам доборный блок и утеплитель для периметра монолитной плиты перекрытия ил нет.

На изображении ниже показаны основные комбинации того, что предлагает наш калькулятор. В качестве доборного блока мы выбрали газобетон. При выборе любого другого материала решения по данному узлу сопряжения со стеной будут аналогичны.

Периметр утепления и/или кладки доборных блоков

Если периметр плиты, который требует облицовки блоком и/или утепления, равен общему периметру плиты и при условии, что применяется доборный блок, то опалубки по периметру плиты не будет. Если же периметр плиты, требующий облицовки блоком и/или утепления, меньше общего периметра плиты, как это показано на примере ниже, то опалубка будет просчитана только для того участка, где заливка идет по внешнему периметру наружных стен.

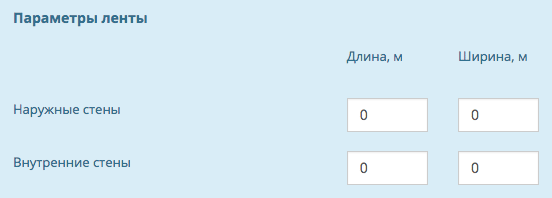

Введите параметры стен дома. Если у вас только один тип внутренних несущих стен, то дополнительно к наружным стенам заполните «Внутренние стены (1 тип)». Перегородки не нужно вводить во «Внутренние стены (2 тип)», т.к. этот набор данных предназначен для внутренних несущих стен второго типа , что встречается достаточно редко, но встречается.
