Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Результаты

2. Установление степени морозной пучинистости грунтов

Показатель Z:

Показатель JL:

Степень пучинистости грунта:

Показатель Z:

Влажностное состояние:

Степень пучинистости грунта:

Степень пучинистости грунта:

3. Расчет фундаментов на пучинистых грунтах

Конструктивная схема здания:

g1, т/м:

g2, т/м:

g3, т/м:

3.2 Расчет ширины подошвы фундаментов и толщины песчанных подушек

Расчет для фундамента с глубиной заложения d=0.3

R, т/м2:

Определяем толщину подошвы фундамента

b1 (наружняя стена), м:

b2 (наружняя стена), м:

b3 (внутренняя стена), м:

b (общая), м:

Определяем толщину подушки из условия прочности подстилающего ее грунта

t1, м:

t2, м:

t3, м:

t (общая), м:

Определяем толщину противопучинистой подушки

Коэффициенты подобраны для фундаментов с глубиной заложения 0,3м

А:

D:

C:

tp1, м:

tp2, м:

tp3, м:

tp (общая), м:

Выбираем наибольшею толщину подушки

Толщина подушки, м:

Пример расчета ленточного фундамента

Для выполнения расчета ленточного фундамента, надо:

• посчитать, сколько весит дом без учета основания;
• определить снеговую и ветровую нагрузки;
• подобрать тип основания.
• рассчитать площадь подошвы фундамента, учитывая несущую способность почвы.

Снеговую нагрузку можно высчитать, основываясь на СНиП 2.01.07-85. В разделе 5 указаны данные по всем районам. Выполнить расчет ветровой нагрузки ленточного фундамента достаточно трудно. Можно воспользоваться упрощенной формулой:(15 х h + 40) x S, где h является высотой от поверхности земли до верхней точки здания, а S- площадью конструкции.

При расчете веса здания необходимо учесть приблизительный вес мебели и техники, находящейся в помещении. Например, при массе здания 13384 кг, полезной нагрузке 11340 кг, снеговой – 8820 кг, а ветровой- 4410 кг расчеты будут выглядеть так. Суммировав эти данные, получаем цифру 37954 кг. К ней надо прибавить 30% на погрешности. В результате, получается общая нагрузка на основание — 49340 кг.

Зная его несущую способность, можно высчитать площадь подошвы фундамента. Например, если она составляет 2 кг/см2, то, поделив общую нагрузку на основание на этот показатель, получается: 49340 / 2 =24670 см2.

Для того, чтобы рассчитать ленточный фундамент, надо учитывать его длину основания и площадь подошвы. Так, если длина несущей стены-30 м (3000 см), то: 24670/3000=8,2 см. Эта цифра является минимальной шириной ленточного основания. Но при этом необходимо учесть, что толщина стен должна быть больше ширины фундамента.

Для того, чтобы подсчитать, сколько потребуется бетона, необходимо длину несущей стены умножить на величину, на которую надо закладывать фундамент и на ширину фундамента. Так, если основание на песчаном грунте закладывают на глубину 0,5 м, ширина основания- 20 см (0,2 м), длина несущей стены- 30 м, то расчет будет выглядеть так: 30 х 0,5 х 0,2=3 м3.

Все материалы на фундамент надо закупать с небольшим запасом в 10-15%

Как посчитать арматуру для фундамента – пример вычислений

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

• ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
• выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
• для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.

Расход арматуры для ленточного фундамента

Алгоритм расчета:

1. Определяем периметр фундаментной основы здания, сложив длину стен – (10+10)х2=40 м.
2. Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
3. Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
4. Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
5. Суммарная длина вертикальных стержней составит 80х0,8=64 м.
6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
7. Сложив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись  воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Подробнее о том, как вязать арматуру для фундамента, читайте тут.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

• Типа фундамента (плитный, свайный, ленточный).
• Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
• Веса самого здания (типа используемого строительного материала, этажности).

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении —  14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания  он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу.  Если ширина больше, используют в одном ряду три или четыре прутка.

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов

Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см

Расчет для ленточного основания

В соответствии с требованиями строительных нормативов содержание армирующих элементов в ленточном основании должно составлять 0,001% от площади его сечения. Расчетную площадь сечения профиля и теоретическую массу 1 п.м можно взять из таблицы (изображение 1).

Информацию о том, какой прут нужно использовать, можно найти в пособии по проектированию. Так, при длине стороны более 3 м разрешается укладывать продольную арматуру диаметром от 12 мм. Для уравновешивания сопротивления нагрузке создают два пояса армирования.

Армирование угла и примыкания ленточного фундамента.

Для поперечного армирования существуют следующие ограничения: для каркаса высотой до 0,8 м используется стержень от 6 мм, для каркаса высотой свыше 0,8м — более 8 мм. При этом его диаметр должен быть не менее ¼ от диаметра продольных прутьев.

Рассмотрим, как рассчитать арматуру для ленточного основания, на примере здания 10х6 м с одной внутренней несущей стеной, глубина закладки 0,6 м, ширина — 0,4 м. Исходя из этих данных, получаем:

• протяженность ленты — 10х2+(6-2х0,4)х3 = 35,6 м;
• площадь сечения — 60х40 = 2400 кв. см.

Таким образом, суммарная площадь сечения арматурного пояса должна быть не менее 2400х0,001= 2,4 кв. см. Данной площади соответствуют два прута сечением 14, 3 — сечением 12 или 4 — сечением 10 мм. Учитывая то, что протяженность стены более 3 м, оптимальным будет использование стержня диаметром 12 мм. Для равномерного распределения нагрузки его укладывают в 2 пояса по 2 прута.

Суммарная длина по продольному направлению при укладке 4 прутьев с учетом запусков (10 м) будет:

35,6х4+10 = 152,4 м.

Теперь произведем вычисление для поперечной сетки. Высота каркаса с учетом отступа от краев 50 мм получится:

600-2х50 = 500.

Виды арматуры.

Так как высота каркаса меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли он второму условию:

12/4=3<6, требование выполняется.

Размер одного горизонтального стержня в миллиметрах с учетом двух отступов от краев будет:

400-2х50 = 300,

а размер вертикального:

600-2х50 = 500.

На одну связку понадобятся по 2 горизонтальных и вертикальных прута общей длиной:

2х300+2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

35,6/0,3 = 119.

Вычисляем общую протяженность поперечной сетки:

199х1,6 = 190,4 м.

Расчёт композитной арматуры

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

Характеристика	Стальная арматура класса АIII	Композитная арматура
Замена диаметра арматуры при равных прочностных характеристиках, мм.	8	4
10	6
12	8
14	10
16	12
18	14
20	16

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Цены на арматуру

Арматуру реализуют в бухтах и прутках, точные цены на материал зависят от расстояния от склада и размера партии. При подсчете необходимого для строительства количества материала, ее учитывают в метрах. Во время приобретения арматуры, ее стоимость рассчитывают в тоннах.

Для более ясного представления о стоимости материала, необходимо принимать в расчет такие показатели:

1. Разновидность арматуры, необходимой для возведения здания (стальная, базальтовая или стеклопластиковая).
2. Диаметр, класс и марка материала.
3. Масса 1 погонного метра арматуры, которая измеряется в килограммах.
4. Количество погонных метров материала в 1 тонне.
5. Стоимость ее за 1 метр.

Чтобы точно подсчитать, во сколько вам обойдется 1 м арматуры, потребуется знать стоимость ее 1 тонны, которую делят на количество метров в 1 тонне. В среднем арматура стоит от 7 р/кг до 25 р/кг.

Возможные ошибки и как исправить

Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться.

Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

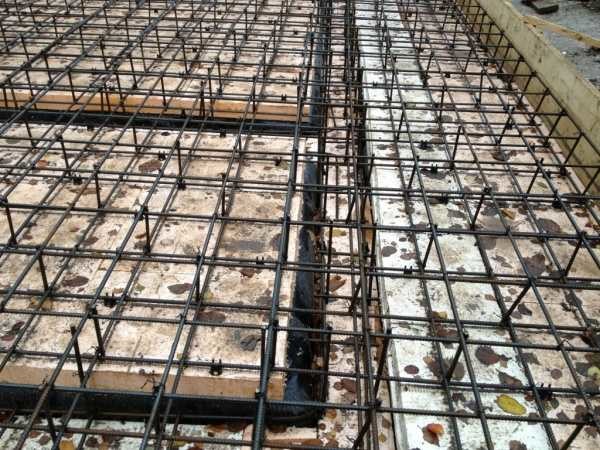

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

• толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
• допустимый нахлест;
• вертикальное армирование;
• количество стержней для П-образных хомутов.

Видео описание

Еще можно рассчитать фундамент с помощью онлайн калькулятора. Только надо учитывать, что неизвестно, какие допуски и формулы прячутся за интерфейсом программы. Поэтому, калькулятор арматуры для монолитной плиты можно использовать только для примерных вычислений.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Видео описание

Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:

От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Расчёт композитной арматуры

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

Характеристика	Стальная арматура класса АIII	Композитная арматура
Замена диаметра арматуры при равных прочностных характеристиках, мм.	8	4
10	6
12	8
14	10
16	12
18	14
20	16

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Расчет необходимого количества арматуры

Подсчитывают общую длину стен. К примеру, у дома основание 6 м шириной, 12 м длиной и есть 6 м перегородка, общая длина (12+6)х2+6=42 м.

1. В основном применяют 4-х стержневую систему для арматурного каркаса, значит, общую длину необходимо умножить на 4 = 168 м;
2. Необходимо принять в расчет напуск прутов на стыках, по этой причине к общей длине материала добавляют 10-15%, в результате выходит 168+ 17=185 м длина основной арматуры, расположенной по горизонтали арматурного каркаса;
3. После этого подсчитывают необходимое количество прутов, расположенных по вертикали и поперек фундамента. Ширина фундамента равна 35 см, и 90 см его высота. Подсчитываем сечение, которое равно 35х2+90х2=250 см, это значит, нам необходимо использовать 2,5 м прута на каждые 50 см длины фундамента;
4. Делим общую длину наружных стен на 50 см и сколько на них необходимо таких отрезков: 12 м: 50 см, результат 24 штуки, учитываем по углам 2 дополнительных = 26 шт;
5. Таким же образом рассчитываем, сколько потребуется по длине перегородки 6 м, результат около 10 шт;
6. Подсчитываем общую сумму 26х2 + 10х3 = 82 шт;
7. По расчетам на 1 отрезок в 50 см необходимо 2.5 м арматуры, рассчитываем общее количество необходимого материала: 82 шт. х 2,5 м результат = 205 м.

Во время подсчетов не забывайте, что в отдельных случаях вертикальные прутья арматуры для устойчивости слегка заглубляют в грунт, по этой причине их высоту необходимо увеличить на необходимую величину. Чтобы не путаться во множестве данных сделайте схему, указав участки, где будут все места соединений арматуры, где разместятся ее вертикальные и горизонтальные прутья.

4 Как выполнить самостоятельный расчет арматуры?

Если помощью веб-сайтов вы пользоваться не собираетесь, вычисления по количеству армирующих элементов можно осуществить и самому. Сделать это, поверьте, несложно. Прежде всего, требуется решить, какое основание вы будете закладывать. В большинстве случаев достаточную прочность строения обеспечивает схема, которая предполагает монтирование армирующих стержней в три ряда.

Пруты устанавливаются горизонтально и вертикально. В качестве горизонтальных элементов обычно выбирают ребристые стержни, в качестве вертикальных – гладкие. Причем сечение вторых может быть немного меньше, чем первых. Специалисты советуют для такой схемы укладывать четыре продольных стержня.

Непосредственно расчет желательно начинать с установления требуемого количества ребристой арматуры. Делается это так:

• замеряется периметр дома (здания, строения), под которым закладывается ленточное основание;
• к периметру прибавляют параметры всех стен, под коими будет располагаться фундамент;
• умножают полученное число на запланированное по схеме количество продольных элементов.

Допустим, вы обустраиваете основание для дома с размерами 10 на 12 м со стенами (внутренними) 10 м. Нужное нам значение основания будет равняться 54 м (две стороны по 12 м каждая плюс две стороны по 10 м плюс 10 м «стеновых»). Если следовать советам профи, вам потребуется взять восемь продольных ребристых стержней. Это количество мы умножаем на 54 и получаем нужный размер армирующих рифленых прутков в целом – 432 м.

Делим на 0,5 величину общего основания (54 м) и получаем требуемое число колец армирования – 108 штук. Далее принимаем дистанцию между отдельными компонентами равной 0,25 м, а высоту решетки все те же 0,5 м. Проводим нехитрые расчеты: 0,25 + 0,25 + 0,5 + 0,5, получаем сумму 1,5 метра, умножаем ее на 108 перемычек и получаем число 162. Оно и является общей длиной гладкой арматуры.

Спецы в сфере строительства фундаментов, кроме того, советуют добавить еще процентов 10–12 арматуры на нахлесты и обрезки стержней, которые обязательно появятся в процессе закладки ленточного основания. Таким образом, для возведения основания постройки 10 на 12 метров вам потребуется около 180 метров арматуры для фундамента.

Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Ручная вязка арматурыИсточник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

1. Собранный нижний пояс укладывают на подпорки.
2. Устанавливают поперечные прутки.
3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Заключение

Грамотно выбранная схема армирования и сам материал обеспечивают прочность и устойчивость ленты к возможным нагрузкам.

Сложные и проблемные грунты, склонные к пучению или сезонным подвижкам, требуют ответственного и внимательного подхода к армированию ленты.

Необходимо учитывать, что все расчетные значения определяют минимальные параметры конструкции, требующие некоторого увеличения для определенного запаса прочности.

Выбирая арматуру и схему армирования, надо умножать все значения на 1,2-1,3 (коэффициент надежности), чтобы снизить риск появления непредвиденных факторов.
