Изготовление батареи отопления из профильной трубы

Начинаем делать самодельный радиатор

Ход работы разберём по пунктам:

1. Чтобы сварить несущий каркас, необходимы стальные трубы. Для большего коэффициента полезного действия и теплоотдачи лучше использовать трубы большого диаметра. Подойдут обрезки или металлолом – главное, чтобы они были в хорошем состоянии и не покрыты ржавчиной. Если на трубе есть резьба или другие металлические элементы, то их нужно спилить. Все края труб должны быть ровными, без заусениц.
2. Высчитайте мощность будущей системы радиаторов. Для того, чтобы грамотно распределить батареи по дому, нужно записать квадратуру жилой площади.

Совет мастера: смело берите расчеты для стандартных чугунных труб, не ошибетесь!

Например:

Измеряем первичные показатели: внешний диаметр трубы = 12см; внутренний диаметр трубы = 9,5см; толщина внешней стенки батареи = 3,5 см; площадь сечения = 7,8 см.

Объем батареи =14500 см3. Далее, объем радиатора необходимо поделить на площадь сечения. Получаем длину нужного радиатора = 2 метра.

1. Вы можете привнести в конструкцию батареи свои нюансы: если у Вас часто происходит завоздушивание труб, замерзание воды или отопительной жидкости, гидроудары, тогда установите специальный кран шарнирного типа. В нужный момент, Вы легко восстановите давление в системе.
2. Батарея может быть с любым количеством секций. Все зависит от типа помещения, куда она будет прикреплена:

• в большое помещение (более 30 м2), желательно установить трехсекционный радиатор;
• в спальню, кабинет или детскую комнату, достаточно двухсекционного;
• для подвальных, складских помещений, кладовых, где необходимо поддерживать минимальную плюсовую температуру в любое время года, можно поставить и односекционный радиатор.

1. Перед тем, как начать работать с болгаркой, освободите место вокруг себя. Убедитесь, что провод удлинителя находится на безопасном расстоянии.

Замечание специалиста: помните о технике безопасности во время работы с электроинструментами!

Возьмите трубу большого диаметра и разрежьте ее на 3 равные части.
В каждой части, сделайте отверстия под углом 180 градусов и диаметром 2,5см, электроинструментом, имеющим насадку «балетка»

Обратите внимание на расстояние между отверстиями: их нужно делать, отмерив 5см от торца по обе стороны. В итоге, у Вас получится конструкция, в которой отверстия располагаются как в нижней, так и в верхней части трубы.
Очистите трубы и острые края отверстий крупнозернистой наждачной бумагой от металлической стружки.
Далее, возьмите тонкую трубу диаметром 20 см и отмерьте ее посередине

Затем разрежьте болгаркой, чтобы получились 2 части по 10 см. Приварите эти куски труб к конструкции из больших труб, таким образом, чтобы получилась крестообразная система циркуляции воды.
Тонкие прутья нарежьте и приварите к противоположной стороне конструкции из больших труб. Таким образом, у Вас получится жесткий и устойчивый каркас, способный выдержать сильный напор воды.
Чтобы закрепить полученный каркас, установите сгоны: один сгон приваривается к входному отверстию, а второй к выходному.

Полезно знать: для того, чтобы проверить радиатор на герметичность, необходимо закрыть нижний сгон заглушкой. В верхний сгон залейте воду и понаблюдайте: если течь все-таки есть, то слейте воду, просушите радиатор и заварите щель.

Для увеличения температуры в жилом помещении или квартире, приваривают конструкцию из труб к уже готовой профильной батарее. Эти манипуляции подлежат согласованию с главным инженером ЖЭСа и регистрации в государственных коммунальных службах.

Опасность проведения данного вида работ некомпетентным специалистом состоит в том, что регистры зафиксируют снижение давления и такая «работа» приведет к завоздушиванию системы водоснабжения всего жилого дома. Чтобы избежать неприятностей, необходимо полностью отключить подачу воды и перекрыть входные отверстия.

Важно знать: ни в коем случае нельзя врезать самодельные конструкции без присутствия специалиста. Резкий гидроудар способен привести к разгерметизации сваренного радиатора.. Как показала практика, на 20 м2 необходимо 15-16 ребер батареи

Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи. Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла.

Смотрите видео, в котором специалист разъясняет, как можно сделать радиатор отопления своими руками:

Как выбрать место для парника

При выборе месторасположения парника следует учитывать следующие правила:

зимнюю теплицу следует установить поближе к дому, чтобы упростить подключение к системе отопления и снизить затраты на приобретаемое оборудование и расходные материалы;

Затраты на строительство минимальные

• стоит отказаться от низинных, открытых участков или мест, имеющих значительный уклон;
• при наличии на участке зон с различным грунтом стоит отдать предпочтение песчаной почве, не способствующей застаиванию воды. Глинистая почва требует специальной подготовки перед установкой парника;
• следует отказаться от мест, в которых грунтовые воды располагаются выше 1,5 м от поверхности.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

Понаблюдайте за своим участком и выберите для установки парника хорошо освещаемое место, в котором не застаивается дождевая вода и есть защита от сильных порывов ветра.»

Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей монтируемой конструкции:

• односкатную теплицу располагают скатом крыши на юг;
• продольную ось двускатной или арочной конструкции направляют с севера на юг. Отклонение не должно превышать 15−20°.

Расположение должно быть осознанным

Достоинства и недостатки самодельных радиаторов

Самодельные радиаторы отопления являются полноценными отопительными приборами. Они станут отличным решением для обогрева складов, производственных цехов, коридоров, подвалов и прочих нежилых помещений. Для их изготовления используются трубы большого диаметра, свариваемые между собой перемычками и арматурой. Отдельные разновидности свариваются из гнутых труб, в результате чего получаются радиаторы змеевидной конструкции.

Радиаторы змеевидной конструкции не нуждаются в перемычках, но необходимо использовать арматуру для их усиления.

Большая площадь используемых труб обеспечивает довольно неплохую эффективность и хороший обогрев. Для того чтобы улучшить прогрев, трубы делаются длинными – вплоть до того, что их длина достигает длины самого помещения. В чем заключаются преимущества самодельных радиаторов отопления?

• Абсолютно простая конструкция – изготовить батарею отопления своими руками сможет каждый человек, умеющий работать с инструментами и сварочным аппаратом;
• Минимальные затраты на материалы – покупка недорогих или б/у труб обеспечит существенную экономию;
• Возможность работы в системах с естественной и принудительной циркуляцией;
• Возможность установки ТЭНа с терморегулятором для автономной работы.

Не обошлось и без определенных недостатков:

• Необходимость владения сварочным аппаратом – если вы никогда не занимались сваркой, то лучше не браться за подобные работы;
• Необходимость соблюдать высокое качество сварных швов – готовые радиаторы должны выдерживать большое давление;
• Низкая эффективность, если сравнивать с заводскими батареями – здесь они немного проигрывают.

Сооружение самодельных радиаторов отопления рекомендовано в тех случаях, когда монтаж отопительной системы производится в условиях ограниченного бюджета. Также их применение будет оправдано при наличии дешевых или вовсе бесплатных материалов (например, если есть халявные трубы или возможность приобрести их по бросовой цене).

Самым же главным недостатком является то, что радиаторы из труб нельзя использовать в квартирах. Они не отвечают требованиям безопасности и отличаются своей громоздкостью. Поэтому их рекомендуется использовать только в нежилых помещениях.

Какой металл лучше

Для начала отметим, что конструкции подобного рода могут предназначаться как для теплоотдачи, выполняя функцию радиаторов, так и для забора тепла, когда трубчатый регистр монтируется непосредственно в топочной камере котла или печи.

Плюс в некоторых моделях вместо жидкостного теплоносителя используется разогретый газ, к примеру, радиаторная дымоходная труба.

• Стальные трубы для радиаторов отопления заслужено считаются лидерами данного сектора рынка. Конечно, теплоотдача стали не так высока, как у алюминия или меди, она подвержена коррозии и требует регулярного ухода. Но эти недочеты с лихвой компенсирует доступная цена, а также широкий диапазон типов и размеров. Кроме того варить обычный черный металл гораздо проще нежели цветной.
• Нержавеющая сталь для таких конструкций используется крайне редко. Не считая того, что ее стоимость, мягко говоря, далека от бюджетной, для пайки нержавейки применяется аргонная сварка, а работать с ней может далеко не каждый профессиональный сварщик.

Важно: оцинкованное железо в данном случае использовать просто нет смысла. Тонкое цинковое напыление в процессе сварки попросту сгорает. В результате и без того слабый сварной шов, дополнительно поражается коррозией

В результате и без того слабый сварной шов, дополнительно поражается коррозией.

Использование медных трубчатых регистров оправдано только в случае медной разводки по дому. Теплоотдача меди в четыре раза выше, нежели у черных металлов, поэтому здесь можно говорить про отопление трубами без радиаторов, точнее с минимальным количеством радиаторов. Но, во-первых, цена на медь баснословно высока, а во-вторых, этот металл очень требователен к условиям эксплуатации.

Медная разводка отопления.

1. 1. Медные системы требуют тонко очищенного теплоносителя, не имеющего твердых абразивных вкраплений.
   2. В таких системах фурнитура должна быть медной или из совместимых металлов, таких как бронза, никель, хром или латунь. Причем алюминий с медью категорически запрещено совмещать.
   3. Медные трубопроводы в обязательном порядке требуют качественного заземления, так как существует опасность электрохимической коррозии.
   4. Медь материал мягкий, поэтому система нуждается в дополнительной защите, естественно кожухи и щиты также стоят денег.

Чугунные радиаторные трубы отопления, показанные на фото, в промышленных зданиях и технических помещениях используются до сих пор. Но вес такой конструкции гораздо выше, нежели у бытовой чугунной батареи. Учитывая не эстетичный вид и довольно низкое КПД, популярностью они не пользуются.

Трубчатые чугунные батареи.

Совет: чугунные трубчатые регистры как нельзя лучше подходят для установки в топочную камеру. Оптимальная теплоемкость, низкая цена и неприхотливость в отношении теплоносителя делают их лидерами данного направления.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Монтаж регистра отопления

Установка отопительных регистров обычно не требует помощи квалифицированного специалиста, но самостоятельное проведение операций требует тщательной подготовки. Самое главное – это обеспечить надежное соединение регистров с трубопроводом. Соединение должно быть способно выдерживать нагрузку в 10 МПа

При сварке очень важно выдерживать ее хорошее качество. Для наглядности можно взглянуть на фото, где изображена схема подключения регистров отопления

Чаще всего используются системы со следующими параметрами:

• диаметр труб: 25-160 мм;
• секционные переходники: от 30 мм;
• дистанция между главными трубами: от 50 мм;
• максимальное давление: 10 МПа;
• материал: сталь.

Устройство регистров

Обычно для их изготовления используются трубы, чаще всего стальные, регистры отопления делают из труб, имеющих диаметр от тридцати двух до двухсот и более миллиметров. Форма, расположение и количество труб может быть разным, как это показано на приведенном рисунке.

Типы регистров

У любого подобного прибора имеется один входной и выходной патрубки, а также специальный штуцер для подключения воздухоотводчика. Существует ряд требований, которые необходимо учитывать, если изготавливать регистры отопления своими руками:

• не стоит применять трубы большого сечения, они потребуют для прогрева значительного объема теплоносителя, а в этом случае существует вероятность, что отопительный котел не справится с нагревом такого объема воды. Оптимальным специалисты считают диаметр тридцать два миллиметра;
• используемые трубы не должны располагаться слишком близко, рекомендуется выдерживать между ними расстояние на пятьдесят миллиметров больше, чем диаметр трубы. Благодаря этому улучшается теплоотдача.

Вот фактически все основные требования к регистрам, никакой чертеж для их изготовления не нужен. Главными факторами являются длина и диаметр трубы. Для их определения нужно провести расчет регистров отопления, основанный на характеристиках конкретного помещения.

В принципе, возникшую задачу, как рассчитать регистр отопления, можно решить, воспользовавшись специальными онлайн калькуляторами.

Для изготовления могут использоваться не только гладкие трубы, можно сделать регистры отопления из профильной трубы. Но это не единственное отличие, возникающее при производстве подобных устройств. Могут быть алюминиевые регистры отопления, хотя по многочисленным отзывам срок их службы в условиях центрального отопления в городе оказывается ниже, чем у стальных. Существуют также другие варианты создания регистров. В частности, используя специальную чугунную ребристую трубу, можно изготовить чугунные регистры отопления, но для этого потребуется совсем другая технология.

Принципиальная схема регистров отопления

Варианты расположения

Отопительные регистры в зависимости от вариантов размещения можно разделить на две группы: переносные и стационарные.

Переносные системы довольно мобильны, и их можно перемещать абсолютно свободно – было бы питание. А питание таких систем обычно обеспечивается электричеством. Внутри переносных регистров обычно расположены ТЭНы разной мощности, которые и обеспечивают нагрев энергоносителя. Использовать такие агрегаты можно как в доме, так и в гараже, на даче, на строительной площадке и пр.

Стационарные регистры требовательны к своему местоположению. Во-первых, они требуют стационарного крепления, а во-вторых, им необходимо подключаться к котлу, который будет обеспечивать нагрев теплоносителя и его циркуляцию по системе.

Преимущества и нюансы использования

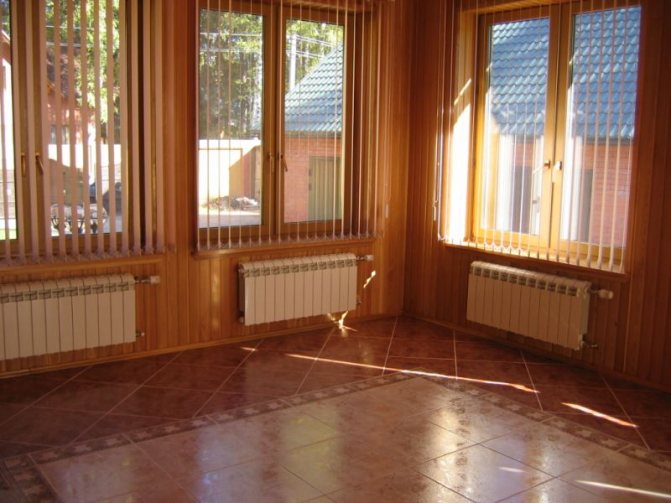

Вид приборов в интерьере комнаты.

Вместо того, чтобы спорить, какой радиатор лучше – алюминиевый или медный – мы просто перечислим основные преимущества медных приборов. Это позволит лучше представить и понять все выгоды использования этих устройств.

Для удобства воспользуемся таблицей:

Преимущества	Описание
Высокая теплопроводность	За счет ускоренной теплопередачи повышается отдача тепловой энергии от теплоносителя окружающему воздуху. Соответственно, растет КПД и общая эффективность устройства, появляется возможность работы на низкотемпературном теплоносителе
Низкая тепловая инерция	Нагрев прибора происходит в течение 3 – 5 минут. За счет этого появляется возможность регулировки температуры и использования автоматических систем климат-контроля. Реакция на термозапорный клапан происходит с запозданием всего 30 – 50 секунд
Малый объем теплоносителя	Батарея нагревается небольшим объемом теплоносителя, для отопления дома достаточно 12 — 15 литров. Это снижает общий вес системы и нагрузку на котельное оборудование, циркуляционные насосы, системы очистки
Коррозионная стойкость	Теплообменники могут служить десятилетиями, многие производители дают гарантию на срок от 25 лет и более
Прочность и пластичность трубок	Трубки из меди выдерживают рабочее давление 16 атмосфер и рабочую температуру 150 ˚С. Кроме того, за счет пластичности они меньше боятся гидроударов
Гладкие внутренние стенки	В отличие от чугуна и стали, стенки приборов не обрастают минеральными отложениями, следовательно, со временем площадь их сечения практически не снижается

Желательно использовать трубы из того же материала.

Для тех, кто заинтересован в приобретении медных конвекторов, будут полезными следующие нюансы их использования:

1. Желательно использовать приборы совместно с медными или металлопластиковыми трубами;
2. Нельзя соединять медь с оцинкованной сталью и алюминием напрямую;
3. Теплоноситель необходимо фильтровать от абразивных частиц и примесей;
4. Приобретать изделия следует только у лицензированных дистрибьюторов во избежание покупки подделок.

Результат непосредственного контакта труб из разных металлов.

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться

Инструменты, необходимые для работ:

• разводной ключ;
• гаечные ключи для монтажа;
• дрель со сверлами;
• уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

1. В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
2. После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
3. На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
4. Затем монтируют головку с краном, который потребуется для активации всей системы.
5. На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Стоит отметить, что при монтаже системы отопления без радиаторов из труб необходимо соблюдать технологические зазоры. От стены до поверхности отопительного прибора должно быть не менее 3 см, а между трубой и полом – не менее 10 см.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности

Ответы знатоков

Тори:

трубы пластиковые и алюминиевые радиаторы.

LegendaSporta:

полипропиленовые.

mu.rza:

мы покупали полипропиленовые. в каждом есть свои плюсы и минусы. вот почитайте, очень познавательная статья про трубы

владислав ушкалов:

Игорь Шкурный:

Полипропилен… с ним возьни меньше… если конечно есть паяльник!!!!

Ящерица:

Купила дом с напрочь размороженными металлическими трубами и чугунными батареями. Выбирала, советовалась, сменила на полипропилен и алюминиевые батареи. Одну купила чугунную. и что же? Именно она и треснула в самые морозы (отопления не было, а в трубах был антифриз, но он не помог) . Сменила и её на алюминий. Далее, в колодце рядом с домом водопровод на пять домов, у каждого свой вентиль, трубы все железные. Проржавели жуть как. Когда в очередной раз прорвало, я подняла бучу, собрала деньги с народа, и местный мастер заменил начинку колодца на полипропилен опять же. Теперь мы все спокойны. Так что полипропилен, пожалуй, надёжней. Кое-кто уверяет, что трубы из полиэтилена (очень плотного) ещё надёжней, и морозов не боятся совершенно, но не знаю.

Полота:

трубы железные в 3—5 раз дешевле, по надежности намного надежнее пропиленов и пластиков. Недостаток—-коррозия металла изнутри, от которой никак не избавиться, но если воду не сливать с системы, то после разрезания 20 летней трубы—она как новенькая внутри ( сам не раз резал трубы старые с отопления—-внутри кооррозии почти ноль. А отопительные приборы—то эстетичнее аллюминиевые и биметалл. Чугуний СССР уже не в моде, да и материалоемкость ужасающая)))

Сергей Рудин:

Вот здесь посмотрите: agrosad m /catalog/tverdotoplivnie_kotli_1

Solo:

В частном доме АОГВ. ) Другиз вариантов как бы особо и нет.

Андрей:

переформулируйте вопрос. Радиаторная система отопления, это одно, а трубы и батареи совершенно отдельная тема.

Александр Бонн:

Газовый котел, стальные радиаторы, сварная труба. Энергопотребление: 10 кв м = 1 кВт. Для частного дома комбинируют теплый пол (1-й этаж) и радиаторы. Но должна быть аварийная система отопления (электро или твердотопливная) .

Alasseia:

вопрос о отоплении сферического дома в вакууме никакой информации о источнике энергоснабжения, никакой о самом доме что посоветую — проект на отопление вашего бунгало выполненный специалистом

Ф Ф:

Котлы, котельное оборудование. Отопление 2 x этажного дома. : // forum .domostroy /#gazosnabjenie-vodoprovod-otoplenie-konditsionirovanie Газовый настенный котёл Отопление, водопровод, канализация дома или дачи. Отопление 2 x этажного дома.

alexm66:

Вопрос очень общий: что лучше, иномарка или ВАЗ — на что деньги и возможности есть. Думаю, главный критерий — надежность оборудования, а сделать из него работоспособную систему грамотный монтажник сможет, а неграмотный загубит любую «люксовую» технику.

Расчет количества ребер

Расчет регистров отопления необходимо осуществлять еще до их приобретения. Очень важен диаметр труб: специалисты считают, что для частного дома подойдут трубы с диаметром сечения в диапазоне от 3 см до 8 см. Такое решение обуславливается тем, что обычный отопительный котел не способен выдать большее количество тепла, поэтому слишком большие поверхности не будут прогреваться полностью.

При расчетах нужно обращать внимание на длину одного ребра регистра и теплоотдачу на метр этой длины. Например, метровая труба с 6-сантиметровым сечением может обогреть один квадратный метр площади. При подсчете необходимого количества ребер округлять полученный результат нужно в большую сторону

Расчет количества регистров отопления должен также учитывать особенности здания. Например, если в здании установлено большое количество окон и дверей, или если стены тонкие и плохо утеплены, то количество регистров можно увеличить на 20-50%

При подсчете необходимого количества ребер округлять полученный результат нужно в большую сторону. Расчет количества регистров отопления должен также учитывать особенности здания. Например, если в здании установлено большое количество окон и дверей, или если стены тонкие и плохо утеплены, то количество регистров можно увеличить на 20-50%.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Строение регистра

Для изготовления отопительных регистров применяются гладкие трубы из углеродистой стали с круглым сечением, а также квадратные и прямоугольные. Возможно их комбинированное использование. Хорошими материалами для регистров могут быть также нержавеющая и оцинкованная сталь, алюминий, медь, латунь, но они гораздо дороже и более сложны в обработке своими руками.

Наиболее простыми в исполнении считаются регистры отопления из стальной профильной трубы. Они могут выполняться в двух основных конфигурациях: секционного типа и змеевикового (S-образного).

В регистре секционного типа несколько отрезков профильного металлопроката с заглушенными торцами располагаются параллельно и соединяются между собой круглыми трубками меньшего сечения. Перемычки обеспечивают заполнение рядов прибора теплоностителем с двух сторон одновременно. При этом чем ближе к краю устанавливаются переходные патрубки, тем выше теплоотдача прибора.

В змеевиковом регистре жидкость проходит S-образно через ряды профильных труб, постепенно остывая. Для придания конструкции жесткости используются дополнительные глухие перемычки. Горизонтальные ряды соединяются попарно змейкой с помощью трубок меньшего сечения, как у секционных моделей, либо отрезков основного профиля. Последний вариант предпочтительнее из-за меньшего гидравлического сопротивления и большей теплоотдачи.

Присоединительные патрубки делают с резьбой или под сварку.Наиболее эффективным вариантом подключения отопительного прибора является схема сверху вниз. Для невысоких моделей и в случае принудительной циркуляции теплоносителя может быть оправдано осуществление входа и выхода снизу.

В конструкции регистра обязательно предусматривается кран Маевского или автоматический воздухоотводчик. Его располагают в конце верхнего ряда на резьбовом штуцере для обеспечения возможности замены. Обязательным условием при установке является соблюдение уклона 0,05% в сторону движения теплоносителя.

Регистры бывают как стационарными, так и переносными. Первые работают как элементы общей системы отопления, вторые выполняют задачу локального обогрева. Источником тепла для отдельного мобильного регистра служит ТЭН мощностью 1,5-6 Вт, вмонтированный в корпус.

Важно! Расстояние между рядами регистра существенно влияет на теплоотдачу. Чем ближе трубы друг к другу, тем больше их взаимное влияние, снижающее эффективность работы прибора

Рекомендуется располагать ряды на расстоянии не менее высоты профильной трубы, увеличенной на 50 мм.

Кроме больших горизонтальных регистров бывают востребованы также маленькие вертикальные модели. При аккуратном выполнении работ можно получить самодельные дешевые батареи отопления из профильных труб, почти не уступающие современным секционным радиаторам по эстетичности.

В некоторых случаях стальные регистры могут оказаться хорошим дополнением к уже установленным в комнате отопительным приборам. Не смотря на более низкую теплоотдачу, чем у радиаторов аналогичного размера, их применение может быть целесообразнее из-за меньшей стоимости.

Высокие вертикальные регистры очень удобны для высоких помещений или вблизи высоких оконных проемов. Они могут удачно вписываться в интерьеры комнат с необычными дизайнерскими решениями. Немного поэкспериментировав с цветом и формой можно получить креативное украшение из простых отопительных приборов.

Как рассчитать теплоотдачу?

Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».

Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:

1. Вычислить площадь помещения.
2. Узнать о свойствах теплопередачи стали.
3. Подобрать оптимальный диаметр трубы.

Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).

Так, окончательная расчётная формула приобретает вид:

V = L*W*H

К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м3. Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.

Сваренные своими руками регистры отопления – блоки, состоящие из шести стальных труб диаметром свыше 100 мм. Такие батареи, сделанные без надлежащего расчёта, способны перегреть обслуживаемое помещение

Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):

Qп.т = V * k (Tвн – Tнар),

где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.

Количество тепла выделяемого одним регистром можно рассчитать по формуле:

Qр = q * L * (1-n),

где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).

К категории неучтенных потерь тепла также относится вытяжка в гараже. Если установлен механический тип, коэффициент n требуется увеличить, как минимум до 0,2.

Число регистров, соответственно, определяется формулой:

Nр = Qп.т. / Qр

Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.
