Что такое элеваторный узел системы отопления

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

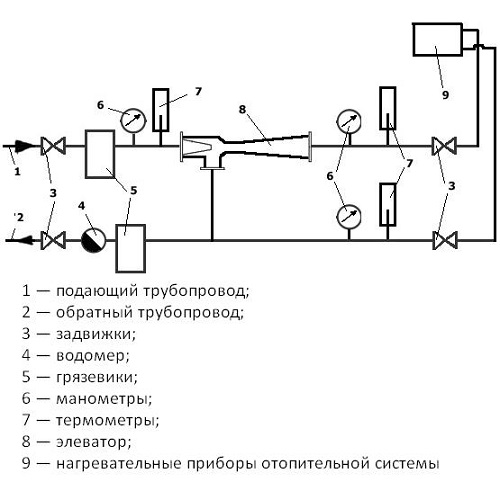

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

• грязевые фильтры;
• манометры (на входе и выходе);
• термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
• задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

1. безотказность, благодаря простоте конструкции;
2. низкая цена монтажа и комплектующих деталей;
3. абсолютная энергонезависимость;
4. существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

• расчет делается индивидуально для каждой системы;
• нужен обязательный перепад давления в системе отопления объекта;
• если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

В случае если быть правильным, при подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа узкого металлического страницы в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, достаточно несложна:

1. Все задвижки либо вентиля в элеваторе перекрываются.
2. Раскрывается по одному сброснику на обратке и подаче для осушения узла.
3. Раскручиваются болты на фланце.
4. Вместо ветхой шайбы устанавливается новая, снабженная парой прокладок — по одной с каждой стороны.

1. Болты стягиваются попарно, крест-накрест. По окончании того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. В случае если поспешить, неравномерное сжатие непременно приведет к тому, что прокладку оторвёт давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется лишь заменой, завариванием либо рассверливанием сопла. Но время от времени появляется необходимость убрать перепад, не останавливая отопления (в большинстве случаев, при важных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе; тем самым мы убираем перепад между прямой и обратной нитками и между смесью и обраткой.

1. Замеряем давление на подаче по окончании входной задвижки.
2. Переключаем ГВС на подающую нитку.
3. Вкручиваем манометр в сбросник на обратке.
4. Всецело закрываем входную обратную задвижку и позже неспешно открываем ее , пока перепад не уменьшится от начального на 0,2 кгс/см2. Манипуляция с последующим открытием и закрытием задвижки нужна чтобы ее щечки максимально опустились на штоке. В случае если задвижку, щечки смогут просесть в будущем; цена смехотворной экономии времени — как минимум размороженное подъездное отопление.
5. Температура обратного трубопровода контролируется с промежутком в день. При необходимости ее предстоящего понижения перепад убирается по 0,2 атмосферы за раз.

Как устроен тепловой узел?

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации. При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.

Схема элеваторного узла отопления

В любой здании, в том числе и в частном доме, присутствует несколько систем жизнеобеспечения. Одна из них – это отопительная система. В частных домах могут использоваться разные системы, которые выбираются в зависимости от размеров постройки, количества этажей, особенностей климата и других факторов. В данном материале мы подробно разберем, что представляет собой тепловой узел отопления, как он работает и где используется. Если у вас уже стоит элеваторный узел, то вам будет полезно узнать про дефекты и способы их устранения.

Так выглядит современный элеваторный узел. Здесь изображен агрегат с электроприводом. Также встречаются другие виды этого изделия.

Простыми словами, тепловой узел представляет собой комплекс элементов, служащих для соединения тепловой сети и потребителей тепла. Наверняка у читателей возник вопрос, можно ли установить этот узел самостоятельно. Да, можно, если вы умеете читать схемы. Мы рассмотрим их, причем одна схема будет разобрана подробно.

Расчет

Работа элеваторного узла зависит от правильно выбранных размеров и перепада давления между нагнетательным и обратным трубопроводом. Для расчета параметров элеваторного узла теплотехники и программисты создали достаточно много программ. Они выглядят как обычная экранная форма с настроенной формулой для расчетов. После заполнения всех строк таблицы программа рассчитывает параметры схемы ГВС, размеры элеватора и выдает результаты в виде схемы с нанесенными размерами и в виде таблицы с калькуляцией. Вариант выдачи результатов обычно представлен в виде таблицы.

Расчет теплосети и выбор элеватора довольно подробно изложен в Строительных Нормах и Правилах:

• СНиП 23-01-99 «Строительная климатология», 2000 год;
• СНиП II-3-79 «Строительная теплотехника», 1998 год;
• СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование воздуха», 1987 год;
• Богословский В. Н. «Внутренние санитарно-технические устройства», 1990 год.

Термостат смесительный – альтернатива стандартному элеваторному узлу. Работает он абсолютно аналогично элеватору – перемешивает горячую поступающую из ТЭЦ воду и охлажденную, которая возвращается из радиаторов. К термостату подключены три канала: один – для горячей воды, второй – для обратки, третий – для подачи подготовленной смеси в радиаторы отопления. Если температура воды из магистрального трубопровода находится в допустимых пределах – холодный поток полностью перекрывается. Как только температура начинает расти – клапан постепенно начинает открываться, к горячей воде подмешивается порция прохладной, понижая температуру смеси. Чем горячее вода, тем большая по объему порция прохладной воды подмешивается. Трехходовой клапан термостата смесительного необходим для управления пропорцией холодной и горячей воды, чтобы получить теплоноситель оптимальной температуры. Преимущества – малые габариты, отсутствие подвижных частей, простота регулировки температуры.

Узлы

Котел – это сердце системы. Он преобразует либо электрическую энергию, либо углеводородное топливо в тепловую энергию. Именно в его компетенции разогревать теплоноситель, дабы через него передать тепло до места назначения.

Различают котлы по потребляемому топливу:

Газовое отопление в доме

• газовые котлы;
• котлы на жидком топливе (дизельное топливо или керосин).

Устанавливать котлы обязательно нужно в хорошо вентилируемом помещении. В случае газового топлива, должен быть проект подключения, и он должен состоять на контроле подшефной газовой службе.

Котлы на требуют определенный запас горючей жидкости для полноценного функционирования. Самым экономичным котлом является котел на газу.

Бойлер – выполняет задачи по нагреву воды, которая по водопроводу попадет в краны и смесители. Так как основной теплоноситель циркулирует в замкнутой системе и имеет плохое качество, а в последнее время вместо воды в качестве теплоносителя используют антифриз, поэтому напрямую через котел теплая вода не идет. Она нагревается в специальном резервуаре, который имеет связь с котлом.

Таким образом, чистая вода никак не смешивается с технологической водой. Нагрев происходит через стенки трубопроводов, которые опоясывают внутренний контур резервуара. В сборе этот резервуар и есть бойлер.

Циркуляционные насосы предназначены для создания направленного движения теплоносителя по трубопроводам. Появление насосов обусловило появление все более усложненной системы отопления. Дома стали многоэтажными, контуров стало более одного и естественный (конвекционный) ток воды по трубопроводам стал неэффективен.

С применением циркуляционных насосов распределение тепла по комнатам стало значительно лучше, диаметр трубопроводов значительно уменьшился. К тому же, при использовании теплого пола с жидкостным обогревом, установка циркуляционного насоса становится жизненно необходимым.

Трубопроводы служат путепроводами для жидкости, которая переносит тепло от источника до потребителя. Они должны выдерживать большие температуры до 80 градусов, и при этом должны выдерживать давление, создаваемое насосами. Их стенки обязаны долгое время создавать минимальное сопротивление току теплоносителя, тем самым достигается экономия на электроэнергию. Ведь насосы работают на электричестве.

Радиаторы замыкают технологический процесс по обогреву помещения. Они рассеивают по нему тепло, которое пришло от котла с теплоносителем.

Систему отопления следует резервировать. При выходе из строя котла, на время его ремонта или замены, должен быть резервный источник тепла. Он должен предотвратить расхолаживание всего дома.

Принцип работы

Чтобы понять, как работает узел, необходимо привести пример. Для этого мы возьмем трехэтажный дом, так как элеваторный узел применяется именно в многоэтажных домах. Основная часть оборудования, которая относится к этой системе, расположена в подвальном помещении. Лучше понять работу нам поможет схема ниже. Мы видим два трубопровода:

1. Подающий.
2. Обратный.

Схема узла отопления для многоэтажного дома.

Теперь нужно найти на схеме тепловую камеру, через которую вода отправляется в подвальное помещение. Также можно заметить запорную арматуру, которая должна в обязательном порядке стоять на входе. Выбор арматуры зависит от типа системы. Для стандартной конструкции используют задвижки. Но если речь идет о сложной системе в многоэтажном доме, то мастера рекомендуют брать стальные шаровые краны.

При подключении теплового элеваторного узла необходимо придерживаться норм. В первую очередь это касается температурных режимов в котельных. При эксплуатации допускаются следующие показатели:

Когда температура жидкости находится в пределах 70-95°C, она начинает равномерно распределяться по всей системе за счет работы коллектора. Если же температура превышает 95°C, элеваторный узел начинает работать на ее понижение, так как горячая вода может повредить оборудование в доме, а также запорную арматуру. Именно поэтому в многоэтажных домах используется такой тип конструкции – он контролирует температуру автоматически.

Основные недостатки

Невзирая на то, что элеваторный узел имеет множество достоинств, у него существует и один значительный недостаток. Просто в схеме элеватора не предусмотрена возможность регулировки температуры выходящего теплового носителя.

Если показатели температуры воды в обратном контуре указывают на то, что она очень горячая, то нужно будет ее снизить. Решить эту задачу можно лишь с помощью уменьшения размера сопла, но это можно не всегда выполнить ввиду особенности конструкции оборудования.

В некоторых случаях отопительный узел оснащают электрическим приводом, благодаря которому можно откорректировать размер сопла. Он передвигает главный элемент конструкции — дроссельную конусную иголку. Эта игла передвигается на определенное расстояние в отверстие внутри сопла. Глубина передвижения дает возможность менять диаметр сопла и этим регулировать температуру теплового носителя.

На валу можно установить как ручной привод в форме рукояти, так и дистанционно управляемый электродвигатель.

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

• Работает в качестве циркуляционного насоса;
• Выполняет функцию смешивания;

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

• Отсутствует возможность регулирования температуры воды на выходе;
• Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
• Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях. Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла. Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема отопительной системы с элеваторным узлом

Элеваторный узел отопления представляет собой специальную конструкцию, которая выполняет функцию инжектора или струйного насоса – а необходимость в данном элементе возникает только в централизованных системах, где разогретый теплоноситель подается из котельной под давлением. Отопительная схема элеваторного узла предназначена для того, чтобы давление в системе было повышенным. Реализуется данная потребность за счет увеличения количества теплоносителя, т.е. работают обычные законы физики.

Когда температура воздуха на улице достигает высоких отрицательных значений, температура теплоносителя может превышать +150 градусов. Разумеется, такое явление противоречит законам физики – в центральном отоплении для передачи тепла используется обычная вода, которая при нагреве до указанной температуры переходит в парообразное состояние. Другое дело, что паром вода становится только в открытых емкостях и при отсутствии давления – а центральная отопительная система этим условиям не соответствует, поэтому образования пара не происходит.

Что такое элеваторный узел?

Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.

Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.

Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.

Схема и принцип работы

Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.

Типовая схема элеваторного узла отопления выглядит следующим образом:

• Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
• После него следует цилиндр камеры смешивания.
• Снизу находится патрубок для присоединения обратного трубопровода.
• С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.

Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.

Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

• При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
• При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
• Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.

Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости

Плюсы и минусы теплового узла

Элеваторный узел системы отопления имеет следующие преимущества:

• Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
• Это энергонезависимое устройство не нуждается в электроснабжении для работы.
• Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.

Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.

3 Модели на базе теплообменника

Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

1. 1. Возможность регулирования температуры воды.
2. 2. Возможность изменения давления горячего теплоносителя.

Элеваторный узел системы отопления: размеры

Различают несколько категорий данных устройств, как правило, их обозначают цифрами. Категория зависит от диаметра горловины элеватора, его размеров и диаметра сопла.

Номер	Расход теплоносителя	Диаметр горловины	Масса	Размеры
L	l1	l2	h	Фланец 1	Фланец 2
0,1-0,4 т/час	10мм	6,4кг	256мм	85мм	81мм	140мм	25мм	32мм
1	0,5-1 т/час	15мм	8,1кг	425мм	110мм	90мм	110мм	40мм	50мм
2	1-2 т/час	20мм	8,1кг	425мм	100мм	90мм	110мм	40мм	50мм
3	1-3 т/час	25мм	12,5кг	625мм	145мм	135мм	155мм	50мм	80мм
4	3-5 т/час	30мм	12,5кг	625мм	135мм	135мм	155мм	50мм	80мм
5	5-10 т/час	35мм	13кг	625мм	125мм	135мм	155мм	50мм	80мм
6	10-15 т/час	47мм	18кг	720мм	175мм	180мм	175мм	80мм	100мм
7	15-25 т/час	59мм	18,5кг	720мм	155мм	180мм	175мм	80мм	100мм

В заключение о недостатках элеваторных смесителей

Положительные моменты использования элеваторов в домовых теплопунктах мы выяснили ранее – энергонезависимость, простота, надежность в работе и долговечность. Теперь о недостатках:

1. Для нормального функционирования системы нужно обеспечить значительный перепад напора воды между обраткой и подачей.
2. Требуется индивидуальный подбор узла к конкретной отопительной сети, основанный на расчете.
3. Чтобы изменить параметры выходящего теплоносителя, нужно пересчитать диаметр отверстия форсунки под новые условия и заменить сопло.
4. Плавная регулировка температуры на элеваторе не предусмотрена.
5. Узел не может применяться в качестве циркуляционного насоса локальной схемы (например, в частном доме).

Уточнение. Существуют усовершенствованные модели элеваторов с регулируемым проходным сечением. Внутри предкамеры установлен конус, перемещаемый шестеренчатой передачей, привод – ручной либо электрический. Правда, теряется главное преимущество узла – независимость от электроэнергии.

Домовые однотрубные системы, действующие совместно с элеваторами, довольно сложно запускать в работу. Нужно сначала выдавить воздух из обратного стояка, затем из подающего, постепенно открывая магистральную задвижку. Подробнее об инжекционных узлах и способе запуска расскажет мастер – сантехник в видеосюжете:
