Ручка для погреба: объясняем в общих чертах

Ручка от погреба своими руками

Изготовленная своими руками ручка крышки погреба представляет собой элементарную конструкцию и намного дешевле аналогов, предлагаемых нам магазинами. Если вы имеете немного свободного времени и хотите сэкономить на услугах наемных работников, предлагаем вам самостоятельно изготовить и установить ручку для погреба.

Для самостоятельного изготовления Вам понадобится:

• —электродрель
• -Свёрла большого размера
• -Гаечные ключи
• -Шайбы
• -2 гайки
• -Длинный болт (дважды длиннее, чем толщина люка)

Подберите сверло по диаметру выбранного болта. Выберете место для расположения ручки — желательно ближе к краю затвора, это будет место для сверления. Просверлите отверстие насквозь, вставьте болт головой наверх. С нижней части люка накрутите на болт шайбу и закрутите две гайки. Таким образом, вы получите самодельную ручку для погреба с низкой себестоимостью, затратив буквально 10 минут.

Открыть люк вы сможете, вытянув болт и схватившись за него.

Если Вы не обладаете необходимыми инструментами или навыками, Вы можете пригласить специалиста или приобрести ручку для люка погреба из предлагаемого ассортимента строительных магазинов.

Вариации ручек для погреба

В настоящее время производители предлагают обширный ассортимент металлических изделий для оборудования люка от погреба.

Кольцо

Ручка в виде Кольца это отличный выбор для вашего дома. Люк с такой ручкой можно удобно расположить в комнате, в том числе и около стены. Такую ручку легко приобрести в строительном, мебельном или интерьерном магазине

Важно обратить внимание на материал, из которого изготовлено изделие

Не покупайте изделие из пластика — оно не выдержит нагрузок при поднятии крышки погреба. Одним из плюсов данного варианта ручки является лёгкость монтажа. Необходимо лишь просверлить отверстие необходимого диаметра и зафиксировать ручку гайкой с обратной стороны крышки люка. Так же вас порадует низкая цена и срок службы данного изделия. Минус в данной ручке один — не полная гладкость пола.

Потайное кольцо. Скрытая ручка

Данный вариант исправит недостаток ручки-кольца. При использовании ручки в форме потайного кольца на полу не будет неровностей, но придётся поработать при монтаже. Данное решение является гораздо более безопасным, так как убережёт вас и вашу семью от падения при спотыкании об ручку. Для установки Вам потребуется не только электрическая дрель, но и молоток со стамеской.

Отметьте на крышке люка необходимое отверстие для того, чтобы «утопить» тело ручки. С помощью молотка и стамески вырубите углубление для ручки. Затем проверьте соответствие размера углубления размеру ручки. Если есть необходимость, дополнительно углубите ямку для ручки. Если тело ручки идеально подходит созданному вами углублению, закрепите ручку двумя саморезами

Обращаем ваше внимание, что для безопасной эксплуатации длина самореза должна быть не менее 3/4 толщины люка

Форма для погреба

Изделия круглой формы или с округлыми краями в основном используется для наружных входов. Для подвального помещения чаще применяется квадратная форма, которая придает элементу максимальную жесткость.

Под такую конфигурацию легче подбирать отделочный материал и располагать крепежные детали можно в любом порядке.

Также существуют люки прямоугольной формы, которые дают возможность установить крышку вдоль стены, обеспечивая удобный спуск в погреб.

Рекомендуем посмотреть видео по теме:

Помимо этого подъем и опускание различного груза с таким люком создает больше свободного пространства и не ограничивает движения.

Изготовление деревянной крышки в погреб

Дерево идеально подходит для изготовления крышки погреба. В отличие от металлического варианта, изготовление люка потребует небольших столярных навыков, так как нужно будет не только правильно собрать конструкцию, дополнительно потребуется установить ее точно по проему лаза.

Изготовление деревянной крышки начинается с обустройства входного короба и лутки люка. Короб используется для защиты стен и удержания всей конструкции. Размеры короба обычно совпадают с габаритами несущей рамы или лутки, к которой будет крепиться крышка.

Лучше всего для изготовления короба подходит водостойкая фанера, толщиной 15-20 мм. Собранный каркас усиливают по углам набивкой деревянных или алюминиевых уголков и устанавливают в проем лаза. Коробчатую конструкцию обязательно «пришивают» к плите перекрытия и другим силовым элементам пола.

На втором этапе нужно изготовить лутку и крышку. Сначала собирают люк, его можно сбить из доски-пятидесятки или бруса. Сшитые доски усиливают двумя продольными поперечинами, как на фото.

К этим же поперечинам саморезами крепятся петли. Используя готовую крышку, как кондуктор, из той же доски сбивают лутку. Раму и люк соединяют петлями в одну конструкцию и переносят на короб, выравнивают и фиксируют. Если на полу используется ламинат или паркет, то крышку с луткой перед креплением нужно слегка «утопить», чтобы уложенный поверх нее ламинат находился вровень с основным покрытием.

Какие материалы используют для погребного входа

Заранее нужно определиться, из какого материала вы хотите сделать люк. Он может быть:

• деревянным;
• металлическим;
• из плитки.

Каждый материал имеет свои особенности, срок использования и условия эксплуатации.

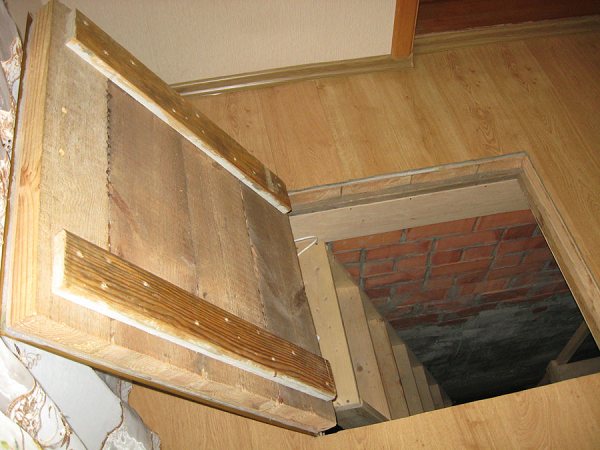

Деревянная дверца своими руками

Обычно для изготовления конструкции используют дерево, если в доме деревянное напольное покрытие. При использовании этого материала мы изготавливаем так называемый скрытый люк: визуально подпол будет почти не видно.

Чтобы работа шла быстро, необходимо наличие под рукой всех нужных материалов и инструментов, а именно:

• досок для настила;
• реек для обрешетки;
• опорных брусьев;
• фанерного листа;
• шурупов, гвоздей;
• олифы;
• термоизоляционной пленки;
• амортизатора, петель для створки;
• ручки для люка погреба;
• мела, карандаша.

Дверцу можно сделать самому

Рассмотрим изготовление входа размером 80 на 80 см. При таких замерах дверца должна быть меньше по размерам, чтобы она хорошо прилегала к полу и оставался зазор в 5 мм. Далее действуем по инструкции:

1. Делаем «черновик» настила: нужно прибить 4 бруса для опоры.
2. Из половой доски выпиливаем заготовки размером 79 см.
3. Берем фанерный лист и вырезаем квадрат 79 на 79 см. Зазор в 1 см между полом и люком нужен, чтобы повышенная влажность или резкие изменения температуры не деформировали дверцу.
4. Чтобы сделать обрешетку внутренней части, нужно раскроить рейки на отрезки длиной 79 см.
5. Последний шаг – это покрытие каждого элемента олифой, которая защищает от влаги и грибка.

Конструкция делается в несколько слоев. Первый слой – это фанера с реечной обрешеткой. Вторым пластом делают термоизоляцию для утепления люка. Третий пласт – наложение доски.

Створка из металла

В отличие от дерева, металлический люк надежнее и прочнее. Такой вариант хорошо использовать, когда подвал расположен в гараже. Опять запасаемся всем необходимым:

• листовой сталью толщиной 1 и 3 мм;
• уголком 3-4 мм из металла;
• петлями;
• анкерами;
• газовым доводчиком;
• пенопластом или другим утеплительным материалом;
• грунтовкой;
• резиновыми уплотнителями;
• прочими инструментами: рулеткой, ножом, шуруповертом, сваркой и угловым аппаратом для дискового шлифования.

Чтобы сделать конструкцию правильно, опять обращаемся к инструкции:

1. Берем металлический лист 80 на 80 см.
2. Переворачиваем заготовку и привариваем металлический уголок.
3. Далее нужно утеплить дверцу.
4. Утепляющий слой закрываем листом стали толщиной 1 мм. Края нужно зафиксировать с помощью саморезов.
5. Теперь нужно смонтировать и сварить все детали люка для погреба. Выполняем установку рамки на вход. Свариваем части стального уголка.
6. Фиксируем каркас к бетону с помощью анкеров.
7. Чтобы снизить тепловую потерю и защитить конструкцию от повреждений, рекомендуется уплотнить прокладками выступающие края металлической обводки.
8. Дверцу для погреба крепят к рамке, используя армированные петли. Чтобы удобно было открывать дверцу, нужно оснастить ее газовым доводчиком.

Стальной люк можно сделать как в гараже, так и в доме, нужно просто покрыть его деревом или материалом, из которого изготовлен пол в комнате.

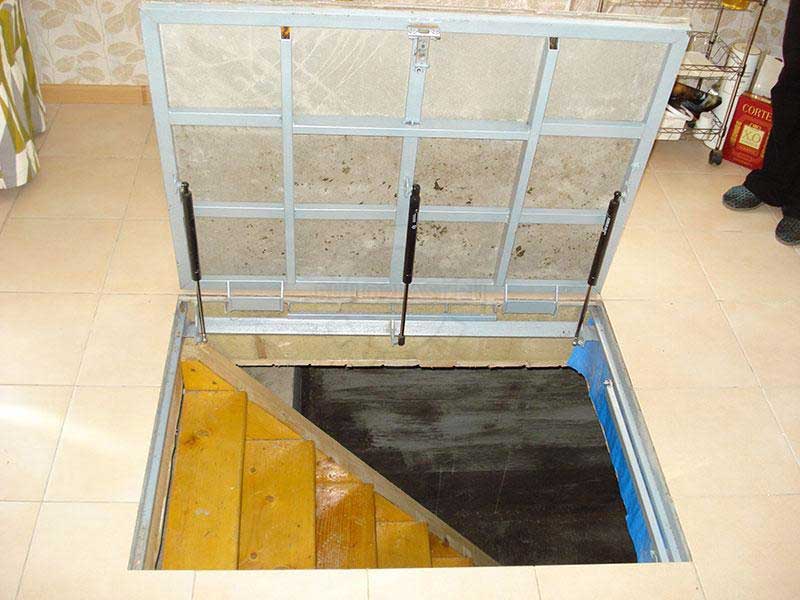

Лаз в погреб под плитку

Такой материал, как плитка, чаще всего используется в кухне. Поэтому, если ваш подвал расположен именно там, можно сделать такой вариант люка под плитку. Изготовление такой конструкции занимает меньше времени, чем в двух предыдущих вариантах. Нам понадобятся:

• стальной уголок;
• лист стали 3 мм;
• раствор;
• плитка;
• арматура.

Работа происходит в несколько этапов:

1. Вырезаем дно люка из стали таких же размеров, как и вход в подвал.
2. Привариваем уголки, делая бортики. Внутрь крепим арматуру в виде ячеек.
3. Входную рамку подвала делаем из уголков и заливаем бетоном.
4. Скрепляем створку и опору с помощью усиленных петель.
5. Сверху кладем плитку на замешанный ранее раствор.

Не забываем соблюдать этапы выполнения работ

После проделанной работы можно задекорировать крышку по своему усмотрению. Обычно дверца покрывается той же плиткой, что и пол, чтобы ее не было видно.

Монтаж люка

Для изготовления основы и крышки люка понадобятся некоторые инструменты. Если основа будет металлической, тогда необходимо позаботиться о наличии болгарки и сварочного аппарата, т. к. только с помощью последнего можно будет объединить компоненты. Монтаж люка требует хорошей подготовки поверхности к проведению работ. Например, если планируется укладка финишного покрытия, то ламинат стоит монтировать уже после того, как лаз будет готов, чтобы правильно обрамить его. Если речь идет о линолеуме, тогда стоит уложить его заранее, чтобы он точно принять контуры комнаты и уже после этого вырезать в нем отверстие под будущий люк. Вырезанный контур дополнительно укрепляется с помощью алюминиевых планок, которые используются для отделки порогов.

Подвал или погреб должен быть оборудован вентиляцией. Для этих целей можно организовать две трубы, одна из которых будет приточной, а вторая вытяжной. Существует и другой вариант – обеспечить переток из помещения, в котором находится лаз. Для этих целей изготавливается не только сплошная крышка люка, но и решетка. Последняя может состоять из каркаса, изготовленного из уголка, а также из арматуры, которая приварена решеткой. При этом расстояние ячейки во второй крышке должно быть таким, чтобы в нее не пролазила нога. В некоторых случаях основная крышка может быть постоянно открыта, а решетка закрывать люк. Обязательно должна быть труба вытяжной вентиляции, которая и обеспечит тягу.

Чтобы люком было удобно пользоваться, важно, чтобы он находился заподлицо с общей плоскостью пола. Добиться этого можно правильными расчетами и созданием необходимого углубления

Ручка также требует особого подхода в изготовлении. Она не должна возвышаться над крышкой, но должна быть удобной для хвата. По периметру каркаса или крышки клеится или прибивается уплотнитель. Это может быть материал, который обычно используется для дверных проемов. Уплотнитель предоставит дополнительную изоляцию и уменьшит шум при закрывании крышки.

Основа для люка может быть деревянной. В этом случае понадобится деревянный брус 50×50 мм. Но лучше изготовить его из металлического уголка с размером в 30 мм. С помощью болгарки изготавливается четыре составляющие каркаса. Чтобы состыковать их правильно, с помощью болгарки торцы подрезаются под угол в 45 градусов. Для этого потребуется транспортир или угольник. Привариваются компоненты под прямым углом. Для этого потребуется струбцина или тиски. В торцах основы с помощью дрели сверлятся отверстия. Проще будет добиться одного уровня с полом в том случае, если расположить каркас вверх ногами, чтобы загнутые части уголка находились внутри.

Обратите внимание! Не стоит пытаться наложить сразу весь шов. Если это попытаться сделать, тогда заготовки поведет

Чтобы этого не произошло, лучше сделать прихватки, а после выравнивания проварить детали полностью.

Они будут служить выступами для удержания крышки. Через отверстия делаются отметки на плите перекрытия. Сверлятся отверстия перфоратором и каркас фиксируется с помощью анкерных болтов

Но важно, чтобы шляпки болтов зашли заподлицо или в крышке придется сделать дополнительные вырезы под них. Основа вскрывается антикоррозионным составом и краской

Крышка может быть изготовлена как из дерева, так и из металла. Она должна вставать в каркас как можно с меньшим зазором. Внутрь крышки укладывается утеплитель из пенополистирола, который обеспечит требуемую теплоизоляцию, предотвратив теплопотери.

Важно! Петли для крышки монтируются внутрь, чтобы они не выступали над поверхностью пола и не мешали перемещаться.

Некоторые мастера предпочитают предусмотреть для крышки пневматический или электроподъёмные, но большинство останавливают свой выбор на ручке. Ее можно изготовить самостоятельно или купить уже готовую. Ниже будет описан процесс изготовления, а также приведены примеры готовых решений.

Скрытые ручки для люков в полу в Москве

Скрытый люк под плитку серии K (90/30)

Ревизионный люк Премиум Универсал 600*500 настенный под.

Ручка-скоба для погреба, 100х80 мм, металл

Напольный люк Невидимка Премиум Слим 800*1000 (80*100 с.

Скрытый люк под плитку серии K (60/60)

Ручка палубная, потайная 006001

Ручка скрытая для погреба.

Ревизионный люк Премиум Универсал 200*200 настенный под.

Скрытый люк под плитку серии K (80/40)

Скрытый нажимной люк К 90х30 (85х25)

Напольный люк Премиум 50 мм 200*300 (20*30 см)

Запасные ручки для люков Lewmar

Люк металлический ревизионный Event 2030ЛМ (200х300 мм)

Люк в пол графит 4 модуля 45х45 мм170х155мм, 600кг SF27.

Ecoplast LUK/4 Люк в пол на 4 модуля (45х45мм), с суппо.

Напольный люк Тритон 30 мм 400*400 (40*40 см)

Скрытый нажимной люк К 90х60 (85х55)

Ревизионный люк Премиум Универсал 600*1000 настенный по.

Скрытый нажимной люк К 90х40 (85х35)

Ручка палубная потайная 63х48х8 мм, хромированная латун.

Скрытый алюминиевый люк серии ALR (30/60)

Ревизионный люк Премиум Универсал 400*1200 настенный по.

Напольный люк Самоподъемный Невидимка уголок 1 створка.

Simon Connect Серое Покрытие на крышку люка S400-1, Sа4.

Ревизионный люк Премиум Универсал 300*500 настенный под.

Скрытый нажимной люк серии K (40/60)

Люк алюминиевый скрытый с регулируемой петлёй 200х300

Ручка-скоба для погреба 100х80мм металл

Ручка палубная потайная 48х38х11 мм 21360

Замок-защелка для ревизионных люков Хаммер Стил

LUK/4 Люк в пол Экопласт на 4 механизма (45х45 мм) стал.

Ревизионный люк Премиум Универсал 500*800 настенный под.

Люк скрытого монтажа с регулировкой 40х50

Скрытый нажимной люк К 70х40 (65х35)

Напольный люк Премиум 54 мм 200*200 (20*20 см)

Напольный люк Самоподъемный с амортизаторами Лайт 700*3.

Ревизионный люк Премиум Универсал 300*200 настенный под.

Замок-защелка для ревизионных люков Хаммер Слава

Люк напольный Evecs Floor D6060

Ревизионный люк Премиум Универсал 600*300 настенный под.

Нажимная защелка для люков ZTO Freight Quick

Люк алюминиевый скрытый с регулируемой петлёй 400х700

Скрытый люк под плитку серии LPVK (30/40)

Люк сантехнический пластиковый с ручкой 200*300 (ШхВ)

Петля для люков из нержавеющей стали Roca 441832 46 x 3.

BOX/6 Коробка для люков Экопласт LUK/6 и LUK/8Р в пол.

Ручка-скоба для погреба, 100х80 мм, металл

Скрытый нажимной люк К 70х30 (65х25)

Скрытый нажимной люк К 80х30 (75х25)

Ревизионный люк Премиум Универсал 400*500 настенный под.

Ревизионный люк Премиум Универсал 400*300 настенный под.

Лючок напольный 18м 75-105мм серая Legrand 89610

Люк в пол для розеток на 4 поста (1 пост=45х45 мм), с с.

Ручка палубная потайная 76х57 мм 11461

Нажимная защелка для люков Hafele Quick

Замок-защелка роликовый ZZ-02 для ревизионных люков

Встраиваемый влагозащитный розеточный лючок на 1 пост д.

Ревизионный люк Премиум Универсал 300*600 настенный под.

Скрытый нажимной люк К 70х60 (65х55)

LUK/6 Люк в пол Экопласт на 6 механизмов (45х45мм), пла.

Замок нажимной COMBI TOUCH для ревизионных люков

LUK/12 Люк в пол Экопласт на 12 механизмов (45х45мм) в.

Ревизионный люк Премиум Универсал 300*400 настенный под.

Скрытый ревизионный люк (аррз)200*500

Ревизионный люк Премиум Универсал 500*700 настенный под.

Люк + Коробка для люка в пол на 2 поста + 2 модуля, пла.

Скрытый нажимной люк К 120х60 (115х55)

089605 Люк напольный Legrand пластик крышка с антикорро.

Ручка для пайолов из полированной латуни Foresti &.

Ревизионный люк Секрет 3.0 200*600 настенный под плитку.

Ревизионный люк Премиум Универсал 300*800 настенный под.

Ревизионный люк Премиум Универсал 600*800 настенный под.

Нюансы

При наличии материалов и инструмента сделать заготовки можно самостоятельно. Однако, как правило, владельцы обращаются на металлобазы. В мастерских можно заказать заготовки по индивидуальным размерам.

При выборе стального листа для металлического люка необходимо учитывать, что его размер должен быть больше размера лаза и немного его перекрывать.

Уголки необходимо размещать на расстоянии 5-10 мм от края. В центре конструкции следует установить ребра жесткости.

Сварку деталей делают без пропусков. Готовую крышку зачищают и грунтуют.

Во внутренние пустоты необходимо уложить утеплитель. Его накрывают фанерой или еще одним стальным листом.

Установку люка на петли производят с помощью анкеров.

Не следует забывать и об уплотнителе. Он обеспечит защиту напольного покрытия и дополнительную изоляцию.

Для монтажа можно использовать дверные петли, если люк выполнен из легкого материала (дерева, к примеру). Для тяжелой металлической конструкции лучше подобрать более надежные петли.

Изготовление ручки для крышки

Если нет желания возиться с покупным вариантом или не было найдено ни одной подходящей ручки, тогда ее легко изготовить самостоятельно. Для этого, например, подойдет клапан от двигателя или обычная стальная проволока.

Из стальной проволоки

Это один из простых вариантов ручки для крышки люка, который можно изготовить самостоятельно. Для нее понадобится:

• стальная проволока длиной 29 см;
• два держателя для щеколды;
• саморезы.

Стальную проволоку необходимо правильно изогнуть, чтобы из нее вышла ручка. Сначала необходимо выгнуть ее в форме буквы «П». Ее длина должна получиться 15 см, а ножки по 7 см. После этого необходимо загнуть по 2 см ножек наружу. С помощью стамески изготавливается углубление по форме будущей ручки. В углубление вкручивается один из держателей щеколды, в него вставляется часть рукоятки. Вторая часть также прижимается держателем щеколды. Должна получиться конструкция похожая с той, что показана выше. Видео об интересном варианте ручки для крышки можно посмотреть ниже.

Из клапана двигателя

Из клапана двигателя можно изготовить отличную потайную ручку. Основным требованием будет то, чтобы нога клапана была больше толщины крышки люка. С помощью плашки на конце клапана нарезается резьба под гайку. По толщине клапана подбирается сверло и сверлится сквозное отверстие. Вокруг отверстия под ручку делается углубление по размерам головки клапана, чтобы она могла лечь заподлицо, также делаются небольшие вырезы под пальцы, чтобы было легче приподнимать ручку. Клапан вставляется на свое место. С обратной стороны на ручку надевается шайба и накручивается гайка. Они будут препятствовать тому, чтобы ручка вынималась полностью. Головка ручки будет постоянно находиться заподлицо, поэтому о нее невозможно будет споткнуться. При необходимости использовать ручку, достаточно будет ее просто приподнять.

Подготовка. Что необходимо учесть?

Перед тем, как приступить к изготовлению отверстия в полу важно просчитать все последующие действия. Важные моменты, которые стоит учесть:

• -место расположения люка от погреба
• -размеры лаза
• -вид крышки люка
• -вид ручки люка для погреба
• -испытываемая нагрузка как на крышку люка, так и на ее ручку

При проектировке лаза важно учесть его размеры — помните, что им будут пользоваться все члены семьи, даже самые габаритные.  Как правило, за стандартный размер принимают квадратный люк 75 на 75 сантиметров. Но, размер может увеличиваться, в зависимости от выбора формы люка: квадрат, круг или прямоугольник.  При проектировке не менее важно учитывать не только размеры крышки люка, но и испытываемую нагрузку на неё

Помимо своего веса, она должна выдерживать силу, которую Вы приложите при открывании, Ваш вес и вес каждого из домочадцев, в случае, если Вы наступите на крышку погреба, а так же нагрузку , которую крышка лаза испытает в случае, если на ней будет расположен один из бытовых предметов. Данные требования ни в коем случае не рекомендуется игнорировать для обеспечения безопасной эксплуатации конструкции.

Подготовка. Что необходимо учесть?

Перед тем, как приступить к изготовлению отверстия в полу важно просчитать все последующие действия. Важные моменты, которые стоит учесть:

• -место расположения люка от погреба
• -размеры лаза
• -вид крышки люка
• -вид ручки люка для погреба
• -испытываемая нагрузка как на крышку люка, так и на ее ручку

При проектировке лаза важно учесть его размеры — помните, что им будут пользоваться все члены семьи, даже самые габаритные.  Как правило, за стандартный размер принимают квадратный люк 75 на 75 сантиметров. Но, размер может увеличиваться, в зависимости от выбора формы люка: квадрат, круг или прямоугольник.  При проектировке не менее важно учитывать не только размеры крышки люка, но и испытываемую нагрузку на неё

Помимо своего веса, она должна выдерживать силу, которую Вы приложите при открывании, Ваш вес и вес каждого из домочадцев, в случае, если Вы наступите на крышку погреба, а так же нагрузку , которую крышка лаза испытает в случае, если на ней будет расположен один из бытовых предметов. Данные требования ни в коем случае не рекомендуется игнорировать для обеспечения безопасной эксплуатации конструкции.

Изготовление ручки

Обычная ручка включает в себя рукоятку, крепежный болт и гайку, который будут крепить ее к люку. Выполнить ее своими руками достаточно просто. Для самой простой ручки крышки погреба понадобятся:

Для работы необходимо подобрать подходящее сверло. Затем электродрелью проделывают отверстие для болта. После этого в него помещают болт, конец которого должен выходить с другой стороны люка. С противоположной стороны на него накручивают гайки. В результате таких действий получается простая и функциональная ручка.

Если погреб уже используется по назначению, следует сделать качественную и надежную крышку. От ее наличия будет зависеть влажность внутри помещения. Если изделие выполнено правильно, климат внутри погреба будет наиболее благоприятным.

Как видно, сконструировать простую ручку для погреба не составляет труда. Она может иметь достаточно простую форму, однако, быть очень функциональной и привлекательной.

Установка и отделка люка

При укладке покрытия нельзя допускать выступов, углублений, видимых зазоров

Поэтому при монтаже важно рассчитывать толщину слоев облицовочного покрытия, например, кафеля и плиточного клея, под ламинат укладывают стяжку. По периметру укладывают уплотнитель

Герметики выбираются в зависимости от сочетаемости с материалами, которые использовались при строительной работе.

Подбирают ручки врезных конструкций, не выступающих над поверхностью: плоские или съемные. Для плавного хода сочетают пружинные петли с газовыми амортизаторами.

При наличии в доме маленьких детей или животных предусматриваются фиксирующие приспособления.

Универсальной формулы подбора не существует. Приблизительное вычисление мощности: измерить манометром усилие для подъема двери в килограммах и перевести в ньютоны с запасом 30%.

Таким же образом обстоят дела с электроприводом. Стоимость готовых комплектов подъемников с контроллером и пультами управления высока, при этом, сложно рассчитать мощность.
