Как сделать покрасочную камеру для автомобиля в гараже своими руками

А как же безопасность?

Ввиду того, что работа с лакокрасочными изделиями является небезопасной в отношении возникновения пожаров, а также для здоровья людей, при выборе камеры следует особое внимание уделить наличию элементов безопасности. Прежде всего, стены бокса должны быть изготовлены из негорючих материалов – пластиковая вагонка, минеральная вата в качестве теплоизоляционного материала

Также в конструкции оборудования должна быть встроенная система пожаротушения, а все оборудование должно быть взрывозащищенным.

Защитный термостат должен присутствовать на теплообменнике, а система вентиляции должна обеспечивать полноценную циркуляцию воздуха в помещении, своевременный выброс пожароопасных паров растворителей и разрежение воздуха, в котором содержатся взрывоопасные соединения.

СледующаяРасчет вытяжки и схемы для монтажа вентиляции покрасочной камеры в гараже своими руками

Чертежи

В работе можно использовать разные чертежи покрасочного бокса.

Обустройство покрасочной камеры проводится поэтапно:

• нахождение помещения с соответствующими габаритами;
• составление чертежей помещения, схем сборки элементов конструкции и внутренних устройств;
• установка вытяжного оборудования;
• отделочные, облицовочные мероприятия;
• монтаж фильтрационных и нагревательных приборов, установка мебели.

Треть устанавливаемого оборудования – это фильтрационные и нагревательные системы. Сначала необходимо начертить бумажную схему камеры, изобразить главные и второстепенные элементы. Далее нужно приобрести инвентарь и приборы для дальнейшей работы, оборудование для бокса (вентиляционную систему, теплообменник, осветительные приборы).

Не помешает купить генератор, если вдруг отключат электричество. На дверь и ворота повесить надежные замки, ведь купленное оборудование – недешевое имущество.

Обычно автолюбители, начавшие собственный небольшой бизнес, используют оборудование и устройства полупрофессионального типа по средней цене. Это позволяет осуществлять довольно качественную покраску автомобилей без чрезмерных финансовых затрат. Серьезные фирмы и СТО используют для работ профессиональное оборудование, стоящее намного больше.

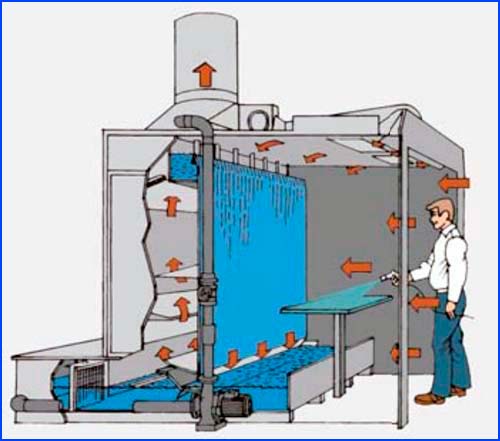

Камеры с водяной завесой

Камеры с водяной завесой — продвинутый вариант бокса, предназначенного для покраски автомобилей и других крупногабаритных изделий. В состав конструкции входит металлический поддон с водой (сверху накрыт решеткой), регулировочные панели и насос.

Также имеются крепления двери, отверстия для выхода воздуха, панели водной завесы, угловой патрубок. Дополнительные элементы — форсунки, вытяжные вентиляторы и многое другое.

Принцип действия покрасочных камер с водной завесой прост. В процессе распыления воды образуется окрасочный туман. В крыше конструкции установлен вентилятор, который вращается, создает разрежение и втягивает загрязненный воздушный поток через отверстия в покрасочной камере (предусмотрены снизу фронтальной завесы).

На лицевую часть конструкции оседают элементы пыли и краски. Они улавливаются и смываются в специальную ванную и оседают в жидкости. Грязный воздушный поток, попавший во внутреннюю часть бокса, проходит дополнительную очистку.

Камеры с водяной завесой можно сделать самому или купить готовые. В последнем случае востребованы итальянские конструкции, отличающиеся несколькими водяными каскадами.

В камерах отечественного производства применяется очистка системой орошения. Последний этап — сухая фильтрация.

Выбор варианта исполнения зависит от технологии и окрашиваемого изделия. Важный момент — создание правильного микроклимата, позволяющего добиться оптимальной температуры и очистки поступающего воздуха.

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

• Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
• Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

• Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
• Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
• Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

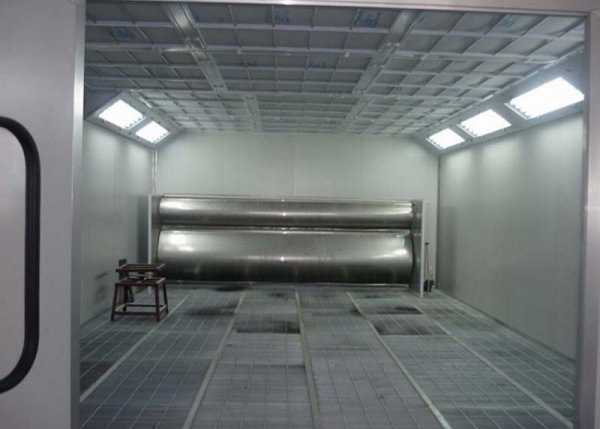

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.

Оборудование для проведения сушки

Как и оборудование для покраски, оборудование для сушки может быть совершенно разным.

Если покраска одноразовая, то вполне достаточно и простой системы, а если это постоянное использование, то без специализированной техники не обойтись:

1. Тепловые генераторы на любом топливе – идеальный вариант для одноразовой покраски. Такое оборудование работает на газе, дизельном топливе или масле.

Существуют модели теплового генератора, которые устанавливают постоянный уровень температуры и поддерживают его.

2. Чтобы сэкономить на электроэнергии и получить качественное просушивание используются не легеменные инфракрасные станки.

С помощью этой системы, возможно, осуществить просушку на этапе грунтовых работ. При этом ускоряется и процесс самого окрашивания, что позволяет мастеру значительно сэкономить время.

После того, как краска на авто обсохнет полностью, ему необходимо дать время отстояться. При этом стоит включить вентиляцию, такими методами можно ускорить высыхание лака и краски.

Малярная камера позволит не только освежить вид своего автомобиля, но и если разбираться во всем, вы сможете запустить собственное дело, пригласив сначала на покраску друзей.

Знакомых, а там уже и другие люди подтянуться. Дополнительный источник дохода еще никому никогда не помешал. Вот только не каждый владелец авто может похвастаться наличием собственного гаража, который можно было бы сделать настоящей мастерской.

Стоит отметить, что покрасив свое авто и имея несколько заказав, вы сможете окупить все свои затраты.

Мастера на станции СТО работают не над своим авто, поэтому не будут настолько щепетильны, как вы, поэтому стоит отметить, что порой покраска, проведенная в гараже, оказывается более качественной, чем в автосервисе.

Автовладелец при самостоятельном окрашивании более внимателен, и уж точно никуда не спешит. Кто уже успел открыть собственную камеру для покраски, успел оценить все ее преимущества и больше не может отказаться от этой работы.

Если дефекты проявляются, то их можно устранить сразу же, а значит результат будет блистательным, поэтому свое новое авто другого цвета можно смело демонстрировать друзьям.

Если что-то не так близкие люди никогда не промолчат, а вы сможете на своем опыте снова перекрасить авто.

Мертвые зоны – помеха качественной покраски!

Помимо всего при работе камеры в обоих режимах могут возникать различного рода завихрения и «мертвые зоны», и во избежание этого вся площадь камеры должна быть занята потолочными и напольными фильтрами, а под полом ко всему должен быть расположен еще и воздуховод с клапанами регулировки, помогающих предотвратить эффект «мертвых зон».

Так же внутри камеры необходимо наличие клапанов, позволяющих регулировать давление, так как по мере того, как напольные и потолочные фильтры будут загрязняться различного рода пылью красящих веществ и растворителей, пылью при очистке воздуха, то и давление внутри камеры будет возрастать, что приведет к проблемам в режиме продувки и сушки лакокрасочного покрытия. Но и недостаточное давление допускать тоже нельзя, иначе оно может привести к попаданию внутрь камеры пыли.

Таким образом, в данном разделе мы рассмотрели как принципы работы покрасочной камеры в различных режимах, так и ее устройство.

7WA7aHDdAnQ

На что обратить внимание при покупке камеры?

1. Материал, которым покрыты стены, должен быть удобен при эксплуатации. Лучше всего подойдет пластиковое покрытие.
2. Равномерное размещении осветительных приборов по всему пространству камеры. Дополнительное освещение также не будет лишним.
3. Мощность вентиляционной системы не ниже 10 кВт (если мы говорим о серьезном подходе к делу). Обязательно наличие функции рециркуляции воздуха не меньше 25тыс м3/час.
4. Рекомендуемые размеры окрасочно-сушильной камеры для грузового транспорта: ширина – 6 метров, длина – 10 метров, высота – 4 метра.
5. Теплообменник с автоматическим контролем
6. Расчетная нагрузка на решётки пола от одного колеса – 700 кг.
7. Оснащение системы вентиляции фильтром для очистки поступающего извне воздуха.
8. Возможность дистанционного управления с пульта
9. Наличие аварийного выхода согласно требованиям безопасности
10. Гарантия производителя на оборудование.

Наличие пульта дистанционного управления очень желательно, эта опция практически всегда присутствует. Это, конечно, повышает стоимость, но повышает качество и удобство эксплуатации. Пульт даёт возможность изменять настройки камеры во время основных режимов (сушка, покраска, испарение). Число режимов может увеличиться согласно требованиям заказчика, но это скажется на итоговой стоимости.

Я рекомендую не экономить на освещении бокса, потому что любой мастер скажет, что света при окрасочных работах много не бывает. Добавьте нижний ярус освещения, это скажется на качестве работы, особенно при окраске автомобилей темных цветов.

Еще раз про технику безопасности. Существует ряд моментов, без которых работа камеры окраски небезопасна:

Термостат подаваемого воздуха и датчик температуры. В том случае, когда температура воздуха превысит допустимые значение, электроцепь должна разомкнуться. Такое возможно при возгорании в вентиляционной системе, или выходом из строя системы нагрева воздуха.

Электрический клапан сжатого воздуха. При появлении окрасочного тумана или превышении температуры во время сушки возникает опасность взрыва. Для недопущения этого подача сжатого воздуха в режиме должна быть прекращена.

Взрыво- и пожаробезопасность электромоторов. Появление искр при работе щеток электродвигателей может привести к серьёзным последствиям в условиях работы с лакокрасочными материалами. В том случае, если электромотор установлен на оси вентиляторов и располагается в воздуховоде, при попадании в систему вытяжки частиц окрасочного тумана (а это не редкость), или пыли (что случается еще чаще), возникает угроза возгорания и взрыва.

Про экономичность

Для обеспечения скорейшего возврата ваших финансовых вложений, продаваемая сушильно- покрасочная камера должна отвечать некоторым требованиям. Главным из них является наличие системы рециркуляции, которая при сушке направляет обратно до 90 процентов нагретого воздуха. Это позволяет получить необходимую температуру в 60 градусов без дополнительных трат на топливо даже при сильных морозах. Доводить процент рециркуляции воздуха до 100 недопустимо, так как пары растворителей не будут выводиться за пределы камеры, что создаёт угрозу безопасности.

Также необходимо внимательно изучить техническую документацию приобретаемого оборудования. В литературе может быть указана как мощность сжигателя, так и мощность теплообмена. Мощность сжигателя практически идентична на всех моделях камер окраски, так как практически все популярные производители устанавливают сжигатель «Riello», чья тепловая мощность практически одинакова и влияет только на расходование топлива. Показатель мощности теплообмена более важный, так как он использует коэффициент теплопередачи топлива в нагреваемый воздух. Этот показатель раскрывает качество работы теплообменника. При использовании дешёвых теплообменников с низким КПД, затраты на топливо, необходимое для нагрева воздуха до необходимой температуры, существенно возрастут.

Для чего предназначена покрасочная камера?

Предназначение покрасочных камер, как таковых, не ограничивается только нанесением и сушкой жидких распыляемых грунтов и покрывных лакокрасочных материалов на корпус автомобилей в ремонтных мастерских, их используют и для покраски деталей на производстве.

Они удобны в первую очередь тем, что позволяют производить полную или частичную окраску автомобиля при попадании минимального количества пыли в профильтрованный и нагретый до определенной температуры воздух, беспрерывная подача которого обеспечивается благодаря одной из самых современных и эффективных моделей вентиляционной системы, управление которой осуществляется с помощью ручного шибера, предназначенного для контроля давления внутри камеры.

При всем этом покрасочные камеры непременно оснащены автоматической системой безопасности, которая сразу отключает нагревательный блок, как только тот достигает установленной температуры, предохранительным дверным пневмоклапаном, предотвращающим деформацию стен при избыточном давлении, специальным вентиляционным таймером, обеспечивающим вытяжку летучих веществ после каждой сушки, а все окна камеры изготовлены из взрывобезопасного стекла. Теперь самое время перейти к рассмотрению принципов работы самой покрасочной камеры.

Особенности покрасочной камеры

Стандартный покрасочный комплект для автомобилей — это бокс (камера) с установленной в ней системой вентиляции воздуха, устройствами для регуляции температуры. Только при соблюдении таких условий можно будет покрасить машину качественно, надежно. Наличие фильтра для камеры тоже обязательно — с его помощью воздушная смесь будет очищаться, там не останется пыли.

Правильно настроенная в мастерской вытяжка устранит туман от краски, выведет токсичные пары, газы

Важно, чтобы наружу вытяжной прибор отводил уже фильтрованный воздух, только тогда бокс будет соответствовать экологическим стандартам. Не менее важно иметь в камере датчики температуры и оборудование, позволяющее настроить нужный режим

Еще одна особенность комплектации камеры для автомобильной покраски — отличное освещение, позволяющее сделать даже самые сложные этапы работ.

При несоблюдении таких условий дефекты при окрашивании авто в камере будут появляться неизбежно. Все современные модели покрасочных камер оснащены тщательно подобранным и выверенным по параметрам оборудованием. При желании можно создать такой бокс своими руками, например, в гараже.

Из чего состоит камера — перечень оборудования

Под малярный бокс можно оборудовать любое подходящее по размерам помещение. После окончания работ всегда сохраняется возможность восстановить прежний вид камеры, если это потребуется. Чтобы самостоятельно сделать бокс, нужно найти в продаже или арендовать такое оборудование:

• воздушный компрессор с давлением 8 – 12 Ат, укомплектованный ресивером, отделителем масла и воды;
• вентиляторы — надувающий, приточный;
• осветительные прожекторы галогенового типа (4 штуки по 1,5 кВт) или тепловая пушка для сушки;
• тканевые гидрофильтры;
• диодные светильники (минимум 3 штуки);
• удлиненные люминесцентные лампы (минимум 6 штук);
• полипропиленовая пленка армированная.

Некоторые мастера вместо компрессора покупают для камер промышленные кислородные баллоны. Нанесение краски в этом случае будет удобным, слой ляжет ровно и тонко, за счет применения чистого кислорода не потребуются усилители блеска лакокрасочного материала. Риск очень высок, ведь даже при небольшой искре воспламенение в камере для покраски будет мгновенным. Лучше потратиться на компрессор, а для блеска применять хороший лак.

Виды покрасочных камер

По типу помещения камеры могут быть проходными и тупиковыми. Классификация камер для покраски основана на обустройстве вентиляционной системы. В зависимости от показателя покрасочный бокс организуют таким образом:

• с вытяжными клапанами по периметру помещения на стенах (самый комфортный и недорогой способ);
• с вентиляционными клапанами внутри зазоров на полу;
• с вытяжными моторами на полу в неглубоких траншеях.

По типу вентиляции камеры делят на одномоторные и двухмоторные. В первом случае воздушный поток подается сверху, а туман оседает вниз и выводится через специальные каналы. Во втором варианте первый мотор нагнетает воздух, второй выкачивает его из бокса. У одномоторных моделей вентиляционные клапаны бывают напольными и потолочными, а у двухмоторных они настенные.

Основные требования для устройства

Если рассмотреть этапы покраски автомобиля, то можно понять, какие требования следует соблюдать при устройстве покрасочной камеры. Он состоит из следующих этапов:

1. Перед покраской кузов автомобиля шлифуется. При этом задача вентиляции состоит как в удалении пыли из покрасочной камеры, так и в очищении поступающего в камеру воздуха извне.
2. Во время окрашивания автомобиля система вентиляции должна обеспечивать очищение воздуха от частиц лака и краски.
3. Во время сушки автомобиля воздух должен нагреваться и циркулировать внутри помещения.

Таким образом, порошковая покрасочная камера состоит из закрытого помещения, предназначенного для покраски и сушки; теплогенератора для подогрева воздуха; системы вентиляции, оснащенной необходимыми фильтрами; освещения.

Схема покрасочной камеры

При устройстве покрасочно-сушильной камеры помещение, в котором оно находится, не должно зависеть от температуры окружающей среды. Таким образом, должна быть выполнена хорошая теплоизоляция. В помещении должна поддерживаться температура около 20-25 градусов, исключив резкие перепады температур.

Особые требования предъявляются к освещению помещения. Оно должно равномерно освещаться полностью и особенно хорошо должно быть освещено рабочее место. Свет должен быть комбинацией бестеневого освещения и ламп дневного света, а также должно отсутствовать какое-либо мерцание.

Покрасочные камеры могут оснащаться одномоторной и двухмоторной вентиляцией. Одномоторная работает лишь на приточное очищение воздуха. Ее легко собрать своими руками. Двухмоторная обеспечивает очищение воздуха на входе и выходе, потому она более эффективна.

В любом случае вентиляция должна находится на уровне пола и обеспечивать циркуляцию воздуха по всему помещению без мертвых зон. Фильтры должны очищать воздух как от пыли, так и от масляных извесей.

Смотрите видео-подборку по реализации в обычном гараже:

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Специфика обогрева малярной камеры

Покрасочная камера непременно должна оснащаться специальными обогревательными приборами, с помощью которых будет происходить равномерное высыхание краски. Для качественной сушки автомобиля используются теплогенераторы и инфракрасные лампы. Их мощность должна быть рассчитана в соответствии с площадью малярной камеры. Лучше всего, если обогревательный прибор будет управляться с помощью дистанционного пульта, что обеспечит дополнительное удобство для регулирования оптимальной температуры. В свою очередь инфракрасные лампы обеспечивают желаемый эффект с минимальными финансовыми затратами.

В ходе разработки проекта покрасочной мастерской оптимальным решением будет соединение систем управления теплогенератора, фильтров и вентиляции. Таким образом, мастер сможет быстро корректировать температурный и климактерический режим покрасочного помещения.

Малярная камера – достаточно простая конструкция, при создании которой не потребуются особые инженерные знания. Учитывая важные моменты, изложенные в данной статье, а также, придерживаясь очередности выполнения работ, вы сможете создать покрасочную мастерскую своими руками.

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

• одномоторные;
• двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Как работает

Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.

Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.

Устройство

Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:

• воздушные фильтры;
• систему подачи воздуха;
• каналы отвода воздуха;
• нагревательный элемент;
• устройства управления системой.

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.

Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух

Очистка препятствует загрязнению окружающей среды, что также немаловажно

Отопление

Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:

• электрические – обычные ТЭНы. Из особенностей – высокое потребление электричества;
• газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
• дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.

Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.

Окрасочное помещение

Рабочее помещение должно обладать:

• хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
• достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.

Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.
