Делаем печь с лежанкой своими руками (28 фото)

Сушка

Для сушки русской печи с лежанкой и варочной плитой используют стружки, щепки и небольшие поленья. Первая топка должна проводится топливом в количестве не более 30% от максимального объёма. С каждой следующей топкой объём загружаемых дров увеличивают.

На время просушки оказывает влияние размер печи, степень влажности кирпичной кладки и температурный режим в помещении. Обычно на сушку в летний сезон уходит неделя, в холодное время года этот срок может продлится до 25 дней. Всё это время задвижки и топочная заслонка должны быть открытыми.

Прекращать сушку печи нужно в тот момент, когда на её поверхности не останется сырых пятен, а также конденсата на металлических деталях.

Конструкция и функциональные возможности

В древние времена подобная конструкция использовалась в каждом доме, но даже тогда одинаковые печки найти было очень сложно. В зависимости от желания хозяев, печные мастера изготавливали индивидуальные образцы. Но принцип действия оставался неизменным:

1. Внутрь помещали твердые виды топлива.
2. Тепло перемещалось в дом.
3. Отведение дыма – через трубу.

Это по-прежнему основные составляющие традиционной русской печи с лежанкой.

Чтобы понять, каким образом функционирует этот обогреватель, необходимо изучить его устройство.

Пример печи с лежанкой

Современные модели претерпели некоторые усовершенствования и доработки, но основные компоненты конструкции остались неизменными:

1. Подпечье – это пространство, находящееся под подом сооружения. Обычно его приспосабливают для складирования древесины. В современных моделях это пространство используется в качестве жилища для домашних питомцев.
2. Подшесток – емкость для хранения различной посуды. Кладка изготавливалась из дерева.
3. Шесток – это небольшая площадка, расположенная около устья. На нее можно поставить посуду, которая вытаскивается из горнила. Иными словами, это место для совершения последующих действий с горячей посудой.
4. Печурка – углубление в стенках, выполненное из кирпича. Необходимо для лучшего теплообмена. В это углубление также можно ставить различную посуду или кухонные инструменты, которые находятся под руками.
5. Устье представляет собой отверстие между щеками, через которое внутрь печи помещается сгораемое топливо.
6. Щеки – фасадная стенка горнила.
7. Горнило – топка.
8. Порожек представляет собой часть устья. Располагается сверху до свода. Предназначается для удерживания газов под сводом, таким образом распространяя большое количество тепла.
9. Свод – это основная часть горнила. Этот компонент печи очень часто раскаляется, а потому разрушается. На свод можно класть различные материалы с большой теплоемкостью. Располагается сразу под лежанкой.
10. Под – это часть горнила (его дно) – место, куда кладутся дрова.
11. Перекрышка – последний слой кирпичной кладки. Именно на этом месте делают лежанку.
12. Хайло предназначено для выпускания газов через трубу. В него желательно поставить качественный засов, который можно перекрывать в любое время.

Основное правило сооружения печи – конструкцию необходимо поставить на хороший фундамент, а также удостовериться, что расстояние между печью и стеной было не меньше 17 см.

Примерные габариты печи:

1. Ширина – 142 см.
2. Длина – 213 см.
3. Высота – 178 см.

Размеры могут варьироваться по желанию мастера.

Нижняя часть конструкции, называемая опечьем, должна быть полная внутри. Обычно ее делали из дерева, а сейчас используют кирпич – для большей надёжности и долговечности. Чтобы доступ в это пространство был свободным, устанавливается проем под названием подпечек. Изготавливается в форме арки из кирпича. Сверху засыпается теплоемкий материал. В большинстве случаев используется песок.

Сверху засыпки кладется под и горнило. Они изготавливаются из кирпичей без применения цемента – кладутся вплотную. Свод и дно горнила делают под небольшим уклоном в сторону устья.

Печурки устанавливаются на усмотрение хозяев. Такие проемы размещаются рядом с горнилом через стенку с расстоянием в половину кирпича. С помощью печурки, помещения быстрее прогреется. Также это позволяет ускорить процесс сушки вещей. Над печурками выкладывается еще несколько рядов из кирпича, а уже после устанавливают саму лежанку, располагающуюся над горнилом.

Печь с лежанкой – русская классика

Русскую печь невозможно представить без лежанки – она кажется какой-то слишком компактной, современной и непривычной. А вот сооружение, на котором передвигался Емеля, полностью соответствует представлению русского человека о классической деревенской печке.

Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:

Галерея изображений

Фото из

С использованием традиционной отделки

Из красного кирпича без отделки

Роспись народными орнаментами и узорами

Керамическая плитка или изразцы

Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

Краткое описание конструкции

Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.

Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)

Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.

Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.

Устье – отверстие, ведущее в горнило.

Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.

Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.

Перетрубье – камера между горнилом и трубой, размещенная над шестком.

Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.

Лежанка – большая горизонтальная поверхность для отдыха или сушки.

Самоварник – отверстие, в которое раньше вставлялась труба самовара.

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед

Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.

Плюсы и минусы сооружения

У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.

Плюсы сооружения:

• экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
• невысокая стоимость материалов и работы печников;
• некоторые модели топятся не только дровами, но и другими видами твердого топлива;
• многофункциональность – отопление, приготовление пищи, отдых в комплекте;
• требует внимания 1 раз в сутки;
• благоприятно воздействует на здоровье сухим теплом от кирпичей.

Если соблюдены правила строительства, то безопасность гарантирована.

Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.

Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места

К недостаткам относится и регулярная чистка печи от золы и сажи.

Достоинства и недостатки

Сколько бы вы не расхваливали русский отопительный агрегат, все равно среди огромного количества достоинств есть и несколько недостатков. Поэтому рассмотрим и те, и другие.

Достоинства

• Экономический фактор в плане сооружения печки. Используются доступные и недорогие материалы: огнеупорный кирпич и раствор на основе глины.
• Не самый низкий КПД. В самой простой конструкции данный показатель равен 60%, в модифицированных до 85%.
• Работает русская печка на любом твердом топливе без снижения технических характеристик.
• Высокая функциональность. Это и отопление, и варочная плита, и возможность спать на лежанке.
• Простота обслуживания. Здесь можно сказать так – утром протопил печь, и ее тепла хватает до следующего утра.
• О целебных свойствах русской печки ходят легенды. Напомним, что в таком приборе пища практически не жарится, ни варится, а томится. Спать на лежаке – одно удовольствие. Достаточно всего лишь 6 часов, просыпаешься бодрым и выспавшимся.
• Безопасность. Здесь все на отлично. Огонь горит в глубине, вывалиться уголь просто не сможет. Искры печь выдает лишь при интенсивной топке, когда на улице уж очень ниже нуля. А если ваша печь имеет трехцентровой свод, то искры – это нонсенс в такой конструкции.

Готовый свод

Недостатки

• Русская печь может работать только на медленно горящем виде топлива, к которому относится дрова, уголь и торф. Газ и жидкие виды здесь использовать нельзя, потому что в самой печи проявляется постоянный недостаток кислорода.
• При сгорании топлива образуется зола, которую постоянно надо вычищать.
• Это тяжелое сооружение из кирпича, поэтому ее вес сильно влияет на перекрытия. А это говорит о том, что в многоэтажном строительстве русскую печку можно собирать только на первом этаже, устраивая под нее отдельно стоящий фундамент.
• К сожалению, и габариты агрегата слишком большие, поэтому печь занимает слишком много места в помещении.
• Не очень высокая теплоотдача. В среднем одна такая печка будет отапливать комнаты площадью 45 м². По сути, как и радиатор водяного отопления, установленный под оконным проемом.
• Слишком долго прогревается. Те, кто знает толк в русских печах, уверяет, что после летнего стояния прибор надо обязательно протапливать целые сутки. Слишком большой расход топлива получается.
• Автоматизировать происходящие внутри процессы невозможно. Многие пытались, ничего не получается.
• Если вы решили соорудить печь лежанку своими руками, тогда вам потребуются консультации опытных печников. Практика показывает, что огрехи в процессе возведения могут стать причинами задымленности помещения.

Хорошо на лежанке отдохнуть

Возводим русскую печку своими руками

Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?

Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.

Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.

Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.

Итак, схема кладки русской печи своими руками.

Порядовка русской печки

Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:

• Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
• В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
• Первые три ряда обязательно проверяются правилом по диагоналям.
• В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
• При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
• Запомните, что свод собирается только перевязанными швами.

Схема, как работает русская печь

Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.

Определение русской печи

Прежде чем углубляться в тему, следует разобраться с определением.

• До сих пор в ходу такой термин, как порядовка — это:

и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).

В общих чертах, под русской понимается печь, наделенная следующими особенностями:

• массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
• наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);

• совмещённость обогревающей основы с плитой для приготовления пищи;
• для отопления используются преимущественно дрова.

В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).

На сегодняшний день существуют модификации. в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.

Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.

Размеры некоторых моделей достигают 1,5-2 м в длину и/или ширину. По высоте (дымоходную трубу в расчет не берем) более 1,2-1,5 метров. Наверное, в это трудно поверить, но самые гигантские печи достигали таких размеров, что внутри них вполне можно было помыться человеку. В современных условиях такие проекты спросом, конечно, не пользуются.

Плюсы и минусы

С помощью печи можно обогревать сразу несколько комнат

Основной вид топлива русской печи – дрова, однако ее можно топить и торфом, кизяком, лузгой, соломой, камышом и прочими органическими материалами. Существуют изделия, в которых допустимо использовать коксовый уголь. От него больше теплоотдача, но создается проблема в виде пыли.

Размеры печи могут достигать 150-200 см на 150-200 см и высотой от 120-150 см. Изделия имеют множество достоинств, например:

• Высокий уровень КПД. Кирпичи аккумулируют тепло и долго его сохраняют, поэтому в помещении поддерживается нормальная температура, когда печь уже протопилась.

• Продолжительный эксплуатационный период. Правильно выложенная конструкция безопасна в плане пожаров.

• Обогрев нескольких комнат. Если грамотно расположить печь с лежанкой, при минимальном расходовании топлива можно обогреть сопряженные с ней жилые помещения.
• Функциональность. Изделие служит источником тепла, местом отдыха, приготовления еды и хлеба, сушки продуктов и одежды, хранения дров и посуды.

Как и у прочих твердотопливных сооружений, кроме плюсов есть и минусы:

• большие габариты и вес;
• требуется отдельно стоящий фундамент;
• большой расход дров;
• после летнего бездействия требуется много времени на протапливание.

Характерные особенности печки

Конструкцию придумали жители скандинавских стран более ста лет назад, но даже в наши дни ею не прекращают пользоваться.

Печку чаще всего размещают в простенках. Она имеет:

• оборудованную варочную поверхность;
• одну или две духовки;
• отапливаемую лежанку.

Печку с лежанкой лучше всего разместить между жилыми помещениями и кухней. Чаще всего, площадь кухни не позволяет полноценно сделать печку, поэтому в ней присутствуют только духовка и варочная панель (ВП).  Но кухня от этого ничего не теряет, поскольку при готовке пищи шведка успевает ее прогреть.

Шведка с лежанкой

Из чего состоит печка

Шведку не зря считают компактной. Из топки до трубы газы двигаются по канальному дымоходу. Теплообмен происходит в колпаках.

К конструктивным особенностям Шведки относят:

1. Большую духовку. Ее лучше делать из чугуна. Духовой шкаф рассчитан больше для обогрева комнаты, но в нем можно выпекать хлеб. Поскольку в печке имеется колпак, при химическом пиролизе дров тепловая энергия выделяется в большом объеме. Она сразу подходит к стенкам духовки, расположенной рядом. При широко распахнутых дверях духовки вы уже через пять минут ощутите сильный горячий поток, поступающий снизу.
2. Верхнюю нишу, на которой можно сушить зимнюю обувь и одежду. Полностью мокрые вещи высохнут за пять часов. Ее обогревает первый и вторичный жар, поэтому она остается теплой даже после того, как прекратить топку.
3. Нижнюю нишу. Является углублением прямо на варочной плитой. Своеобразный термос. Вы можете поставить здесь горячий ужин, и он не остынет до самого утра.

Задняя часть печи располагается в смежной комнате. К ней можно приделать камин или лежанку. Традиционный размер лежанки – 180 сантиметров длина и 65-70 сантиметров ширина.

Плюсы и минусы

Перечень преимуществ печки представлен:

• небольшими размерами;
• многофункциональностью: печка подходит для готовки пищи, обогрева дома и для высушивания влажных вещей;
• высоким коэффициентом теплоотдачи и КПД;
• возможностью пристроить дополнительные элементы (лежанку);
• несложной кладкой: вам нужно просто следовать пошаговой инструкции;
• высокой эстетичностью: печка может стать украшением любого интерьера;
• наличием летнего и зимнего режима;
• быстрым разогревом;
• возможностью перерабатывать любой твердый отопительный материал;
• отсутствием необходимости частого техобслуживания: при правильной эксплуатации печка не доставляет ни каких хлопот.

К недостаткам плиты относят:

• при работе должны использоваться только качественные материалы;
• для кладки подходит исключительно шамотная глина;

Шамотная глина

• дверцу топочной камеры (ТК) нужно изготавливать только с литого чугуна, поскольку другой материал не выдержит сильных тепловых нагрузок;
• не подходит только для сезонного использования: если печкой пользоваться редко, она начнет сыреть и разрушаться.

Но если вы будете пользоваться ею постоянно, то более удачной отопительной системы вам не найти.

Определение русской печи

Прежде чем углубляться в тему, следует разобраться с определением.

• До сих пор в ходу такой термин, как порядовка — это:

и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).

В общих чертах, под русской понимается печь, наделенная следующими особенностями:

• массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
• наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);

• совмещённость обогревающей основы с плитой для приготовления пищи;
• для отопления используются преимущественно дрова.

В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).

На сегодняшний день существуют модификации. в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.

Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.

Размеры некоторых моделей достигают 1,5-2 м в длину и/или ширину. По высоте (дымоходную трубу в расчет не берем) более 1,2-1,5 метров. Наверное, в это трудно поверить, но самые гигантские печи достигали таких размеров, что внутри них вполне можно было помыться человеку. В современных условиях такие проекты спросом, конечно, не пользуются.

Описание русской печи с лежанкой

Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.

Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.

Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.

Эксплуатация печи

Что касается эксплуатации, оценить с научной точки зрения не просто, но с потребительской — все работает очень хорошо. Для приготовления пищи достаточно положить один колодец дров из 8-10 березовых поленьев. После прогорания глиняной посуде можно ставить чугунок картошки, пирог, хлеб, жаркое. Все получалось очень вкусным. Это после утренней протопки.

Нашел ещё одну возможную причину дымления. Был случай, когда также достраивали трубу на камине после меня. И он также задымил, хотя при пробной топке все было замечательно.

Трубу выкладывали при закрытой задвижке.

Цементный раствор при кладке и швабровке внутренней поверхности трубы неизбежно падает в трубу. После постройки трубы этот мусор выгребается через прочистки или с зуба камина. Если задвижка закрыта, раствор скапливается на ней, схватывается и закупоривает трубу. Даже если открыть потом задвижку, цементная пробка остается.

В данном случае не получается вывести печь на рабочий режим, т. е. постоянно поддерживать в теплом состоянии, так как она не является отопительной. В результате, русская печь всем радует — отоплением, приготовлением блюд, лежанкой.

Что будем строить

Теплоотдача: при одной топке — 2100 ккал/ч, при двух топках — 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя стенка — 400 ккал/ч и перекрытие — 500 ккал/ч. При двух топках соответственно: 1750, 550 и 700 ккал/ч. Под шестком печи имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений топки. Печью можно отапливать помещение 30 м2.

1 — гидроизоляция; 2 — мелкий гравий и речной песок, смешанный с битым стеклом.

Порядовка и ее описание

Приступаем к работе:

1. 1-й ряд лучше возводить с помощью фундаментного раствора.
2. 2, 3, 4-й ряды выкладывают по типу колодца, но оставьте пространство для ниши в подпечье. Должна соблюдаться система перевязки швов.
3. С 5-го ряда закладывают свод. Вытесывают пяты для опоры кирпичей, делается опалубка для выполнения кладки.
4. 6, 7-й ряды — возводят свод. Выполняют по системе перевязки швов.
5. 8, 9, 10-й ряды исполняют в один кирпич. В 8-м ряду свод замыкается.
6. 11-й ряд перекрывает «холодную печурку». Колодец засыпают. Засыпку выравнивают так, чтобы образовался уклон.
7. В 12-м ряду делают настилку пода. Кирпич просто укладывается на песок. Для выравнивания пода, чтобы поверхность была ровной, на него сыпят песок и шлифуют. Лучше для этого использовать подовый кирпич.
8. 13 — 16-й ряды — закладка горнила. Стенки возводят в ¾ кирпича высотой 19 см. Кирпичи не связаны, только перевязаны швы. Материал нужно стесать под 45° для устройства замков.
9. 17-й ряд — сформирована задняя стенка и устье. Строится каркас для исполнения свода варочной камеры. Для этого применяется кирпич, поставленный набок. Стесывают пяты. Здесь же выкладывается свод варочной камеры.
10. 18-й ряд — начинаем возводить стенки печи. Заполняем зону между варочной камерой и стенками такими материалами: песок, глина, битый кирпич.
11. 19-й ряд кладется в форме полукруга. Перекрываем проем выше шестка.
12. В 20 ряду кирпичи кладутся так, чтобы уменьшилось отверстие над шестком, и выравнивались стенки. Перетрубье надо выложить ровно, ни в коем случае не ступенями. Для этого нужно будет стесывать кирпич. Устанавливается перекрытие под каналом для самоварника.
13. 21-й ряд повторяет кладку 19-го.
14. Кладка кирпичей над сводом завершается в 22-м ряду. Справа на перетрубье стесываем кирпич для закладывания самоварника. Так обеспечивается свобода для прохождения дымовых газов. Тут же закладывается камера для сажи. Выравнивается кладка над сводом.
15. 22 — 32-й ряды выкладывается перетрубье. Устанавливаем задвижки (для самоварника задвижка не нужна потому как он закрывается крышкой). Формируем канал трубы. Его параметры — два кирпича 26×26 см.
16. Далее выкладывается труба. Рама заслонки изготавливается из уголка размером 25×25×3 мм. Можно использовать лист или полосу. К заслонке необходимо прикрепить одну или две ручки.

Конструкция заслонки

Конструкция заслонки показана на рисунке («Заслонка», 1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали 25х25х3 мм).

Следует учесть, что раму для заслонки нужно делать из уголковой стали 25х25х3 мм. Весьма желательно изготовить также раму из полосовой или уголковой стали и вставить ее в кладку устья, соответственно закрепив. В данном случае она будет являться опалубкой при выполнении арки.

1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали.

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми  листами.

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Печь с лежанкой – русская классика

Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:

Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

Краткое описание конструкции

Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.

Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)

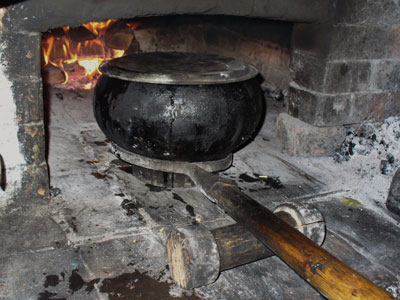

Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.

Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.

Устье – отверстие, ведущее в горнило.

Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.

Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.

Перетрубье – камера между горнилом и трубой, размещенная над шестком.

Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.

Лежанка – большая горизонтальная поверхность для отдыха или сушки.

Самоварник – отверстие, в которое раньше вставлялась труба самовара.

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед

Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.

Плюсы и минусы сооружения

У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.

Плюсы сооружения:

• экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
• невысокая стоимость материалов и работы печников;
• некоторые модели топятся не только дровами, но и другими видами твердого топлива;
• многофункциональность – отопление, приготовление пищи, отдых в комплекте;
• требует внимания 1 раз в сутки;
• благоприятно воздействует на здоровье сухим теплом от кирпичей.

Если соблюдены правила строительства, то безопасность гарантирована.

Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.

Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места

К недостаткам относится и регулярная чистка печи от золы и сажи.
