Расчёт и обустройство контробрешётки и обрешётки под металлочерепицу

Монтаж контробрешетки

Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.

Важные моменты процедуры монтажа контрреек под профнастил.

1. Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
2. Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
3. Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
4. Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
5. Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.

Контробрешетка под металлочерепицу осуществляется по следующей схеме:

• обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
• укладывание гидробарьерного слоя;
• крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
• производство шаговой разметки на брусках и их соединение красящей шнуровкой;
• набивание обрешетки, с подкладыванием рейки с необходимой толщиной.

Под натуральную черепицу

Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:

• у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
• средние, деревянные изделия обязаны быть тоньше предыдущих;
• верхние материалы подбирают с самым тонким сечением.

Под теплую кровлю

В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.

В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.

Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:

• увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
• с максимальной надежностью крепит гидроизоляционную мембрану;
• защищает древесину от появления трещин и прогибов.

В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.

Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Кусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Как крепить кровлю к обрешётке

Следующий этап после укладки основания – фиксация элементов кровли. Форма, тип замка и другие конструкционные особенности зависят от производителя и типа изделия. Некоторые модели предусматривают наличие специальных отверстий, что значительно упрощает расчёты и монтажные работы. В противном случае отверстие проделывается дрелью.

Набор кровли начинается с торца. Для этой цели используются строительные саморезы, поставляемые в комплекте. Они дополнены уплотнительной шайбой, не позволяющей влаге проходить сквозь отверстие, после того как элемент будет установлен. Проще всего использовать шуруповёрт.

В норме на квадратный метр приходится минимум 8 крепёжных элементов. Если работа ведётся поверх двускатной кровли, набор ведётся с торца. В других случаях сборку начинают сверху ската, направляя покрытие в обе стороны. С двух прилегающих сторон профили оснащены замками, с противоположных – пазами. Такая конструкция обеспечивает надёжное крепление и позволяет создать целостное покрытие.

Иногда кровля – настоящее произведение искусстваИсточник pinimg.com

Перехлёст на местах сцепления составляет свыше 250 мм, крепление выполняется по поперечному рисунку. Саморезы вкручиваются на каждой второй волне. При работе мастер передвигается по кровельной лестнице, уложенной поперёк ската, поскольку черепица на этапе установки не обладает необходимой прочностью.

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

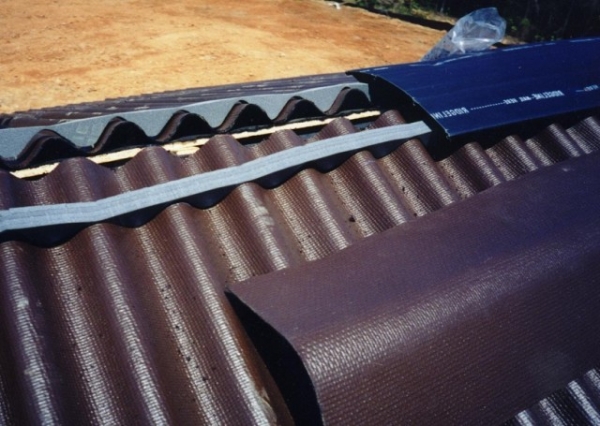

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 1\3 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Видео по теме:

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Какую доску выбрать?

Обычно для изготовления качественной и прочной каркасной конструкции используется такой материал, как древесина. Чем более толстой в этом случае является доска, тем более добротной и износостойкой в итоге получится конструкция.

Оптимальными параметрами ширины реек в данном случае являются 25-50 мм. Однако по словам профессиональных строителей, наиболее удобными в использовании считаются доски-дюймовки 25 мм. Узкие детали применяются как есть, а более широкие элементы допустимо разрезать вдоль, чтобы сэкономить пиломатериал.

Присмотритесь к поверхности досок – она должна находиться в нормальном состоянии. Следов гнили, грибка, потемневших от сырости участков или заноз на материале быть не должно. В противном случае такой каркас прослужит недолго, а крыша не будет достаточно безопасной.

Как правило, при покупке уровень влажности таких материалов не соответствует условиям строительства, поэтому его нужно предварительно подготовить и хорошенько просушить. Для этого многие люди складывают доски на прокладки для циркуляции воздуха, а сверху крепят небольшой навес, который призван защищать древесину от солнечных лучей и атмосферных осадков.

Обязательно убедитесь в том, чтобы все доски в одной упаковке лежали аккуратно и ровно. Если вы заметили лишние изгибы и перекручивание материалов, то от их покупки лучше воздержаться.

Если вы хотите разрезать доски вдоль, то это рекомендуется сделать как можно скорее. Это объясняется тем, что напряжение, набранное по ходу высыхания, может привести к деформации древесины при ее разрезке.

Чаще всего для создания основы под металлочерепицу используется доска с размерами 25 (30) х100 мм. Параметр ее толщины в данном случае не так важен, но чаще всего составляет 25 или 30 мм, так как вес металлической кровли, как правило, не превышает 7 кг на кв. м. Подобные материалы беспроблемно выдержать существенные нагрузки. Главное, чтобы их толщина была одинаковой либо с маленькими отклонениями (не больше 2-3 мм). Если учитывать данное условие, то в результате получится правильная и ровная плоскость ската.

Как сделать обрешетку своими руками

Нашу инструкцию по монтажу смогут применять как профессиональные строители, так и начинающие мастера. Первым рассмотрим вариант установки обрешетки с шагом. Для начала работ нужно составить план действий

Также должное внимание уделите чертежу, с ним процесс пойдет значительно быстрее, т.к. сразу будет видно, за что нужно браться в первую очередь, и какие размеры балок необходимы:

1. Нужно покрыть кровлю гидроизолирующим материалом. Это потребуется, чтобы дерево не разрушалось под воздействием конденсата, который поднимается на потолок жилого помещения. Слой такой пленки нужно при монтаже пропускать под водосточной системой;
2. Непосредственно на слой гидроизоляции нужно установить брус выбранного сечения. Возьмем для примера 50 мм, т.е. брусок с параметрами 50х50;
3. К общей стропильной системе брусья необходимо крепить при помощи саморезов. Гвозди использовать нецелесообразно – они разрушают структуру дерева и способствуют снижению его долговечности, но если Вы остановили свой выбор на них, то лучше подобрать большие шиферные гвозди;
4. После этого к брусьям монтируется обрезная доска. Её нужно укладывать с определенным шагом. Внимательно изучите инструкцию по установке выбранной марки металлочерепицы – у некоторых производителей не допускается монтаж строительного материала на обрешетку с шагом менее 30 см;
5. Далее на стропильные балки нужно закрепить еще два бруса, которые будут служить опорой для конька кровли из металлочерепицы. Их нужно установить на расстоянии не более пяти сантиметров друг от друга;
6. Мы напоминаем, что для кровли, которая будет покрываться металлической черепицей, оптимальной конструкцией является двухскатная. При такой организации кровли, она не перегружает фундамент и стильно смотрится в любом экстерьере;

После крепления досок можно приступать к монтажу металлочерепицы. Её также требуется устанавливать при помощи саморезов и специальных инструментов. Пирог крыши из металлочерепицы в таком случае будет иметь следующий вид:

Фото — Кровельный пирог

Если Вы хотите сделать обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется подробная инструкция:

Крыша также покрывается слоем гидроизолирующего материала. На этом этапе Вы можете сделать еще один слой – пароизолирующей поверхности

Очень важно натягивать её без швов, иначе вода все равно проникнет под кровлю;
После устанавливаем брусья. В отличие от первого способа, их нужно монтировать без зазора или с минимальным (так многие строители поступают в целях экономии строительных материалов)

Крепеж производится саморезами с широкими головками при использовании шуруповерта;
На слой брусьев нужно установить доски для обрешетки. Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры;
Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки;
Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором.

Фото — Каркас для кровли из металлочерепицы

Чтобы рассчитать, можно ли на Вашем доме использовать подобную несущую систему, нужно обратиться за помощью в конструкторское бюро и заказать там проект. При таком подходе Вы сразу получите не только подробные инструкции по установке, но и рекомендации по выбору строительного материала.

Видео: монтаж обрешетки своими руками

Устройство обрешётки

Металлочерепица относится к жёстким кровельным материалам, поэтому сплошная обрешётка, на которую уходит значительное количество древесины, для неё не требуется

Однако бруски или доски важно уложить с правильным шагом, величина которого зависит от геометрических параметров листа

Без вентзазора появление влаги на нижней поверхности металлочерепицы будет неизбежным, а это приводит к пагубным последствиям: сырая древесина начинает гнить, сталь в местах повреждения защитного покрытия — корродировать.

Для создания вентзазора конструкцию обрешётки дополняют контробрешёткой. Это доски, которые прибиваются к стропилам (вдоль) поверх настеленной на них гидроизоляционной плёнки. И только потом параллельно карнизу и поперёк стропил набивается собственно обрешётка, служащая основанием для металлочерепицы. Толщина досок контробрешётки составляет 20 мм, ширина обычно соответствует ширине стропильной ноги.

Вентиляционный зазор защитит кровельный материал и деревянные конструкции стропильной системы от негативного влияния конденсата

С учётом того, что гидроизоляционная плёнка укладывается с провисанием в 1,5–2 см, величина вентиляционного зазора составит 35–40 мм. Чтобы он хорошо продувался, необходимо оставить отверстия под карнизом (их называют продухами) и под коньком. Если скат имеет большую длину либо сложную конфигурацию, для выхода воздуха на нём дополнительно устанавливают специальные приспособления — аэраторы.

Шаг обрешетки

Типовые размеры

Важность правильного выбора расстояния между составляющими:

1. Лучшим вариантом для кровли из металлочерепицы, является конструкция, имеющая разряженный шаг.
2. Под шагом понимается дистанция между планками обрешетки, идущими поперек стропил, тех самых, к которым и монтируется металлочерепица при помощи саморезов.
3. Параметры этого шага, его размер в каждом конкретном случае, определяются индивидуально в зависимости от конкретных размеров используемых средств для обшивки кровли.
4. Металлочерепица разных марок отличается длинной волны, а значит и шагом. Поэтому, для каждого бренда необходимо производить индивидуальный расчет шага. Это является крайне ответственным и важным моментом, так как только при правильном расчете можно предотвратить возможные нестыковки между листами кровли, ее деформацию, непрочность монтажа, а также перерасход материала.

От чего зависит шаг:

1. Он подбирается в каждом конкретном случае в зависимости от типа применяемой черепицы из металла, так как разные варианты профиля требуют разного интервала шага.
2. При расчете шага, необходимо учитывать влияние наличия трубы водостока, параметры ее ширины и конструкцию. Закрепляя водосточную трубу на лобовой доске, ее монтируют на выступе. Не последнее значение имеет диаметр самого желоба водостока. Например, желоб диаметром 9 см может крепиться на выступе аналогичного размера, а вот конструкция сечением 12 см требует выступа с запасом.

Расчет шага:

1. Первым делом рассчитывается область, на которую будут выступать кровельные листы по отношению к срезу стропил или лицевой доски. Таким образом, чтобы сровнять длину выступа металл придется опускать все ниже по мере увеличения крутости угла кровельного ската. При неверном расчете этих взаимосвязанных параметров, может произойти смещение всей обрешетки по отношению к месту оптимального монтажа черепицы на саморезы.
2. Дистанция между брусом обрешетки, как правило, указана в инструкциях к разным типам кровельных покрытий. Ее отсчитывают от точки наверху одной доски до нижней точки другого бруса.
3. Между начальными 2 рейками конструкции, размер шага необходимо делать меньше, нежели чем брусьями.
4. При помощи строительного уровня, с помощью которого делают отметки, определяется дистанция между брусом каркаса. Для этого, измеряют расстояние между верхней точкой начальной волны и нижним краем металлического листа. Обычными являются размеры поперечной волны от 300 до 450 мм, в этом интервале и следует искать оптимальный шаг.
5. Далее, тем же уровнем, рассчитывают примерное положение кровельного листа, приложив угольник прямым углом к лицевой доске и отметив метку требуемого выступа. Затем, необходимо провести уровень до этой метки.
6. От начала лицевой доски проводят линию по вертикали до предварительно приложенного уровня и делают засечку. Теперь расстояние между двумя этими отметками будет равняться необходимой дистанции между краем первой доски и верхом следующего элемента обрешетки с запасом под выступ кровли и уклон ската крыши.
7. Начальную доску необходимо подбирать большей толщины, чтобы не допустить свисающего выступа при монтаже кровли.
8. Длина остальных перекладин несущей системы при обшивке кроли измеряется от верхней стороны второй доски через одинаковые интервалы, идентичные профилю кровли. Риски надо намечать на нескольких стропилах для корректировки, на случай если одна из досок окажется кривой. При худшем варианте, такую перекладину понадобится выравнивать, иначе не получится закрепить кровлю равномерно и надежно.
9. Расчет, как и укладку обрешетки, нужно делать строго сверху-вниз, всегда учитывая в уме остающуюся длину материала кровли.
