Как обложить железную печь в бане кирпичом своими руками?

Особенности конструкции с выносным топливным каналом

Чаще всего отопительные приборы с выносной топкой выполняются из стали или чугуна. При этом они имеют несколько иное устройство, нежели классическая печка. Новым элементом здесь является выносной канал, который изготавливается из нержавейки. В зависимости от размера печи его приваривают к корпусу или же изготавливают в съемном варианте.

Благодаря этому дополнительному элементу дверцу топки можно установить в соседнем помещении или прямо на улице. В результате становится возможным обогревать сразу два помещения, не думая о том, где хранить дрова в парной, а также защитить помещение, где находятся люди, от проникновения дыма.

Чаще всего выносной канал имеет форму прямоугольника или пирамиды, причем в месте крепления дверцы он имеет более широкую горловину в отличие от топки. Гораздо больше преимуществ имеется у печей с панорамным стеклом на дверце — этот элемент не только украшает их, но и дает возможность следить за количеством топлива без открывания. Благодаря наличию топочных каналов и обдува стекла решается проблема оседания копоти внутри печки.

Саму конструкцию сооружают на специальном фундаменте рядом с перегородкой, обязательно устраивая промежуточный слой в виде термоизоляции. Ее можно укладывать в любой стороне от двери. Конечный выбор зависит от размера и формы помещения. Отопительный прибор, в котором предусмотрена топочная дверца, экономит пространство парилки, так как его можно установить в любом подходящем для этих целей месте.

Иногда выносная топка может быть установлена на улице. Хотя это не так удобно, поскольку хозяину придется выходить из бани, чтобы подкинуть в топку очередную порцию топлива. Подобный вариант установки топки в первую очередь востребован в коммерческих саунах, так как в них определенному человеку поручают следить за работой топки. Этот метод монтажа могут выбрать и жители южных регионов, где в летние месяцы становится очень жарко, а из-за наличия внутри бани выносной топки температура еще больше повышается.

Также подобный вариант целесообразен для печи, которая топится углем. Это топливо обеспечивает слишком сильный жар, к тому же оно является источником грязи. Поэтому, чтобы поддерживать чистоту в помещении парилки, проще сходить на улицу и подкинуть очередную порцию топлива. Серьезных неудобств это доставить не должно, ведь продолжительность горения угля гораздо больше, нежели дров.

Второй этап – вид печки

Необходимо определиться с типом и внешним видом печки для бани. Будет ваша конструкция с баком для воды или нет. Какой вид нагрева будет у горячей воды (с прямым выходом газа через топливник). Какой тип каменки можно применить (открытая каменка или с вынесенными камнями).

Определившись с типом и видом печи для бани (по белому), не стоит забывать и об отводе газа из печи. Благо вариантов здесь не много. С прямым дымоходом или с боковым дымоходом. Зависит это от вашего месторасположения конструкции и возможностью вывода вашего дымохода. Обязательно при строительстве нового дымохода изолируйте расстояние между дымоходом и кровлей термостойким материалом во избежание возгорания кровли.

Технологии

Существует несколько проверенных технологий кирпичной кладки вокруг печного оборудования из металла:

1. Тепловой экран. Ограждение из кирпича, которое не превышает габаритов печи по высоте. Способствует лучшей теплоотдачи.
2. Сплошная облицовка. Она быстро отдает тепло окружающему пространству, из-за чего возрастают затраты на обогрев помещений. Эта технология применяется, когда необходимо сделать красивое декоративное оформление, пожертвовав производительностью печного оборудования.
3. Кладка конвектора, которая имеет продухи. Подходит для металлических отопительных агрегатов. При этом размеры парилки не важны.

Обкладка чугунной печи

Процесс обкладки металлической печи кирпичом

Как обложить печь в бане кирпичом своими руками со стороны парной и предбанника, описано на многих строительных форумах. Правильную технологию выбирают с учетом веса печки и обкладки, площади парной, собственных возможностей.

Обустройство основания

Под банную печь необходимо соорудить фундамент из кирпича

Даже если конструкция весит меньше 700 кг, ей требуется основание. Пошаговая инструкция такова.

• Для котла с экраном закладывают общий фундамент. Для этого роют траншею глубиной в 30 см и размерами, совпадающими с габаритами обкладки.
• Яму наполовину засыпают крупным щебнем, а затем заливают бетоном.
• Если вес печки невелик, поставить ее можно прямо на лаги. Однако перед установкой следует проложить между ним и полом лист асбестового картона или стальной лист.

После застывания бетона выполняют кладку.

Сооружение печного экрана

Для защиты деревянных стен выкладывают экран

Облицовывают по стандартной технологии. Рекомендации следующие:

• кладку начинают с любого угла и выполняют по кругу;
• во втором ряду оставляют отдушины, обеспечивающие циркуляцию воздуха между стенками корпуса и кожуха;
• рекомендуемая толщина – в полкирпича, то есть камень кладут на ложок;
• перевязка в полкирпича обязательна;
• в каждый 3–4 ряд укладывают стальные прутья или арматурную сетку;
• для кладки берут глинный раствор из пропорции глины и песка 1:1;
• толщина шва везде 5 мм;
• в верхнем ряду обкладки тоже оставляют вентиляционное отверстие;
• проемы для поддувала и топочной камеры укрепляют металлическими уголками.

Способы обкладывания

Зазор между печью и кирпичной кладкой должен быть не менее 3 см

Отделка банной печи кирпичом со стороны предбанника и парной выполняется 3 способами.

• Сплошная обшивка – декоративна, но несколько непрактична. Сплошной экран около печи обеспечивает быструю передачу тепла, но и впитывает слишком много тепла, что снижает эффективность котла.
• Ограждение – стенка выполняется не на всю высоту отопителя, а только на определенную величину. Портал носит чисто защитный характер, предупреждая случайные ожоги.
• Конвектор с продухами – оптимальный вариант. В обкладке оборудуют вентиляционные отверстия по всей высоте, чтобы тепло от металлического корпуса по стене попадало в помещение. При этом по окончании топки каменный экран продолжает излучать тепло и сауна остужается медленнее.

Пошаговый порядок самостоятельного строительства

Деревянные конструкции также должны быть защищены металлом

Если вес оборудования не больше 0,4 т с учетом каменной обкладки и кафеля, а пол будет из доски толщиной от 4 см, без устройства подиума можно обойтись. На полы кладут керамическую плитку на лист асбеста. Обычно немного весят печки из нержавейки, но под очаги из чугуна заливка фундамента обязательна. Расстояние от низа печки до полового покрытия в случае монтажа без основания должно быть не меньше 10 см.

Расстояние до деревянных элементов крыши:

• 130 мм — от кирпичных труб;
• 250 мм — от керамики;
• 130 мм — от керамических дымовых каналов с противопожарной изоляцией.

Парилка отличается повышенной влажностью, поэтому пол в ней делают с уклоном в сторону от стены, за которой стоит печка. Настил под очагом гидроизолируют со всех сторон, чтобы на его уровне не затекала вода со стороны душевой, моечной, парильни.

Установка фундамента

Под тяжелую кирпичную печь нужен собственный фундамент

Фундамент делают такой квадратуры, чтобы он был в два раза больше площади низа печки. Материалом основания служит бетон, красный керамический кирпич. Основание под печку не должно быть связано с фундаментом стен или сруба.

Поэтапная инструкция по строительству фундамент под топку в бане:

1. размечают место обустройства с учетом нормативных размеров;
2. в стене вырезают проем, демонтируют часть пола;
3. копают котлован под фундамент глубиной 50 см плюс 20 см на устройство песчано-бетонной подушки;
4. выполняют подсыпку песком, щебнем с трамбовкой;
5. кладут гидроизоляцию так, чтобы она закрывала вертикальные стенки перед заливкой бетона;
6. монтируют каркасный остов из арматуры.

Бетон заливают вровень с грунтом, затем делают защитные слои. Если поверхность поднимают на отметку пола в бане, ставят временную опалубку из древесины, щитов ДСП. Фундамент наберет полную прочность через 28 суток.

Заливка пола, изоляция стен

На бетон сверху кладут два слоя гидроизоляции, используют рубероид, который приклеивают на расплавленной смоле или битумной мастике заводского изготовления. На поверхности выполняют цементно-песчаную стяжку, толщина которой не может быть меньше четырех сантиметров. Под печку делают слой кирпичной кладки из одного-двух рядов.

Монтаж печки

Для железной печи выкладывают защитный экран из огнеупорного кирпича

Если баня только строится, ставят печь, обкладывают ее кирпичом и затем делают стену между предбанником и парилкой. В случае монтажа печи в готовом строении инструкция предполагает другую схему производства работ.

Установка печки в бане своими руками:

1. изучают техпаспорт, где прописаны рекомендуемые параметры расстояния до перегородок, потолка;
2. в стене выбивают отверстие для топочного канала, выполняют кирпичную кладку внутри него;
3. устанавливают агрегат на подготовленное основание, затем делают кирпичную оболочку вокруг корпуса;
4. запенивают стыки между деревом и кладкой;
5. устанавливают защитный экран по периметру печки на расстоянии 10 – 50 мм от стенок топки.

Предохранительные отражатели делают из стали или чугуна, в продаже есть фронтальные и боковые модели. Экран снижает температуру до +80 – +100°С, поэтому промежуток до деревянной перегородки можно уменьшить до 0,5 м.

Установка дымохода

Канал при прохождении через стену, перекрытие обкладывают кирпичом, обматывают теплоизолятором.

Виды дымоходов:

• насадные конструкции ставят сверху печи, для них используют, керамику, металл сэндвич трубы;
• коренные дымоходы сооружают отдельно в виде кирпичного канала;
• стеновые каналы выполняют в толщине вертикальных ограждений.

Как установить каменку с наружной топкой?

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия

Монтируя печь из кирпича, важно соблюдать все установленные нормативы

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.

Рекомендации по монтажу

Защита пола при установке печи.

Перед тем как сложить печь для бани, необходимо ознакомиться с правилами техники безопасности. Это позволит в дальнейшем избежать возникновения пожаров, вызванных неправильной установкой печей. Начальный этап монтажа требует подготовить все необходимые чертежи либо сделать их самостоятельно. Ниже приведены рекомендации, которые следует соблюдать, чтобы построить печь для бани, отвечающую всем требованиям безопасности эксплуатации топки:

• нельзя монтировать металлические либо кирпичные печи для бани непосредственно на деревянном полу, поскольку он должен быть защищен теплоизоляционным «пирогом» как в парной, так и перед топкой в предбаннике;
• труба каменки должна быть изолирована от горючих материалов кровли и перекрытия;
• нагретая поверхность кирпичной каменки от стены парной, выложенной из горючего материала, должна располагаться на расстоянии не меньше 32 см;
• металлическая каменка обычно находится от деревянной стены на расстоянии около 1 м;
• топка каменки должна быть расположена от противоположной стены предбанника на расстоянии не менее 1,5 м.

Перед тем как сделать печь, указанные выше значения иногда уменьшают. При этом необходимо позаботиться о специальных защитных экранах с целью безопасного расположения каменки в бане. Перед устройством печи пол покрывают базальтовым картоном, на который сверху необходимо настелить лист металла, выступающего за пределы корпуса каменки минимум на 5 см с каждой стороны. Металлический лист должен служить защитой пола от вылетающих искр из топки.

Устройство дымохода банной печи.

Труба каменки из кирпича для бани, сделанная своими руками, обычно изолируется от горючих материалов, с помощью которых обустроено помещение. Проекты кирпичных печей предусматривают подключение дымохода в последнюю очередь. Отверстие для дымохода необходимо сделать так, чтобы его стенки находились от балок перекрытия на расстоянии не меньше 25 см.

В отверстие вставляется защитный короб, который не должен выступать в парную. К нижней части короба крепят влагостойкий гипсокартон с отверстием под трубу. После устройства дымохода ящик заполняется минеральной ватой. Если печь для бани из кирпича планируется оборудовать железным дымоходом, то можно воспользоваться тем же стальным коробом с изоляцией. Смонтированный на баню из кирпича дымоход должен возвышаться над кровлей не менее, чем на 80 см.

Установка печи

Вы уже определились, куда будет выходить топка. На технологию строительных работ это не оказывает особого влияния, зато оказывает влияние на комфортность пользования баней.

Шаг 1. Сделайте разметку выхода топки. Вырежьте отверстие под топку. Отверстие должно быть сантиметров на 20÷30 по периметру больше, чем топка.

Схема проема для печи с выносной топкой

Шаг 2. Решите вопрос с дымоходом. Мы рекомендуем не выводить его на крышу по нескольким причинам. Во-первых, не нужно делать довольно сложные и трудоемкие работы по обеспечению пожарной безопасности на потолке и крыше. Во-вторых, любые дополнительные «дырки» в крыше значительно увеличивают вероятность образования в этих местах протечек. В-третьих, это намного дороже и сложнее, требует использования различных доборных элементов для покрытия крыши в зависимости от конкретного материала. Мы рекомендуем вывести дымоход сквозь стену – быстро, дешево и надежно.

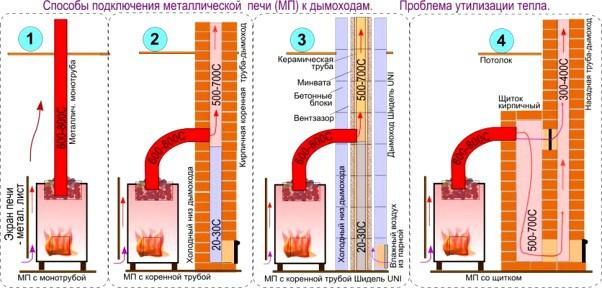

Варианты подключения дымохода к банной печи

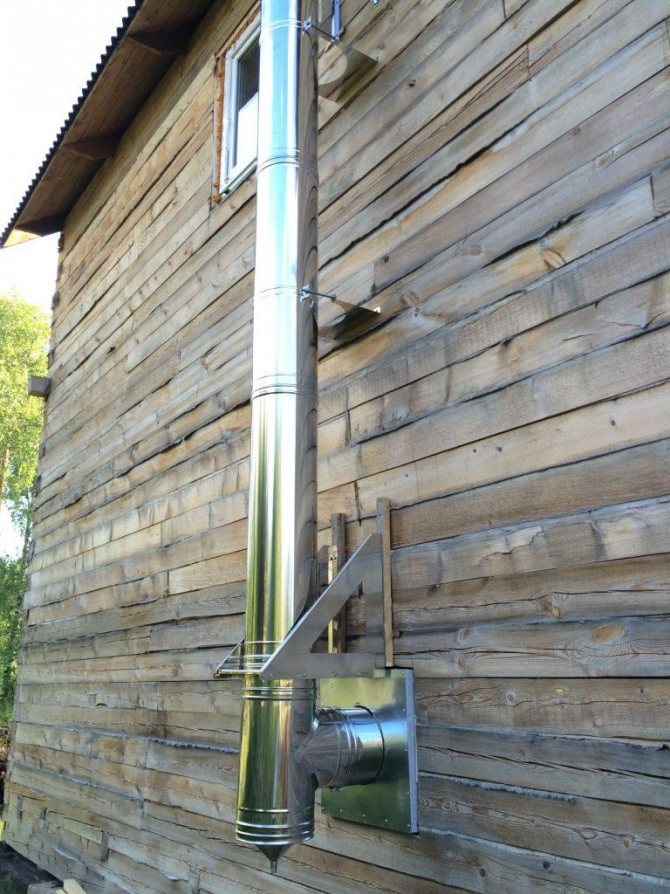

Внешний вид со смонтированным дымоходом

Шаг 3. Проделайте отверстия в стене или потолке и крыше (в зависимости от способа вывода газов). И в этом случае отверстия должны иметь увеличенные размеры.

Размер прохода для дымохода

Отверстия в кровле и в перекрытии прорезаны для установки трубы дымохода

Размеры потолочной разделки для дымохода

Шаг 4. Временно установите печь на свое место, проверьте положение выносной топки и дымоходов. При необходимости откорректируйте положение отверстий, сделайте точную разметку. Соберите все элементы печи и дымохода. Соберите трубы отвода газов, подгоните их размеры, определите способы фиксации и теплоизоляции. Об установке труб поговорим чуть позже. Это очень важная и довольно сложная тема.

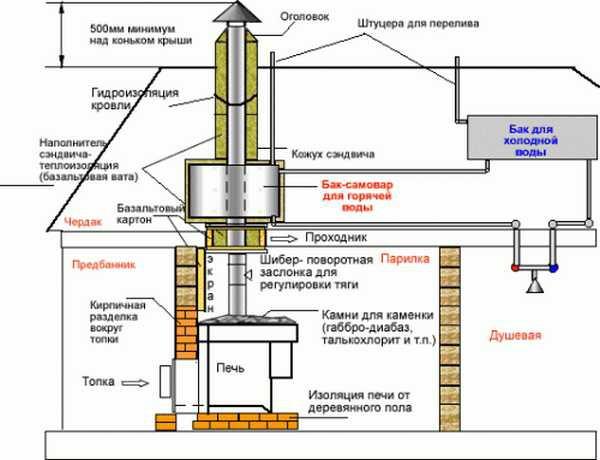

Схема установки банной печи

«Примерочные» работы завершены успешно – можно приступать к капитальной установке печи с выносной топкой.

Процесс обкладки металлической печи кирпичом

Весь процесс обкладки железной печки можно разделить на несколько этапов.

Этап 1 Фундамент

Важнейшим этапом любого строительства является устройство фундамента. От качества его монтажа зависит долговечность и прочность всей конструкции. Если при первоначальном строительстве, был сделан фундамент под печку, то для того, чтобы обкладывать металлическую топку не понадобится устройство нового фундамента. Но если вы неуверены в прочности старого фундамента, нужно потратить время и построить новый фундамент, так как вес всей конструкции существенно увеличится. При общей массе всей конструкции менее 700 кг, фундамент можно не возводить.

Порядок устройства фундамента:

• После того, как решён вопрос места установки печи, нужно по периметру конструкции вырезать половые доски, учитывая, что размер фундамента должен быть больше на 10–15 см с каждой стороны.
• Далее, нужно вырыть котлован глубиной до 40 см.
• Затем необходимо построить деревянную опалубку по размеру котлована и планируемой конструкции.
• Следующим шагом будет устройство гидроизоляции фундамента.
• Затем насыпаем подушку из песка и щебня средней фракции, для возможности удержания влаги.
• Заливаем цементным раствором фундамент и обязательно наверх укладываем слой армирующей сетки. Проверяем строительным уровнем ровность сделанной поверхности.
• Затем необходимо выждать время, для того чтобы бетонная стяжка полностью застыла.

Этап 2 Устройство основания

• После полного застывания раствора фундамента, нужно выложить основание в один ряд кирпичной кладки.
• Проверяем опять строительным уровнем горизонтальность поверхности.
• Укладываем слой рубероида, для устройства гидроизоляции основания.
• Сверху необходимо уложить лист железа, который должен превышать размер кирпичной кладки на 10 см по периметру.
• Затем устанавливаем металлическую печь.

Этап 3 Приготовление раствора

Смесь цемента и глины будет служить идеальным раствором для обкладки кирпичом металлической топки. Бывалые печники советуют пропорцию этих компонентов определять по внешнему виду. Считается, что необходимо брать одинаковое количество цемента и глины, добавляя при этом в раствор до 30% речного песка.

Главное, при приготовлении раствора, добиться однородной массы, без камешков и комочков, напоминающей по внешнему виду густую сметану. Чтобы проверить качество приготовленного раствора для кладки, нужно нанести немного смеси на кирпич. Качественный раствор не должен течь и сползать с кирпича. Если смесь не очень густая, то можно добавить небольшое количество песка.

Этап 4 Подготовка кирпича

Для выполнения этого этапа работы необходимо, отобранное количество кирпичей для кладки, замочить его в воде на 12 часов. Проведение этого действия требуется для того, чтобы кирпич не впитывал влагу из раствора во время кладки. При использовании старого кирпича, его необходимо обязательно очистить от песка и старого раствора.

Этап 5 Как обкладывать металлическую печь

Средний размер конструкции по высоте будет занимать 13–15 рядов кладки. Поэтому желательно, весь процесс работы разделить на два этапа. Сначала нужно уложить 7–8 рядов и дать им высохнуть. На следующий день, после проверки усадки, производим кладку оставшегося участка конструкции.

Процесс отделки кирпичом:

• Вести ряд нужно начиная с угла конструкции, не забывая контролировать горизонтальность укладки строительным уровнем. Контроль правильности угла нужно проводить отвесом или угломером.
• На второй ряд необходимо расстелить армирующую сетку, чтобы увеличить прочность конструкции.
• На этом же ряду нужно начинать устраивать воздушные зазоры, через которые разогретый воздух будет поступать в помещение. Эту операцию нужно повторить на 6 и 8 ряду. Много отверстий делать не желательно. Двух вверху и двух внизу будет вполне достаточно.
• Третий ряд выкладывается аналогично, как и первый.
• В месте, где планируется установка дверки для топлива и поддувала, нужно уложить металлический уголок.
• Последний ряд укладывается произвольно.

Этап 6 Предварительная топка печи

Важным этапом является подготовка изготовленной конструкции к её дальнейшей эксплуатации. Нельзя сразу нагревать печь до максимальной температуры. Нужно выполнить 2–3 предварительные топки, при которых используется минимальное количество топлива. Такие действия позволят хорошо просушить раствор. Помните, что существует большое количество схем и способов обкладки кирпичом металлической печи, о которых можно узнать подробно на многих строительных интернет-порталах.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

1. светоотражающие;
2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

• базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
• асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
• минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Почему следует обязательно обкладывать кирпичом печь в парилке?

Если до этого момента вы еще сомневались, ознакомьтесь с этим списком:

1. Металлическая конструкция очень быстро нагревается, что не позволяет организму успеть адаптироваться к высокой температуре.
2. Печь из металла так же быстро остывает, как и нагревается. Приходится постоянно следить за температурой, подбрасывая поленья, что не очень экономично.
3. Облицованный кирпичом материал не так быстро будет нагревать и высушивать воздух, а значит, атмосфера в парилке будет более комфортной.
4. Существует большая вероятность ожога о стенки металлической конструкции. Рядом сидящим с печью людям будет не комфортно.

Все эти маленькие недостатки можно легко устранить с помощью облицовки, которая позволит повысить производительность печи, улучшить ее дизайн и нейтрализовать вред для здоровья, ведь в баню люди ходят за оздоровлением, а не наоборот!

Это является наиболее оптимальным решением с точки зрения экономичности и трудовых затрат – объединить достоинства металлической и каменной печи.

Заводская металлическая печь для бани «под обкладку»

В данный момент на заводах выпускаются такие печи, которые изначально предусмотрены для дальнейшей их облицовки кирпичом, такая конструкция – это та золотая середина, которая позволит выгодно обустроить прекрасную парилку.

Для обкладки печи нужно использовать только эти виды кирпича:

1. красный керамический кирпич;
2. шамотный кирпич.

Можете не искать на форумах, нам нет смысла вас обманывать! Если взять какой либо другой кирпич — он может потрескаться сам или отклеиться от сцепляющей смеси, и вам нужно будет раз за разом перекладывать её!

Не берите силикатный кирпич. Для облицовки дома он отлично подходит, а вот для обкладки банной печи не годится. Кирпич на основе извести просто не в состоянии перенести постоянный перепад температуры и повышенную влажность в парилке.

Уже через несколько недель эксплуатации, он начнет разрушаться. Да и сточки зрения, декора он не годится и все равно потребуется дополнительная облицовка.

Неплохим вариантом будет огнеупорный шамотный кирпич, который как раз и предназначен для резких перепадов температуры.

Шамотный кирпич

Внешне он, конечно, уступает красному керамическому кирпичу, но этот момент вполне можно решить декоративной финишной облицовкой.

Если же в хозяйстве нет остатков кирпича -лучше купить новый! Отдайте лучше предпочтение керамическому красному кирпичу. Его удельный вес гораздо ниже, чем у шамотного. Он демонстрирует прекрасные технические свойства, надежность и прочность. А внешне, печь, выложенная красным керамическим кирпичом, будет радовать вас долгие годы своим стильным аутентичным видом.

Сам процесс обкладки банной печи кирпичом – не очень сложный, и если точно следовать подробной инструкции, с этим сможет справиться даже новичок.

Схема обкладки кирпичом
