Расчет винтовых свай для фундамента

Почему застройщики не доверяют основанию из свай?

Несмотря на широкое применение свайного фундамента некоторые застройщики с осторожностью утверждают о его долговечности. Дело в том, что при расчете количества опорных элементов, а также их параметров используют принципы и формулы, изложенные в СП 24.13330.2011

Методика расчетов, описанная в документации, основана на упрощенных моделях взаимодействия грунта и фундамента. Так, при проектировании не учитывают наличие блуждающих токов, а также агрессивность почвы и грунтовых вод. К негативным факторам следует относить и неоднородность почвенного состава на участке. Перечисленные аспекты в комплексе снижают эксплуатационный ресурс основания на десятки лет.

Как определить допустимую надежность фундамента

Если вы будете использовать этот вариант расчета, то не получите достаточно обобщенный результат запаса прочности. Для окончательного определения несущих возможностей необходимо руководствоваться следующей формулой:

N=F/ γ,

в которой N – это расчетная нагрузка, F – это неоптимизированное значение несущей способности, для определения которого необходимо умножить площадь винтовой опоры на возможность почвы. Что касается последнего обозначения γ, то это коэффициент, показывающий запас прочности конструкции. Значение этого параметра напрямую зависит от точного вычислительных операций несущей способности опорной почвы. Также на значение этого параметра оказывает влияние общее количество свай в фундаменте.

Оголовок винтовой сваи размер и другие особенности можно прочесть из данной статьи.

С учетом указанных данных, необходимо отметить, чему будет равняться приведенный коэффициент надежности:

1. Если общее число свай составляет 5-20, то этот коэффициент принимает значение 1,75-1,4. Принимают в расчет этот параметр при условии, когда определяется несущая возможность винтовых элементов с низким ростверком, монтаж которого выполняется на опорах висящего типа.
2. Коэффициент будет равен 1,25, когда процесс расчета опорной возможности ведется на почве, отделяемой в ходе зондирования при помощи саи-эталона. Провести такие исследования могут начинающие геологи, которые обустроили измерительную площадку с эталонной сваей на участке возведения основания.
3. Если точно была определена опорная способность почвы, которая рассчитывается в ходе ее зондирования и исследующих лабораторных исследований, то коэффициент надежности примет значение 1,2.

Винтовые сваи плюсы и минусы такой конструкции указаны в статье.

На основании указанной информации можно вычитать несущую способность для винтовых элементов 133, она будет составлять 3,5 т. Получить такой результат удается при точном определении аналогичной характеристики почвы. Еще можно получить результат на основании усредненных сведений о несущей способности почвы и сведений об общем количестве опор. В результате усредненное значение будет составлять 2,4 т.

На видео рассказывается, какую нагрузку выдерживают винтовые сваи:

Буронабивные сваи с ростверком технология установка указана в данной статье.

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?

Для фундамента под каркасный дом применимы все виды свай:

1. Забивные.
2. Буронабивные.
3. Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Плюсы и минусы

Преимущества технологии с использованием отдельных опорных элементов:

• дешевле ленточных и плитных оснований;
• подходят для большинства типов грунта, кроме скальных пород;
• эффективны при строительстве на переувлажненной почве и на участках со сложным ландшафтом;
• разнообразие технологий позволяет выбрать практичный и максимально экономичный метод строительства фундамента.

Недостатки опорных свай:

• перед проектированием необходимо провести ряд сложных расчетов;
• сложно оценить геологические особенности участка с неоднородным составом почвы.

Глубина и высота

Глубина сваи определяется, исходя из расположения твердого несущего пласта, а также точки сезонного промерзания почвы. Уровень промерзания грунта находят по формуле:

где:

• Mt  – суммарное значение среднемесячных отрицательных температур за зиму;
• d0 – коэффициент (принимается равным: для крупнообломочных грунтов – 0,34, песков средней крупности – 0,3, супесей – 0,28, глин – 0,23).

Согласно нормативным требованиям, минимальная высота цоколя – 20 см, но эксперты рекомендуют придерживаться величины 30–45 см. Для деревянных домов нижний этаж можно поднять на 50 см от уровня земли, а для регионов с высоким снежным настилом – на 90 см и более.

Свайные технологии

В современном строительстве используется несколько видов свайных технологий, отличающихся друг от друга типом свай и способом их заглубления. Свайные фундаменты используются как в частном малоэтажном строительстве, так и при возведении массивных заводских цехов, жилых многоэтажек или крупных торговых к применению данной технологии служат:

• Недостаточная прочность почвы – болотистые и насыпные грунты.
• Высокий уровень подпочвенных вод, что чревато сезонным пучением грунта.
• Необходимость минимизировать сметные расходы путём сокращения объёмов земельных работ.

Жилой дом на свайных опорах По методу своего заглубления свайные стойки могут быть:

• Забивными, когда углубление в толщу грунта происходит при помощи внешнего воздействия на опору. Это могут быть удары копра, вибрационное воздействие или вдавливание в почву.
• Буронабивными. В данном случае по периметру будущей постройки производится бурение скважин, которые впоследствии заполняются бетонным раствором.
• Винтовыми. Углубление винтовых свай происходит за счёт спиралевидной формы их наконечника, при помощи механического или ручного сваекрута.

Винтовые сваи являются на сегодня наиболее востребованным видом опор для частного строительства благодаря целому ряду преимуществ. Прежде всего, «винтовая» методика предусматривает максимально простую технику заглубления опор. Опускаются в почву они при помощи вращения, работая подобно буру.

Конструкция винтовой опоры Для установки же забивных или буронабивных свай требуется привлечение дорогостоящей техники со специальными приспособлениями. Благодаря простоте монтажа винтовых свай значительно увеличивается и скорость строительства, что является немаловажным плюсом в условиях ограниченного по времени строительного сезона.

Другим преимуществом является простота изготовления винтовых свай – сделать их можно в домашних условиях из обрезков толстостенной трубы (для стойки) и листового металла (для спиралевидных лепестков).

Фундамент на винтовых сваях – расчет количества свай

Укрупненный расчет количества винтовых свай производится с учетом следующих показателей:

• диаметра рабочей части спирального наконечника;
• нагрузочной способности каждой опоры;
• суммарной нагрузки, передаваемой зданием.

Разделив суммарную весовую нагрузку строительного объекта на предельный вес, который способна воспринимать одна свая, получаем необходимое количество опорных колонн.

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения

При выполнении точных вычислений специалисты учитывают дополнительные моменты:

• уровень ветровых нагрузок;
• глубину грунтовых вод;
• вид применяемых свай.

После определения потребности в свайных опорах разработайте чертеж и равномерно расположите опорные элементы по периметру строения.

При этом соблюдайте приведенные рекомендации:

• обязательно расположите опорные колонны в угловых зонах здания под капитальными стенами;
• разместите опорные элементы в зоне пересечения несущих перегородок с внешними стенами;
• соблюдайте между опорными колоннами равный интервал, который не должен превышать 2–3 м;
• предусмотрите спиральные сваи по контуру пристроек, под фундаментами печей, а также по периметру террас.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Параметры элементов для строительства крепкого фундамента

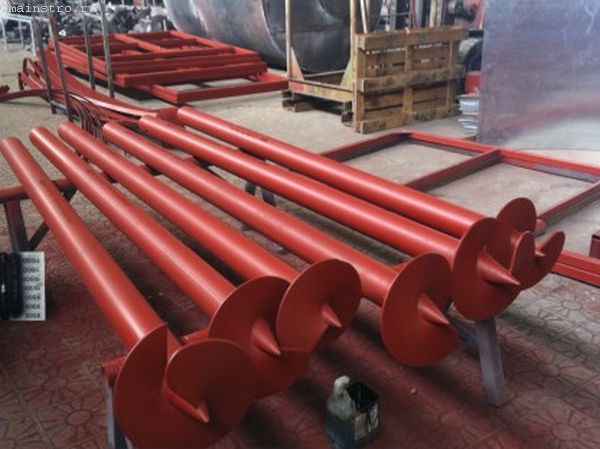

Ассортимент металлических винтовых свай на отечественном рынке удивит начинающего строителя своим разнообразием.

Производители предлагают опорные элементы, отличающиеся между собой диаметром, длинной и массой.

От этих параметров меняется сопротивляемость фундамента нагрузкам, поэтому их обязательно нужно учитывать в предпроектных расчетах.

Под строительство легких и малоэтажных сооружений обычно используют трубы с диаметром наружного сечения в пределах 57 – 159 мм. Но для участков со сложным грунтом и для тяжеловесных построек целесообразно выбирать опоры с диаметром трубы более 200 мм.

Для почв с близким залеганием подземных источников и точкой промерзания на глубине 1,5 м подойдут сваи длиной 1,65 м, но в условиях переувлажненных грунтов высота столба может достигать 9 м. При этом толщина стен стальной трубы и лопастей должна быть равной или больше 4-5 мм.

Зависимость между параметрами отражена в таблице:

D, мм	Масса (кг) в зависимости от длины опоры (м)
1,6	2	2,5	3	3,5	4	5	6	7	8	9
57	11	12	14	16	18	20	24	28	32	36	40
76	12	14	17	19	22	25	30	36	42	48	53
89	14	17	20	23	26	29	36	42	48	54	60
108	22	25	30	35	40	45	55	65	75	85	95
133	27	31	38	44	51	57	70	84	94	110	124
159	38	45	55	64	74	83	102	121	140	159	178

В большинстве случаев для частного домостроения строители выбирают трубы диаметром 108 мм и не менее 2 м.

При возведении беседок, бань и гаражей можно использовать опоры с меньшими габаритами:  d 76мм на 1,5 м или d 89 мм на 2,0 м.

Под некоторые типы ограждений также требуется закладка фундамента, при этом диаметр сваи может быть равным от 54 до 108 мм.

Несущие конструкции, диаметр которых равен 108 мм, считаются самым распространенным типом

Пример расчета фундамента на винтовых сваях

В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.

И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..

Определение характеристик почвы

Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.

Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.

Сбор нагрузок

Сбор нагрузок предполагает  расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.

Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.

Эксплуатационная нагрузка считается исходя из площади строения, умноженной на усредненный вес оборудования, мебели и жильцов. И при значении среднего веса в 350 кг/м2 эксплуатационная нагрузка равняется 8,4 тонны (6х4х350).

Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).

Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах).  И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).

Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.

Расчет параметров свай

Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.

Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.

А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.

Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.

Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.

https://youtube.com/watch?v=6kJPnSH1oAs

О сайте

zalman

Нужна ли бетонная инъекция в тело сваи

Наиболее эффективны СВС в болотистой местности, на сложном рельефе. Однако полая конструкция, даже при герметично приваренном оголовке покрывается влагой изнутри. Для предотвращения этого используется специальная защита – наполнение тела сваи бетоном после погружения на проектную глубину. Обычно используют несколько технологий:

• сухая смесь – фасованный пескобетон М 300, который при контакте с конденсатом самостоятельно цементируется внутри изделия;
• товарный бетон – классическая заливка через воронку, технология имеет существенный недостаток – наличие пустот, каверн внутри смеси;
• пескобетон – марок М 300 – М 400, ввиду отсутствия крупного наполнителя, пустот в бетоне практически нет;

Кроме того, бетонные инъекции позволяют повысить пространственную жесткость конструкции, что актуально для свай с толщиной стенки 3 – 4 мм. Чем чаще шаг свайного поля, тем больше потребуется изготовить бетонной смеси. В нормальных условиях (диаметр тела 11 см) расход материала составляет 8 л/м.

Винтовые сваи: нюансы монтажа

В зависимости от габаритов одной опоры и масштабов сооружения в целом винтовые сваи могут устанавливаться двумя способами:

• вручную;
• при помощи гидравлической техники.

Несущая способность винтовых свай не зависит от выбранного способа установки. В обоих случая установка происходит по принципу закручивания сваи в землю наподобие шурупа. Это возможно благодаря наличию винтовых лопастей на  заострённом конце сваи.
Однако в некоторых случаях, чтобы не пострадала несущая способность винтовых свай, выполняется  их установка с некоторыми особенностями:

1. Если монтаж сваи выполняется в грунт, где есть прослойки твёрдых пород, или в мёрзлые почвы, то необходимо произвести бурение лидерной скважины. Только после такой предварительной подготовки почвы в скважину вкручивается свая.
2. Для свай, находящихся в заводненных почвах, нужно предусмотреть защитные антикоррозионные мероприятия. С этой целью в тело ствола сваи заливается бетонный раствор. Данная процедура поможет уменьшить коррозию трубы изнутри, а несущая способность элемента станет ещё выше.
3. Чтобы увеличить несущую способность свай длиной больше двух метров, необходимо выполнить их дополнительное армирование.

Важно: расчётная несущая способность винтовых свай обеспечивается только при условии их правильного монтажа. Любые отступления от технологического процесса в ходе монтажа могут привести к снижению прочности всего фундамента

Только профессионал может выбрать правильный способ монтажа в зависимости от характеристик грунта и особенностей рельефа.Винтовые сваи

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².
2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности.  Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

• при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
• коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
• для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т. Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
2. Используется опора модели 219 с диаметром подошвы 600 мм.
3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
3. Теперь определяется точная несущая способность винтовых свай:  42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны.
Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.Винтовые сваиВинтовые сваи

Подготовка к работе

Подготовительный период строительства фундамента включает в себя:

1. Расчёт СЛФ.
2. Материалы.
3. Инструменты.

Расчёт

Прежде чем приступить к расчёту фундамента, нужно собрать нагрузки от дома, воздействующие на опорные конструкции. Определение максимального давления на грунт нужно для вычисления оптимальной опорной площади.

Суммируют вес:

• всех конструкций,
• технологического оборудования,
• трубопроводов,
• мебели и всего того, что может находиться в доме одновременно, включая и людей.

Также учитывают снеговую нагрузку на кровлю — её величину берут из СНиПа.

Нужно точно установить характеристики грунта. Их можно узнать из вертикальной съёмки места строительства. В каждом местном отделении архитектуры и землеустройства такие документы есть в наличии. В них обязательно указывается глубина промерзания, уровень грунтовых вод и отметка залегания несущего слоя грунта.

Если нет возможности взять копию вертикальной съёмки, то обращаются в местную геологоразведочную службу для проведения изыскательских работ. Характеристики грунта можно установить испытанием образцов почвы, взятых из пробуренных скважин.

Анализируя данные грунтового основания, рассчитывают длину сваи. Она складывается из глубины заложения фундамента и высоты её надземной части. Продольный размер точечной опоры должен быть таким, чтобы её пята находилась ниже зоны промерзания, выше грунтовой воды и была погружена в несущий слой грунта не менее чем на 300 мм.

Оптимальное количество свай определяют путём деления опорной площади на величину пяты одной сваи. Причём саму площадь высчитывают с помощью условно принятой удельной нагрузки от дома, которая должна быть меньше сопротивления несущего слоя грунта. Величину сопротивления почвы берут из вертикальной съёмки.

Расчёт ростверка, как правило, сводится к принятию условного поперечного сечения ленты, где высота принимается в размере не менее 400 мм (это связано с оптимальным размещением продольных стержней арматуры на минимальном расстоянии от верхней и нижней внешней поверхности ленты на 30 – 50 мм). Ширину монолитной полосы принимают равной толщине стен плюс по 30 мм с каждой стороны.

Материалы

Перед началом производства работ заготавливают необходимые материалы для строительства фундамента. Если нет водопровода, на участке устанавливают ёмкость с необходимым запасом воды.

На место завозят:

• песок,
• щебень,
• арматуру,
• цемент.

Для формирования свай готовят оболочки из асбестоцементных, металлических или пластиковых канализационных труб. Для облицовки внутренних поверхностей опалубки необходимо запастись полиэтиленовой плёнкой.

Инструменты

Нужно составить следующий список, согласно которому нужно приготовить следующие инструменты:

1. Лазерный уровень.
2. Садовый бур.
3. Совковые и штыковые лопаты.
4. Шнур и реперы (деревянные колышки или отрезки арматуры).
5. Тачка.
6. Пила, ножовка, молоток, мастерки, степлер.
7. Растворомешалка.

Нагрузки на винтовые сваи

При разработке проекта фундамента на основе свайных конструкций нужно учитывать все факторы, которые влияют его на прочность и устойчивость. Главным параметром винтовой сваи является ее несущая способность. Количество и длина опорных столбов для каждого объекта подбирается с учетом этого показателя. Несущей способностью называют вес, который опорный стержень выдерживает при пучении почвы под его острием. На основании расчетов определяют шаг установки свай и их диаметр.

Правильно выполненные расчеты позволяют избежать проблем с фундаментом в будущем. Из-за проектных ошибок или неправильного подбора опор существует риск просадки или деформации основания, которое может привести к разрушению всей конструкции. Чтобы сделать основные расчеты самостоятельно можно использовать данные из таблицы нагрузок на винтовые сваи.

Способы погружения СВС

Все типы винтовых свай лучше вкручивать без использования спецтехники. Исключением являются участки со значительным перепадом высот, где неудобно перемещаться с рычагами вокруг вертикально установленной сваи.

При ручном вкручивании свай для основания дома рычаги (обрезки труб, ломы) фиксируются на теле несколькими способами:

• в отверстия – прожигаются сваркой или просверливаются коронкой;
• в технологические петли – привариваются в верхней части, позже срезаются УШМ;
• специальными захватами – аналог трубного ключа с сухарями.

Спецтехника не нуждается в специальных приспособлениях, в навесном оборудовании предусмотрена возможность надежного зацепления тела сваи. Этот вариант предпочтительнее при мелком шаге свайного поля, вблизи деревьев или внутри плотной застройки.

В любом случае требуется защита внутренней поверхности тела свай бетоном, наружную поверхность можно покрасить дополнительно сразу после покупки СВС у производителя.

Определение крутящего момента

Для обеспечения максимального ресурса дома недостаточно купить СВС, вкрутить их ниже отметки промерзания, смонтировать оголовки и ростверк. Лопасти должны погрузиться в пласт с нормальной несущей способностью, поэтому глубина промерзания не является показателем глубины заглубления. Например, на болотистом участке может попасться плавун или торфяник, СВС нужно погрузить ниже него.

Поэтому ручное вкручивание предпочтительнее на ровных участках, где рабочим удобно перемещаться по кругу с рычагами. На неровном рельефе можно использовать спецтехнику. Однако оба способа наиболее эффективны лишь при гарантированном достижении несущего пласта. Его глубину можно определить двумя способами:

• заказав геологоразведку участка – цена изысканий около 30 тысяч рублей, определяется уровень грунтовых вод, состав почвы в каждом пласте и прохождение в пятне застройки сторонних коммуникаций;
• выполнить пробное погружение – стоит 2 – 5 тысяч, позволяет вычислить УГВ, глубину несущего пласта;

Второй способ гораздо дешевле, поэтому используется в 80% случаев. Для этого применяется комплект SMP производителя Скиф, состоящий из 4-х метровой составной СЛС, СВС, рычагов (2 м каждый), прибора УККМ, позволяющего измерить усилие затяжки.

После прохождения отметки промерзания этим прибором контролируется крутящий момент. При достижении несущего пласта резко увеличивается крутящий момент, замеряется проектная глубина для конкретного участка. После этого застройщик может смело заказывать сваи необходимой длины в нужном количестве.

Пробные СВС не нужно заливать бетоном, так как этот комплект многоразовый, свая демонтируется для следующих испытаний. При значительном периметре пятна застройки учитывается шаг свайного поля, комплект Скиф может вкручиваться в нескольких местах.

Особенности для свайно-винтового основания

Расчет свайно-винтового фундамента проводят по методике, описанной ранее. Отличительной особенностью является то, что на этапе геодезических исследований измеряют коррозионную агрессивность почвы и на основе полученных данных подбирают сваи с определенной толщиной стенки трубы и лопастей (в соответствии с ГОСТ 27751-2014).

Таблица расчета нагрузки на винтовые сваи:

Конструктивный элемент	Коэффициент надежности	Формула расчета
Внешние стены	1,1	Lстен х hстен х Mстен х 1,1
Внутренние стены	1,1	Nэтажей х hэтажа х Lстен х Mстен х 1,1
перегородки	1,2	hэтажа х Lперег. х Mперег. х 1,2
Перекрытия	1,1	Nперекр. х Sперекр. х 1,1
Кровля	1,2	(Sкровли х М кровли х 1,2)/ косинус угла наклона кровли
Фундамент	1,05	Nсвай х Mсвай х 1,1
Полезная нагрузка	1,2	Nэтаж. х Sэтаж. х 150 х 1,1
Снеговая нагрузка	1,4	Mсн. х Sкр. х 1,4

Пример

Исходные условия:

1. Одноэтажный каркасный дом площадью 6 на 6 м на винтовых сваях.
2. Металлическая вальмовая кровля.
3. Толщина внутренних перегородок – 800 мм.
4. Толщина внешних стен с утеплителем – 1000 мм.
5. Высота этажа – 3 м.
6. Общая длина перегородок – 25 м.
7. На участке глинистый тип грунтов.
8. Глубина промерзания – 3 м.
9. Нормативная снеговая нагрузка – 180 кг/м².

Выбираем винтовые сваи диаметром 108 м и высотой 4 м (с учетом глубины промерзания грунта, высота цоколя и запаса). Количество свай принимаем равным 9: по углам конструкции и между угловыми силовыми элементами (шаг 1,5 м).

Рассчитываем суммарные нагрузки с учетом запаса надежности:

• нагрузка внешних стен – 6600 кг;
• внутренних стен – 1980 кг;
• перегородок – 2204 кг;
• перекрытий – 11880 кг;
• кровли – 3700 кг.

Находим предварительный вес фундамента для 9 свай весом 40 кг с запасом прочности (5%): 9 х 40 х 1,05 = 378 кг.

Рассчитываем полезную нагрузку, исходя из установленного значения 150 кг/м² и коэффициента надежности 1,2: 6 х 6 х 150 х1,2 = 6480 кг.

Снеговая нагрузка (запас прочности 40%): 6 х 6 х 180 х 1,4 = 9072 кг.

Суммарная нагрузка на грунт будет равна 42294 кг

Принимая во внимание несущую способность одной опоры (5 тонн), проверяет количество необходимых силовых элементов: 42 т / 5 т = 8,4 шт

Окончательно принимаем 9 свай для фундамента. Расставляем силовые элемента согласно ранее выбранной схемы.

Виды опор и параметры допустимой тяжести

На текущей момент рынок предложений представлен различными типоразмерами винтовых свай, что позволяет выбрать подходящие опорные элементы под конкретные виды возводимых строений.

Площадь лепестковой подошвы – один из определяющих параметров, от которого зависит несущая способность фундамента. Величину рассчитывают по классической формуле:

В частном домостроении в большинстве случаев используют стержни диаметром 59-159 мм. Так, сваи, диаметр которых равен 89 мм, применяют для строительства веранд и беседок.

Сваи с большим диаметром трубы (108–159мм) подходят для строительства кирпичных построек, бань из бруса, одноэтажных домов и двухэтажных каркасных построек. Назначение некоторых свай с типичными параметрами отражены в таблице:

Диаметр ствола, мм	Длина сваи, м	Диаметр винта, мм	Толщина стенки, мм	Несущая способность одной сваи, т	Назначение фундамента
54, 76	1,5–4	150–200	2–3	0,8–2,5	опоры для ограждений, беседок, террас
54–89	2–3	150–200	2–3	2,5–4	опорные стенки для борьбы с оползанием грунта
89–108	1,5–4	200–250	3–4	2–7	для уселения проблемных фундаментов
89–108	2–4	200–250	3–4	4–7	для усилия причалов
89–114	2–4	200–300	3–5	4–8	в качестве фундамента для деревянных, каркасных, кирпичных, щитовых домов, бань, хозблоков и других легковесных построек
108–168	2–4	200–300	3,5–3	5–9	в качестве опорных элементов для фундамента, усиленного ростверком

Винтовые сваи с большим диаметром трубы (до 325мм) характеризуются высокими допустимыми нагрузками, что позволяет их использовать для строительства тяжелых конструкций, в том числе промышленных объектов.

Длину столба выбирают, зная глубину промерзания грунта. Для большинства российских регионов для почвы характерна точка промерзания, равная 1,5 м. Поэтому сваи длиной 2–2,5 м (с учетом высоты цоколя) считаются традиционными.
