Технические характеристики механической таймер-розетки

Возможности

С помощью розеток с таймерами можно решать самые разные задачи. Нередко приборы оснащены возможностью создания эффекта присутствия, позволяющего включать и отключать свет в помещении по случайному графику или в заданное время, даже когда жильцов нет дома.

Программное обеспечение позволяет экономить электричество. К примеру, можно настроить программу так, чтобы во время отсутствия хозяев в доме отключалось электронное отопительное оборудование. При этом включаться обогревающие устройства могут незадолго до приезда жильцов, чтобы успеть натопить помещения до достаточно комфортной температуры.

Наружное освещение также можно включать и отключать по определенному расписанию. С помощью устройства возможно решение и другой задачи — включение и отключение по расписанию поливной системы на садовом участке.

Таймеры часто применяется там, где есть потребность в соблюдении строго расписания, например, в аквариумах и бассейнах. При помощи приборов учета времени здесь контролируется работа фильтров, компрессоров и осветительного оборудования.

Характеристики программируемых розеток

Чтобы определиться, какой товар купить, необходимо знать, по каким критериям вести отбор. Ниже описаны свойства, которые имеют весомое значения для розетки с таймером

При покупке обязательно обращайте на них внимание.

Умные розетки имеют такие основные характеристики:

• Прописывание команд на день, неделю или ещё больший срок, в зависимости от вида розетки;
• Максимальный уровень нагрузки на прибор;
• Точность таймера и предельная временная погрешность выполнения поставленных задач;
• Предельно возможное число коммутаций за 24 часа;
• Установка времени переключения прибора (от нескольких секунд до получаса).

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

• включить устройство в сеть для подзарядки аккумулятора;
• на включенной розетке обозначить фактический день недели и время;
• задать период включения и выключения с помощью системы программирования;
• после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
• подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

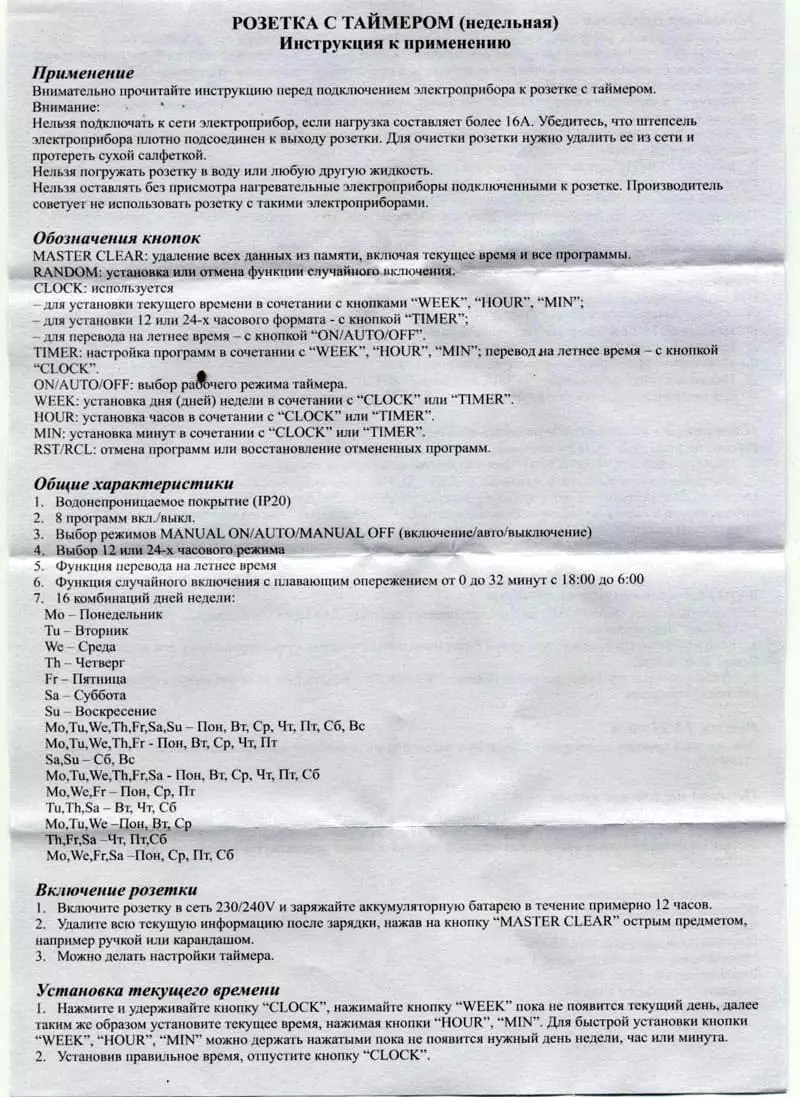

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

1. Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
2. Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
3. С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
4. По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

Как настроить суточный механический таймер

Поскольку механические устройства относятся к самым простым, то с их настройкой не должно возникать проблем. На каждом таймере имеется крутящийся циферблат для выставления текущего времени. Далее, путём его проворачивания по часовой стрелке, требуется выставить промежутки времени, через которые будет осуществляться подача энергии на выбранный прибор.

ФОТО: i.ebayimg.com Настройка механического устройства заключается в выставлении временных промежутков путём поворота циферблата

Практически во всех моделях каждый час разбивается на равные отрезки по 15 минут. После выставления нужной периодичности, таймер просто включается в розетку, после чего в него подключается прибор.

ФОТО: stroy-podskazka.ru Инструкция содержит подсказки по настройке таймера

Достоинства и недостатки подобных устройств

Использование подобных устройств упрощает эксплуатацию различного электрического оборудования и бытовых приборов, поэтому к достоинствам розетки с таймером можно отнести такие показатели, как:

• появляется возможность автоматизации процесса включения и выключения нагрузки различного назначения ? особенного это касается электронных устройств;
• при правильно выполненных настройках можно добиться снижения потребления электрической энергии;
• режим работы подключённых элементов нагрузки потребитель настраивает самостоятельно в соответствии со своим графиком и ритмом жизни;

При расчётах за потреблённую электрическую энергию двухтарифного режима использования снижение расходов на оплату счетов, в случае применения розеток с таймером, может сократиться на 20-30 %.

• в моделях со встроенным аккумулятором настройки сохраняются даже при отключении централизованного электроснабжения, что позволяет продолжить работу подключённых устройств в прежнем цикле, после подачи напряжения в электрическую сеть;
• возможность создания имитации присутствия людей в пустой квартире (загородном доме) позволит обезопасить его от незаконного проникновения посторонних лиц;
• режим работы можно настроить на длительный срок эксплуатации.

У моделей, оснащённых электронных таймером, основным недостатком является то, что при отключении централизованного электроснабжения процесс работы таймера не останавливается, а работает «сам по себе». Это может быть нежелательно при подключении к подобным устройствам приборов отопления или включение бытовых приборов в заданном цикле использования (ночное время и т.д.).

У приборов с механическим типом управления недостатков несколько больше, к ним относятся:

• неточность работы по отношению к часовому циклу;
• прибор во время работы «тикает», что может мешать, особенно в ночное время;
• режим программирования ограничен и составляет до 24 часов;
• износ механизма таймера приводит к ограниченным срокам использования подобных устройств.

ТАЙМЕР-РОЗЕТКА С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ TGE

Важно

Не подключайте приборы к таймеру, если ток нагрузки может превысить 16 ампер. Всегда проверяйте, полностью
ли вошла вилка подключаемого устройства в розетку таймера. Если нужно почистить таймер, отключите его от сети
электропитания переменного тока и протрите сухой ветошью.

ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ ТАЙМЕР ВОЗДЕЙСТВИЮ ВОДЫ ИЛИ ИНЫХ ЖИДКОСТЕЙ.

Запрещается оставлять без надзора подключенные к таймеру нагреватели, утюги или другие подобные устройства.

Изготовитель не рекомендует подключать нагревательные устройства к таймеру.

Краткое введение

1. Вставьте один конец фитнес-трекера в паз на передней части браслета, как показано на иллюстрации.

1. Таймер имеет всего 8 программ включения / выключения.

2. Установки ручного включения/ выключения (MANUAL ON/ MANUAL OFF) производятся просто.

3. Переключаемый 12/ 24 – часовой режим.

4. Функция летнего времени для регионов, где есть переход на летнее время.

5. Функция случайного выбора для установок с включением в случайно выбранный момент времени в интервале 0 – 32 минуты.

6. Таймер может работать со следующими 16 комбинациями дня или блока дней:

Mo                             (Пнд)
Tu                             (Вт)
We                             (Ср)
Th                             (Чт)
Fr                             (Пт)
Sa                             (Сб)
Su                             (Вс)
Mo, Tu, We, Th, Fr, Sa, Su     (Пнд, Вт, Ср, Чт, Пт, Сб, Вс)
Mo, Tu, We, Th, Fr             (Пнд, Вт, Ср, Чт, Пт)
Sa, Su                         (Сб, Вс)
Mo, Tu, We, Th, Fr, Sa         (Пнд, Вт, Ср, Чт, Пт, Сб)
Mo, We, Fr                     (Пнд, Ср, Пт)
Tu, Th, Sa                     (Чт, Пт, Сб)
Mo, Tu, We                     (Пнд, Вт, Ср)
Th, Fr, Sa                     (Чт, Пт, Сб)
Mo, We, Fr, Sa                 (Пнд, Ср, Пт, Сб)

Подготовительные операции

1. Подсоедините таймер в розетку сетевого электропитания 220 – 240 В и включите питание.

2

ВНИМАНИЕ! Встроенный аккумулятор после 100 часов хранения без подключения к электросети будет
разряжен. Поэтому перед вводом данных устройство необходимо подключить к электросети для зарядки встроенного аккумулятора на 12 часов

Затем нажатием на красную кнопку «MASTER CLEAR» устанавливают прибор в исходное положение. Для нажатия используют, к примеру, наконечник шариковой ручки. Кнопку «MASTER CLEAR» необходимо нажать также тогда, когда таймер не реагирует на нажатие других кнопок при
вводе данных.

3. Теперь в таймер можно ввести нужные установки и использовать.

Установка текущего времени

1. Удерживая кнопку CLOCK (часы) нажимайте кнопку WEEK (неделя), пока на дисплее не установится нужный день
недели. Аналогично, нажатиями кнопки HOUR устанавливается час, а нажатиями кнопки MINUTE – минута текущего времени. При длительном удержании кнопки WEEK или HOUR или MINUTE производится быстрый автоматический перебор значений соответствующего параметра.

2. По установке нужного значения отпустите обе кнопки.

3. При необходимости внести изменения выполните вышеописанные действия.

Установка программ

1. Нажмите и отпустите кнопку TIMER. Теперь можно произвести первую установку включения.

2. Нажмите кнопку WEEK (неделя) для установки дня или группы дней недели. Аналогично установить час и минуты
кнопками HOUR и MINUTE, соответственно.

3. Снова нажмите кнопку TIMER для завершения первой установки для включения и перехода к установке
выключения. Установка выключения производится теми же действиями, что описаны в п. 2.

4. Снова нажмите кнопку TIMER для завершения первой установки для выключения и перехода к 2-й установке
включения. Повторите действия п. 2 и п. 3 для установки 2-го включения и 2-го выключения.

5. После выполнения всех установок нажмите кнопку CLOCK (часы), теперь таймер готов к своей работе.

Пример: установить ежедневное включение в 18:15 и выключение в 22:15.
а) Нажмите кнопку TIMER, и на ЖКИ появится «1_ON».

б) Нажимайте кнопку WEEK, пока на индикаторе не появится «Mo, Tu, We, Th, Fr, Sa, Su».

в) Нажимайте кнопку HOUR, пока на ЖКИ не появится «6:00РМ или 18:00.

г) Нажимайте кнопку MINUTE, пока на ЖКИ не появится «6:15 РМ или 18:15.

д) Снова нажмите кнопку TIMER, и на ЖКИ появится «1_OFF».

е) Повторите действия п. в) и п. г) для установки времени выключения 10:15 или 22:15.

ж) Нажмите кнопку «RES/RCL» для остановки некоторых программ, снова нажмите кнопку «RES/RCL» для
повторного вызова выбранных программ.

Совет: при проверке ваших программ проследите, чтобы их установки не перекрывались, особенно при
использовании блоков дней.

Срок эксплуатации

Гарантийный срок службы приборов завод изготовитель указывает в технической документации. Однако фактический срок службы розеток обычно больше, чем это указывается в паспорте изделия. Практика показывает, что приборы известных производителей служат дольше, чем устройства, произведенные малоизвестными фирмами.

В этом материале мы постарались рассказать об умных розетках, их назначении, устройстве и принципах работы. Попытались показать, что применение таймеров и электронных розеток позволяет экономить электричество и увеличивает уровень безопасности и комфорта. Надеемся, что сведения, приведенные в статье, окажутся полезными для читателя.

Электронная настройка розетки с таймером

Теперь мы рассмотрим модель электронной розетки ТМ24.

Это розетка, которая пользуется значительной популярностью. На данный момент ее использует практически каждый человек. Если вы только начали использовать устройство, тогда его необходимо оставить в розетке на 12-14 часов.

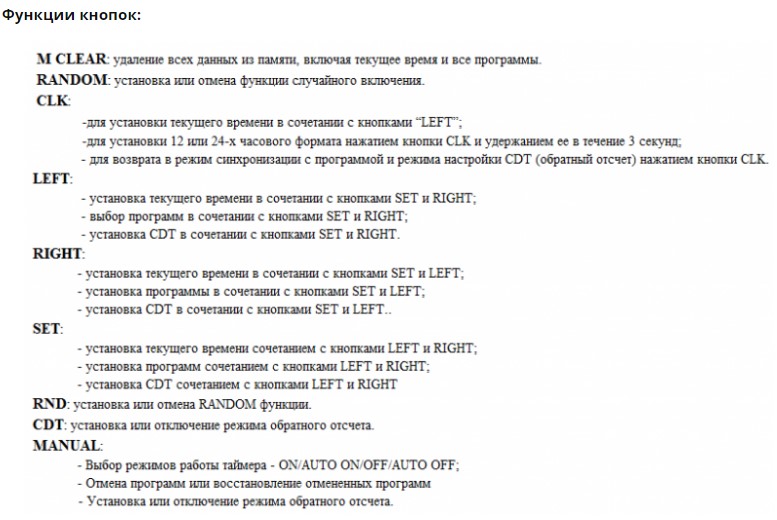

Как видите, устройство имеет значительное количество функций, которые вы можете использовать. При необходимости вы самостоятельно сможете настроить 20 программ. Если вам интересно, тогда прочтите про установку розетки в гипсокартон.

На схеме указано то что вы сможете быстро выполнить настройку всех необходимых параметров. Настройку можно будет выполнить с понедельника по воскресенье. Именно в этот период ваше устройство будет работать в заданном режиме.

Если вы планируете начать использовать подобную розетку, тогда помните, что сначала вам необходимо будет настроить текущее время. Для этого в течении нескольких секунд вам следует держать клавишу SET. Чтобы выбрать необходимый день необходимо нажать клавишу RIGHT и LEFT. После повторного нажатия клавиши SET вы сможете перейти в режим установки времени. Управлять подобной настройки можно точно также. Теперь вы легко можете перейти к настройке основных параметров. Выполнить процесс можно следующим образом:

1. Если вы желаете увидеть первый таймер, тогда следует нажать клавишу RIGHT пока вы не увидите «1_ON».
2. После этого следует выбрать клавишу SET. После ее нажатия вы сможете увидеть настройку дней недели.
3. Теперь вы можете повторно нажать эту клавишу и выбрать настройку времени по минутам.
4. Теперь вам снова следует удержать клавишу RIGHT и выбрать значение «1_OFF».
5. Теперь вы можете выйти из режима настройки нажатием клавиши CLK.

Если вы планируете имитировать присутствие человека, тогда на устройстве вы можете найти кнопку RND. Эта функция позволяет не привязывать свою розетку к точному времени. Включение или выключение техники может осуществляться с определенной задержкой.

Настройка остальных розеток, которые имеют таймер практически не отличается. Для корректной настройки вы также можете переводить часы в зимнее или летнее время. Надеемся, что наша инструкция будет полезной и интересной. Теперь вы легко сможете настроить розетку с таймером механического и электронного типа.

Механическая

Сердцем таймера является барабан, с установленными на нем рычажками-переключателями. Барабан приводится в действие микродвигателем. Исполнительным устройством служит микропереключатель с одной парой контактов. Большой популярностью пользуются розетки с циклом на 24 часа, их еще называют суточным таймером. Как правило, один час в них разбит на четыре части, по пятнадцать минут.

Как видно на фото, конструкция розетки Feron TM50 довольно примитивная. Настройка такого таймера сводится к установке переключателей на барабане в нужном порядке в определенном временном секторе и принудительной ручной установке действующего времени, путем прокручивания барабана по часовой стрелке, до стрелки указателя. С боку реле установлен переключатель для принудительного включения нагрузки. Попробуем на не большом примере выяснить, как настроить розетку с таймером механическую, модель Feron TM50.

На этой схемограмме время работы насоса фильтра в бассейне распределено на сутки:

1. С часу ночи до двух питание не подается.
2. После двух ночи насос включается на пятнадцать минут.
3. С четырех до пяти он выключен.
4. В 6.00 на пятнадцать минут фильтр бассейна работает.
5. После так происходит в девять и двенадцать часов, опять на пятнадцать минут.
6. В 15.00 пик купающихся включаем насос на тридцать минут.
7. В шесть и девять вечера заставляем насос работать по тридцать минут.
8. И завершающий цикл в двенадцать ночи на 15 минут фильтруем воду.

Существует возможность экономить, если правильно настроить розетку с таймером и при этом использовать двухтарифный счетчик электроэнергии.

Согласно настройкам на схеме становится понятно, что потребитель отключается во время пиковых тарифных часов, когда цена на киловатт потребленной энергии составляет полторы цены обычной. С восьми утра и до одиннадцати прибор выключен. Так же и в вечерний пик с восьми и до десяти вечера. Все остальное время розетка с таймером держит потребителя включенным.

Более подробно узнать о том, как настроить механическую розетку с таймером, вы можете на видео ниже:

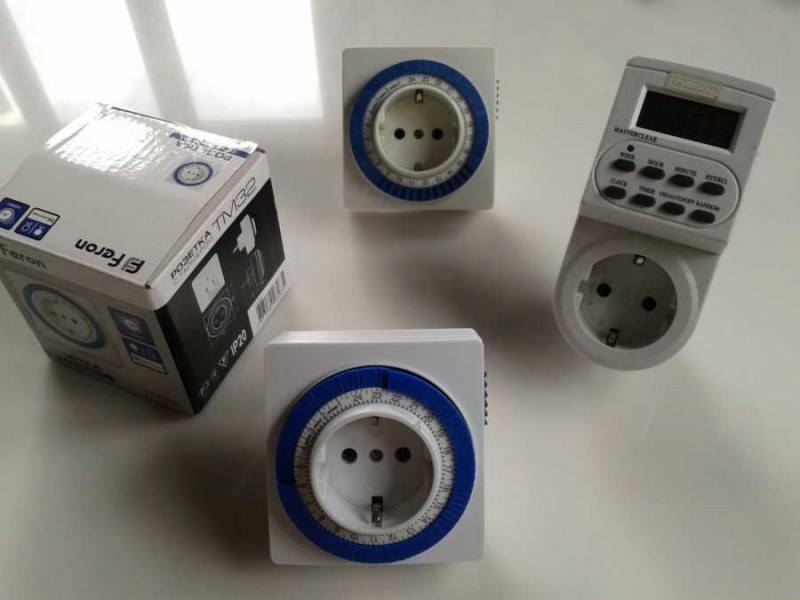

Еще одна популярная модель от фирмы Feron — TM32. Особенности настройки этой розетки также рассмотрены в видео обзоре:

Особенности умных розеток

Автоматизация любого процесса предполагает использование широкой гаммы датчиков, передающих на центральный руководящий механизм или контроллер актуальную информацию о среде или определенных параметрах работы.

Подбор такого оборудования в комплексе, его монтаж, настройка – дело вовсе не из дешевых. Поэтому, несмотря на положительные отзывы, оно остается по карману лишь малой части общества. Это вовсе не значит, что на идее автоматизации режимов электропитания можно поставить жирный крест. Нужно искать менее функциональные и автономные решения по более низкой цене, с интуитивно простым интерфейсом. Однозначно выходом из ситуации является розетка с таймером. Она напоминает реле времени, которое по истечении заданного промежутка замыкает или размыкает контакты.

Согласитесь, ситуация, когда вы уснули возле телевизора, не является редкостью и может привести к следующим последствиям:

• Во-первых, включенный аппарат является непрерывным потребителем электроэнергии, что в итоге сказывается на количестве киловатт-часов, которые наматывает счетчик,
• Во-вторых, работающий телевизор является генератором электромагнитных волн, негативно влияющих на сон.

Список этот можно продолжать бесконечно, поскольку в любом среднестатистическом доме полным-полно бытовой техники. Каждая из них может потребовать, как отложенного выключения, так и старта (например, бойлер, насос, стиральная машин) с использованием реле или таймера на 220 В. В зависимости от конкретного вида и модели, подобное изделие способно обеспечивать настройку суточной и недельной программ.

Конструкция

Эти таймеры, выпускаемые разными производителями, очень похожи друг на друга конструктивно.

В первую очередь – это автономные устройства, которые подключаются к существующей схеме электропитания через штепсельный разъем (розетку). На их корпусе есть два штыря, аналогичные тем, которые есть на так называемой электрической вилке.

В корпусе механической розетки-таймера объединены штепсельный разъем (обычно один) и исполнительный механизм в виде вращающегося диска с делениями, по внешнему краю которого расположен ряд коммутационных кнопок.

Деления на диске могут быть с градациями 15 и 30 минут. Коммутационные кнопки, в зависимости от модели, могут управлять как включением, так и выключением. Например, есть модели, в которых для отключения такую кнопку надо поднять, в других – «утопить».

На корпусе таймера есть кнопка, которая его переключает из режима непрерывной подачи электроэнергии в регулируемый. Обычно она установлена сбоку, может быть дополнена устройством световой индикации.

Видео-обзор о механической розетке с таймером Feron TM50:

Характеристики и нормативы

Разъему с учетом времени присущи следующие параметры:

Наибольший срок действия программы (программирование может осуществляться на срок от суток до 7-10 дней), а также интервальный временной диапазон. Точность учета времени и максимальная погрешность при коммутации цепочек на входе и выходе (проще говоря — время срабатывания реле). Дискретность переключения (показатель может колебаться между несколькими секундами и получасом). Нагрузочные возможности устройства (наибольшие коммутируемые токи). Максимально допустимое количество ежесуточных коммутаций

При эксплуатации прибора рекомендуется особое внимание обращать на разрешенное количество ежесуточных приборов. Этот показатель разнится в зависимости от модели и указывается в техническом паспорте устройства

При разработке и изготовлении электротехнического оборудования данной группы в качестве нормативной основы применяются правила Международной электротехнической ассоциации. Согласно нормативам, нагрузочная возможность розеток составляет 16 А в случае с переменным током 230 В и частотой 50 Гц.

Розетки с электронной начинкой оснащаются жидкокристаллическим монитором, где отображается актуальное время, а также различные параметры рабочей программы. Управление системой осуществляется при помощи кнопок, количество которых может колебаться между 6 и 12 (в зависимости от модели). У некоторых из розеток имеется до 150 программ подключения нагрузки.

Большая часть разъемов с таймерами имеют встроенный аккумулятор, который позволяет работать прибору автономно на протяжении 100 и больше часов. Зарядка устройства осуществляется подключением прибора к электрической сети на 10-15 часов.

Некоторые устройства оснащаются переключателями режимов. С помощью переключателя можно выбрать автоматический режим, положения «включено» или «выключено».

Преимущества и недостатки

Плюсы розеток с таймером:

1. Потребитель может автоматизировать процесс активации и отключения электрического оборудования. Это позволяет упростить работу и сэкономить часть времени.
2. При правильном программировании применение розеток позволит сэкономить электроэнергию. К примеру, если устройство будет использоваться для регулировки освещения, работы систем отопления либо автоматизации сельского хозяйства. Особенно экономия чувствуется в последнем случае, при больших масштабах.
3. Возможность создания удобного для потребителя графика отключения и активации электрооборудования по времени.
4. Автономность таймера. Работа этого устройства в современных «умных» розетках не зависит от электроснабжения. Благодаря наличию батареи в моделях таймер может сохранять внесенные пользователем настройки в течение четырех суток и более.
5. В современных девайсах имеется функция имитации присутствия владельцев в квартире или доме.
6. В высокотехнологичных розетках автономную программу можно настроить больше, чем на два года.

Установка розеток с таймером при использовании двухтарифных счетчиков позволит снизить потребление энергии в доме за месяц в среднем на 30%.

Недостатки таких устройств:

1. Минусы более характерны для механических розеток. К ним относится неточность работы таймера, это актуально для дешевых низкокачественных изделий. Хотя со временем такая проблема может проявиться и в дорогих розетках, это связано с износом механизма.
2. Механические розетки работают шумно из-за тиканья таймера. Это может доставлять дискомфорт для хозяина дома.
3. Механические изделия характеризуются наличием короткого времени работы программатора, составляющего одни сутки.
4. Таймер в механических розетках — самое слабое место. Он часто выходит из строя.
5. Электронные устройства тоже имеют минусы. Зачастую таймер изделия функционирует сам по себе, независимо от тока на источнике питания. Поэтому он может продолжить работать при неожиданном отключении электроэнергии.

О неисправности таймера розетки, а также его ремонте рассказал канал compressedvideo.
